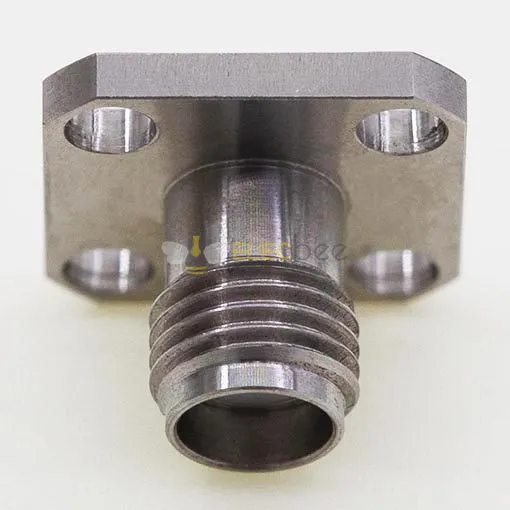

Elecbee SMA Female Connector, 12.7mm / .500″ Square Flange 1.27mm / .050″ Pin

SKU: EB-DRF-0136

즐겨찾기

핵심 특징

12.7mm 플랜지 및 1.27mm 핀을 가진 SMA 암 커넥터.
고속 애플리케이션용 DC~27GHz 주파수 범위 지원.
내구성 500사이클, 작동 온도 -55°C~+165°C.
안정된 연결을 위한 4홀 패널 장착 설계.
금도금 베릴륨 구리와 스테인리스 스틸 제조.

설명

부품 번호: EB-DRF-0136
설명: SMA 암 항공 벌크헤드 커넥터, 12.7mm/.500″ 정사각 플랜지 잭 및 직경 1.27mm/.050″ 핀 터미널.

이 EB-DRF-0136, 4홀 SMA 암 항공 격벽 커넥터, 크기 12.7mm/.500″ 사각 플랜지 잭 및 직경 1.27mm/.050″ 핀 터미널, 주파수 범위 DC ~ 27GHz, 50Ω 임피던스, VSWR 1.10: DC~18GHz의 경우 1(최대) 및 18GHz~27GHz의 경우 1.15:1(최대), 500주기 내구성 및 -55°C~+165°C 작동 온도.

장점

작은 크기
높은 신뢰성
우수한 기계적 성능
DC ~ 27GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
SMA 항공사 격벽 연결
랙 및 패널 실장 애플리케이션
직경 1.27mm / .050″ 핀 터미널

주요 특징들

극성	기준
커넥터 유형	SMA
커넥터 성별	여성
임피던스	50Ω
체형	똑바로
패널 장착	4홀 플랜지
부착 방법	땜납
주파수 범위	DC~27GHz

성능 특징

VSWR：	DC~18GHz: 1.10:1(최대)
VSWR：	18GHz~27GHz:1.15:1(최대)
접촉 저항	중심 지휘자≤3.0mΩ
접촉 저항	외부 Conductor≤2.0mΩ
절연 저항	≥5000MΩ
내전압	1000V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	유형 303 스테인리스강
주택	광택 및 패시베이션
센터 문의	베릴륨 구리 도금
센터 문의	골드(MIL-G-45204)
절연체	PTFE 및 PEI
