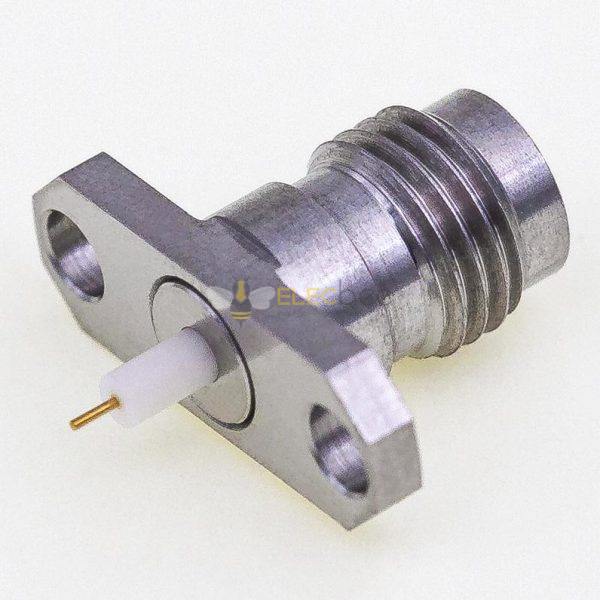

Elecbee 2.4mm 스레드 인 커넥터, 15.8 x 5.7mm / 0.625 x 0.223인치 플랜지 0.3mm / .012″ 핀

SKU: EB-DRF-0062

즐겨찾기

핵심 특징

튼튼한 2.4mm 나사형 커넥터로 안정된 연결.
소형 플랜지 설계(15.8 x 5.7mm)로 좁은 공간에도 적합.
정밀한 0.3mm 핀으로 신뢰성 높은 전기 접촉.
고강도 연결로 장기간 사용 시 느슨해짐 방지.

설명

부품 번호:EB-DRF-0062
설명: 2.4mm 암 벌크헤드 스레드인 커넥터, 15.8 x 5.7mm / 0.625 x 0.223인치 원통형 접점 및 Φ0.3mm / .012″ 핀 터미널이 있는 플랜지 잭.

이EB-DRF-0062, 크기 15.8 x 5.7mm / 0.625 x 0.223인치 플랜지 잭, 원통형 접점 및 Φ0.3mm / .012인치 핀 단자, 주파수 범위 DC ~ 50GHz의 2.4mm 2구 암 벌크헤드 나사산 커넥터, 50Ω 임피던스, DC~50GHz용 VSWR 1.15:1(최대), 750V 내전압, ≥3000m오절연 저항, 500 사이클 내구성 및 -55°C~+165°C 작동 온도.

장점

작은 크기
높은 신뢰성
우수한 기계적 성능
DC ~ 50GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
벌크헤드 나사산 RF 연결
랙 및 패널 실장 애플리케이션
직경 0.3mm / .012″ 핀 터미널

주요 특징들

극성	기준
상호 작용	2.4mm
커넥터 유형	잭
커넥터 성별	여성
임피던스	50Ω
체형	똑바로
본체 장착	2홀 플랜지
부착 방법	땜납

성능 특징

주파수 범위	DC~50GHz
VSWR：	DC~50GHz: 1.15:1(최대)
접촉 저항	중심 지휘자 ≤3.0mΩ
접촉 저항	외부 지휘자 ≤2.0mΩ
절연 저항	≥3000mΩ
내전압	750V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	유형 303 스테인리스강
주택	광택 및 패시베이션
센터 문의	베릴륨 구리 도금
센터 문의	골드(MIL-G-45204)
절연체	PEI(내부), PTFE(외부)
