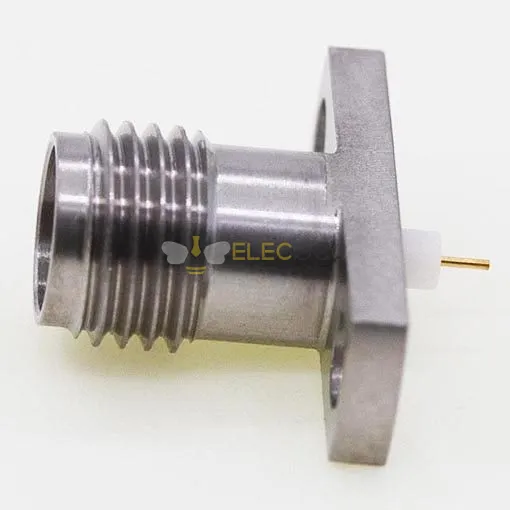

Elecbee 2.4mm 나사 삽입 커넥터, 14 x 4.8mm / 0.55 x 0.19인치 플랜지 잭 0.6mm / .024″ 핀

SKU: EB-DRF-0057

즐겨찾기

핵심 특징

SMA 직각 커넥터, 금도금, 50옴, 고주파 응용에 적합.
최대 18GHz까지 뛰어난 전기 성능과 낮은 반사 손실.
나사 결합 방식으로 소형 설계에서도 안정적이고 저손실 연결.
OEM 수준의 품질을 더 나은 가격으로 원산지 공장 직판.
30일간 100% 환불 보장으로 안심 구매 가능.

설명

부품 번호:EB-DRF-0057
설명: 2.4mm 암 벌크헤드 스레드인 커넥터, 원통형 접점이 있는 14.0 x 4.8mm / 0.550 x 0.190인치 플랜지 잭 및 Φ0.6mm / .024″ 핀 터미널.

이EB-DRF-0057, 크기 14.0 x 4.8mm / 0.550 x 0.190인치 플랜지 잭, 원통형 접점 및 Φ0.6mm / .024인치 핀 단자, 주파수 범위 DC ~ 50GHz의 2.4mm 2구 암 벌크헤드 나사산 커넥터, 50Ω 임피던스, DC~50GHz용 VSWR 1.15:1(최대), 750V 내전압, ≥3000m오절연 저항, 500 사이클 내구성 및 -55°C~+165°C 작동 온도.

장점

작은 크기
높은 신뢰성
우수한 기계적 성능
DC ~ 50GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
벌크헤드 나사산 RF 연결
랙 및 패널 실장 애플리케이션
직경 0.6mm / .024″ 핀 터미널

주요 특징들

극성	기준
상호 작용	2.4mm
커넥터 유형	잭
커넥터 성별	여성
임피던스	50Ω
체형	똑바로
본체 장착	2홀 플랜지
부착 방법	땜납

성능 특징

주파수 범위	DC~50GHz
VSWR：	DC~50GHz: 1.15:1(최대)
접촉 저항	중심 지휘자 ≤3.0mΩ
접촉 저항	외부 지휘자 ≤2.0mΩ
절연 저항	≥3000mΩ
내전압	750V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	유형 303 스테인리스강
주택	광택 및 패시베이션
센터 문의	베릴륨 구리 도금
센터 문의	골드(MIL-G-45204)
절연체	PEI(내부), PTFE(외부)
