Elecbee USB-A - RS232 DB9オス シリアル変換アダプタケーブル 1m、DB9メス - DB25オスアダプター付き

Elecbee 1m USB-A - RS232 シリアル変換アダプタケーブル DB25アダプター付き

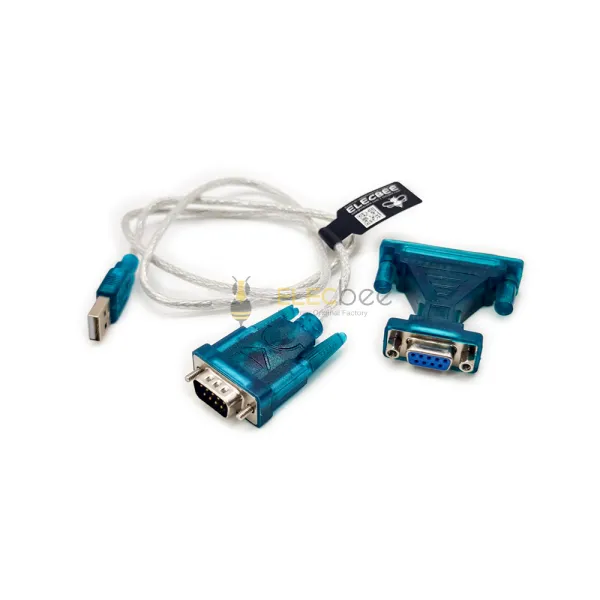

Elecbee USB - RS232アダプターセットは、対応するコンピューターのUSB-AポートとレガシーRS232機器の間にアクティブなシリアル接続を提供します。約1mのUSB-A - DB9オス変換ケーブルと、独立したDB9メス - DB25オスアダプターが含まれています。

サプライヤー指定のシングルチップASICがUSB通信をシリアルデータに変換します。対応ドライバーをインストールすると、対応するシリアル通信ソフトウェア用の仮想COMポート接続を提供できます。



技術仕様

製品タイプ: USB - RS232シリアル変換セット
コンピューター側コネクタ: USB-Aオス
ケーブル側シリアルコネクタ: DB9オス
付属アダプター入力: DB9メス
付属アダプター出力: DB25オス
通信規格: RS232
USBインターフェース: USB 1.1
ケーブル長: 約1m
変換アーキテクチャ: シングルチップASIC
正確なチップセット: 未指定
最大シリアルボーレート: 未指定
OS対応: 未指定



USB - RS232変換

内蔵ASICがUSBデータをRS232シリアル通信に変換します。適切なドライバーをインストールすると、OSが対応するシリアルアプリケーションで使用する仮想COMポート番号を割り当てる場合があります。

チップセットモデルは提供されていないため、ドライバーの互換性は実際のハードウェア識別情報から判断する必要があります。筐体の外観だけを基にPL2303、CH340、FTDI、またはその他の特定チップセットを使用していると判断しないでください。

通信設定: 接続機器に応じて、ボーレート、データビット、パリティ、ストップビット、フロー制御モードを設定してください。本アダプターはすべての機器設定を自動判別するものではありません。



1mケーブル長

変換ケーブルの長さは約1mで、コンピューターと近くのRS232機器を接続するための実用的な距離を確保します。鋭利な縁、過度な張力、強い電気的干渉源を避けて配線してください。



USB 1.1インターフェース

サプライヤーはUSB 1.1インターフェースを指定しています。これはUSB側の規格を示すものであり、RS232の最大ボーレートを示すものではありません。

実際のシリアル性能は、ASICコンバーター、インストール済みドライバー、コンピューター設定、COMポート設定、接続機器によって異なります。利用可能な製品情報には具体的なボーレート範囲は記載されていません。



DB9 - DB25シリアルアダプター

付属アダプターはケーブルのDB9オス端子に接続し、対応するRS232機器用のDB25オスコネクタを提供します。コネクタ形式を変更するだけで、RS232を別の通信プロトコルに変換するものではありません。

ピン配列の確認: DB9 - DB25配線は、DTE、DCE、ストレート配線、ヌルモデム用途によって異なる場合があります。アダプターのピンマッピングは提供されていないため、機器の資料と照合して確認する必要があります。

シリアルポートに関する警告: DB25コネクタは、パラレルプリンターインターフェースや独自仕様の機器ポートにも使用されています。DB25ポートが対応するRS232シリアルポートであることを確認できない場合は接続しないでください。



ドライバーとホットプラグ動作

プラグアンドプレイ動作は、インストールされているASICに対応するドライバーがコンピューターに存在するかどうかによって異なります。コンバーターがCOMポートとして表示される前に、ドライバーの手動インストールが必要な場合があります。

USB接続はサプライヤー記載のホットプラグ動作に対応します。通信の中断やアプリケーションデータエラーのリスクを低減するため、ケーブルを取り外す前に実行中のシリアルソフトウェアを終了し、データ転送を停止してください。



対応アプリケーション

アダプターセットは、対応する小型電話、デジタルカメラ、外付けモデム、ISDNターミナルアダプター、およびRS232シリアルインターフェースで通信するその他のレガシー機器に使用できます。

互換性には、対応ドライバー、適合するコネクタのオス・メス、互換性のあるDTEまたはDCE構成、正しいピン割り当て、および一致するシリアル通信設定が必要です。



接続手順

DB9機器の場合:
1. コンバーターのチップセットに必要なドライバーを確認してインストールします。
2. USB-Aプラグをコンピューターに接続します。
3. DB9オスプラグを対応するDB9メスRS232ポートに接続します。
4. 割り当てられたCOMポートを選択し、シリアルパラメータを設定します。

DB25機器の場合:
1. 機器のDB25ポートがRS232シリアルインターフェースであることを確認します。
2. ケーブルのDB9オスプラグをアダプターのDB9メス側に接続します。
3. DB25オス端子を対応するDB25メスシリアルポートに接続します。
4. データを送信する前にピンマッピングを確認します。

重要な互換性に関する注意事項

パッケージ内容:
1 × 1m USB-A - DB9オス RS232シリアル変換ケーブル
1 × DB9メス - DB25オス シリアルアダプター
