Elecbee PCBを介したSMAメスコネクタ、6.8mm /.268
SKU: EB-DRF-0174
お気に入り
主要特徴
もっと見る
属性
値
検索
取り付けタイプ
ケーブルの種類
シェル仕上げ
ニッケルメッキ
最初の連絡先タイプ
オスピン
2番目の連絡先タイプ
メスピン
周波数最大
26.5 GHz GHz GHz
シェル素材
ステンレス鋼
変換シリーズ
異なるシリーズ

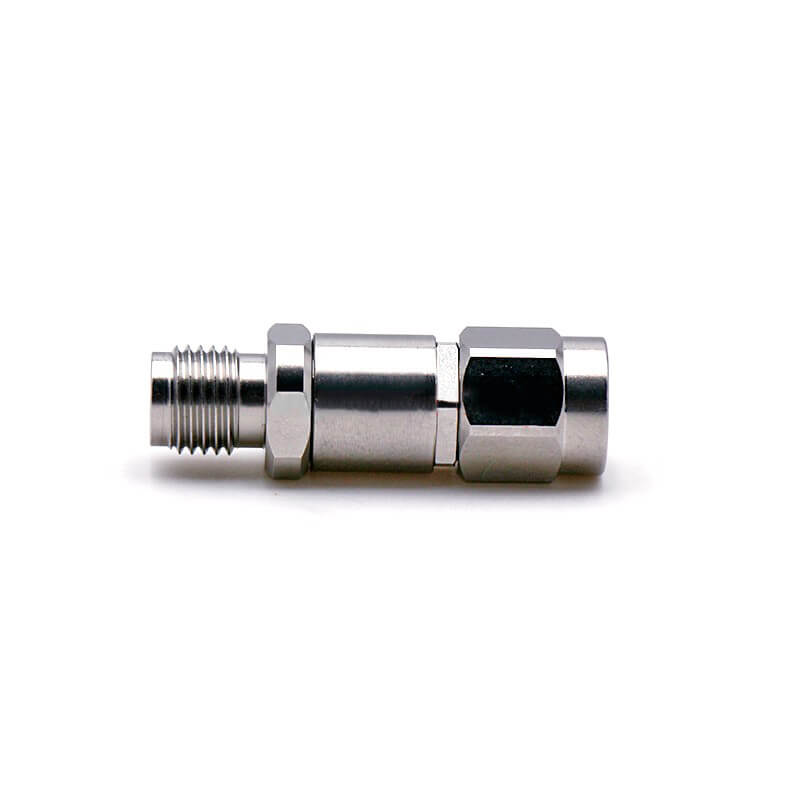

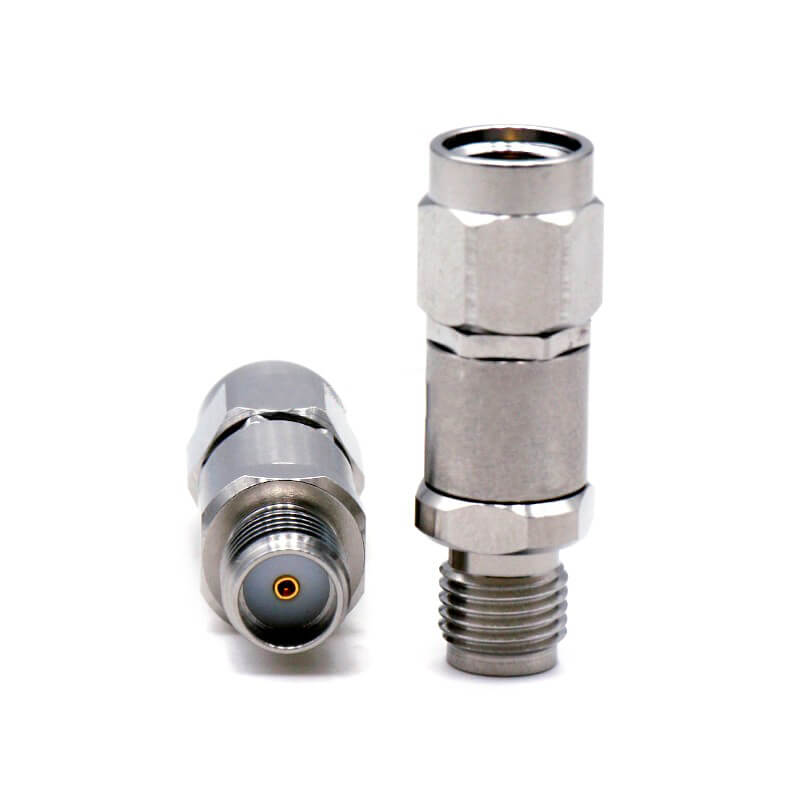

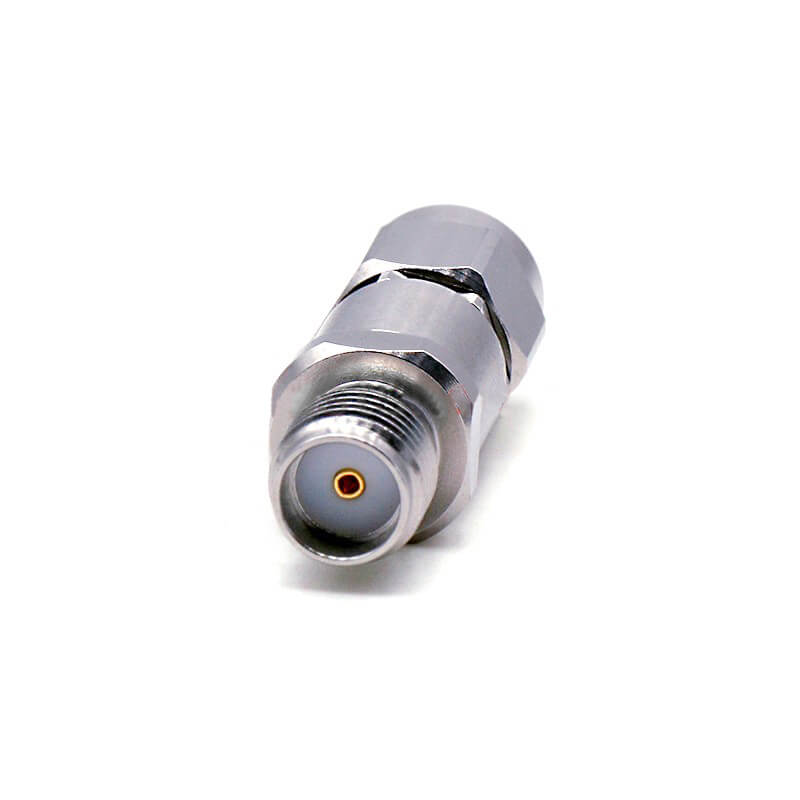

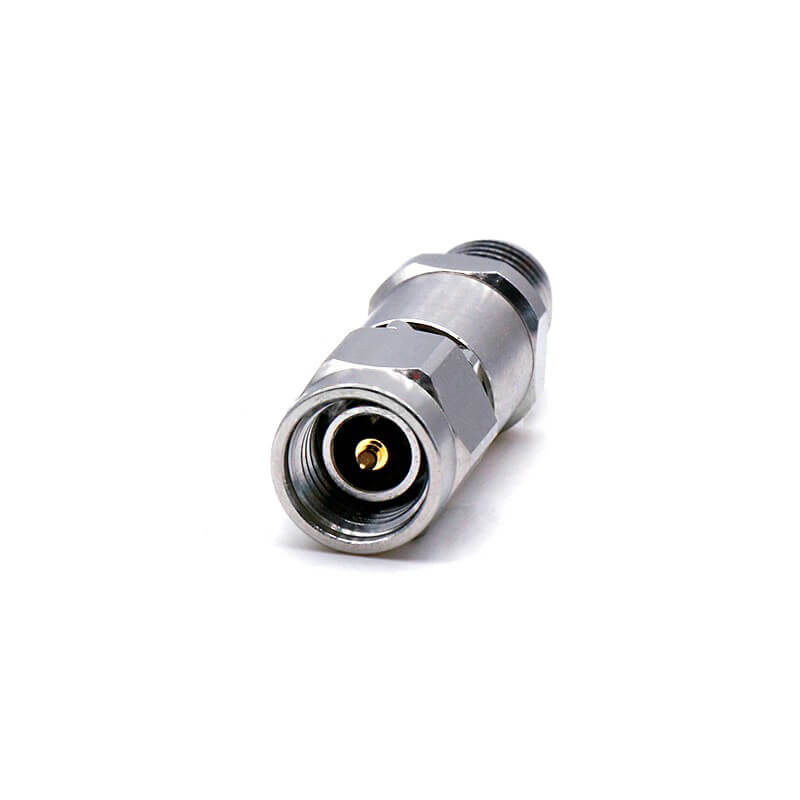

（アダプター1）からの変換
3.5mm
最初のコネクタ固定タイプ
スレッド化
（アダプター2）に変換
SMA
2番目のコネクタ固定タイプ
スレッド化
アダプタースタイル
ストレート
説明
品番：EB-DRF-0174
説明: SMA メス コネクタ スルー PCB、6.8mm / .268″ スクエア ストレート ジャック & 直径 1.27mm / .050″ x 3mm / .118″ 長さピン端子。
この EB-DRF-0174 は、SMA メス コネクタはんだ付け表面実装スルー PCB で、サイズ 6.8mm / .268 インチの正方形ストレート ジャックと直径 1.27mm / .050 インチ x 3mm / .118 インチの長さのピン端子、DC からの周波数範囲を備えています。 27GHz まで、50Ω インピーダンス、DC~18GHz で VSWR 1.10:1 (最大)、18GHz~27GHz で 1.15:1 (最大)、500 サイクルの耐久性、-55°C~+165°C の動作温度。
利点
- 小さいサイズ
- 高信頼性
- 優れた機械的性能
- DCから18GHzまでの広い周波数範囲
アプリケーション
- 汎用試験
- PCB アプリケーション
- PCBはんだ脚
- 直径 1.27mm / .050″ ピン端子
主な機能
| 極性 | 標準 |
| コネクタの種類 | SMA |
| コネクタの性別 | 女性 |
| インピーダンス | 50Ω |
| 体型 | 真っ直ぐ |
| パネル取り付け | PCBを介した表面実装 |
| 取り付け方法 | 半田 |
| 周波数範囲 | DC～27GHz |
パフォーマンス機能
| VSWR： | DC~18GHz: 1.10:1 (最大) |
| 18GHz~27GHz:1.15:1 (最大) | |
| 接触抵抗 | 中心導体≤3.0mΩ |
| 外部導体≤2.0mΩ | |
| 絶縁抵抗 | ≧5000MΩ |
| 耐電圧 | 1000V |
| 耐久性 | 500サイクル |
| 動作温度 | -55℃～+165℃ |
素材仕様
| ハウジング | 真鍮 |
| 金メッキ | |
| センター連絡先 | ベリリウム銅 |
| 金メッキ | |
| 絶縁体 | PTFE |
