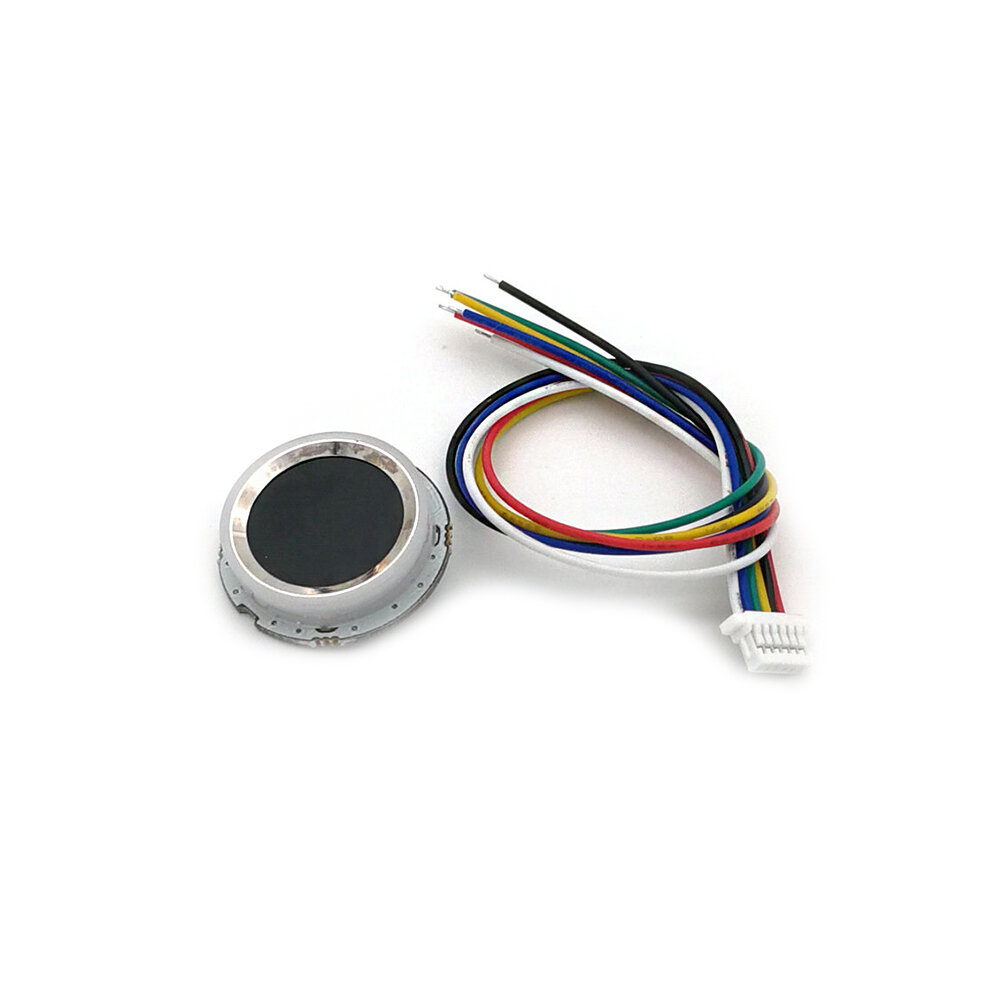

Elecbee R502-A 静電容量式指紋リーダー モジュール センサー スキャナー 小型薄型円形リング LED 制御 DC3.3V MX1.0-6pin
SKU: EB0043870
お気に入り
主要特徴
1.統合された画像収集とアルゴリズムチップが一緒に、オールインワン
2.状況に適応する柔軟性は、乾いた指、濡れた指、軽い質感の指紋、古い指など、すべての指で高い認識率を示しました。
3. 主な適用分野: アクセス制御、出席、セーフティ ボックスなど、さまざまな最終製品に組み込むことができます。
4. R502-A には、コマンドで制御できる円形リング インジケータ ライトがあります。
仕様:
|
モデル
|
R502-A
|
|
タイプ
|
静電容量式指紋モジュール
|
|
インターフェース
|
UART(TTL)
|
|
解決
|
508DPI
|
|
電圧
|
DC3.3V
|
|
指紋容量
|
200
|
|
センシングアレイ
|
192×192ピクセル
|
|
作業電流
|
20mA
|
|
スタンバイ電流
|
標準タッチスタンバイ電圧: 3.3V、平均電流: 2uA
|
|
指紋モジュールの外寸
|
直径 22 (mm)
|
|
指紋モジュールの内寸
|
直径 19.3 (mm)
|
|
指紋モジュールの高さ
|
5 (mm) (コネクタを除く)
|
|
有効収集エリア
|
直径15.5(mm)
|
|
コネクタ
|
MX1.0-6ピン
|
|
LED制御
|
はい
|
|
LEDの色
|
紫と青と赤
|
|
スキャン速度
|
< 0.2 秒
|
|
検証速度
|
< 0.3 秒
|
|
マッチング方法
|
1:1; 1:N
|
|
FRR
|
≤1%
|
|
遠い
|
≤0.001%
|
|
作業環境
|
-20C ---60C
|
|
作業湿度
|
10～85%
|
|
帯電防止容量
|
15KV
|
|
耐摩耗強度
|
100万回
|
|
通信ボーレート (UART):
|
(9600 × N) bps N = 1 ~ 12 (デフォルト N = 6、つまり 57600bps)
|
·Arduino、Android、.Net、Windows などに無料のリファレンス SDK ファイルを提供します。
·ユーザーマニュアルを提供
もっと見る
Datasheet
説明
パッケージ内容:
1 x R502-A 静電容量式指紋モジュール センサー スキャナー
| モデル | R501 | R502 | R502-A | R502-AW | R503 |
| 直径 | 36mm | 22mm | 22mm | 55×50×8.4mm | 28mm |
| インターフェース | UART | UART | UART | UART | UART |
| 電圧 | DC4.2～6V | DC3.3V | DC3.3V | DC3.3V | DC3.3V |
| 解決 | 508DPI | 508DPI | 508DPI | 508DPI | 508DPI |
| 作業電流 | 42mA | 18mA | 20mA | 20mA | 20mA |
| 指紋容量 | 500 | 200 | 200 | 200 | 200 |
| センシングアレイ | 190*192 ピクセル | 190*192 ピクセル | 190*192 ピクセル | 190*192 ピクセル | 190*192 ピクセル |
| 有効収集エリア | 直径 15.5 mm | 直径 15.5 mm | 直径 15.5 mm | 直径 15.5 mm | 直径 15.5 mm |
| フィンガータッチ機能 | はい | はい | はい | はい | はい |
| LEDの色 | 赤青 | パープル/レッド/ブルー | パープル/レッド/ブルー | パープル/レッド/ブルー | パープル/レッド/ブルー |
| LED コントロール | いいえ | はい | はい | はい | はい |
| コネクタ | MX 1.25mm 6ピン | MX 1.0mm 6ピン | MX 1.0mm 6ピン | MX 1.0mm 6ピン | MX 1.0mm 6ピン |
| コントロールボードを接続する | K200/K202/K212/K215 V1.2/K216 | K200-3.3/K202/K215-V1.2/K216 | K200-3.3/K202/K215-V1.2/K216 | K200-3.3/K202/K215-V1.2/K216 | K200-3.3/K202/K215-V1.2/K216 |
