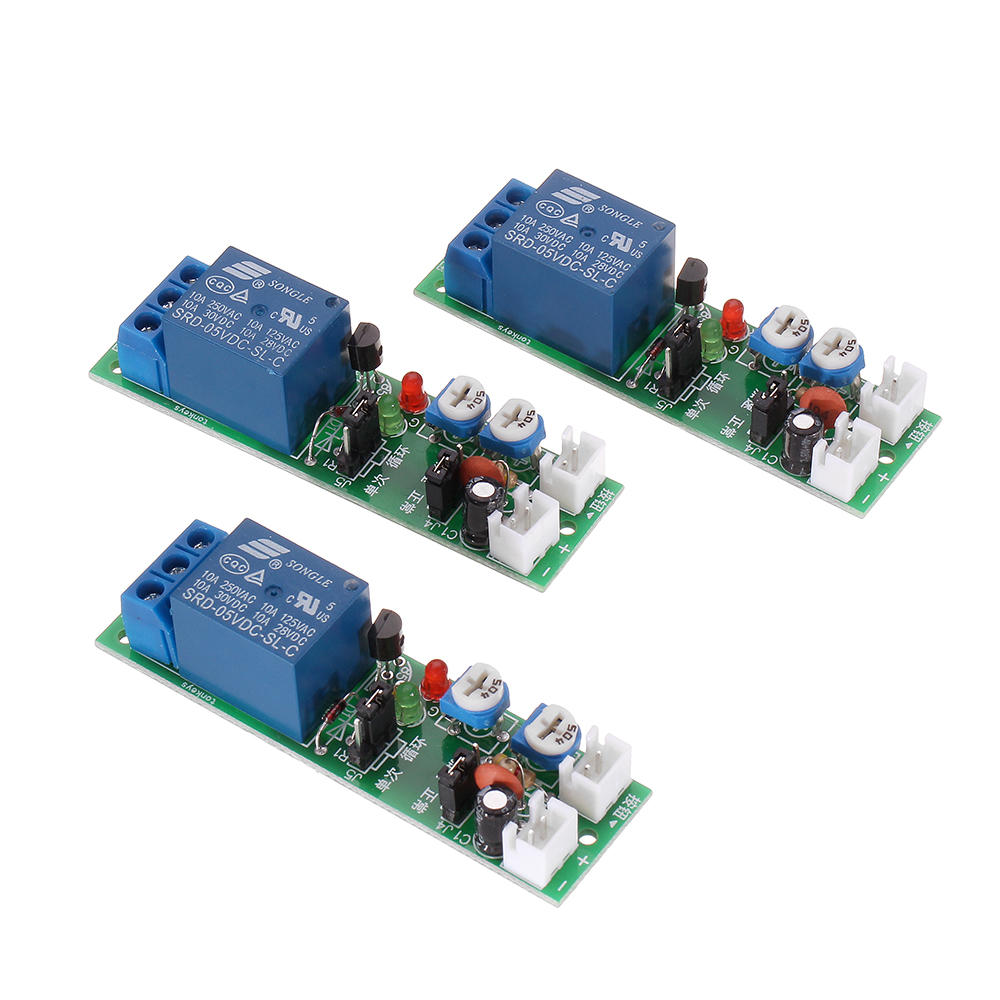

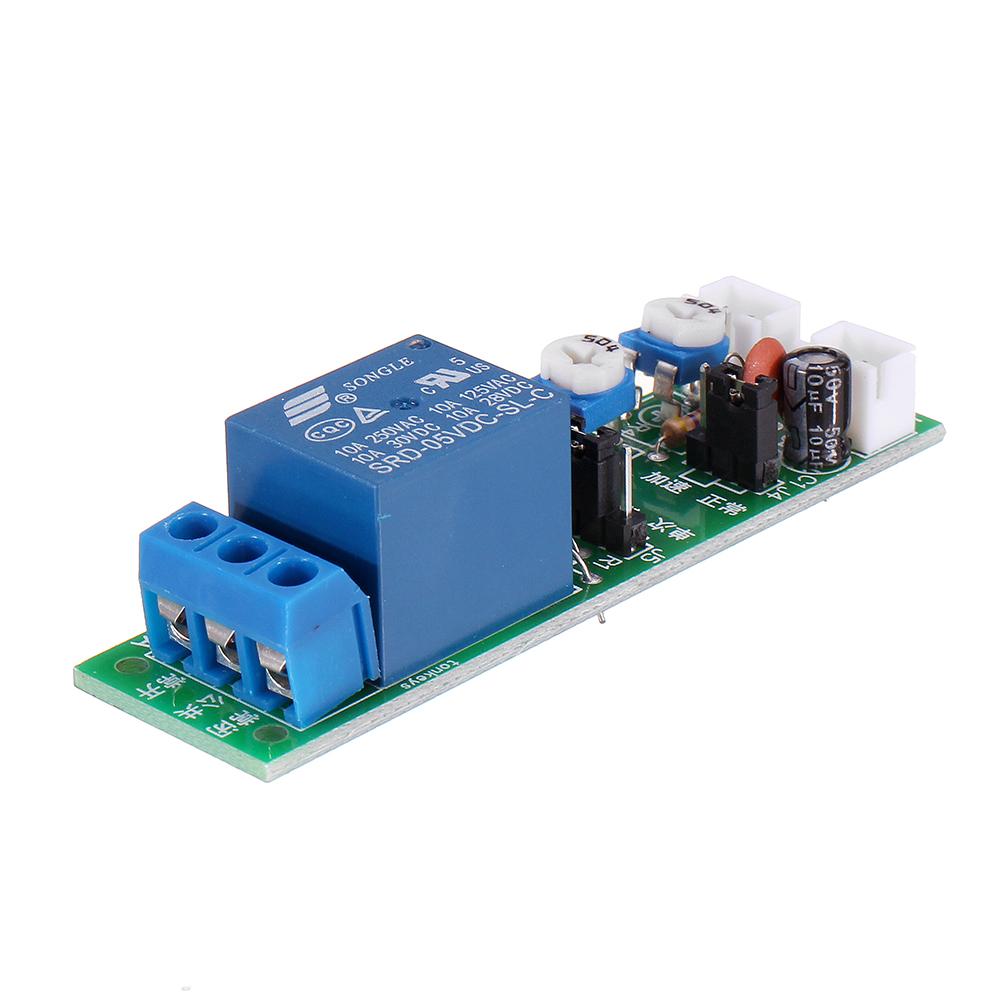

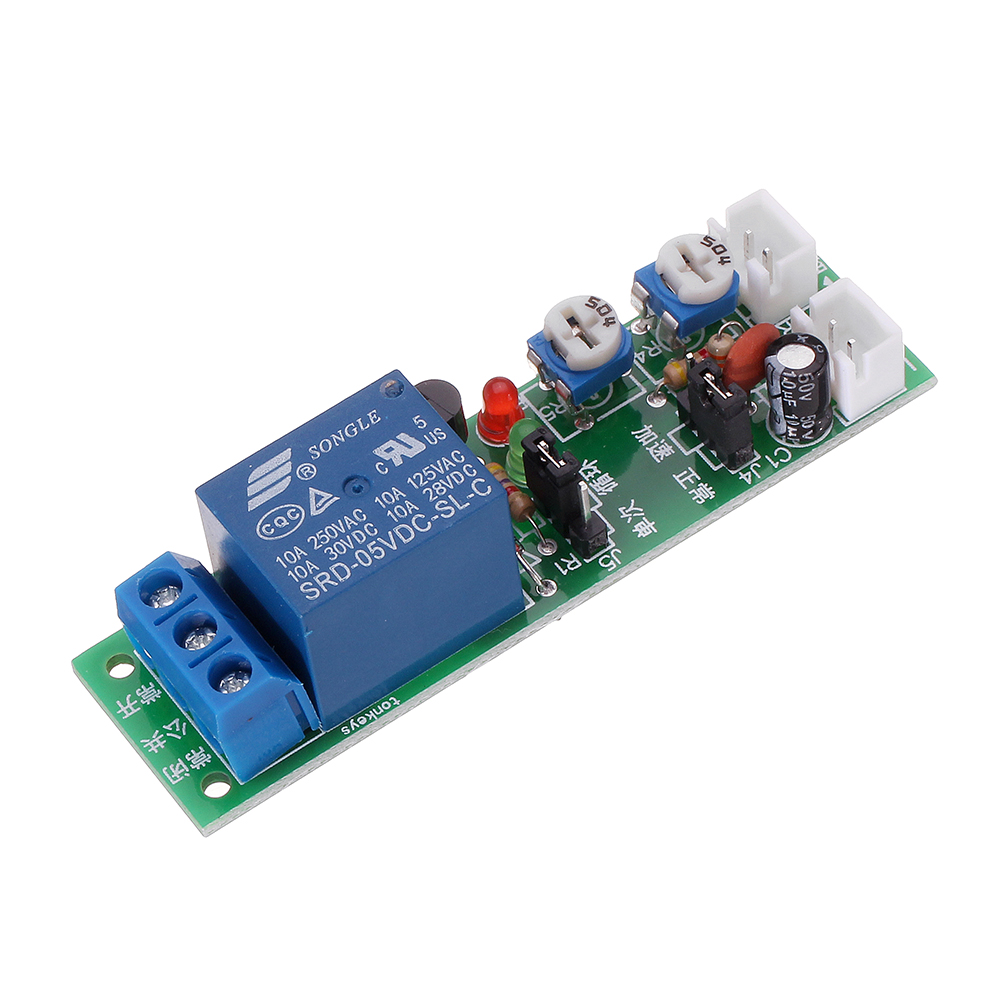

Elecbee JK11-5V 100S / 15min/30min遅延調整可能無限ループシングルタイム多機能リレーモジュール遅延回路モジュール
SKU: EB0047020
お気に入り
主要特徴
- 工業用グレードのシングルチップマイクロコンピュータを使用して、時間を制御し、高精度で安定した性能を発揮します。
- 2つの調整可能な抵抗器を使用して時間を調整し、接続時間と切断時間を個別に調整できます。
・外部接点が作動し、セルフリセットボタンをショートすることで計時を開始。 トリガーを一緒に短絡して電源をオンにすることで、カウントダウンを開始することもできます。
- 時間範囲は、0 ～ 100 秒、0 ～ 15 分、および 0 ～ 30 分に分割されます。
基本的な動作原理:
工場出荷時の設定を例にとると、電源を入れると赤色LEDが点灯し、リレーがオフの状態になります。 トリガー端で短絡すると、モジュールの緑色のライトが点灯し、すぐに動作状態になります。 動作状態で再度トリガーすると、動作が停止します。
動作状態では、リレーは T1 秒を通過し、T2 秒を中断し、T1 秒を通過し、T2 秒を中断します... 無限ループ。 T1 T2 は、ユーザーが可変抵抗器で調整する時間の長さです。
手順：
- 電源アクセス:

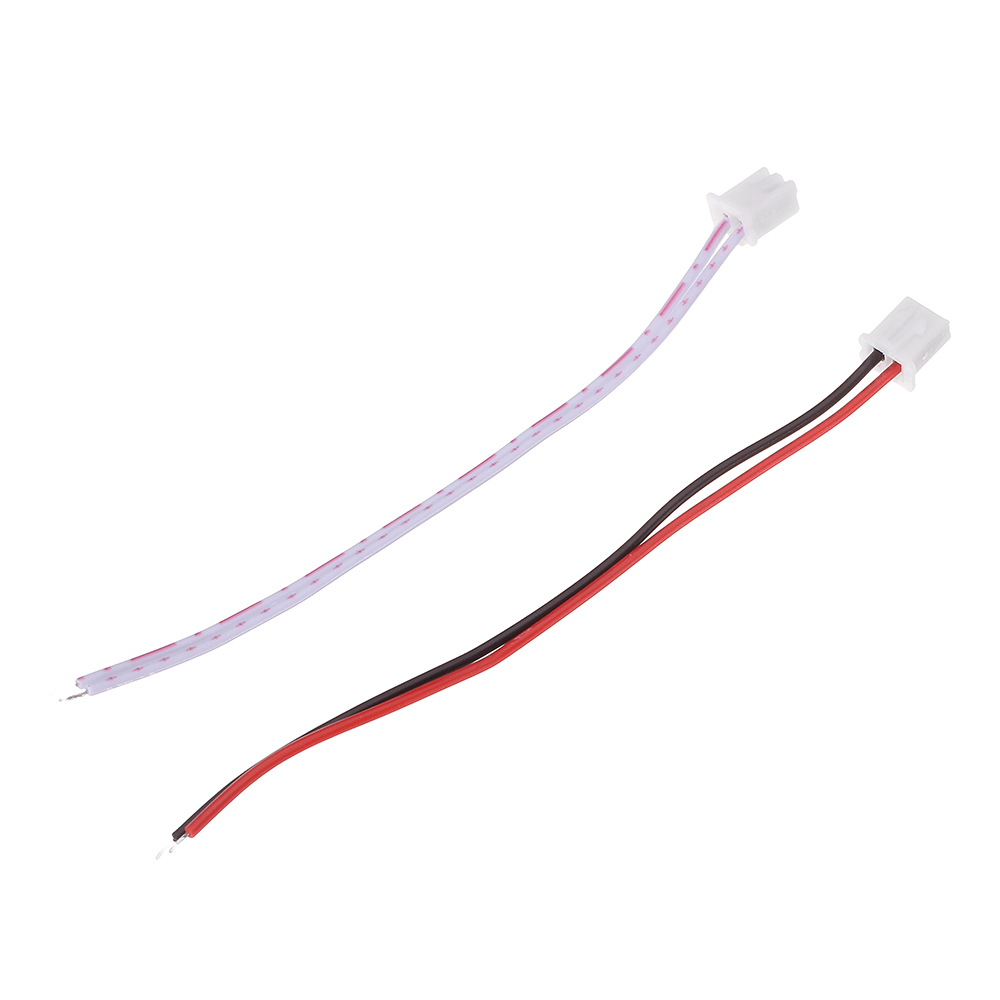

モジュールは、正しい電源電圧と極性に従って電源に接続されています。 電源端子の赤線がプラス、黒線がマイナスです。
- トリガー ライン アクセス:
トリガー端の2本の白線はスイッチに接続されており、スイッチをタップするとモジュールが起動し、スイッチをタップするとスイッチが停止します。 トリガスイッチは、タクトスイッチ、マイクロスイッチ、オプトカプラC-E端子、リレー接点などである。
- 通常速度とクイックモードの設定:

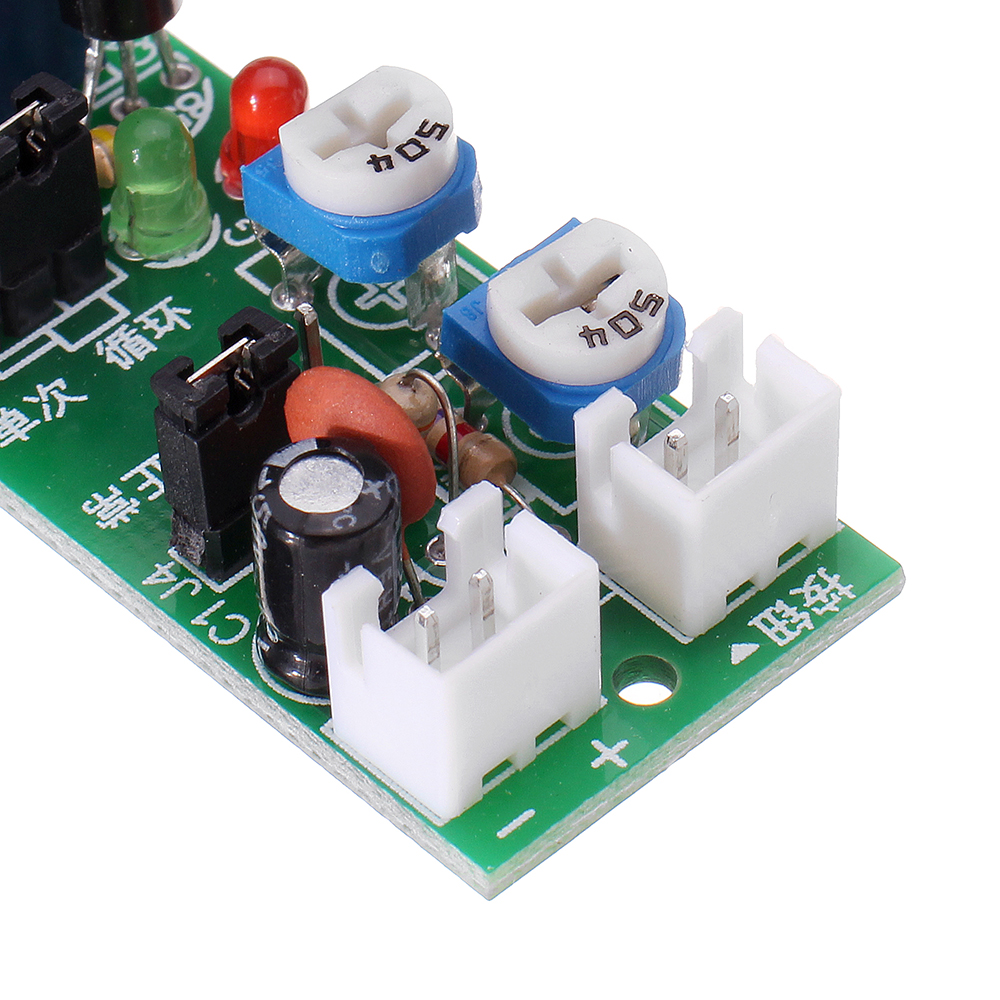

OP1 ジャンパは通常速度と高速モードを選択するために使用され、出荷時のデフォルトは通常速度です。
- ループモードとシングルモードの設定:
OP2 ジャンパでループモードとシングルモードを選択し、出荷時はループモードになっています。
サイクルモード: 開始後、リレーはオン-オフ-オン-オフ-切断され、設定された期間に従って循環します。
シングル トリガー: 開始後、リレーがオンになり、T1 期間後にリレーがオフになります。 (切断後、アクションは終了し、再度トリガーを待ちます)
予防：
1. 電源を接続できないことを覚えておくことが重要であるため、モジュールの電源は逆保護に対して保護されていません。
2.トリガー端子はパッシブスイッチにのみ接続でき、電圧信号には接続できません。 モジュールが損傷する可能性があります。
3. 抵抗負荷を接続する場合、特別な処理は必要ありません。 容量性負荷が接続されている場合、リレーモジュールは電気によって簡単に損傷します。 AC コンタクタをディレーティングして使用するか、モータの接点電流を 10A 以内に抑えることをお勧めします。
4.ボード番号: (マーカー調整可能な遅延時間)
4.ボード番号: (マーカー調整可能な遅延時間)
1=15分
2=100秒
3=30分
もっと見る
説明
>>>マニュアル: ここをクリックして開きます<<<
仕様:
電圧：DC5V
自己消費電流: 8mA
動作電流：95mA
トリガー：パッシブスイッチトリガー、応答時間は0.03秒（トリガー端子はアクティブ信号にアクセスできません）
最小オンオフ時間: 0.2 秒
負荷容量：10A
出力形態：ノーマルオープン＋ノーマルクローズ
サイズ: 70*20*19mm
1 x JK11-5V 100S/15min/30min 遅延調整可能多機能リレーモジュール
