Elecbee 光学式指紋センサー専用識別モジュールの指紋開発リーダー

製品の特徴：

プロファイル: 256バイト
テンプレートファイル：512バイト
電源電圧：DC5V
動作電流: <120mA
ピーク電流: <130mA
指紋画像入力時間: <0.5 秒
窓領域: 18.5 mm x 14.6 mm
マッチングモード(1:1)
検索方法(1:N)
収納枚数：200枚
セキュリティレベル: 5 (低から高まで: 1、2、3、4、5) システムデフォルト 3
FAR: <0.001% (セキュリティレベルは 3)
拒否率 (FRR): <1.0% (セキュリティ レベル 3)
検索時間: <1.0 秒 (1: 500 平均)
解像度: 500ppi
ホストコンピュータインターフェース：UART（TTLロジックレベル）
通信ボーレート (UART): (9600XN) bps N = 1 ～ 6 (デフォルト値 N = 6、つまり 57600bps)
温度: -25 °C ～ +55 °C
相対湿度: 40% RH ～ 85% RH (結露なきこと)
保管温度: -40 °C ～ +85 °C
相対湿度: <90% H (結露なし)

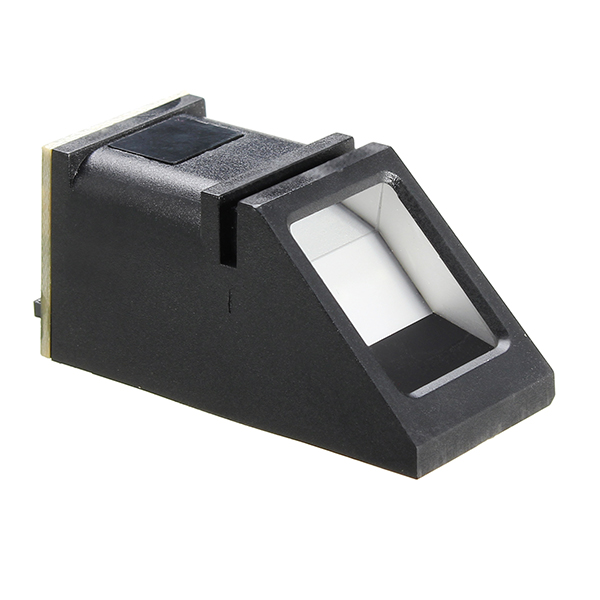

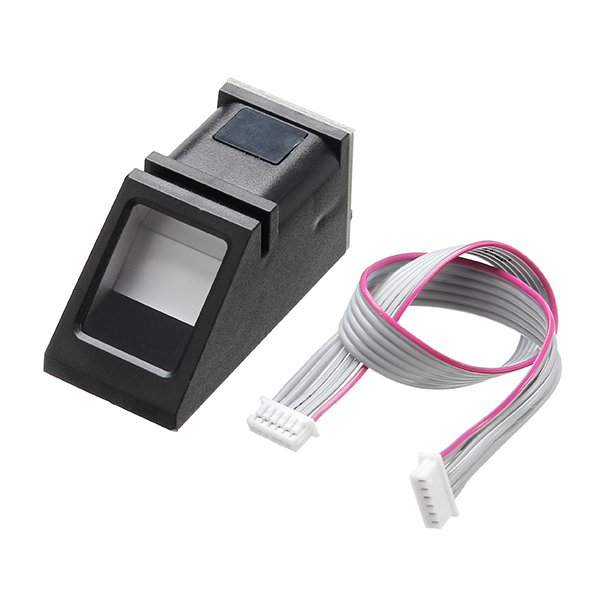

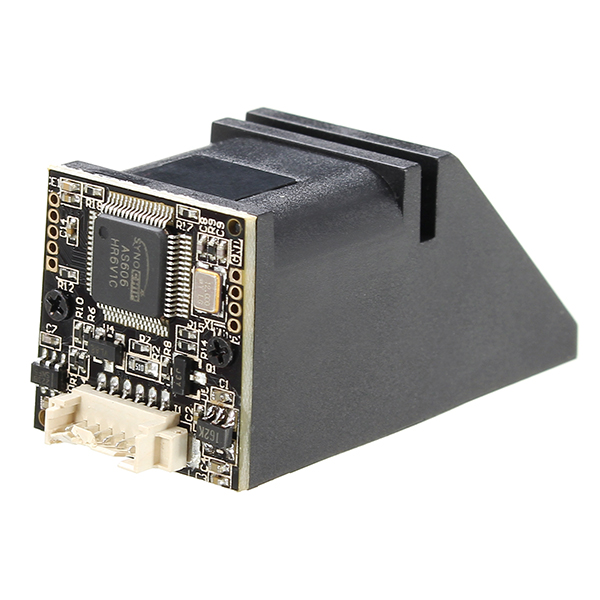

光モジュール (C3) 外形寸法 (L × W × H): 47.65mm × 20.50mm × 21.20mm

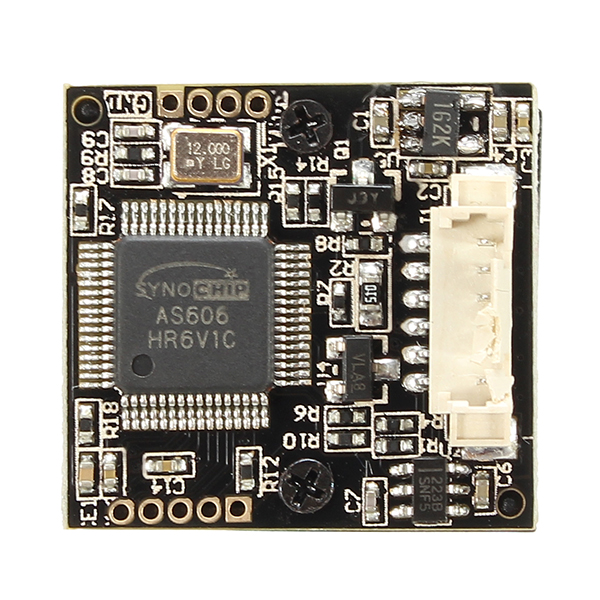

容量性モジュールの寸法: メイン制御基板 (L × W × H): 35mm x 28mm x 7mm
センサー (長さ × 幅): 33.4mm × 20.4mm
スクラッチタイプモジュール寸法：メイン制御基板（長さ×幅×高さ）：35mm×28mm×7mm
センサーボード（長さ×幅×高さ）：24mm×20mm×5mm

ホスト コンピューター インターフェイスのピンは次のように定義されます。

モジュールには、シリアル電源用のグループ、パワーチップ電源用のグループ、共通グランド用の 2 つの電源グループが必要です。
1、6はセンサーチップの電源用で、常に電源が供給されている必要があります。 モジュールのシリアル電源用の 3、6。 指が指紋ウィンドウに近づくと、ピン 2 が高レベルを生成し、MCU がこのレベルを受信すると、モジュールのシリアル電力制御回路 (トランジスタまたは MOS チューブ) を通じてモジュール 3.4 フィートに電力を供給します。

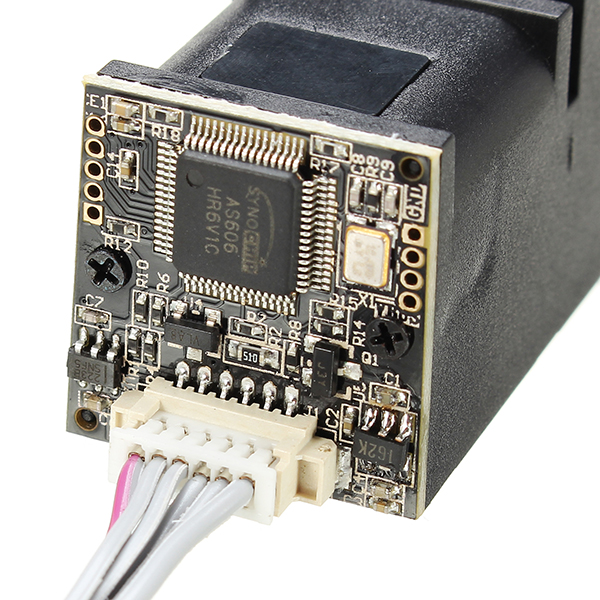

モジュールとユーザー機器のシリアル通信、インターフェイス J1 ピンは次のように定義されます。

注: [タイプ] フィールドでは、IN はモジュールへの入力を意味し、OUT はモジュールからの出力を意味します。

ハードウェア接続:

シリアル通信インターフェイスを介したモジュールは、3.3V または 5V マイクロコントローラと直接使用して通信できます。モジュール データ送信ピン (4 ピン TX) はホスト コンピュータ データ レシーバ (RXD) に接続され、モジュール データ受信ピン (5 フィート RX) ) ポジションマシンデータ送信端子(TXD)に接続します。
RS-232レベルのホストコンピュータ(PCなど)と通信するには、モジュールとホストコンピュータの間にレベルシフト回路(MAX232回路など)を追加してください。

シリアルプロトコル:

半二重非同期シリアル通信を使用します。 デフォルトのボーレートは 57600bps ですが、コマンドにより 9600 ～ 115200bps に設定できます。
送信フレームフォーマットは 10 ビット、0 レベルのスタートビット、8 ビットのデータ (LSB ファースト)、パリティビットなしのストップビットです。

電源投入遅延時間:

モジュールの電源が入った後、初期化には約 200ms かかります。 この間、モジュールはホスト コマンドに応答できません。

電気的パラメータ (すべてのレベルは電源/グランド GND を基準):
1. 電源入力:

2.TXD（出力、TTLロジックレベル）
