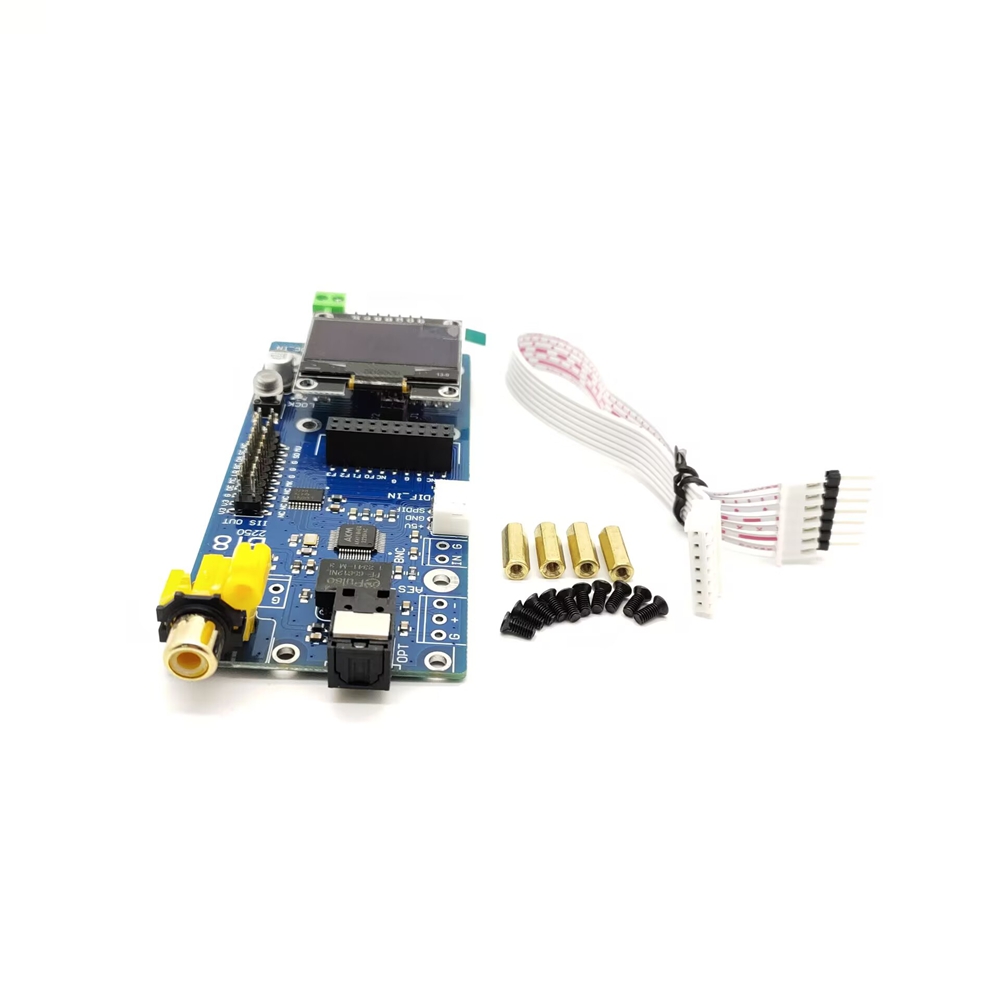

エレクビー AK4118 デジタルオーディオレシーバーボード 24ビット 192kHz、BNC RCA 光学AES/EBBからI2Sへ、20ピン XMOS アマネロインターフェース、OLED

AK4118 デジタルオーディオ受信機: 互換性のあるS/PDIFおよびAES/EBUのデジタル音声信号を受信し、適切な下流DAC向けにI2Sデジタルオーディオを出力します。このインターフェースボードは、確認されたアナログオーディオ出力や、ヘッドホンやスピーカーを直接駆動する機能を提供しません。

24ビット192KHZ 受信機パス: BNC同軸、RCA同軸、光学およびAES/EBU入力により、最大24ビットで44.1kHzから192kHzのサプライヤー指定サンプルレートをサポートします。実際のロック範囲は、ソース信号と基板構成によって異なります。

I2Sデジタルオーディオ出力: I2S/IISインターフェースを通じて、受信したデジタル音声ストリームを互換性のある外部DACにルーティングします。マスタークロック、ビットクロック、ワードクロック、オーディオデータ、ロジック電圧、ピンの割り当てを確認し、別のボードを接続します。

オプションのUSBオーディオ拡張: 2列の20ピンインターフェースは、互換性のあるXMOSまたはアマナロスタイルのUSBオーディオモジュールに対応しています。適切なハードウェアおよびソフトウェアにより、サプライヤーはPCMを最大384kHz/32ビットおよびDSD64、DSD128、DSD256まで指定する。USBモジュールは付属していない。

OLED表示および5V電源: 1.3インチOLEDディスプレイは動作およびサンプリング状態であり、選択した設定は自動的に保持されます。約111×49.5mmの基板には、安定で正確に分極化したDC 5Vの供給が必要です。
