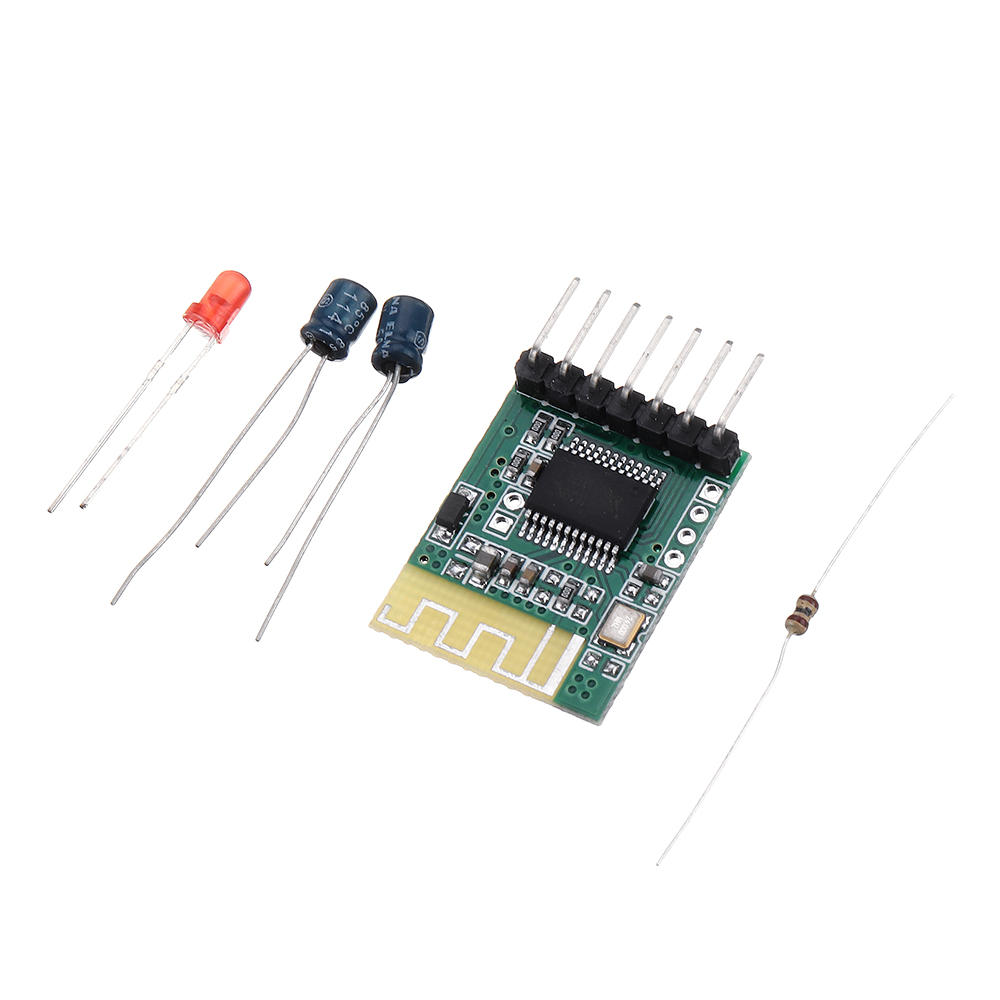

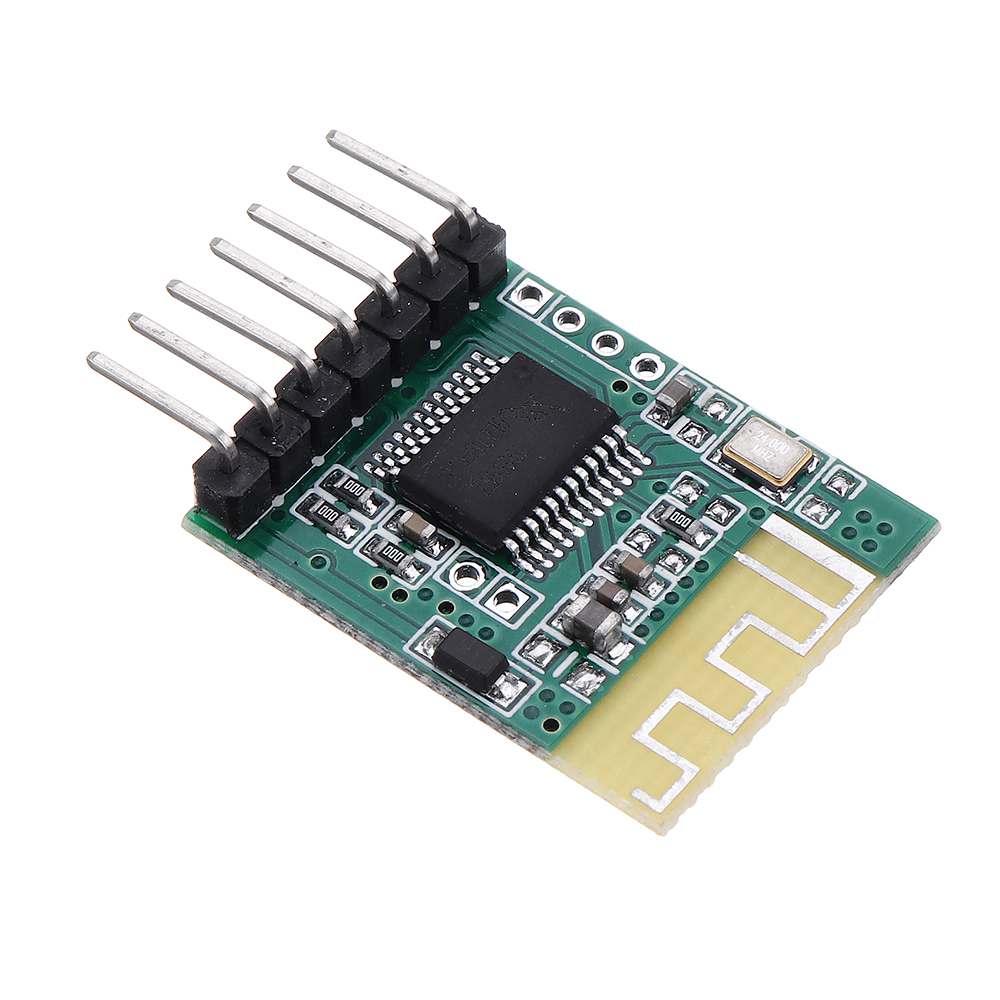

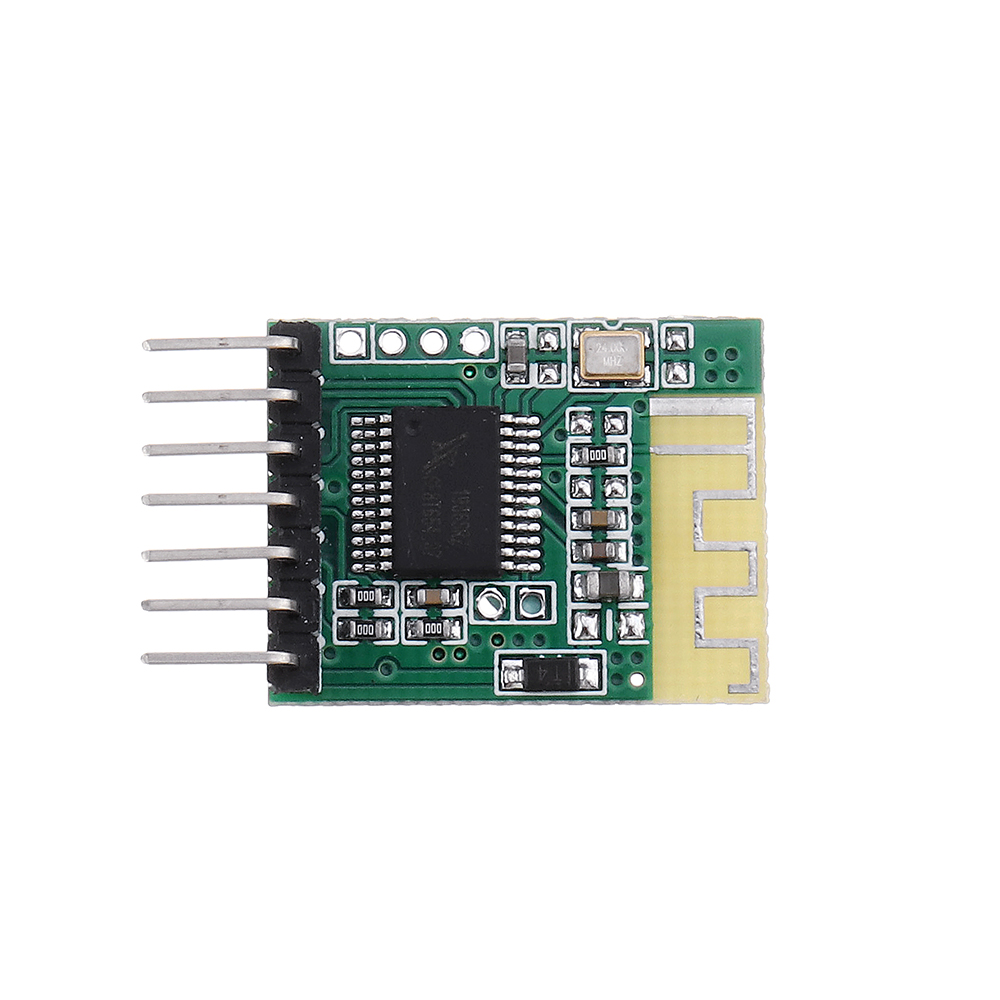

Elecbee 3個の5VモノラルステレオBluetoothレシーバーオーディオモジュール出力ユニバーサル7PIN出力インターフェイススピーカーアンプ
SKU: EB0048286
お気に入り
主要特徴
もっと見る
説明

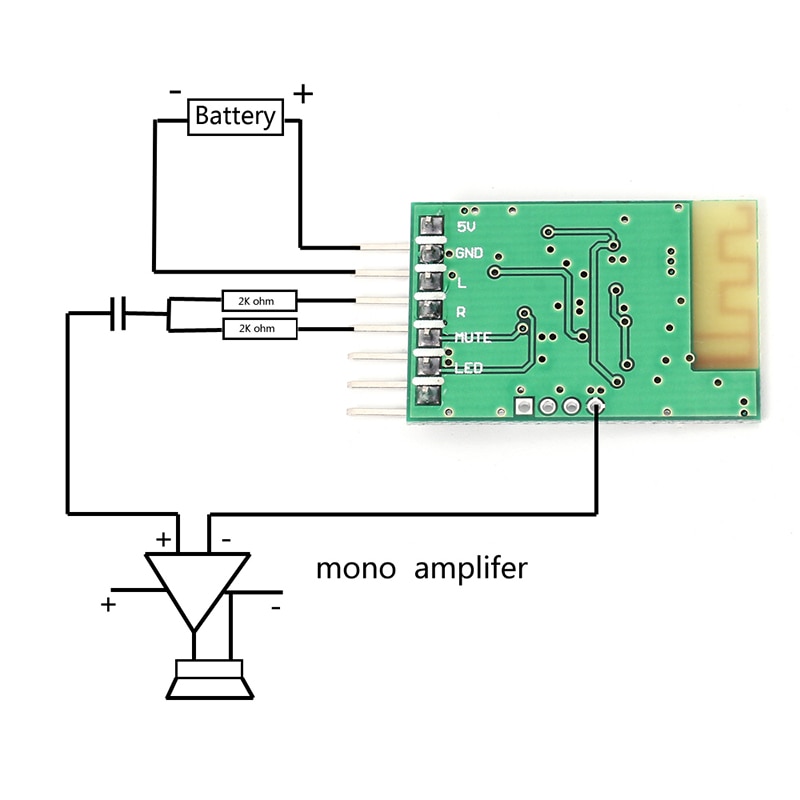

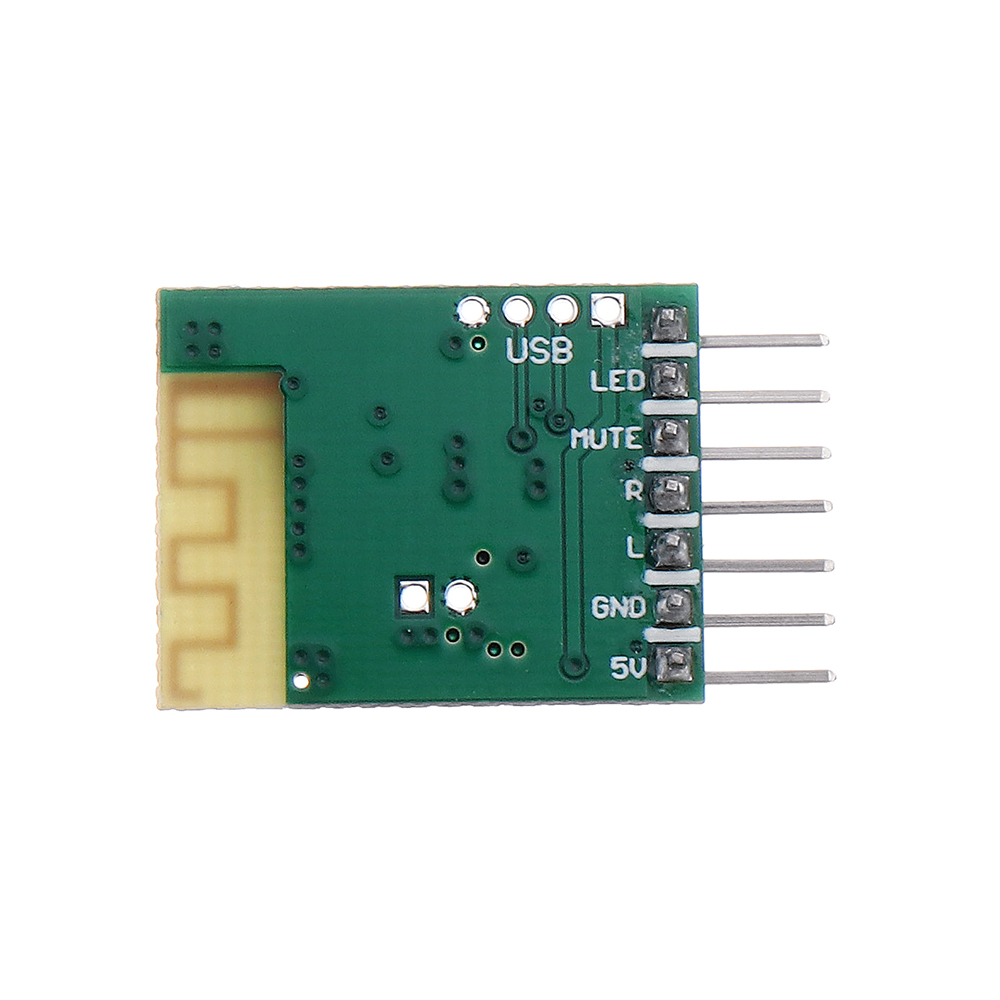

ポートの説明:
1. +5V 電源: 電源の正極を接続します。電圧範囲は 4.1V~5V です。電源がこの範囲内であることを確認してください。 この範囲を超えると、モジュールが破損したり、ワークが異常になる可能性があります。
2、アース：GDNは電源の負極に接続されており、オーディオのアースでもあります。 この場所は、グランドとオーディオ グランドから別々に分離する必要があります。
3. 左チャンネル: パワーアンプボードの左チャンネル入力またはイヤホンの左チャンネルを接続します。 出力ポートにコンデンサを接続することをお勧めします (パワーアンプによって一致する入力によって異なります)。
4.右チャンネル：パワーアンプボードの右チャンネル入力またはイヤホンの右チャンネルを接続します。 出力ポートにコンデンサを接続することをお勧めします (パワーアンプのマッチング入力によって異なります)。

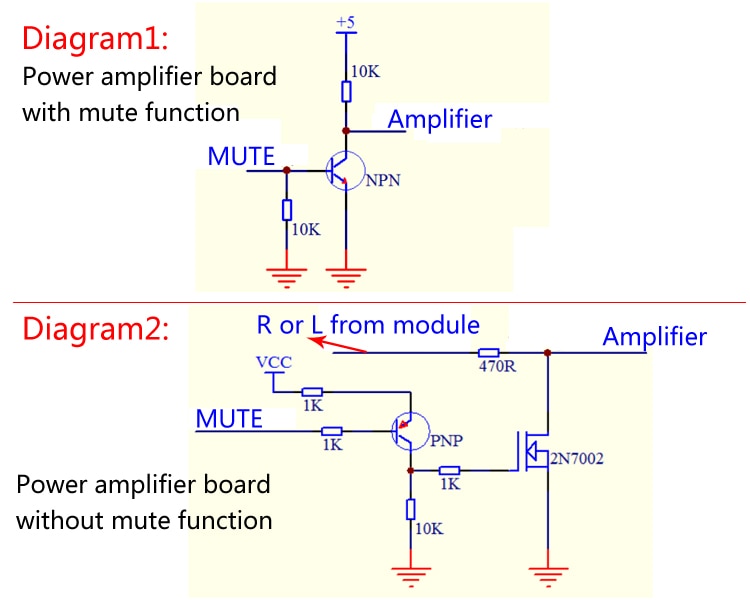

5、ミュート出力ポート：ポートは高レベルにプリセットされています。ミュートすると、ポートは低レベルを出力します。

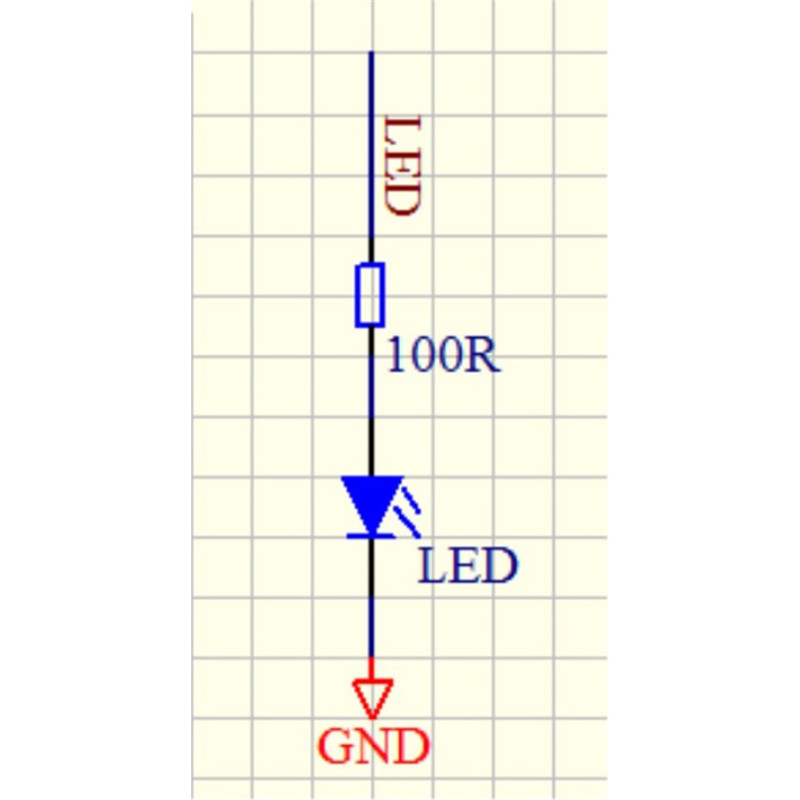

6.ステータスインジケータ：Bluetoothが接続されていない場合、ライトはすばやく点滅し、Bluetooth接続が成功すると、ゆっくりと点滅します。
7. 予約済みポート: ポートは 5V にプルアップされています。 ポートが低レベルでトリガーされると、オフになります。 ポートが再びローレベルに戻ったとき。
注意: Bluetoothオーディオモジュールから電源またはオーディオインターフェースまでは、はんだ付け方法を使用してください。プラグインの方法は使用しないでください。接触抵抗によりノイズが発生します。
予防：

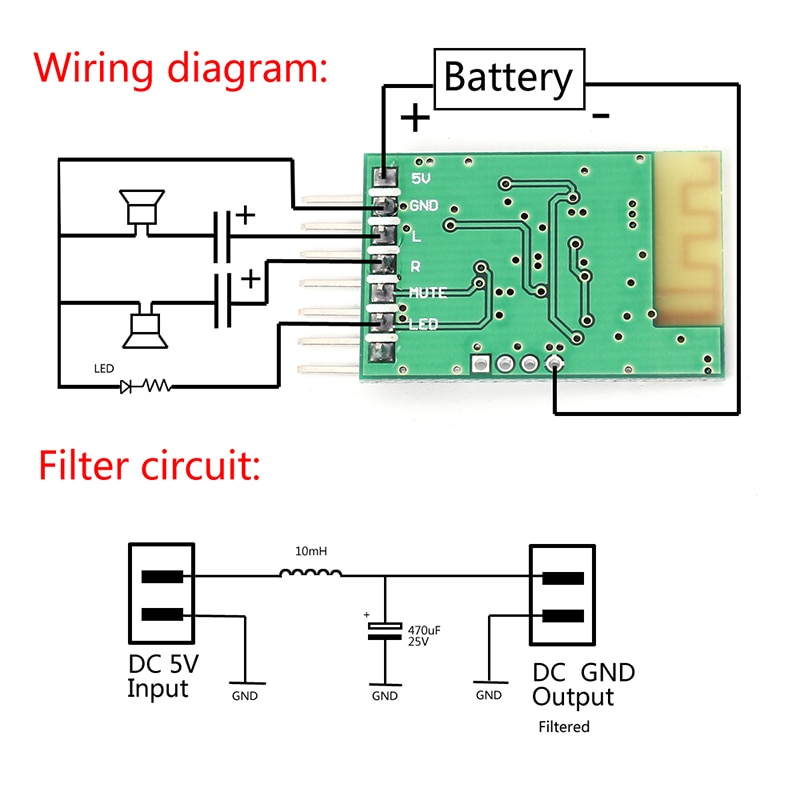

1.電源：Bluetoothオーディオモジュールは、高周波に敏感な回路です。 リニア調整電源を使用することをお勧めします。 DC-DC 電源を使用する場合は、LC フィルタを追加して、電源の高調波を低減してください。特に、携帯電話の充電器などのスイッチに使用してください。 電源、電源リップルにより Bluetooth が正しく接続されない可能性があり、このタイプの 5V 出力は多くの場合 5.1V から 5.4V の間であり、Bluetooth オーディオ モジュールの動作電圧を超えています。
携帯電話のアダプタなどのスイッチング電源を使用する場合は、この電源回路を追加してください。インダクタンスを追加することはできません。
2.アンテナ：Bluetoothアンテナは、パワーアンプボードの強い信号から比較的遠く離れた高周波または強い電磁信号に対して非常に脆弱であり、アンテナを金属製の物体に近づけて、一定の距離を維持することはできません。
3. 外側ケーシングのシールド: ケーシングの金属ケーシングは Bluetooth 信号にシールド効果があるため、Bluetooth 信号を減衰させて受信不良を引き起こす可能性があります。対応する開口部を維持するか、露出させてください。
注: 影響を受けやすく、取り扱いが容易でない一部のパワー アンプ ボードの場合は、電源を分離してください。つまり、パワー アンプ ボードは 1 つの電源から電力を供給され、Bluetooth モジュールはずっと電力を供給します。
一般的な問題の処理:
1. 現在のサウンド:
原因はアースによるものです。 Bluetooth モジュールの出力端子は、プラグインの出力端子にはんだ付けする必要がないことをお勧めします。 特に、アース線ははんだ付けする必要があり、ラインが長すぎないようにしてください。 短いほど良い、太い。 Bluetooth モジュールから引き出されたアース線は、パワーアースとオーディオアースも分離する必要があり、アース線を 1 本だけ接続することはできません。 パワーアンプボードの接地点でのオーディオ接地の問題は、パワーアンプのオーディオ入力のグランドに接続する必要があります。 この接地点は、さまざまな位置ではんだ付けして、電流音を最小限に抑えることができます。 この現状の音を解決するには別電源の方が良い方法です。
2. Bluetooth 信号が弱い:
モジュールが正常に動作すると、Bluetooth インジケータライトが正常に点滅します。 Bluetooth の受信距離は非常に近く、5 メートルを超えることはできません。 通常、電源（スイッチング電源）に異常があるか、電源電圧が異常です。 ドキュメントの処理スイッチを参照してください。 電源が干渉する場合は、そのダイオードとコンデンサを追加します。
3. Bluetooth が信号を検出できません:
Bluetooth信号が見つからない重要な理由は、電源が原因であることです。 電源電圧が異常であることを除いて、電源のリップルは一般的に高すぎて、Bluetooth モジュールの高周波信号に大きな影響を与えます。 メソッドは処理できます。 別のケースでは、同じ携帯電話が複数のモジュールに接続されています。 Bluetooth 番号は同じですが、内部アドレスが異なりますが、元の Bluetooth 番号を削除してから接続を検索できます。
4. ノイズ処理:
ノイズリダクションには2種類あり、1つはBluetooth処理の待機サーチ信号固有のノイズですが、音はあまり大きくなく、ほんの少しだけ、ミュート(MUTE)で処理される場合があります。 別のタイプのノイズ フロアは、または配線によって引き起こされます。修正されたラインは、接地点を改善することで解決できます。 上記の方法で処理できます。
3 x 5V モノラル ステレオ Bluetooth レシーバー オーディオ モジュール
