EleCbee 3.2W Max、ブロードバンドRFパワーアンプ、1MHz～700MHz、最大35dB、35dBのゲイン、50オーム、15V DC、HFEV VHF用ヒートシンク

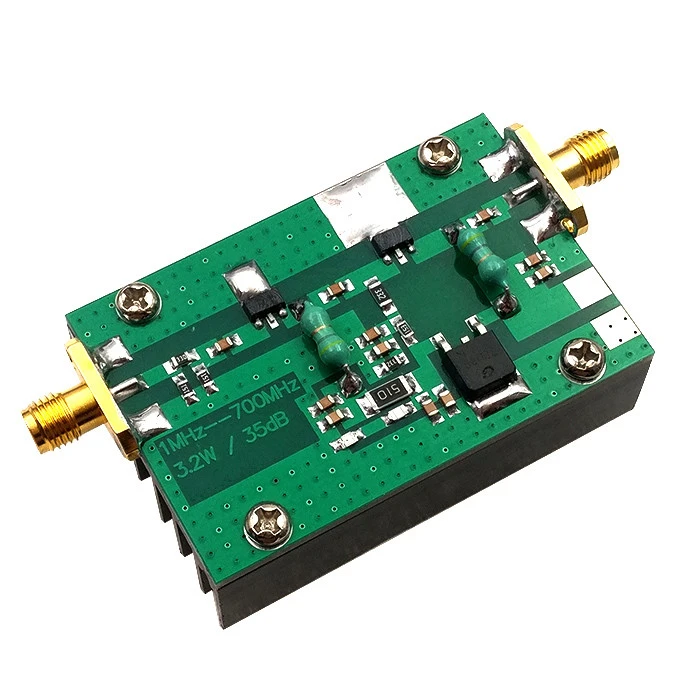

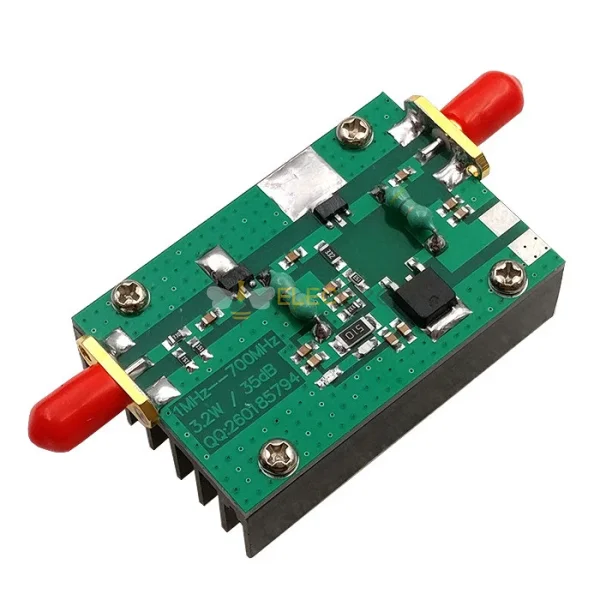

エレクビー 3.2W 最大1MHz～700MHz ブロードバンドRFパワーアンプ

エレクビーのブロードバンドRFパワーアンプは、1MHzから700MHzの互換性を持つ無線周波数信号の出力を向上させるように設計されています。適切な短波ラジオ、FM伝送、双方向ラジオ、リモートコントロール、データラジオ、RFテストシステムに統合できます。

このモジュールは、サプライヤー指定の最大低周波数出力を約35dBmまたは3.2Wの範囲で、互換性のある50オームの負荷に供給します。周波数が上昇するにつれてゲイン出力が低下し、3.2Wの数値を完全な動作範囲にわたって一定出力と解釈してはならない。

技術仕様

製品タイプ: ブロードバンドRFパワーアンプ
動作周波数: 1MHz～700MHz
最大低周波数ゲイン: 約35dB
最大低周波数出力: 約35dBmまたは3.2W
500MHzの出力を出力: 約32dBmまたは1.6W
500MHzでの近似ゲイン: 規定された試験条件下での30dB
インput Imputedance: 50オームズ
出力インピーダンス: 50オームズ
Supply電圧: 規制された15V DC
典型的な供給電流: 高出力運転時約450mA
低周波数入力リファレンス: 約0dBmまたは1mW
高周波入力リファレンス: 約2dBm
ボードフットプリント: 約37×56mm
全体の高さ: 約15mm、ヒートシンクの修正により異なります
冷却: 内蔵リアヒートシンク

周波数依存ゲインと出力

低周波数では、約0dBmまたは1mWの入力で、約35dBの出力で約35dBの出力が得られる。

500MHzでは、入力は約2dBm、出力は約32dBm、つまり1.6Wです。この動作点は約30dBの利得に相当する。

実際の性能は、動作周波数、入力レベル、供給安定性、RFの整合、負荷インピーダンス、温度および個々のモジュールの変動によって異なります。特定の周波数を設計する際に、付属のS21カーブおよびポイント周波数テストの結果を参照してください。

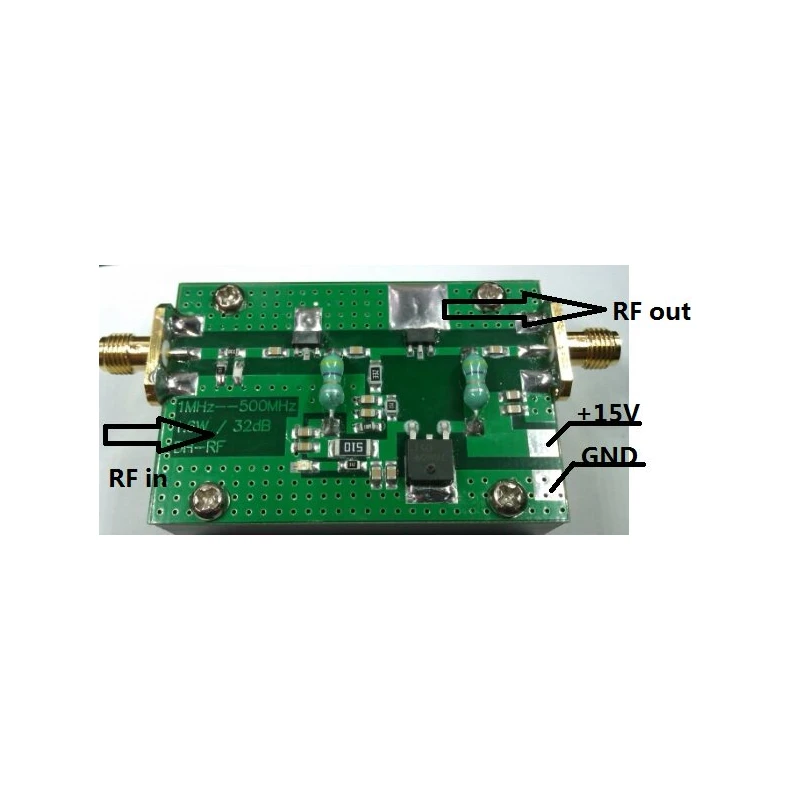

15Vパワーと50オーム統合

アンプの動作電流を供給可能な、15Vの制御されたDC電源を使用してください。接続前に電源の極性を確認し、電源を切り替える前にすべてのRFおよび電源配線を完了してから確認してください。

両方のRFポートは、互換性のある50オームシステム向けに設計されています。適切なRFケーブルを使用し、適切な電力処理能力を備えた、正しくマッチしたアンテナ、減衰器、ダミー荷重、または試験装置に接続します。

アプリケーションと互換性

このアンプは、互換性の低い短波無線機器、FMトランスミッター、ハンドヘルドラジオプロジェクト、リモート制御システム、データ無線、RF信号発生装置、およびエンジニアリングテスト装置に使用できます。

統合前に、必要な周波数、入力電力、ゲイン、出力レベル、インピーダンスおよび変調方式がモジュールと互換性があることを確認してください。無線伝送は、適用されるライセンス、周波数配分および出力電力規制に準拠していなければならない。
