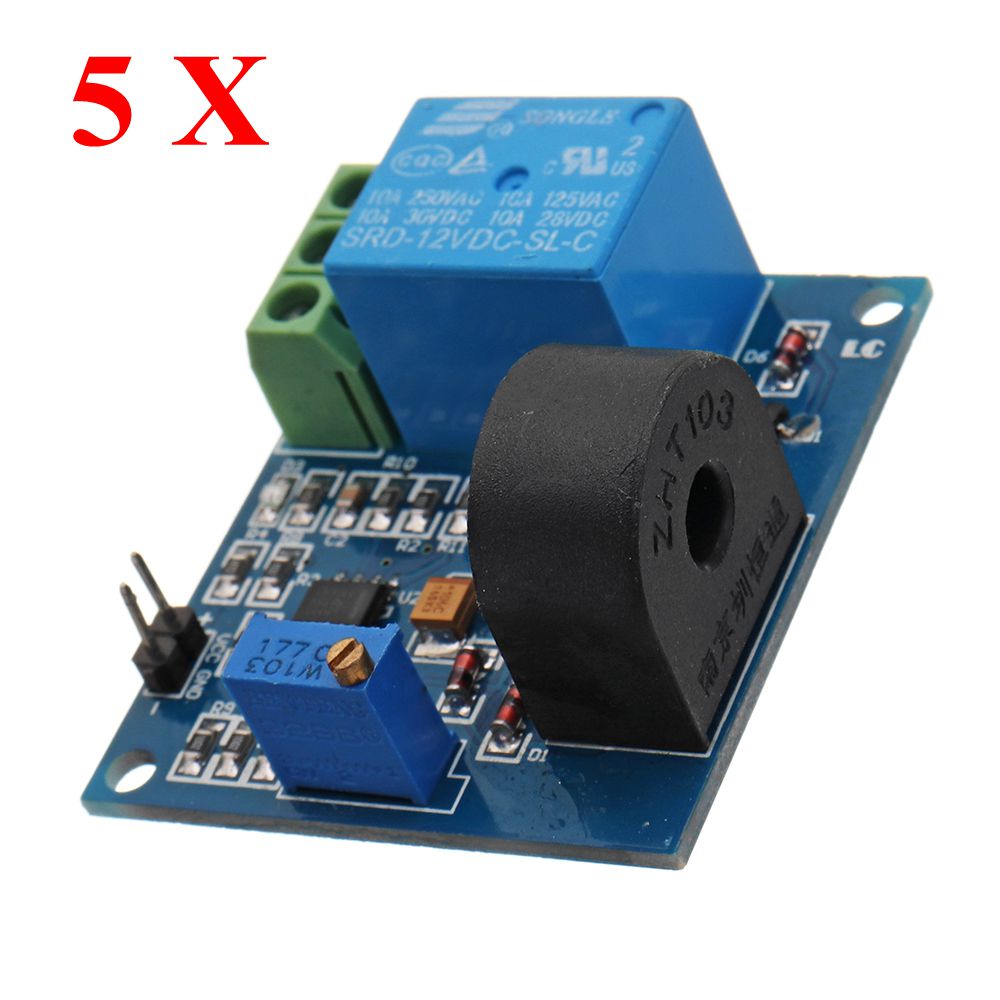

Elecbee 5 個 DC 12V 5A 過電流保護センサーモジュール AC 電流検出リレーモジュールスイッチ出力

SKU: EB0046820

お気に入り

主要特徴

LC 5A 過電流保護センサーモジュールは変流器を使用して AC 信号を収集し、0 ～ 5A の範囲でリレー過電流信号出力を実現します。過電流中はリレーを引き、過電流でない間はリレーを解放します。ユーザーはリレー COM、NC、NO の 3 つのポートを使用して、外部回路のオンとオフを制御し、過電流保護を実現できます。

機能：

-電流検出分解能は、抵抗パラメータのパラメータを変更できます。

-出力過電流スイッチング信号出力;

-過電流信号設定臨界点調整可能、

仕様:

動作電圧：DC12V

動作電流：<20MA

動作周波数範囲：20Hz～400Hz

出力モード：スイッチ信号出力

最大検出線径：5.2mm

取り付け穴：穴の直径は3mm、穴の距離は52.5mm

動作環境：-40℃～+85℃

電流検出範囲：AC0.3A-5A

ボードサイズ：38×44mm

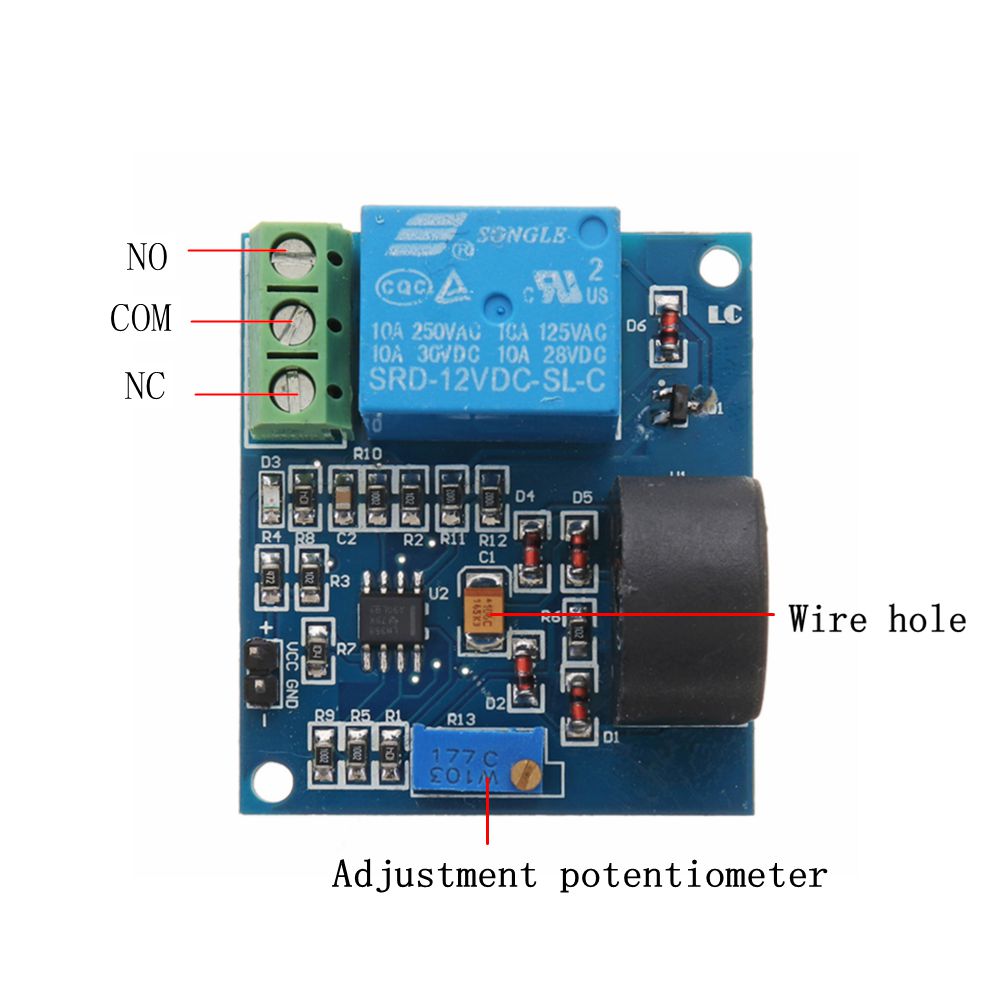

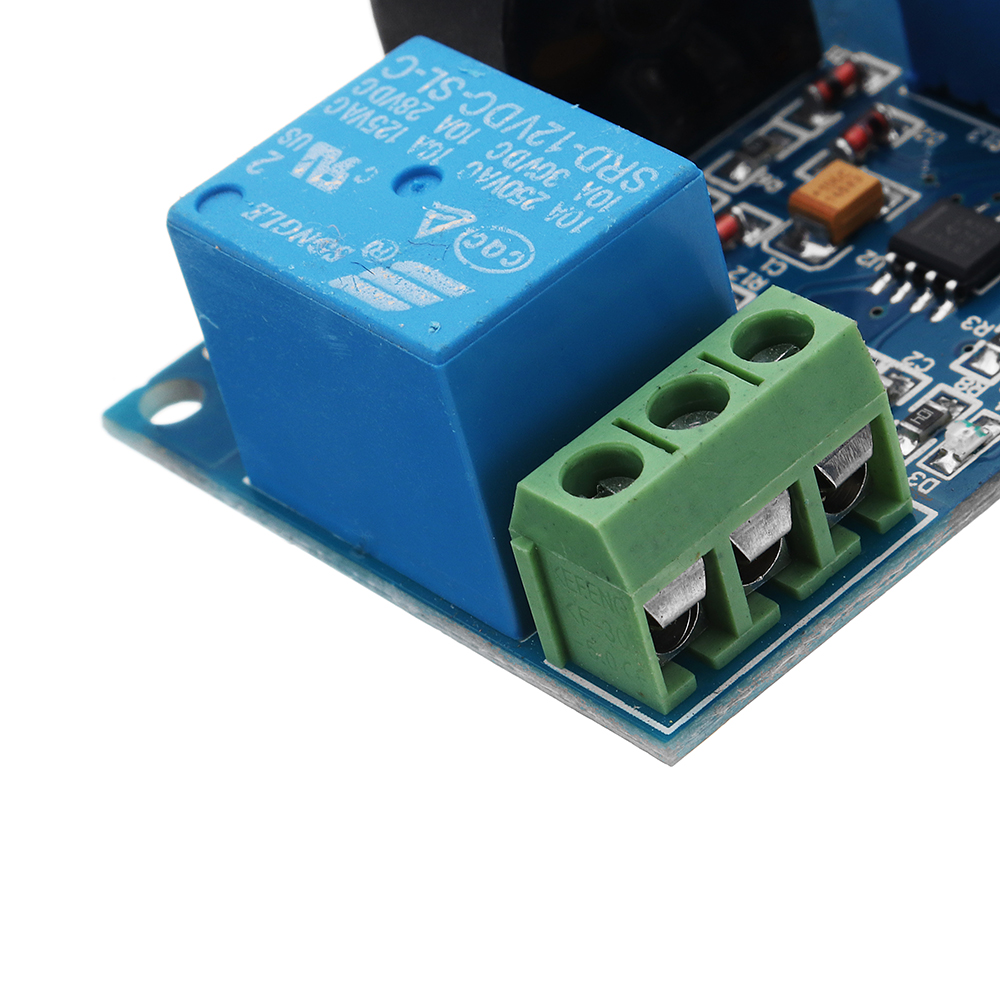

ボードの説明:

VCC: 正の動作電圧。

GND : 動作電圧負;

NO：ノーマルオープン、NOとCOMが切断される前にリレーが引っ張られ、吸引後に短絡します。

COM: 共通、リレー共通インターフェイス;

NC: 通常は閉じており、NC と COM の前のリレーが短絡し、後でオフになります。

使用説明書:

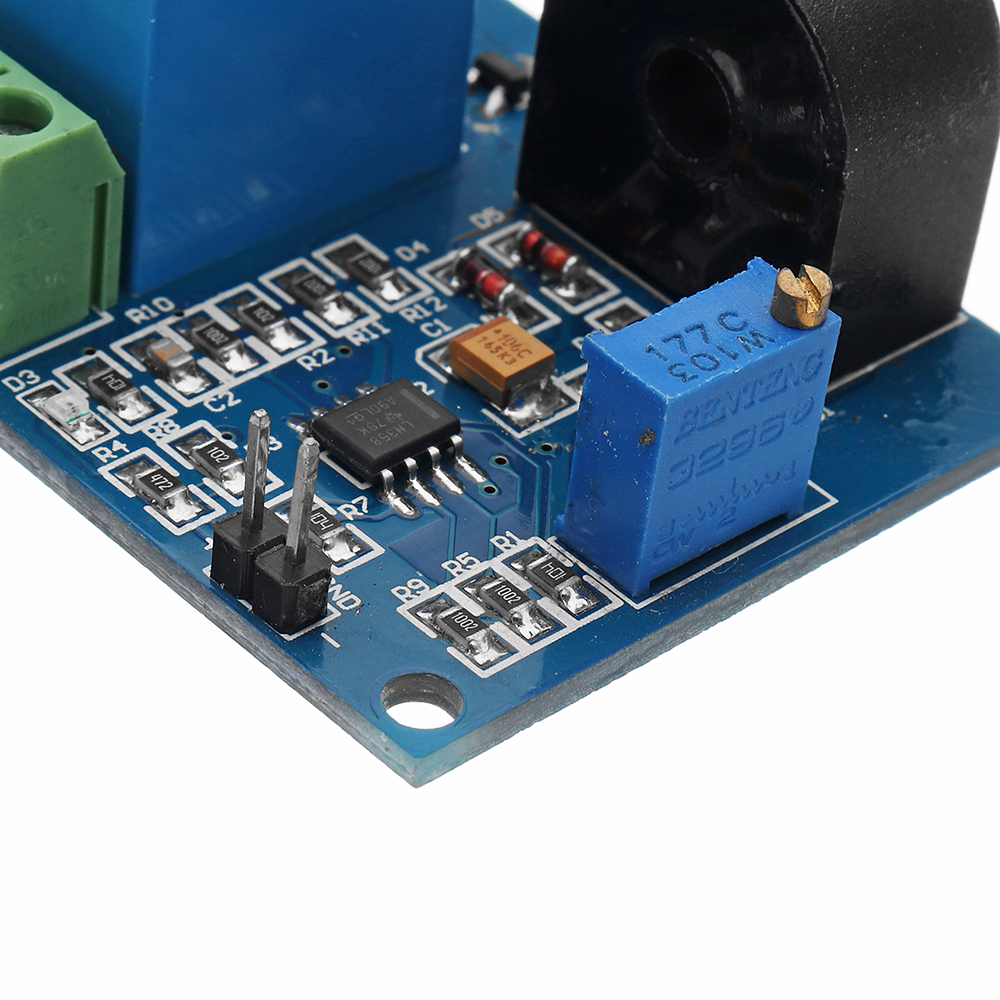

ポテンショメータを過電流保護ポイントに設定することにより、右方向に調整すると検出電流が減少します。

ベローズとして：

1.変流器を介してワイヤを測定し、VCCとGNDをDC12V電源に接続します。

2. ポテンショメータを調整し、リレーのプルの音が聞こえたら (マルチメータの COM と NO で測定できます。リレーに接続されている場合は、オンになっているかどうかを確認できます。リレーに接続されている場合は、アクティブになっていることを意味します)、ポテンショメータを流れる電流を減らすか遮断します。この時点で過電流保護ポイントが特定されたときにリレーが解放された場合、テスト済みのワイヤ (接続されているかどうかをマルチメータの COM および NC 測定で使用できます。リレーに接続されている場合は、解放されたことを意味します)。

3.ワイヤを流れる電流を減らしたり遮断したりすると、リレーは解放されず、過電流保護ポイントを見つけるためにポテンショメータを調整し続ける必要があります。
