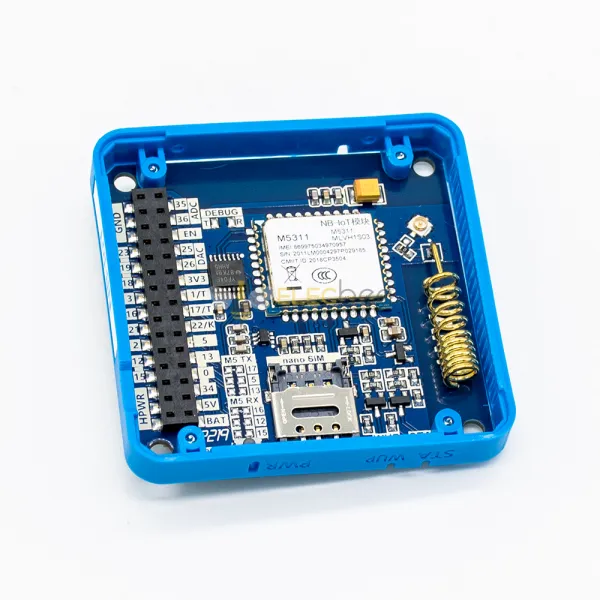

商品图

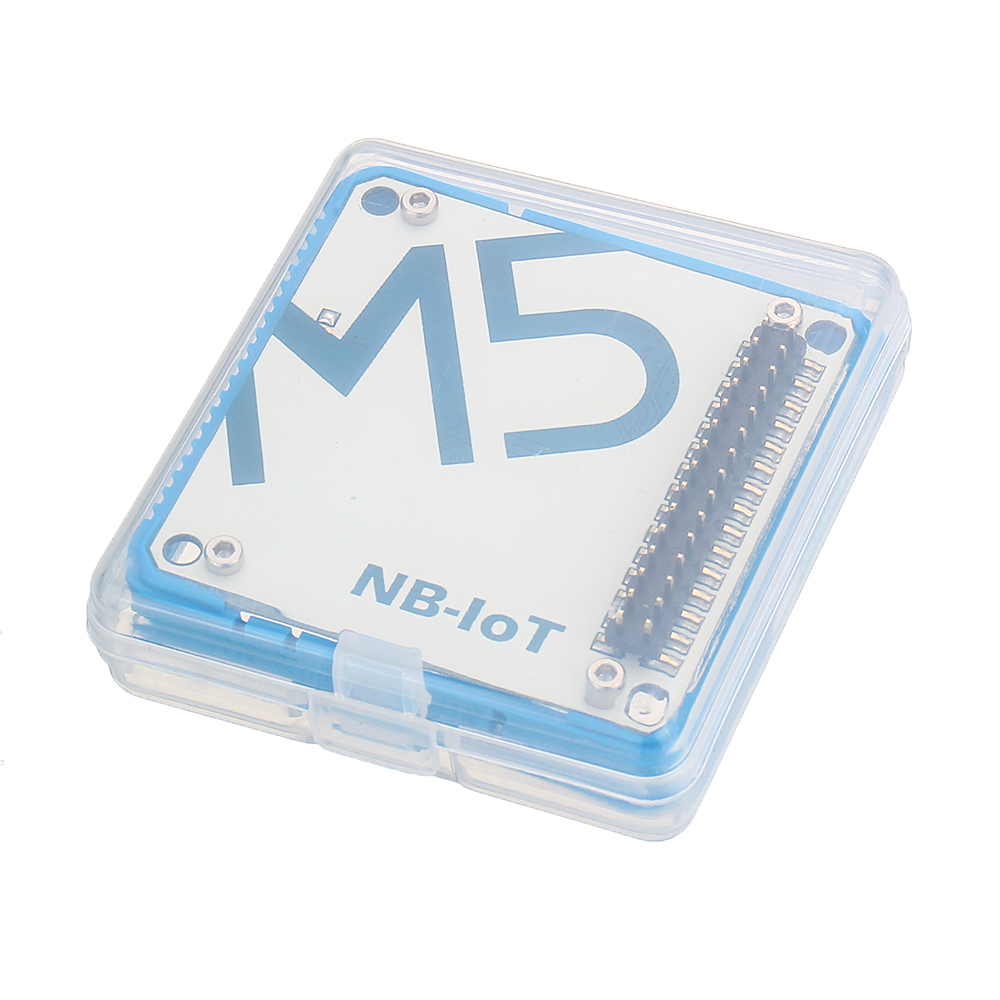

Elecbee NB-IoT 無線通信モジュール M5311 モジュール UART DC 5V

SKU: EB0042229
お気に入り

主要特徴

  • シリアル通信：UART
  • 製品の電源: 5V
  • シリアル通信: UART2 16/17
  • 2x アンテナ: スプリング / 外部
  • WUP、STA LED
  • 1x 電源ボタン
  • ナノSIM
  • M5311
    • パッケージ: LCC
    • 周波数帯域: B3/B8/B5
    • 持っている: -40°C ~ 85°C
    • NB-IoT サポート LTE Cat NB2*
    • LTE Cat NB1 速度 (kbps):
    • シングルトーン:15.625(UL)/21.25(DL)
      • マルチトーン:62.5(UL)/21.25(DL)
    • SMS: PDU/TEXT モード
    • ネットワーク プロトコル:
      • IPv4/IPv6/UDP/TCP/
      • CoAP/LwM2M/HTTP/MQTT/TLS
    • 電源投入:
      • 2.1V ~ 3.6V,Typ 3.3V (低電圧版)
      • & 3.0V ~ 3.6V,Typ 3.3V (固定電圧版)
    • 消費：
      • 3uA@PSM 0.4mA@アイドルモード(DRx=1.28S)
      • 167mA@Tx(23dBm/15kHzST) 54mA@Rx -出力電力: 23dBm±2dB
    • 証明書: CCC/SRRC/NAL/GTI
  • 製品サイズ：54.2mm×54.2mm×12.8mm
  • 製品重量：13.3g

もっと見る
Datasheet
EB0042229
説明

説明：

これは無線通信モジュールです。NB-IoTChina Mobile が製造した M5311 モジュール。 M5311 の寸法は 16mm * 18mm * 2.2mm で、非常に小さく、より柔軟な寸法要件のユーザーに便利です。

LCC を搭載したパッケージにより、標準 SMT による迅速な生産が可能になり、過酷な環境でより信頼性の高い接続方法とパフォーマンスが提供されます。
この M5311 モジュールの電力要件は最低 2.1V で、単三電池がサポートされており、単三電池の電力を十分に活用して、端末デバイスに非常に低消費電力のソリューションを提供できます。
M5311 は、豊富な外部インターフェイスとプロトコル スタックを提供し、周辺センサーをサポートします。

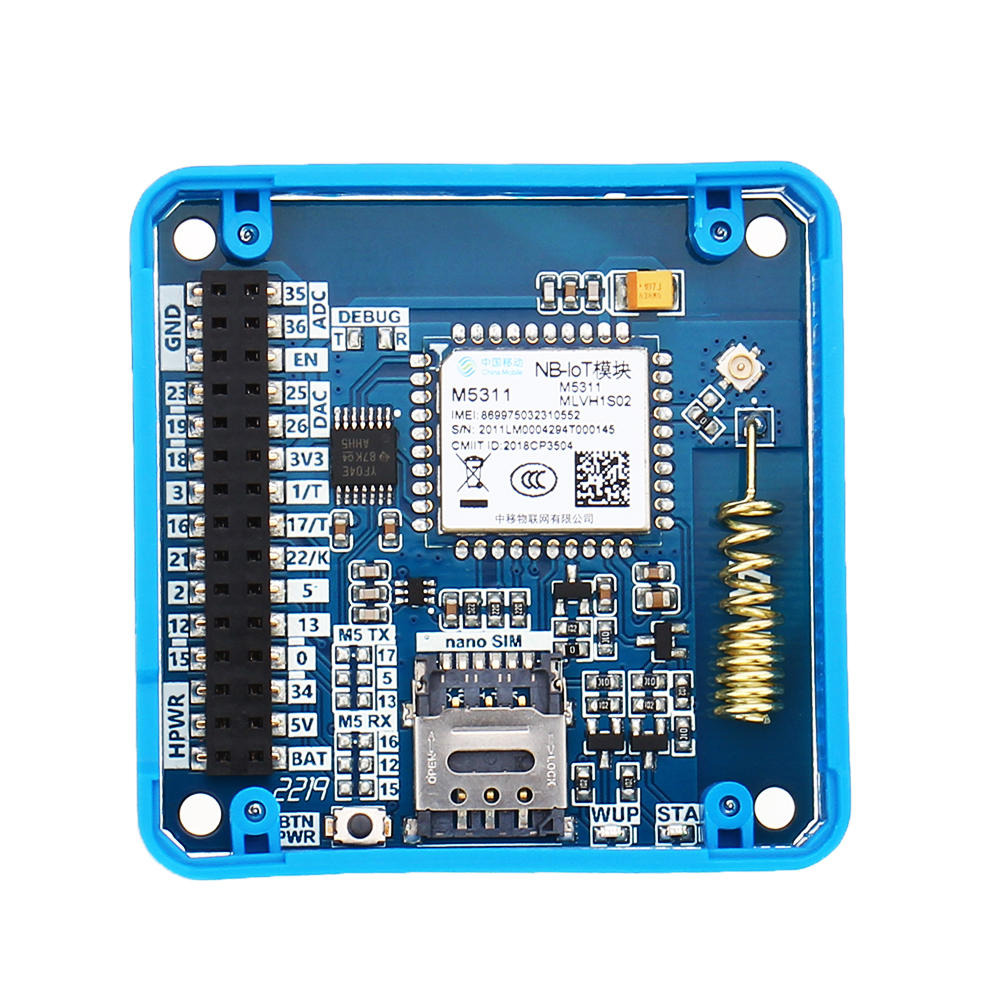

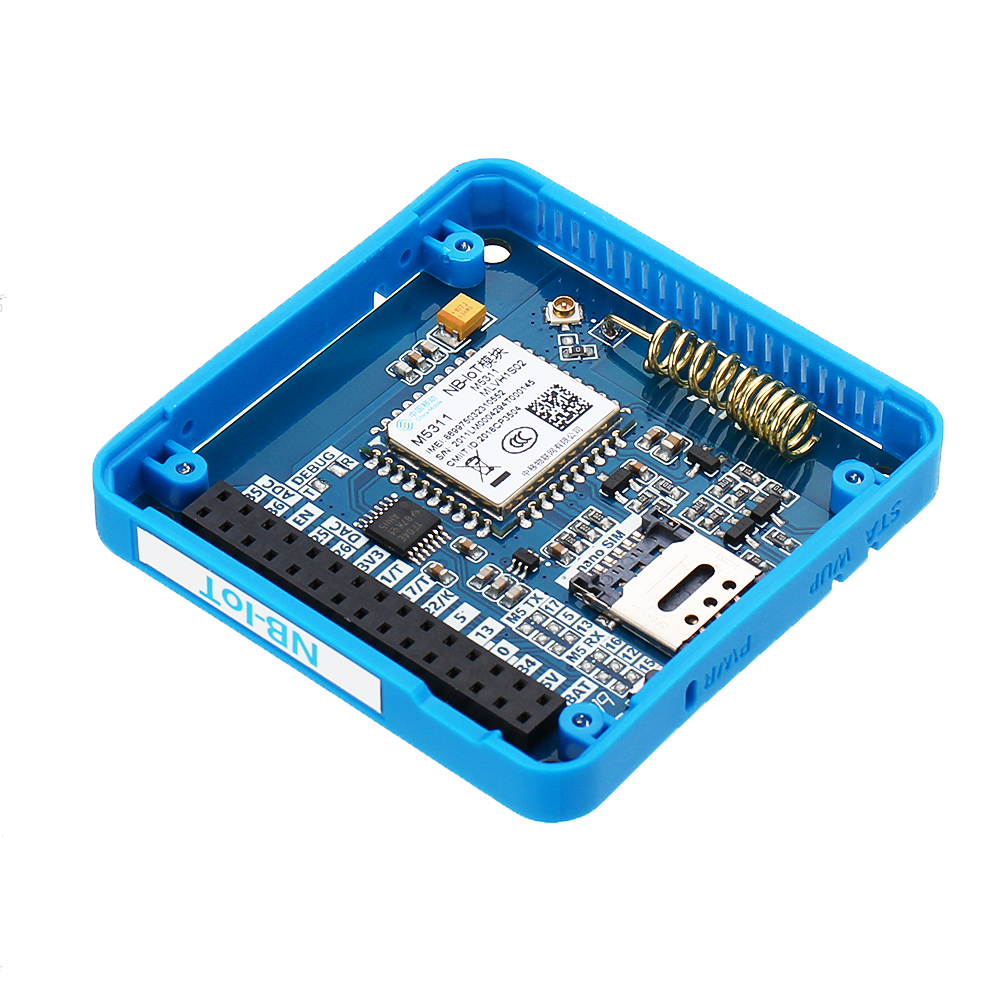

M5311 に基づいて、NB-IoT モジュール、WUP、STA LED、3 つの代替 UART、1 つの電源ボタン、および 2 つの代替アンテナに関する追加のハードウェア リソースを提供しています。

電源操作:

  • 電源オン: GPIO2 は 2 秒間 HIGH のまま
  • 電源オフ: GPIO2 は 8 秒間 HIGH のまま
  • 電源オン：ボタンを2秒間長押し
  • 電源オフ：ボタンを8秒間長押し
  • リセットモジュール: GPIO26 HIGH

NB-IoT の詳細: NarrowBand-Internet of Things (NB-IoT) は、幅広い新しい IoT デバイスとサービスを可能にするために開発された、標準ベースの低電力広域 (LPWA) テクノロジです。 NB-IoT は、ユーザー デバイスの消費電力、システム容量、スペクトル効率を大幅に改善します。 10 年以上のバッテリ寿命は、幅広いユース ケースに対応できます。すべての主要なモバイル機器、チップセット、およびモジュール メーカーによってサポートされている NB-IoT は、2G、3G、および 4G モバイル ネットワークと共存できます。 また、ユーザー ID の機密性、エンティティ認証、機密性、データの整合性、モバイル機器の識別など、モバイル ネットワークのすべてのセキュリティおよびプライバシー機能も利用できます。 NB-IoT は、屋内カバレッジ、低コスト、長いバッテリー寿命、および高い接続密度に特に重点を置いています。 NB-IoT は LTE 標準のサブセットを使用しますが、帯域幅を 200kHz の単一の狭帯域に制限します。 下り通信にOFDM変調方式、上り通信にSC-FDMA方式を採用

  • 1x NB-IoT モジュール

応用：

  • スマート ウェアラブル デバイス
  • スマートパーキング
  • スマートメーター
  • 都市の IoT

一部の国内キャリア周波数帯域:

参考までに

北米B4（1700）、B12（700）、B66（1700）、B71（600）、B26（850）
太平洋アジアB1(2100)、B3(1800)、B5(850)、B8(900)、B18(850)、B20(800)、B26(850)、B28(700)
ヨーロッパ：B3（1800）、B8（900）、B20（800）
ラテンアメリカB2(1900)、B3(1800)、B5(850)、B28(700)
独立国家共同体B3（1800）、B8（900）、B20（800）
サハラ以南のアフリカB3(1800)、B8(900)
中東、北アフリカB8(900)、B20(800)

回路図:


  • NB-IoT-Wireless-Communication-Module-M5311-Module-UART-DC-5V-With-Nano-IOT-SIM-Card-1551143

    NB-IoT-Wireless-Communication-Module-M5311-Module-UART-DC-5V-With-Nano-IOT-SIM-Card-1551143

    NB-IoT-Wireless-Communication-Module-M5311-Module-UART-DC-5V-With-Nano-IOT-SIM-Card-1551143

    NB-IoT-Wireless-Communication-Module-M5311-Module-UART-DC-5V-With-Nano-IOT-SIM-Card-1551143
    : https://github.com/m5stack/M5-Schematic/blob/master/Modules/module_nb_iot_sch.pd%0A%0A
