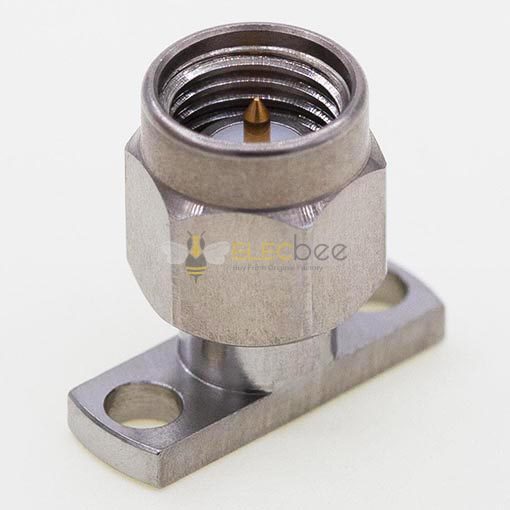

Elecbee SMAオスコネクタ、12.7 x 4.8mm / 0.500 x 0.190インチフランジ（0.23mm / .009インチピン用）
SKU: EB-DRF-0166
お気に入り
主要特徴
- 防水設計のSMAメスコネクタで信頼性の高い信号伝送を実現。
- 0.23mmピン対応で、高精度RFアプリケーションに最適。
- 1Mのシングルエンドケーブル、直型メスはんだ付け接続で簡単設置。
もっと見る
説明
品番：EB-DRF-0166
説明: SMA オス コネクタ、12.7 x 4.8mm / 0.500 x 0.190 インチ フランジ プラグ レセプタクル、0.23mm / .009 インチ ピン用。
この EB-DRF-0166、サイズ 12.7 x 4.8mm / 0.500 x 0.190 インチの 2 穴フランジ オス SMA コネクタ、ピン 0.23mm / 0.009 インチのフランジ プラグ レセプタクル、DC ～ 27GHz の周波数範囲、50Ω インピーダンス、VSWR 1.10:1 (最大) DC~18GHz および 1.15:1 (最大) 18GHz~27GHz、500 サイクルの耐久性、-55°C~+165°C の動作温度。
利点
- 小さいサイズ
- 高信頼性
- 優れた機械的性能
- DCから27GHzまでの広い周波数範囲
アプリケーション
- 汎用試験
- フィールド交換用コネクタ
- ラックおよびパネル マウント アプリケーション
- ピン用レセプタクル 0.23mm / 0.009″
主な機能
| 極性 | 標準 |
| コネクタの種類 | SMA |
| コネクタの性別 | 男 |
| インピーダンス | 50Ω |
| 体型 | 真っ直ぐ |
| パネル取り付け | 2穴フランジ |
| 取り付け方法 | フィールド交換 |
| 周波数範囲 | DC～27GHz |
パフォーマンス機能
| VSWR： | DC~18GHz: 1.10:1 (最大) |
| 18GHz~27GHz:1.15:1 (最大) | |
| 接触抵抗 | 中心導体≤3.0mΩ |
| 外部導体≤2.0mΩ | |
| 絶縁抵抗 | ≧5000MΩ |
| 耐電圧 | 1000V |
| 耐久性 | 500サイクル |
| 動作温度 | -55℃～+165℃ |
素材仕様
| ハウジング | タイプ 303 ステンレス鋼 |
| ポリッシュ & 不動態化 | |
| センター連絡先 | ベリリウム銅メッキ |
| ゴールド (MIL-G-45204) | |
| 絶縁体 | PTFE & PEI |
