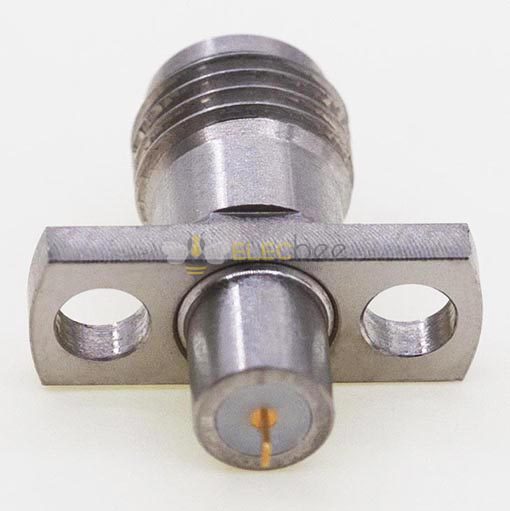

Elecbee SMAメスコネクタ、12.7 x 4.8mm / 0.500 x 0.190インチフランジ、0.8mm垂直フラットピン
SKU: EB-DRF-0147
お気に入り
主要特徴
- 12.7 x 4.8mmフランジ付き小型SMAメスコネクタ。
- 0.8mm垂直ピンで安定したRF接続を実現。
- はんだ接続で耐久性と信号の安定性を確保。
- D-Subコンボおよび13W3ステーキング対応。
もっと見る
説明
品番：EB-DRF-0147
説明: SMA メス コネクタ – 12.7 x 4.8mm / 0.500 x 0.190 インチ フランジ ジャック、0.80 x 0.20mm / 0.031 x 0.008 インチ垂直フラット ピン付き。
この EB-DRF-0147、サイズ 12.7 x 4.8 mm / 0.500 x 0.190 インチのフランジ ジャックおよび 0.80 x 0.20 mm / 0.031 x 0.008 インチの垂直フラット ピン端子を備えた 2 穴フランジ メス SMA コネクタ、DC ～ 27 GHz の周波数範囲、50 Ω インピーダンス 、DC~18GHz で VSWR 1.10:1 (最大)、18GHz~27GHz で 1.15:1 (最大)、500 サイクルの耐久性、-55°C~+165°C の動作温度。
利点
- 小さいサイズ
- 高信頼性
- 優れた機械的性能
- DCから27GHzまでの広い周波数範囲
アプリケーション
- 汎用試験
- SMA バルクヘッド フランジ接続
- ラックおよびパネル マウント アプリケーション
- 0.80mm / 0.031インチ垂直フラットピン
主な機能
| 極性 | 標準 |
| コネクタの種類 | SMA |
| コネクタの性別 | 女性 |
| インピーダンス | 50Ω |
| 体型 | 真っ直ぐ |
| パネル取り付け | 2穴フランジ |
| 取り付け方法 | 半田 |
| 周波数範囲 | DC～27GHz |
パフォーマンス機能
| VSWR： | DC~18GHz: 1.10:1 (最大) |
| 18GHz~27GHz:1.15:1 (最大) | |
| 接触抵抗 | 中心導体≤3.0mΩ |
| 外部導体≤2.0mΩ | |
| 絶縁抵抗 | ≧5000MΩ |
| 耐電圧 | 1000V |
| 耐久性 | 500サイクル |
| 動作温度 | -55℃～+165℃ |
素材仕様
| ハウジング | タイプ 303 ステンレス鋼 |
| ポリッシュ & 不動態化 | |
| センター連絡先 | ベリリウム銅メッキ |
| ゴールド (MIL-G-45204) | |
| 絶縁体 | PTFE & PEI |
