IlConnettore SMAè un 50 ohmConnettore RForiginariamente progettato per prestazioni a 18 GHz, ma l'interfaccia standard può funzionare a 24 Ghz. La frequenza estesa supporta anche prestazioni a 26,5 GHz. I connettori SMA sono uno dei connettori più comunemente utilizzati per le applicazioni di connettori a microonde e RF e le loro dimensioni, prestazioni e costi sono considerazioni chiave. L'interfaccia del connettore SMA utilizza un dielettrico in PTFE (Teflon).
connettori SMAsono:
- Piccolo rispetto ai connettori che li hanno preceduti, come i tipi BNC e N.
- Adatto per l'uso a frequenze fino a 18 GHz.
- Ampiamente usato nell'industria per quelle frequenze.
- Abbastanza robusto contro vibrazioni, inserimenti ripetuti e altri abusi
- Disponibile su una vasta gamma di tipi di cavi coassiali

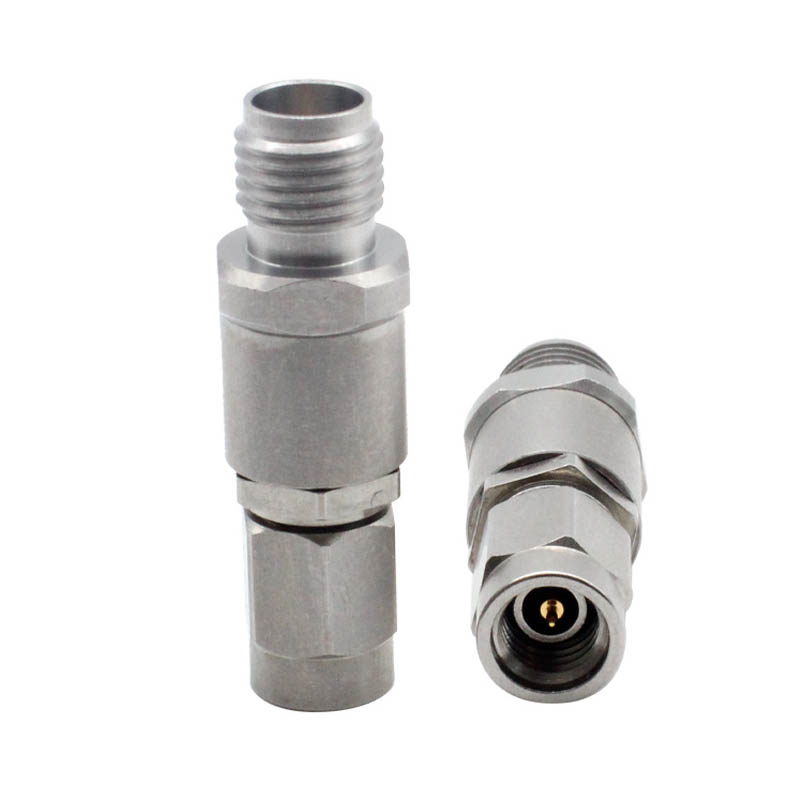

Il connettore SMA e il connettore da 3,5 mm sono connettori compatibili. I connettori SMA sono interfacce economiche e con prestazioni inferiori. E per molte prestazioni, il connettore da 3,5 mm è molto meglio del connettore SMA, come tolleranze meccaniche, stabilità, prestazioni di temperatura, SWR, ripetibilità e perdita.
È facile discriminare quale tipo di connettore è costituito dal materiale attraverso il pin centrale. Il connettore SMA ha sfere in schiuma, mentre il connettore da 3,5 mm utilizza un'interfaccia aerea.
Per motivi di prezzo, i connettori da 3,5 mm vengono generalmente utilizzati per le applicazioni di misurazione e i connettori SMA vengono utilizzati per la produzione. Pertanto, non è raro che il rivestimento e il graffio della SMA influiscano sulla connessione. A causa del prezzo di 3,5 mm, i connettori SMA e 3,5 mm devono essere miscelati con cura. Evitare danni ai pin dei connettori SMA e 3,5 mm.
Le caratteristiche principali del connettore sma e 3,5 mm sono le seguenti
Come si può vedere dalla tabella sopra, le dimensioni dell'apertura del conduttore interno dei connettori maschio e femmina dei due connettori sono relativamente vicine e la dimensione della filettatura del conduttore esterno utilizza lo stesso standard, ma la dimensione del conduttore esterno, la frequenza di taglio, il dielettrico isolante materiale, ecc. esistono. Grandi differenze, se utilizzate da diversi tipi di interconnessioni di connettori, influiranno sulle prestazioni di trasmissione o sulla precisione del test.
Dopo aver letto questo articolo, ci auguriamo che tu possa saperne di più sul connettore SMA e sul connettore da 3,5 mm.Elecbee.comè un negozio online per vendere molti tipi di prodotti elettronici acquistati dalla fabbrica OEM originale in Cina con alta qualità e prezzo competitivo. Maggiori dettagli sul connettore SMA o sul connettore RF, contattaci all'indirizzo support@elecbee.com.
