Elecbee CJMCU-1232 ADS1232 Scheda convertitore analogico-digitale a 24 bit ADS1232IPWR a basso rumore

SKU: EB0050735

Preferiti

Caratteristiche principali

Front-end completo per sensori a ponte
Fino a 23,5 bit effettivi
PGA integrato a basso rumore
Rumore RMS:
17nV a 10SPS (PGA = 128)
44nV a 80SPS (PGA = 128)
Risoluzione senza rumore a 19,2 bit con guadagno = 64
Reiezione simultanea di oltre 100 dB a 50 Hz e 60 Hz
Orologio flessibile:
Oscillatore interno a bassa deriva (±3%) Cristallo esterno opzionale
Guadagni selezionabili di 1, 2, 64 e 128
Semplici misurazioni raziometriche: riferimento di tensione esterno fino a 5 V
Velocità dati selezionabili 10SPS o 80SPS
Ingresso differenziale a due canali con sensore di temperatura integrato (ADS1232)
Ingresso differenziale a quattro canali (ADS1234)
Interfaccia digitale seriale semplice
Intervallo di alimentazione: da 2,7 V a 5,3 V
Intervallo di temperatura da -40°C a +105°C

Applicazioni:

Pesare le bilance
Estensimetri
Sensori di pressione
Controllo dei processi industriali

Mostra di più

Specifiche

Mostra prodotti simili >

Attributo

Valore

Cerca

Capacità wireless

Bluetooth + cellulare

Modello

Mostra prodotti simili >

Descrizione

Descrizione:

ADS1232 e ADS1234 sono convertitori analogico-digitale (ADC) di precisione a 24 bit. Con un amplificatore a guadagno programmabile (PGA) a basso rumore integrato, un ADC di precisione e un oscillatore interno, ADS1232/4 fornisce una soluzione front-end completa per applicazioni con sensori a ponte, tra cui bilance, estensimetri e sensori di pressione.

Il multiplexer di ingresso accetta due (ADS1232) o quattro (ADS1234) ingressi differenziali. L'ADS1232 include anche un sensore di temperatura integrato per monitorare la temperatura ambiente. Il PGA integrato a basso rumore ha un guadagno selezionabile di 1, 2, 64 o 128 che supporta un ingresso differenziale a fondo scala di ±2,5 V, ±1,25 V, ±39 mV o ±19,5 mV. L'ADC ha una risoluzione effettiva di 23,5 bit ed è composto da un modulatore di 3° ordine e da un filtro digitale di 4° ordine. Sono supportate due velocità dati: 10SPS (con reiezione sia a 50Hz che a 60Hz) e 80SPS. L'ADS1232/4 può essere sincronizzato esternamente utilizzando un oscillatore o un cristallo. È disponibile anche un oscillatore interno che non richiede componenti esterni. La calibrazione dell'offset viene eseguita su richiesta e l'ADS1232/4 può essere messo in modalità standby a basso consumo o spento completamente in modalità di spegnimento. Tutte le funzioni dell'ADS1232/4 sono gestite tramite un semplice controllo a perno. Non ci sono registri digitali da programmare per semplificare lo sviluppo del software. I dati vengono emessi su un'interfaccia seriale facilmente isolata che si collega direttamente all'MSP430 e ad altri microcontrollori.

L'ADS1232 è disponibile in un pacchetto TSSOP-24 e l'ADS1234 è in un TSSOP-28. Entrambi sono completamente specificati da -40°C a +105°C.

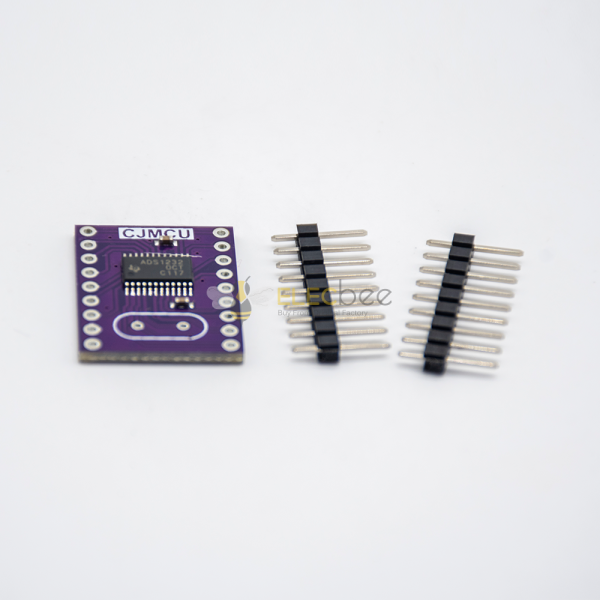

1 scheda convertitore da analogico a digitale a 24 bit

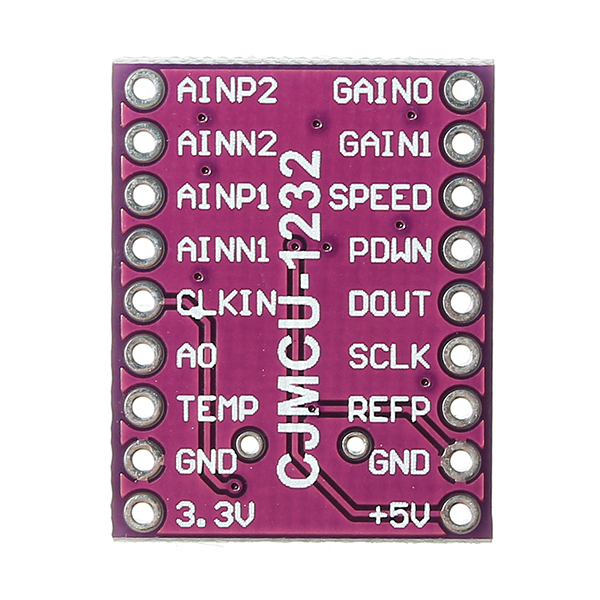

CJMCU-1232-ADS1232-24bit-Analog-to-Digital-Converter-Board-ADS1232IPWR-Ultra-Low-Noise-1103109
