Elecbee Module émetteur laser Laser Tx avec distance focale réglable pour Arduino - produits compatibles avec les cartes officielles Arduino

Description:

C'est l'un des dispositifs de communication parmi les M5Units, un émetteur laser à distance focale réglable. Il est principalement construit avec une diode laser

Les dispositifs de communication laser sont des connexions sans fil à travers l'atmosphère. Ils fonctionnent de la même manière que les liaisons à fibre optique, sauf que le faisceau est transmis à travers l'espace libre. Alors que l'émetteur et le récepteur doivent exiger des conditions de visibilité directe, ils ont l'avantage d'éliminer le besoin de droits de diffusion et de câbles enterrés. Les systèmes de communication laser peuvent être facilement déployés car ils sont peu coûteux, petits, de faible puissance et ne nécessitent aucune étude d'interférence radio. Deux faisceaux parallèles sont nécessaires, un pour l'émission et un pour la réception. Nous avons donc un LASER.RX en parallèle.

Le type de port de cet appareil est PORTB.

avertissement!!! laser est dangereux pour l'être humain, ne dirigez pas un pointeur laser vers la tête d'une personne. Ceci afin d'éviter que le faisceau ne pénètre dans leurs yeux, ce qui pourrait leur causer des lésions oculaires. N'oubliez pas que les gens peuvent bouger de façon inattendue, il est donc conseillé de se tenir à l'écart de leur tête.

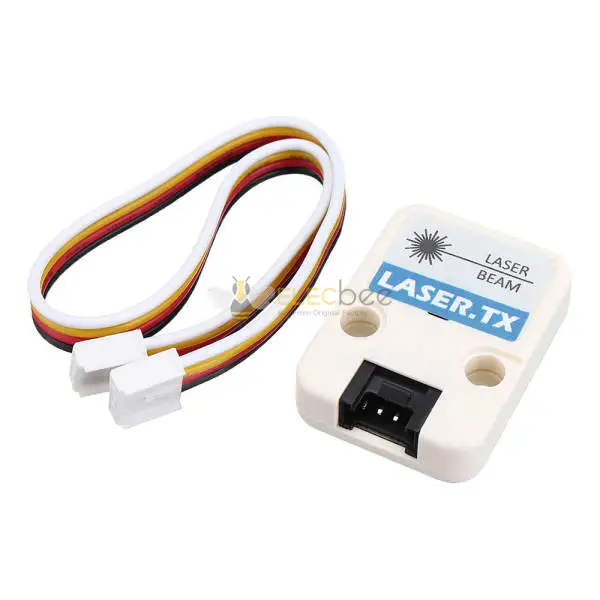

• 1x unité LASER.TX
• 1x câble GROVE

Application:

• Système de communication laser dans l'espace.

Schématique:

EasyLoader

cliquez pour télécharger EasyLoader

: https://m5stack.oss-cn-shenzhen.aliyuncs.com/EasyLoader/Unit/LASER/EasyLoader_LASER_TX.exe

1.EasyLoader est un graveur de programme simple et rapide. Chaque page de produit dans EasyLoader fournit un programme de cas lié au produit. Il peut être gravé sur le maître en quelques étapes simples et une série de vérifications de fonction peut être effectuée.

2. Après avoir téléchargé le logiciel, double-cliquez pour exécuter l'application, connectez le périphérique M5 à l'ordinateur via le câble de données, sélectionnez les paramètres du port, cliquez sur"Brûler"pour commencer à brûler. (Pour la gravure M5StickC, veuillez régler le débit en bauds sur 750000 ou 115200)

3. Actuellement, EasyLoader ne convient qu'au système d'exploitation Windows, compatible avec le système M5 adopte ESP32 comme hôte central de contrôle. Avant d'installer pour M5Core, vous devez installer le pilote CP210X (vous n'avez pas besoin d'installer avec M5StickC comme contrôleur)Cliquez ici pour voir le tutoriel d'installation du pilote: https://docs.m5stack.com/#/en/related_documents/M5Burner?id=install-usb-driver

Code:

1. pour IDE

Pour obtenir le code complet, veuillez cliquer surici: https://github.com/m5stack/M5Stack/tree/master/examples/Unit/LASER.

  Copier dans le presse-papierErreurCopié

Carte des broches :

M5 PORTB	GPIO36	GPIO26	5V	Terre
LASER_TX	/	TX	5V	Terre

Vidéo:

Démo: https://img.elecbee.com/eb/download/video/LASER-TX-RX.mp4
