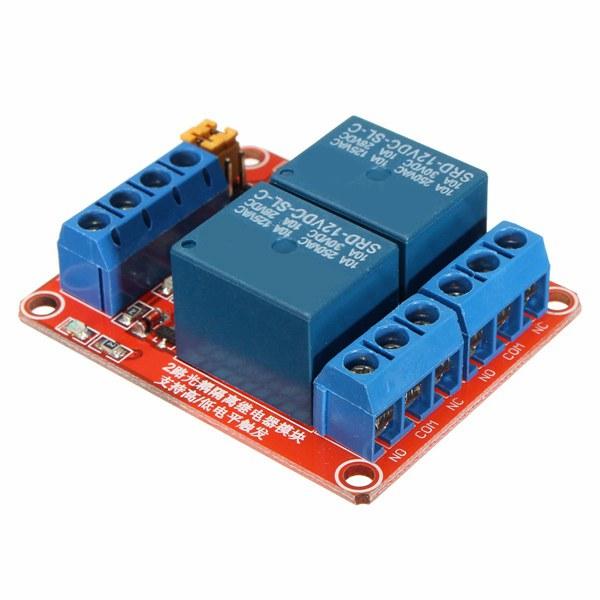

Elecbee Module de relais 3 pièces 12V 2 canaux avec prise en charge de l'optocoupleur déclencheur de haut niveau bas

1. Le module utilise un relais de qualité authentique, une charge maximale d'interfaces normalement ouvertes : AC 250 V/10 A, DC 30 V/10 A.
2. Utilisation de l'isolation SMD OPTOCOUPLER, capacité de conduite, performances stables; courant de déclenchement 5mA
3. La tension du module est de 5 V/9 V/12 V/24 V sont disponibles
4. Le module peut être réglé sur haut ou bas déclenché par un cavalier
5. Conception tolérante aux pannes, même si la ligne de commande est cassée, le relais ne fonctionnera pas
6. L'indicateur d'alimentation (vert), l'indicateur d'état du relais (rouge)
7. Conception d'interface humaine, toutes les interfaces peuvent être connectées directement via des fils de câblage terminaux, très pratique
8. Taille du module : 50 mm * 40 mm * 16 mm (L * W * H)
9. A quatre trous de boulons de montage, trou de 3,1 mm

Interface:

1. DC + : alimentation positive (tension requise par le relais, il y a 5 V/9 V/12 V/24 V au choix)
2. DC-xa0: connexion d'alimentation négative
3. IN1xa0: 1 signal de canal pour déclencher la fin, vous pouvez définir un relais de contrôle de niveau haut ou bas.
3. IN2: signal à 2 canaux pour déclencher la fin, vous pouvez définir un relais de contrôle de niveau haut ou bas

Les sorties:

NO1: Après un relais, les interfaces normalement ouvertes, le relais avant le flottement, la traction en court-circuit avec COM1
COM1xa0: 1 interface commune de relais
NC1: 1 relais port normalement fermé, relais COM1 court-circuité avant et après le pull-vacant
NO2: interface de relais normalement ouverte à 2 voies, le relais avant de flotter, retirer et COM2 court
COM2xa0: 2 relais d'interface commune
NC2: relais d'interface de relais normalement fermé à 2 canaux court avant et COM2, tirez le poste vacant

Sélection de déclenchement haut et basxa0:

S1 en tant que sélection de déclenchement de relais de haut et bas
S2 haut et bas pour la sélection du déclencheur de relais bidirectionnel
Livré avec un court-circuit bas, le déclenchement du relais correspondant est bas, tandis que l'extrémité haute du court-circuit haut déclenche

Sélection de déclenchement haut et basxa0:

Cavalier court avec LOW déclenché lorsqu'il est connecté
Lorsque le cavalier est haut avec un déclencheur court haut
