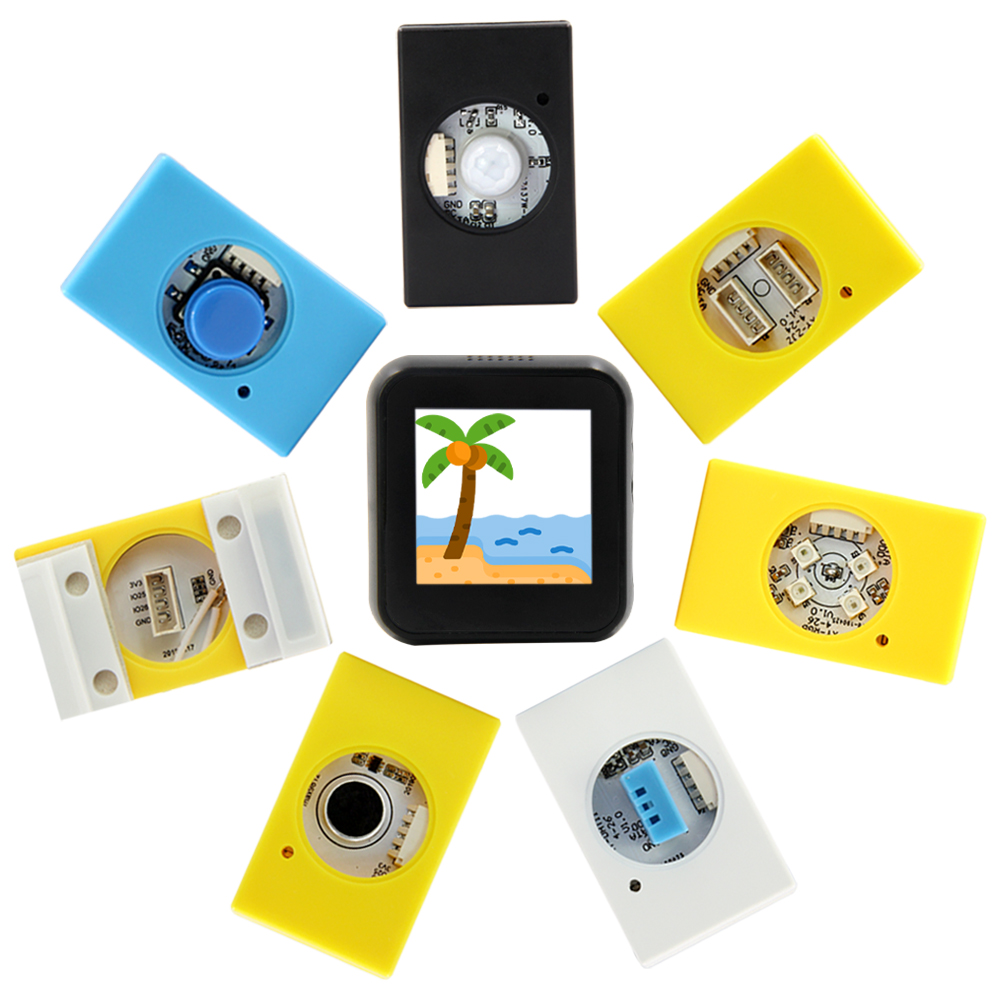

Elecbee Kit de desarrollo de sensores Programación STEM Módulo de sensor educativo Sensor de funciones múltiples

Más información:





Especificaciones de hardware
conjunto de chips	ESP32, MCU de doble núcleo, administración de energía de PMU
DESTELLO	Flash QSPI 16 MB / PSRAM 8 MB
SRAM	SRAM de 520 kB
Botón	tecla de encendido, IO36
Función extendida	Versión mejorada de referencia y kit de sensores
USB a TTL	CP2104
Interfaz modular	UART, SPI, SDIO, I2C, LED PWM, PWM, I2S, IRGPIO, sensor táctil de condensador, ADC, DACLNA
reloj de a bordo	oscilador de cristal de 40 MHz
Tensión de trabajo	2,7 V-3,6 V
corriente de trabajo	Acerca de 70mA
Corriente de sueño	Acerca de 3mA
Rango de temperatura de trabajo	-40℃~ +85℃
Tamaño y peso	46,47*43*20,4mm 43,19g
Mostrar:	Pantalla táctil capacitiva LCD de 1,54 pulgadas
Sensor:	Acelerómetro de tres ejes BMA423, algoritmo de conteo de pasos incorporado, reconocimiento/seguimiento de actividad, reconocimiento de gestos avanzado.
Reloj RTC:	PCF8563
Especificaciones de la fuente de alimentación
Fuente de alimentación	USB 5V/1A
Corriente de carga	500mA
Batería	batería de litio de 3,7 V
Wifi
Estándar	FCC/CE-ROJO/IC/TELEC/KCC/SRRC/NCC (chip esp32)
Protocoloo	802.11 b/g/n (802.11n, velocidad de hasta 150 Mbps) Polimerización A-MPDU y A-MSDU, compatible con intervalo de protección de 0,4 μS
Rango de frecuencia	2,4 GHz ~ 2,5 GHz (2400 M ~ 2483,5 M)
Potencia de transmisión	22dBm
Distancia de comunicación	300m
Bluetooth
Protocol	Cumple con el estándar bluetooth v4.2BR/EDR y BLE
Frecuencia de radio	con sensibilidad de -97dBm Receptor NZIF Clase-1, Clase-2 y Clase-3 emisor AFH
Frecuencia de audio	Frecuencia de audio CVSD y SBC
Especificación de software
modo wifi	Estación/SoftAP/SoftAP+Estación/P2P
mecanismo de seguridad	WPA/WPA2/WPA2-Empresa/WPS
Tipo de cifrado	AES/RSA/ECC/SHA
Actualización de firmware	Descarga UART/OTA (a través de la red/host para descargar y escribir firmware)
Desarrollo de software	Admite el desarrollo de servidores en la nube/SDK para el desarrollo de firmware de usuario
protocolo de red	IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
Configuración de usuario	AT + conjunto de instrucciones, servidor en la nube, android/iOSapp
sistema operativo	FreeRTOS

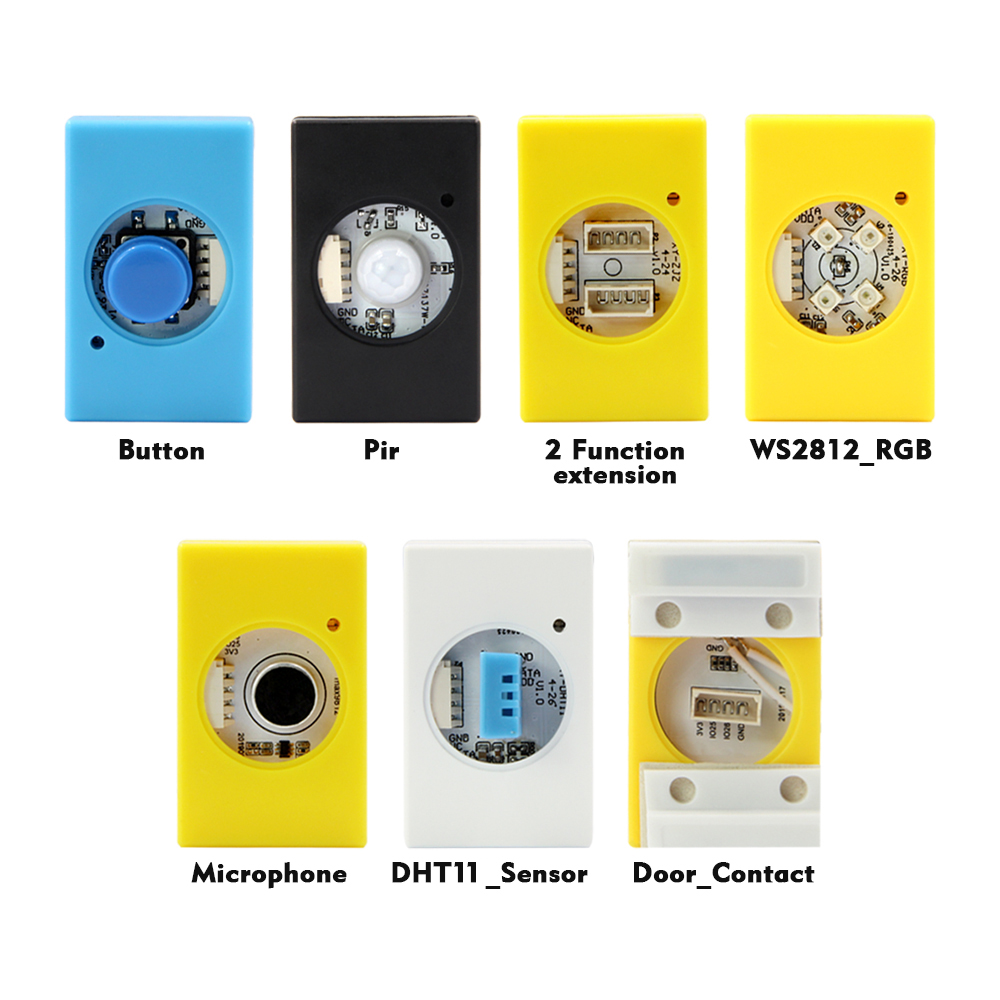

1. Módulo de botones:



Un interruptor que puede controlar el paso o circuito abierto. Generalmente, se utiliza como paso y se libera como circuito abierto.



Detalles de pines

ESP32	Atributos	Descripción
GPIO25	1 cable	Botón



2. Módulo RGB



Detalles de pines

ESP32	Atributos	Descripción
GPIO25	1 cable	WS2812

3. Módulo de detección humana Pir

Los sensores PIR se usan comúnmente para alarmas de seguridad y aplicaciones de iluminación automática.

El sensor PIR detecta el movimiento general pero no proporciona información sobre el motor o el objeto en movimiento



Detalles de pines

ESP32	Atributos	Descripción
GPIO25	1 cable	sensor de infrarrojos pir



4. Módulo DHT11:

Es un sensor combinado con componentes sensores de temperatura y humedad.

El procesador incorporado convierte los datos medidos de temperatura y humedad en señales digitales y luego envía los datos.



Detalles de pines

ESP32	Atributos	Descripción
GPIO25	1 cable	DHT11



5. Contacto de puerta

Puerta Contact es un dispositivo de alarma de seguridad. Se compone de un transmisor inalámbrico y un imán permanente. Se utiliza para detectar si puertas, ventanas, cajones, etc. están abiertos o movidos ilegalmente.



Detalles del pin

ESP32	Atributos	Descripción
GPIO25	1 cable	Door



6. Micrófono



El micrófono es un dispositivo, un transductor, que convierte el sonido en una señal eléctrica.



Detalles del pin

ESP32	Atributos	Descripción
GPIO33	1 cable	Micrófono



7. Función_extensión



El módulo de expansión se puede combinar libremente con varios módulos.



Detalles del pin

ESP32	Atributos	Descripción
GPIO25,26	NULO	Función_extensión

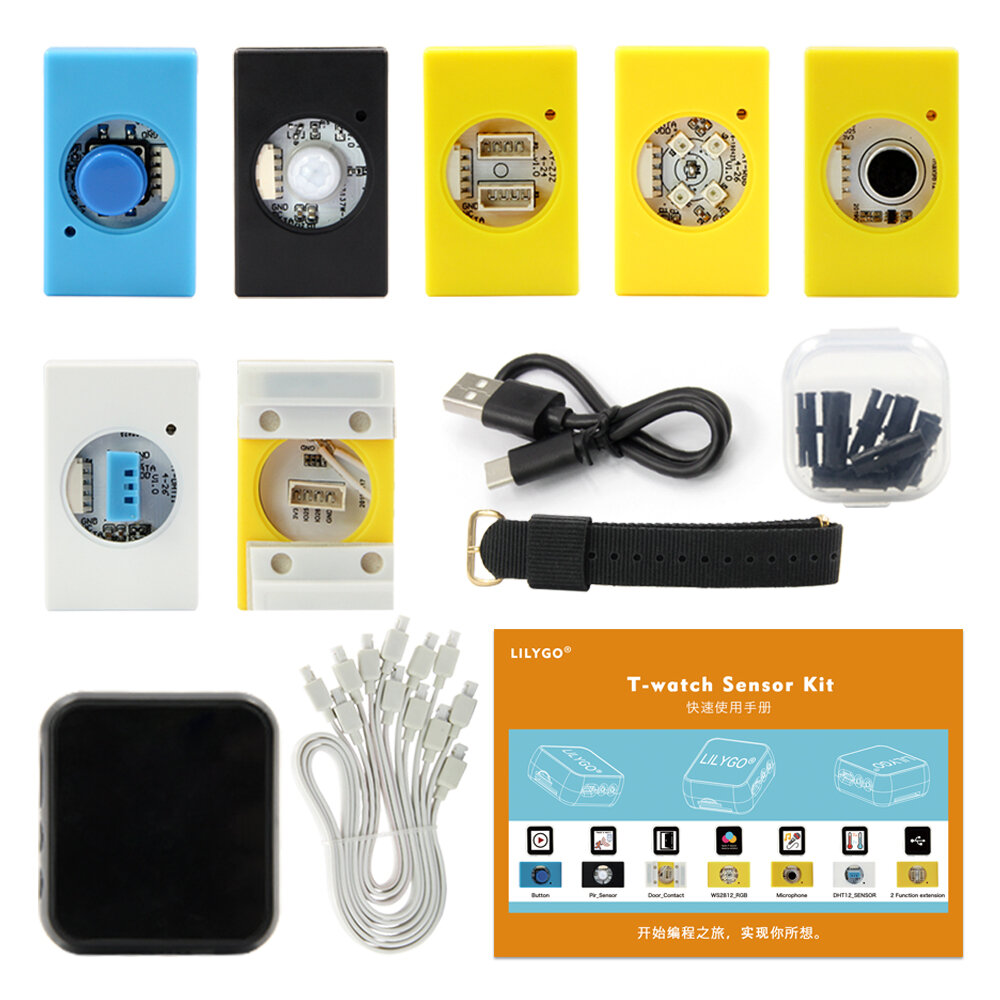

1 x reloj T TTGO básico

1 correa negra.

1 sensor DHT11.

1 sensor de botón.

1 sensor WS2812-RGB

1 sensor de contacto de puerta.

1 sensor de infrarrojos.

1 x sensor de extensión de 2 funciones

1 sensor de micrófono.

1 x una pequeña caja de pestillos para Lego

1 cable de carga USB-C.

3 x Cable de conexión del módulo (15 cm)

3 x cable de conexión del módulo (30 cm)

1 manual de producto.

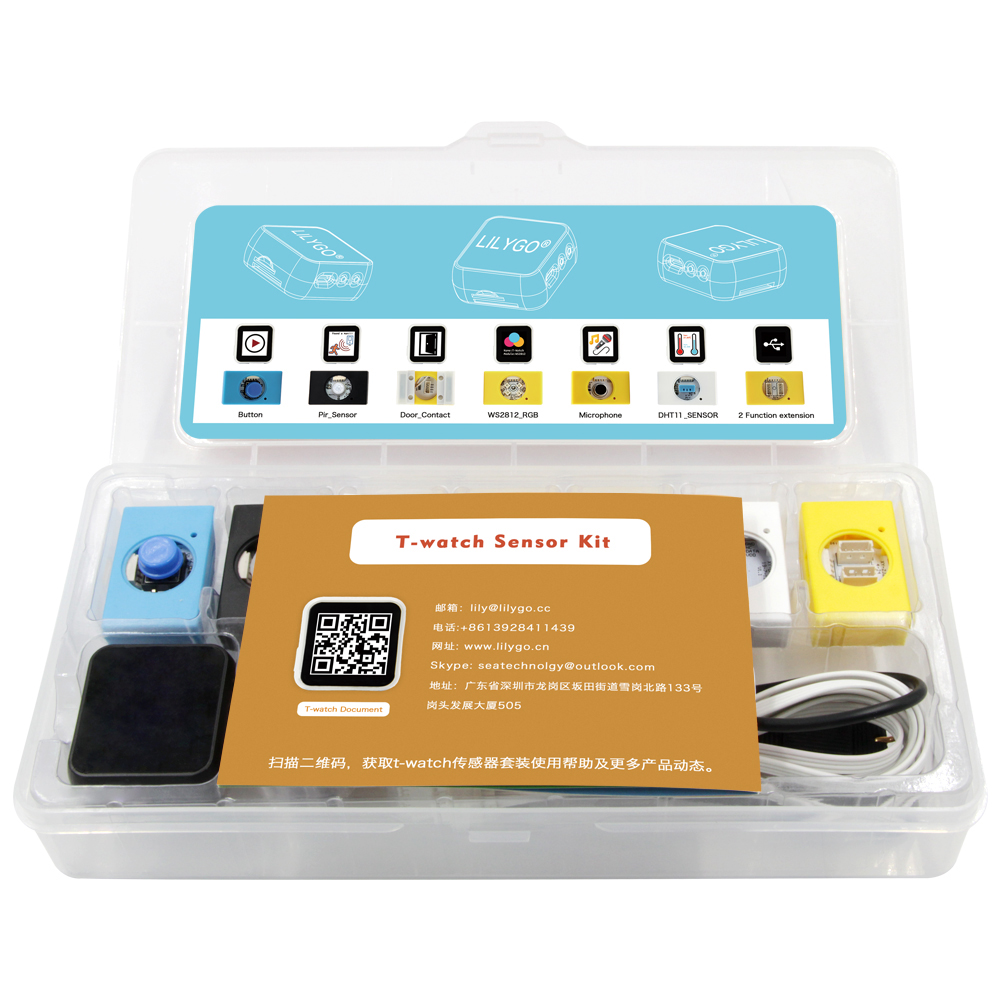

1 caja de plástico.
