Elecbee Módulo LAN base PoE W5500 con controlador Ethernet POE RS485/RS232 Reenvío de datos Compatibilidad con ESP-IDF
SKU: EB0048233
Favoritos
Características principales
Características del producto:
-Soporte PoE IEEE802.3 AF/AT
- Tensión de alimentación de entrada de CC: 9-24V
- acceso ethernet
- Puerto HT3.96 para admitir comunicación RS485/RS232
- Comunicación simultánea de 8 sockets de hardware independientes
- Admite protocolos TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Admite PHY Ethernet 10BaseT / 100Base-T integrado
- Fácil de fijar en la pared.
Aplicaciones:
- Controlador de Ethernet
- Reenvío de datos Ethernet y RS485/RS232
- Nodo de red Ethernet
Mostrar más
Datasheet
Descripción
Descripción:
La base PoE es una base M5 que implementa un chip controlador Ethernet W5500 con módulo PoE, que proporciona control de Ethernet integrado TCP/IP cableado para facilitar la conexión a Internet a los sistemas integrados. El W5500 integra una pila de protocolos TCP/IP, capa de enlace de datos (MAC) Ethernet 10/100M y capa física (PHY). Esta base admite comunicación RS485/RS232 y se puede utilizar como un servidor de puerto serie a Ethernet. Está específicamente diseñado para aplicaciones industriales. Se admite la tecnología PoE (Power over Ethernet). A través del módulo PoE incorporado, se puede suministrar energía directamente a la base a través del concentrador/interruptor PoE sin una fuente de alimentación separada. Viene con un par de conectores HT3.96, riel metálico y discos magnéticos para una fácil instalación. Los 6 pines del conector HT3.96 son de repuesto, puede conectarlos con una placa adaptadora RS485 o RS232 como desee.

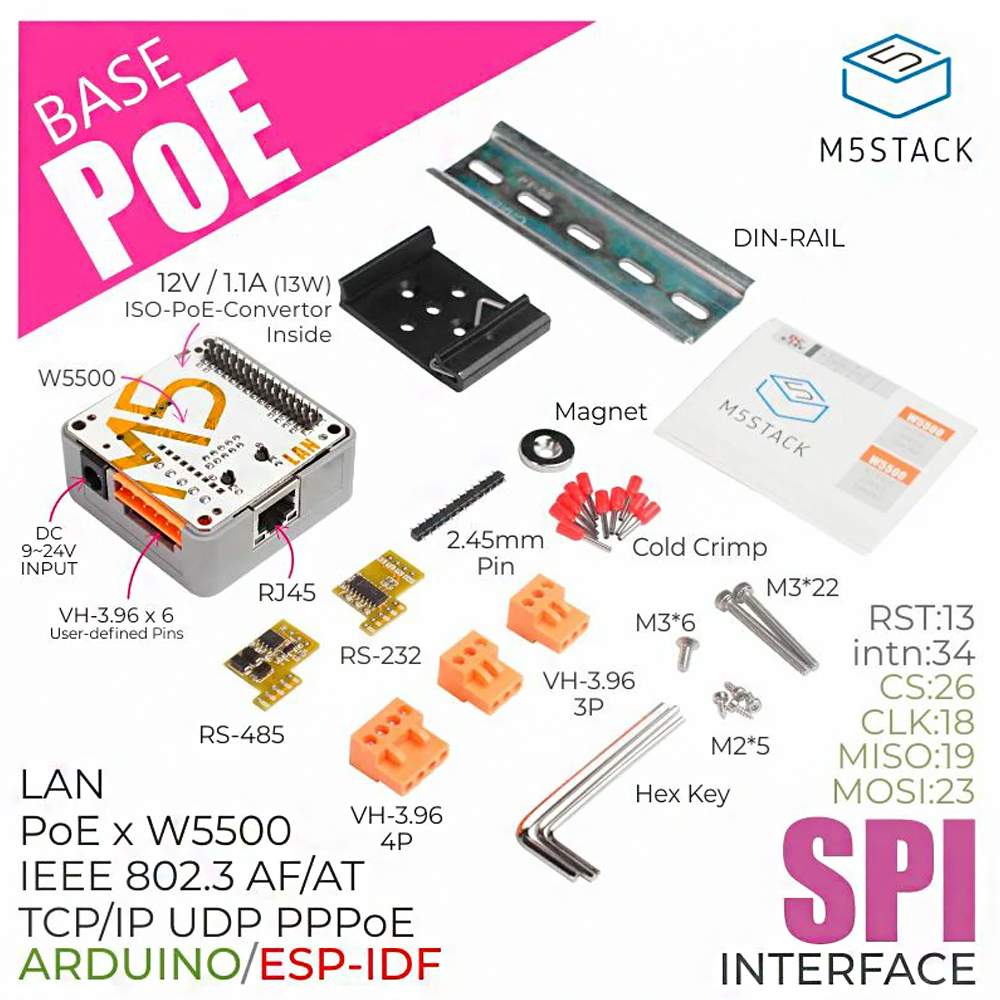

El paquete incluye:
- 1 base PoE
- 1 placa adaptadora TTL a RS485
- 1 placa adaptadora TTL a RS232
- 1 cabezal de pines de 20 pines
- 1x rieles de metal y discos magnéticos
- 3 terminales HT3.96
* 2x 3 pines
* 1x 4 pines
- Terminal de crimpado en frío 10x (terminales de cobre rojo)
- 3 llaves Allen
* 1x 1,5 mm
* 1x 2mm
* 1x 2,5 mm
- 2x tornillos de cabeza hueca hexagonal M3x28
- 4x tornillos de cabeza hueca hexagonal KA2x4
- 1x tornillo de cabeza avellanada M3x8
EasyLoader:Haga clic para descargar:Contáctenos
EasyLoader es un escritor de programas rápido y conciso, que tiene un programa integrado relacionado con el producto. Se puede grabar en el control principal mediante pasos simples para realizar una serie de verificación de funciones. Instale el controlador correspondiente según el tipo de dispositivo. Anfitrión M5CoreHaga clic aquí para ver el tutorial de instalación del controlador CP210X:Contáctenos, la serie M5StickC/V/T/ATOM se puede utilizar sin controlador)
PinMapa:
| Pila M5 | GPIO13 | GPIO18 | GPIO19 | GPIO23 | GPIO26 | GPIO34 | GPIO5 | GPIO15 |
| W5500 PoE | PRIMERA | CLK | MISO | MOSI | CS | EN T | RX/A | TX/B |
Definición del pin M-BUS del lado derecho:
Esquemático:
Enlace relacionado:
Ejemplo:
Obtenga el código de Arduino haga clic aquí:Contáctenos
