Elecbee PC817 Módulo de aislamiento de optoacoplador de 4 canales 3.6-24V Entrada 3.6-30V 10mA Salida 4kHz Convertidor de alto bajo nivel
SKU: 1455215
Favoritos
Características principales
MÓDULO DE OPTOACOPLADOR PC817 DE 4 CANALES: Transfiere cuatro señales controladas de forma independiente a través de optoacopladores PC817, ayudando a reducir el acoplamiento de ruido eléctrico entre los circuitos de control y de salida compatibles.
ENTRADA CONTROL 3.6-24V: Acepta señales de control de CC nominales de 3.6V a 24V, incluidos controladores compatibles de 5V e interfaces de estilo PLC de 12V o 24V. La operación confiable de 3.3V no está garantizada porque está por debajo del mínimo especificado.
3.6–30V, SALIDA DE 10mA: Soporta voltajes del lado de salida de 3.6V a 30V con un límite de salida-corriente máximo conservador de 10mA. Utilice un controlador externo adecuado para relés y otras cargas que requieren una corriente más alta.
RESPUESTA DE SALIDA SELECCIONABLE: Las tapas de puente a bordo proporcionan una selección de salida de alto nivel o desplegable para interfaces de control compatibles. Configure la respuesta de salida requerida de acuerdo con las etiquetas y el diagrama de cableado en la placa suministrada.
LÍMITE DE PULSO RECOMENDADO DE 4kHz: Adecuado para el control de encendido/apagado y señales de pulso de baja frecuencia de hasta 4kHz. La placa mide 48 × 38mm con un espaciado de orificios de montaje de 42 × 32 mm y no está diseñado para autobuses digitales de alta velocidad.
Mostrar más
Especificaciones
Atributo
Valor
Buscar
Modelo
-
Descripción

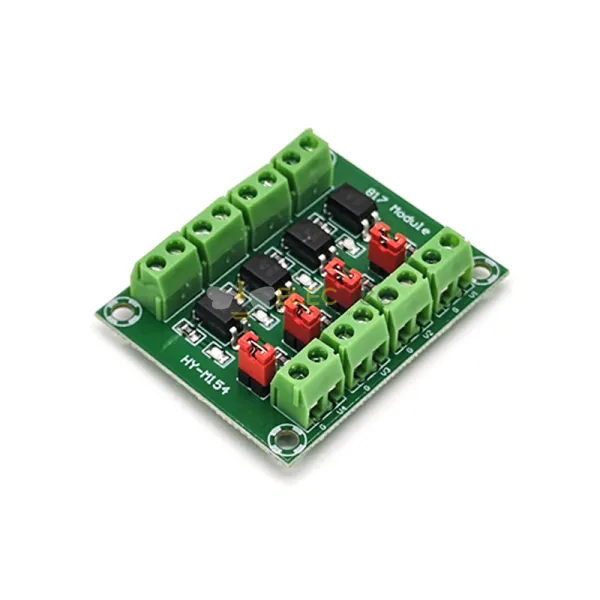

Módulo de aislamiento de optoacoplador de 4 canales Elecbee PC817
El módulo de aislamiento de optoacoplador Elecbee PC817 transfiere señales de control compatibles entre circuitos que funcionan a diferentes niveles de tensión. Cuatro canales de optoacoplador se pueden controlar de forma independiente, lo que hace que la placa sea adecuada para interfaces PLC, señales de conmutación industriales y conversión de voltaje de baja corriente.
El rango de control-entrada nominal es de 3.6-24V DC, mientras que el lado de salida admite 3.6-30V DC con un límite de salida-corriente máximo conservador de 10mA. Los límites de puente a bordo permiten la selección entre respuestas de salida de alto nivel y desplegables.
Especificaciones Técnicas
Tipo de producto: Módulo de aislamiento y conversión de voltaje de optoacoplador
Optoacoplador: PC817
Número de canales: 4
Operación del canal: Canales de señal controlados de forma independiente
Voltaje de entrada del lado de control: 3.6–24V DC
Rango de voltaje del lado de salida: 3.6–30V DC
Límite Especificado de Salida-Actual: 10mA máximo
Frecuencia máxima de pulso recomendada: 4kHz
Selección de salida: Salida de alto nivel o desplegable a través de tapas de puente
Dimensiones de la tabla: 48 × 38mm
Espaciado del agujero del lado largo: 42mm
Espaciado de agujero del lado corto: 32mm
Compatibilidad de voltaje del lado del control
El rango de entrada nominal de 3.6-24V admite salidas de controlador de 5V compatibles y señales de control industriales de 12V o 24V de mayor voltaje.
3.3V Nota Lógica: Un nivel lógico-alto de 3.3V está por debajo del mínimo de 3.6V especificado. Algunas versiones de la placa pueden responder a 3.3V, pero el funcionamiento confiable debe verificarse con el controlador real, la revisión del módulo y las condiciones de operación.
Tensión de salida y corriente
El lado de salida admite voltajes compatibles de 3.6V a 30V DC. No exceda el límite de salida-corriente de salida de 10mA especificado, y trate este valor de manera conservadora hasta que se haya confirmado la disposición de carga para la revisión exacta de la placa.
La salida está destinada a la interconexión de señales y al control de baja corriente. Utilice un transistor apropiado, un controlador MOSFET, un controlador de relé u otra etapa de conmutación externa cuando la carga conectada requiera más de 10mA.
Compatibilidad de relé: No conecte una bobina de relé directamente a menos que se confirme que la corriente requerida permanece dentro del límite del módulo. La mayoría de las bobinas de relé de corriente más alta requieren un controlador externo y protección contra moscas.
Salida Seleccionable de puente
Las tapas de puente a bordo seleccionan una respuesta de salida de alto nivel o desplegable. Ajuste los puentes antes de aplicar la potencia y verifique la polaridad de señal requerida por el circuito receptor.
Aunque los cuatro optoacopladores proporcionan canales de señal controlados independientemente, no asumen que los cuatro canales tengan carriles de alimentación o suelos aislados por separado. Confirme las marcas de PCB o el diagrama de cableado cuando se utilizan diferentes sistemas de voltaje del lado de salida.
Señales de pulso y aplicaciones
El módulo es adecuado para la conmutación de encendido / apagado y señales de pulso de baja frecuencia compatibles hasta el límite recomendado de 4kHz. Las aplicaciones incluyen interfaces PLC, paneles de control industriales, aislamiento de sensor-salida, conversión de nivel de voltaje y control de transistor externo o control de controlador MOSFET.
El valor de 4kHz es un límite de operación recomendado para este módulo ensamblado. No debe describirse como el límite de frecuencia absoluta de cada optoacoplador PC817 en todas las condiciones del circuito.
La placa no se recomienda para SPI, I2C, UART de alta velocidad, PWM rápido u otras interfaces que requieren una conmutación precisa de alta frecuencia.
Notas de instalación
Randa de entrada: Mantenga las señales de control dentro del rango nominal de 3.6-24V.
Rango de salida: Mantenga la fuente del lado de salida dentro de 3.6-30V DC.
Límite actual: No exceda el límite de salida conservador de 10mA.
Configuración del puente: Seleccione la respuesta de alto nivel o desplegable requerida antes del encendido.
Aislamiento de la reserva: Evite conectar el lado de control y los terrenos del lado de salida a menos que lo requiera el diseño de circuito verificado.
Controladores externos: Utilice un controlador adecuado para relés y otras cargas que requieran una corriente más alta.
Frecuencia de pulso: Mantenga las señales de pulso en o por debajo del límite recomendado de 4kHz.
