Elecbee 13805K DSO138 Mini Osciloscopio Digital 200KHz DC 3.5V-6V Con Estuche

SKU: EB0046063

Favoritos

Características principales

Material: Acrílico

Color: Transparente
Retire la película protectora antes de usar.

Datasheet

EB0046063

Especificaciones

Mostrar productos similares >

Atributo

Valor

Buscar

Capacidad inalámbrica

Bluetooth

Modelo

Soporte USB

USB

Mostrar productos similares >

Descripción

DSO138mini trae las siguientes mejoras:

Mejor estructura y menor tamaño. Se han eliminado los voluminosos pin-headers que conectan la pantalla LCD y la placa principal en el antiguo DSO138. La soldadura de estos pin-headers ha resultado problemática para los principiantes.

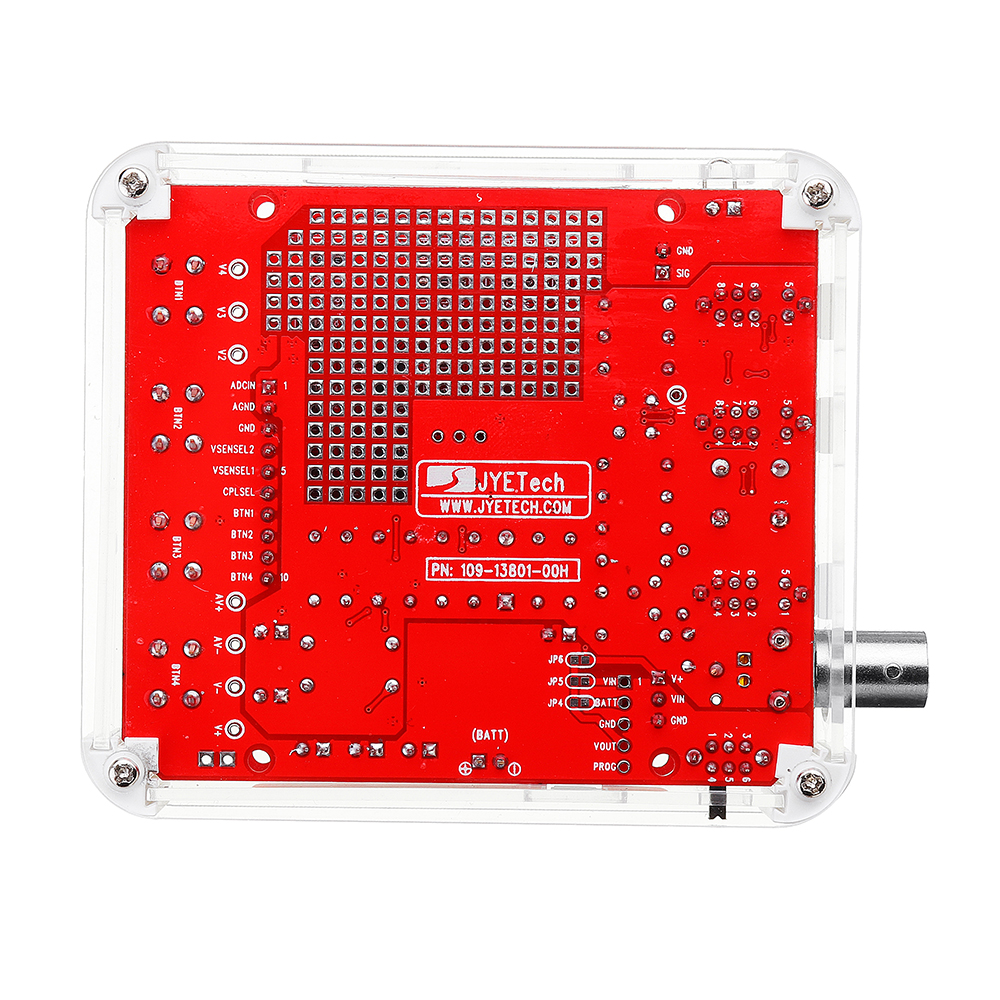

USB o alimentado por batería. Esto hace que el alcance sea mucho más conveniente para ser utilizado como un dispositivo portátil. La placa analógica de nueva versión (PN: 109-13801-00H, también conocida como "versión H") puede acomodar un cargador de batería JYE118 (ver aquí) para que el dispositivo sea más práctico.

Entrada de disparador externo. Esta entrada puede aceptar una señal TTL o LVTTL como fuente de disparo.

Salida serial de datos de forma de onda. Esto significa que los datos capturados se pueden guardar y mostrar en la PC. Por ejemplo, esta foto muestra un solo byte capturado (0x35) enviado desde un puerto serie a 115200 bps. Esta foto muestra la misma forma de onda que se muestra en la PC usando Gnuplot.

Contralor general. La placa principal se puede utilizar como placa de control de propósito general con pantalla LCD. Los puertos MCU se llevaron a los bordes de la placa para facilitar la conexión al sistema de destino.

Hay algunas piezas opcionales que se pueden elegir para hacer que el osciloscopio sea aún más completo:

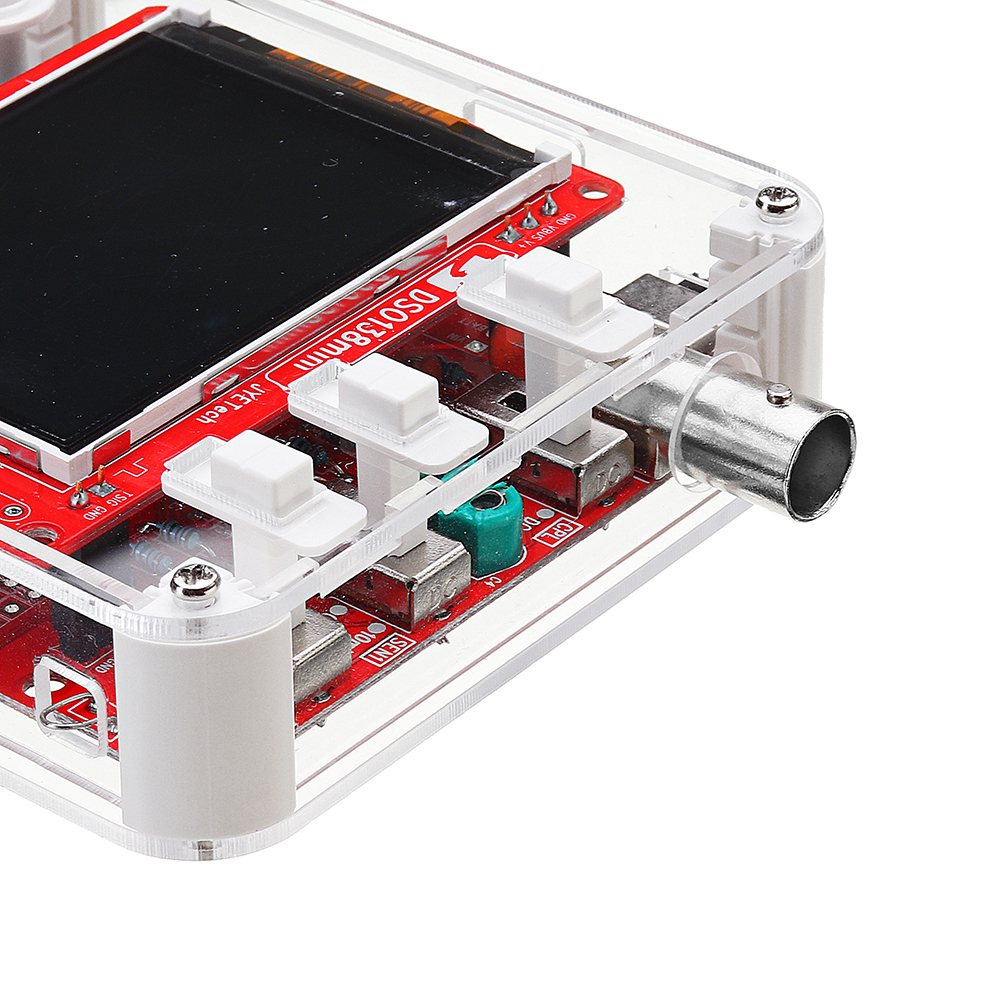

Conector BNC. El kit viene con un cabezal de dos pines para las sondas de gancho simples (consulte el manual). Este conector reemplaza el encabezado de dos pines y le permitirá conectarse a una sonda BNC profesional estándar.

Sonda BNC estándar.

masay tablero del cargador JYE118>>>>>>>>Identificación del producto: 1337078

Placa de interfaz con módulo convertidor Uart-USB CH340G,Fo transferencia de datos y actualización del programa>>>>>>>Identificación del producto: 1597439

Características principales de DSO138mini:

Ancho de banda analógico: 0 - 200 KHz

Tasa de muestreo: 1 Msps máx.

Sensibilidad: 10mV/Div - 5V/Div

Error de sensibilidad:< 5%

Resolución vertical: 12 bits

Base de tiempo: 10us/Div - 500s/Div

Longitud récord: 1024 puntos

Disparador externo

Señal de prueba integrada de 1 KHz/3,3 V

Función congelada de forma de onda (HOLD) disponible

Guardar/recuperar forma de onda

Notas importantes:

La fuente de alimentación no está incluida en el kit. El usuario debe preparar un cable USB con conector tipo micro-USB para ejecutar el osciloscopio. Cualquier puerto USB con una capacidad de corriente superior a 150 mA se puede utilizar como fuente de alimentación para el osciloscopio.

Documentos de productos y firmwares: (Haga clic para abrir)

Manual de uso (para placa analógica "F")

Manual de uso (para placa analógica "H") [NUEVO]

Esquema de la placa base (versión H)

Esquema de la placa base (versión I) [NUEVO]

Esquema de placa analógica (versión F)

Esquema de placa analógica (versión H) [NUEVO]

Guía para resolver problemas

Principiantes Cómo probar DSO138mini

DSO138mini: Cómo actualizar el firmware

Guía de montaje de la carcasa DSO138mini

Especificaciones
Número de canal	1
Ancho de banda analógico	0 - 200KHz
Sensibilidad	10mV/División - 5V/División
error de sensibilidad	< 5%
Resolución	12 bits
Impedancia de entrada	1M ohmios
Tensión máxima de entrada	50V pico
Acoplamiento	CC, CA, TIERRA
Tasa máxima de muestreo en tiempo real	1Msps
Base de tiempo	10us/Div - 500s/Div
Longitud de registro	1024
Modos de disparo	Automático, Normal, Único
Tipos de disparadores	Flanco ascendente/descendente
Posición de disparo	1/2 del tamaño del búfer fijo

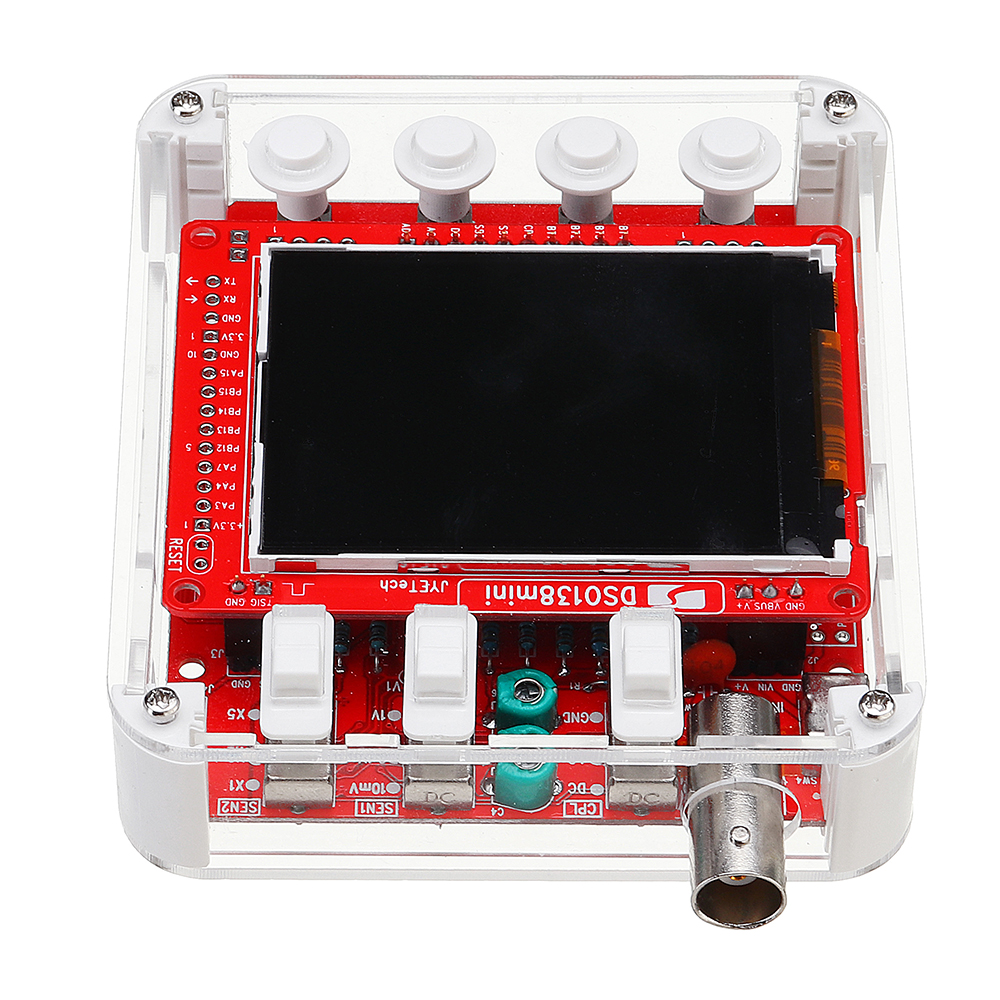

Mostrar	LCD TFT a color de 2,4 pulgadas con resolución de 320 x 240
Fuente de alimentación	3,5 V - 6 V CC
Corriente de suministro	120mA a 5V
Dimensión	85 mm x 75 mm x 15 mm
Peso	50 gramos (sin incluir cables)

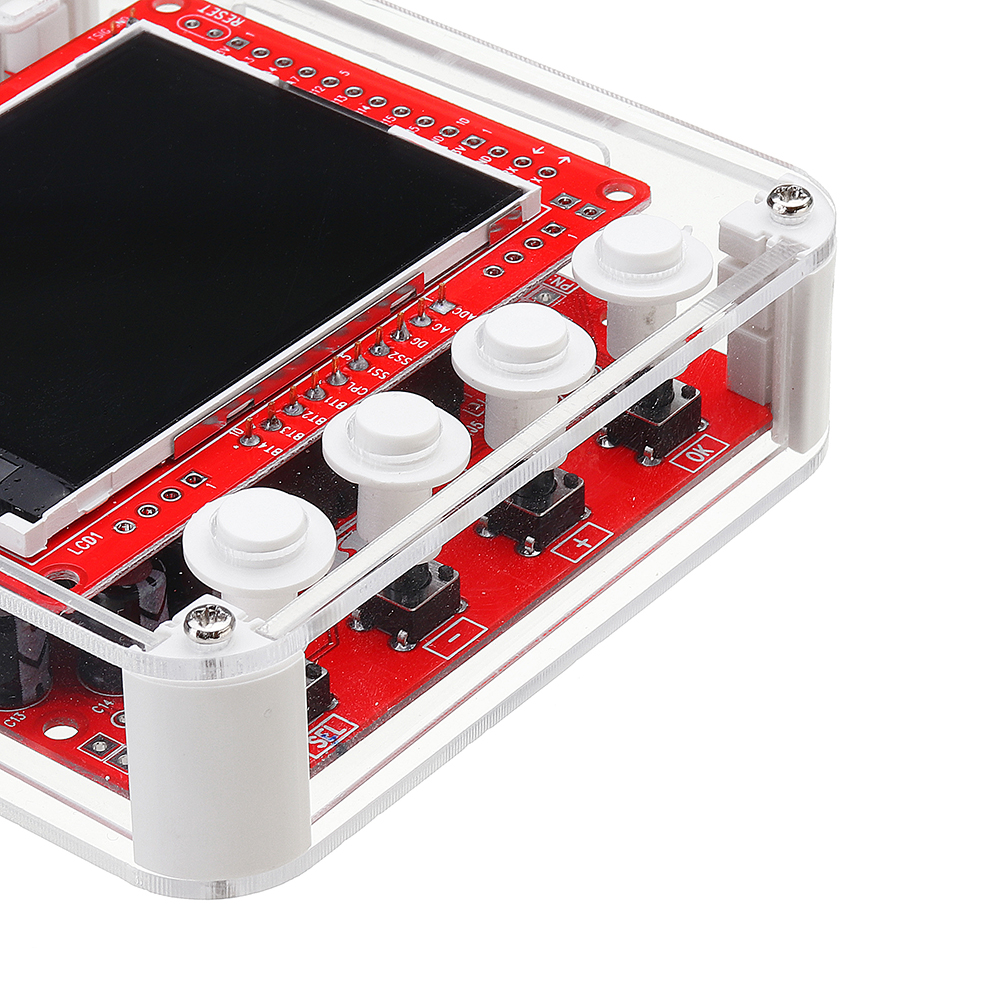

Alojamiento

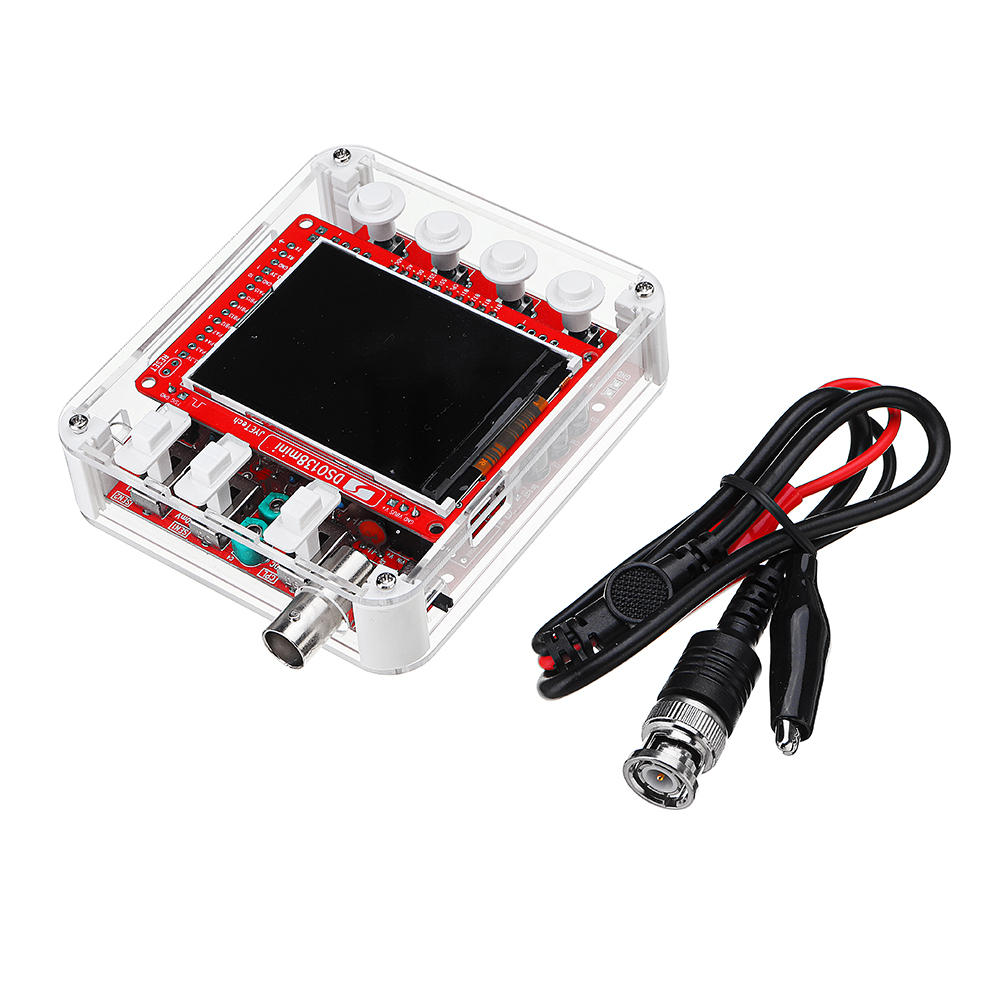

1 mini osciloscopio digital.
1xCaja de acrílico
1 manual de usuario (inglés)
