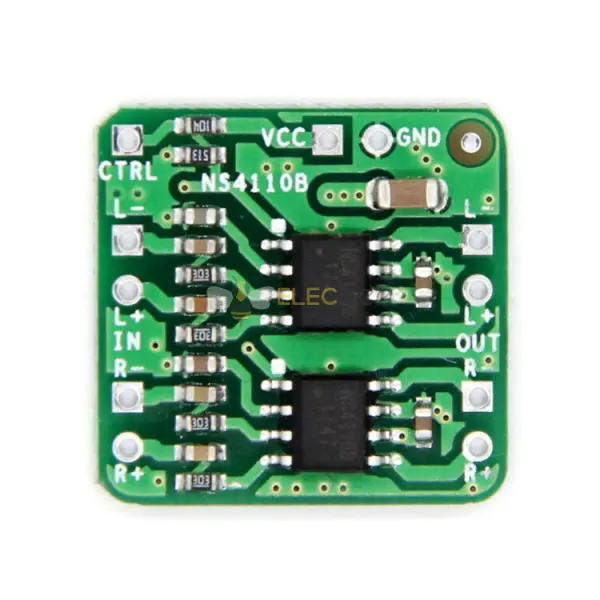

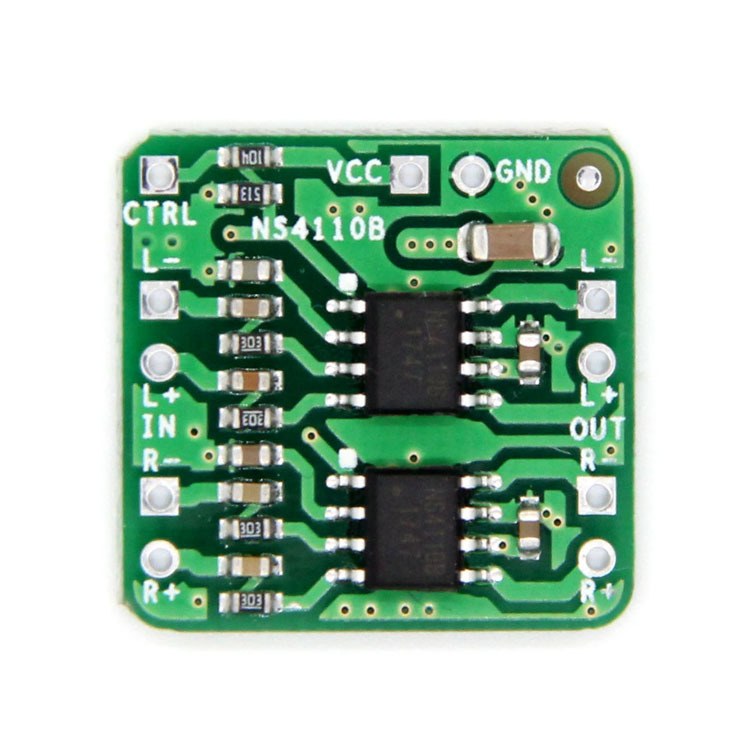

Elecbee NS4110B DC 6-14V Placa de amplificador diferencial 2x18W Clase digital D / Clase AB Amplificador de potencia de audio
SKU: EB0051667
Favoritos
Características principales
1. Admite módulo de trabajo dual;
2. Calidad de sonido de alta calidad;
3. Admite salida dual;
4. Admite protección contra altas temperaturas.
Parámetros:
1. Nombre del producto: placa amplificadora diferencial NS4110B
2. Voltaje de funcionamiento: CC 6,0 V-14,0 V
3. Potencia de salida:7W/10W/18W
7W (Clase D, 7.4V 4ohm, THD=10%)
10W (Clase D, 9V 4ohm, THD=10%)
18W (Clase D, 12V 4ohm, THD=10%)
4. Nivel de amplificador: Clase D/Clase AB
5. Modo predeterminado: Clase D
6. Admite impedancia de altavoz: 4ohm
7. Rango de temperatura de trabajo: -20 ℃ ~ 85 ℃
8. Rango de humedad de trabajo: 0% -95% HR

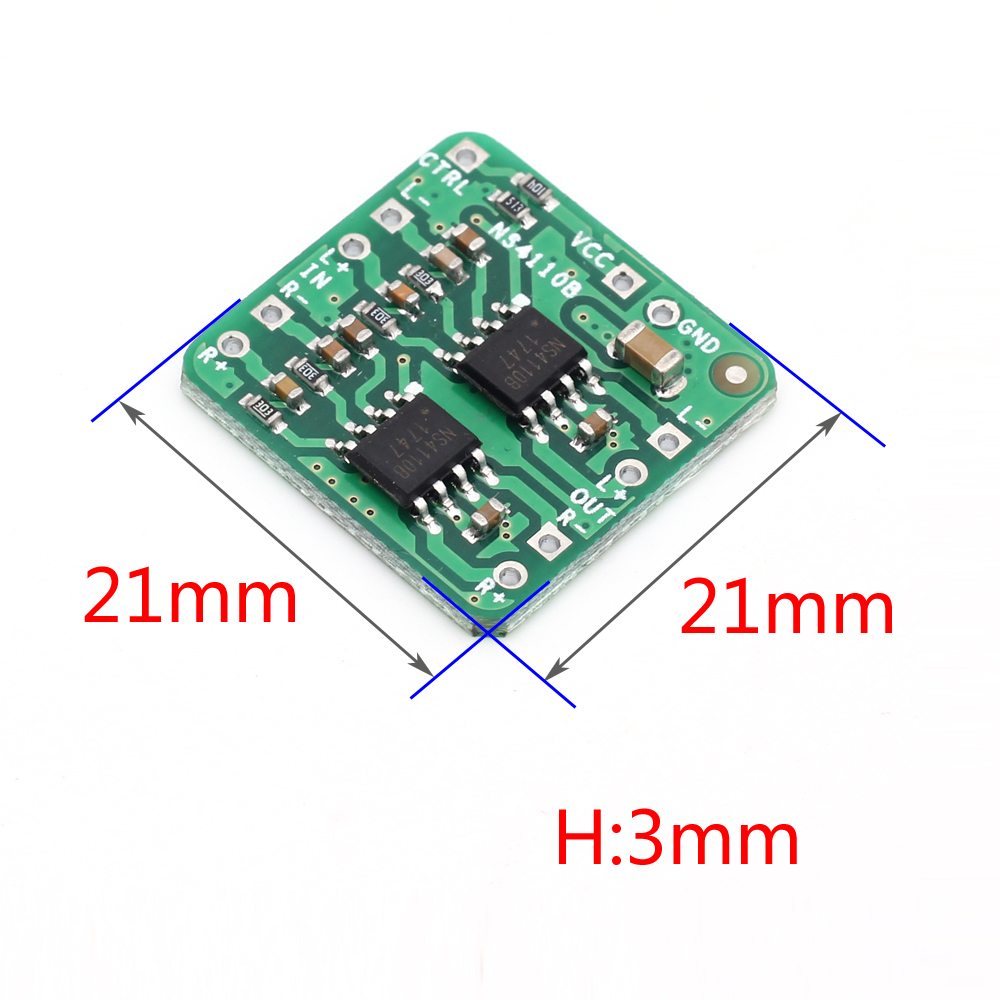

9. Tamaño: 21*21*3mm
Establecer modo de trabajo:
El modo predeterminado es Clase D.
El usuario puede usar el pin CTRL para establecer el modo de trabajo.

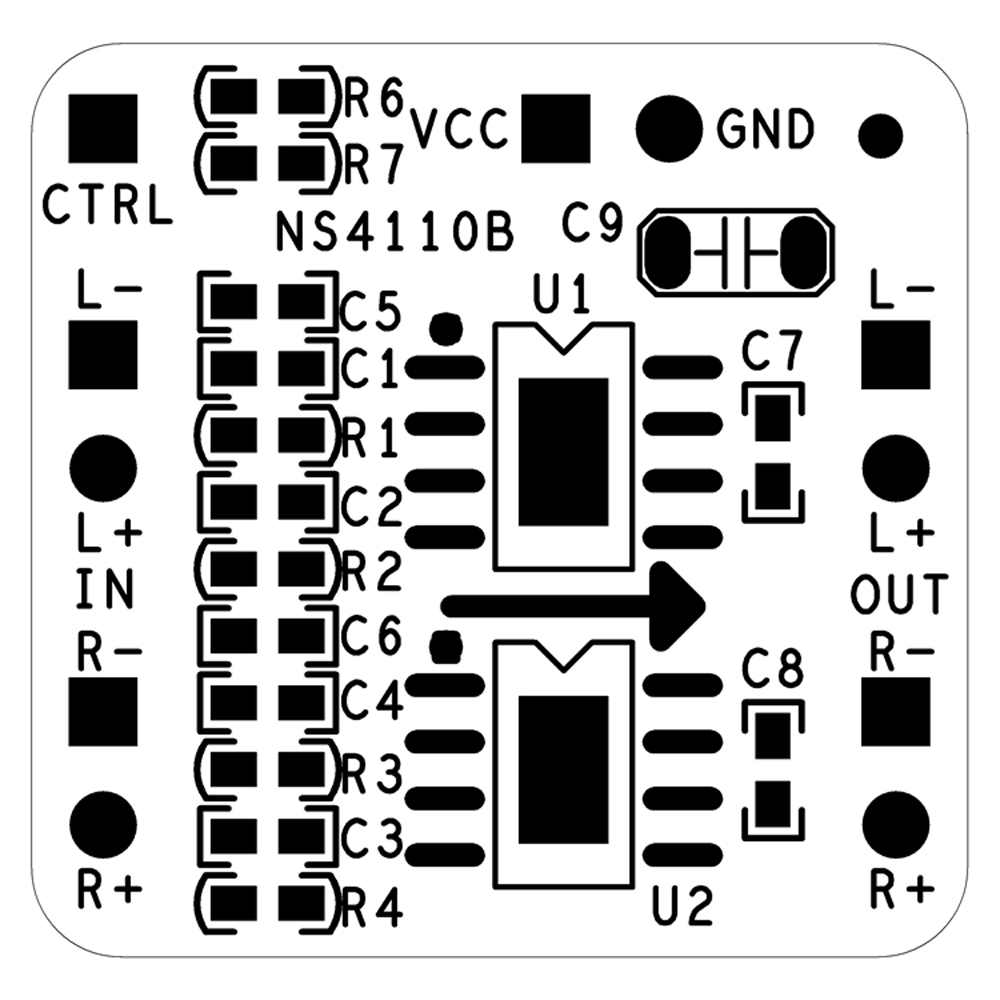

Retire la resistencia R6 y R7 para cambiar la Clase D a la Clase AB.
El pin CTRL se usa para conectarse al pin MUTE del módulo Bluetooth.
Nota:
El chip se calentará, lo que hará que la función de protección contra sobretemperatura se active cuando el voltaje de entrada sea superior a 12 V y funcione en modo Clase AB.
Correspondencia entre el modo de trabajo y el voltaje del pin CTRL:
NO | Voltaje del pin CTRL | Modo de trabajo |
1 | 0,0 ~ 0,5 V | Modo de bajo consumo |
2 | 0,9 V ~ 1,6 V | Clase AB |
2 | 2,0 V ~ 5,0 V | Clase D |

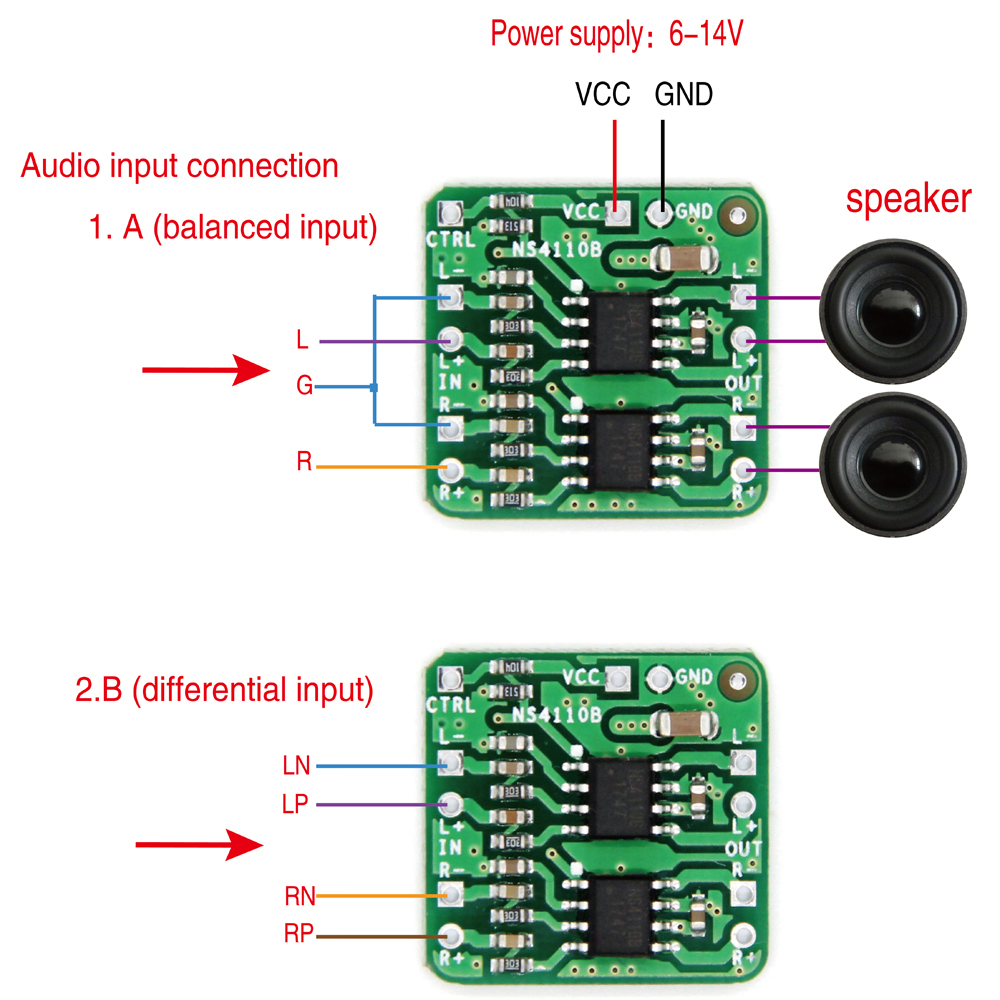

usando pasos:
1. Asegúrese de que el modo de trabajo;
2.Conecte los altavoces adecuados;
3.Conecte el voltaje de entrada derecho en el terminal de entrada;
4. Entrada de señal de audio;
5. Prueba y uso.
Nota:
1. Clase D predeterminada.
2. El chip se calentará, lo que hará que la función de protección contra sobrecalentamiento se active cuando el voltaje de entrada sea superior a 12 V y funcione en modo Clase AB.
3. Utilice un altavoz adecuado.
4. Introduce la señal de audio.
Solicitud:
1. Altavoz de bricolaje;
2. Control inteligente de voz;
3. Conversión de señal Bluetooth.
Mostrar más
Descripción
1 placa amplificadora diferencial NS4110B.
Descripción:
El circuito de amplificación diferencial utiliza la simetría de los parámetros del circuito y la retroalimentación negativa para estabilizar efectivamente el punto de operación estático y amplifica la señal de modo diferencial para suprimir la señal de modo común. Es ampliamente utilizado en la etapa de entrada del circuito de acoplamiento directo y el circuito de medición.
El paquete incluye:
1 placa amplificadora diferencial NS4110B.
