Módulo Cargador de Batería de Litio Solar MPPT Elecbee, Entrada 12V, 4.2V 2A, 300kHz con Conector PH 2.0mm de 2 Pines

SKU: 1608411
Favoritos

Características principales

MPPT Solar Charging Technology: El seguimiento integrado del punto de máxima potencia ayuda a mejorar la utilización de la energía fotovoltaica y la eficiencia de carga en diferentes condiciones de luz solar.

Single Cell Lithium Battery Support: Diseñado para baterías de iones de litio de 3.7V con terminación de carga precisa de 4.2V y gestión de carga estable.

Control de carga inteligente: Soporta corriente constante y carga de voltaje constante con recarga automática y funciones de recuperación de goteo de descarga profunda.

Integración de energía solar integrada: Compatible con paneles solares de 12V, nodos de sensores IoT, dispositivos de monitoreo inalámbricos y electrónica integrada de baja potencia.

Flexible Industrial Applications: Adecuado para sistemas integrados alimentados por energía solar, monitoreo ambiental, equipos de agricultura inteligente, electrónica portátil y dispositivos de control alimentados por batería.

Mostrar más
En stock
Cant.
1
P.Unit.
€ 2.93
Precio ext.
€ 2.93
€ 2.93
Cant.
P.Unit.
Precio ext.
10+
€2.79
€ 27.90
100+
€2.49
€ 249.00
Consulta por mayor cantidad?
Especificaciones
Mostrar productos similares >
Atributo
Valor
Buscar
Capacidad inalámbrica
Bluetooth
Modelo
CN3791
Mostrar productos similares >
Descripción

CN3791 · CARGADOR SOLAR MPPT · VERSIONES DE 6V / 9V / 12V

Coincide con la versión del cargador con tu panel solar

Seleccione el módulo dedicado de 6V, 9V o 12V para el voltaje nominal de panel solar correspondiente, luego cargue una celda de litio de 3.7V con control MPPT CN3791.

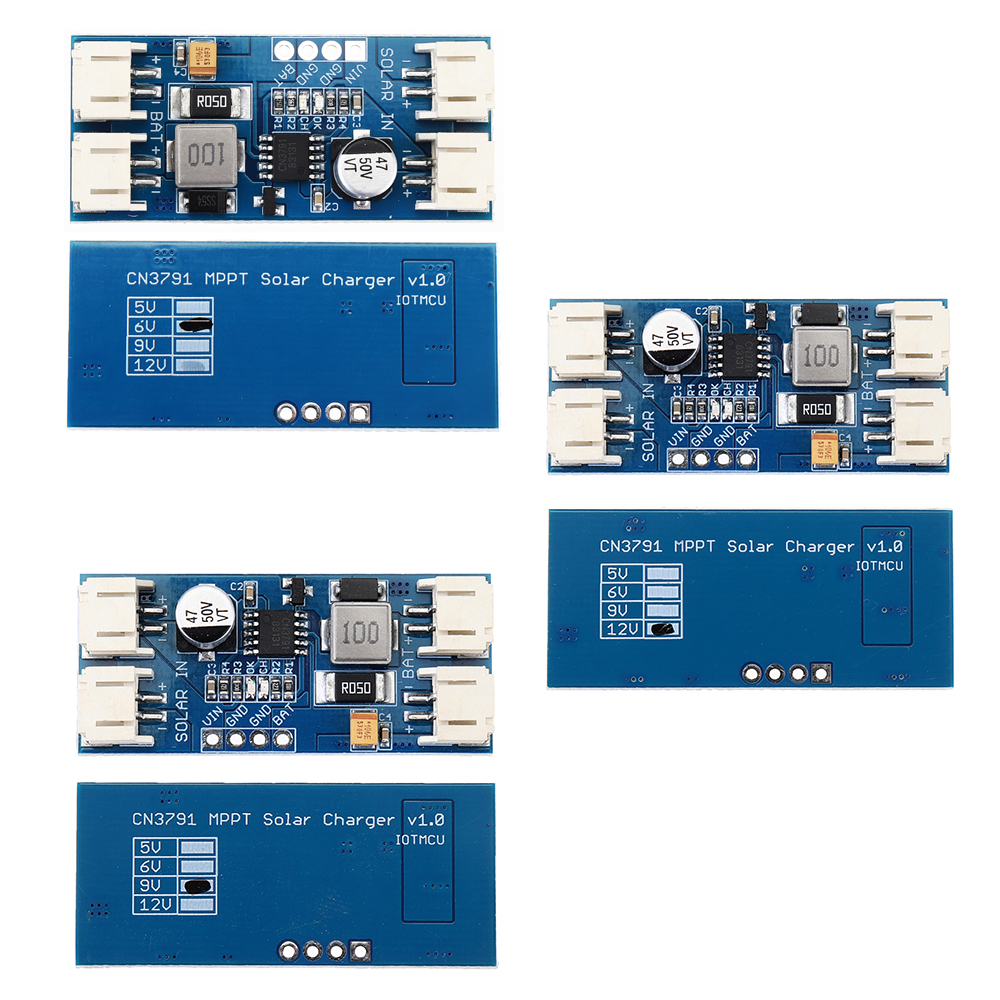

CN3791 MPPT solar charger modules in 6V, 9V and 12V versions
Important: 6V, 9V y 12V son versiones de ventas separadas. Este módulo no proporciona un ajuste de entrada de 6–12V seleccionable por el usuario.

SELECCIÓN DE VERSIÓN CORRECTA

Elegir por voltaje nominal del panel

Adapte la versión del módulo a la tensión nominal marcada en el panel solar antes de conectar el sistema.

Versión 6VEntrada de DC 6V
Para un panel nominal de 6V
Código de producto: 010333
Versión 9VEntrada de DC 9V
Para un panel nominal de 9V
Código de producto: 010334
Versión 12VEntrada de DC 12V
Para un panel nominal de 12V
Código de producto: 010335

CONTROL MPPT

Rastree la energía disponible del panel

El controlador CN3791 sigue automáticamente el punto de potencia máxima del panel solar a medida que cambia la salida disponible, luego administra la carga de una celda de litio de 3.7V.

Cambios de salida solarCondiciones de luz varían
→
Seguimiento MPPTSigue la potencia disponible
→
Carga administradaPara una célula de 3.7V

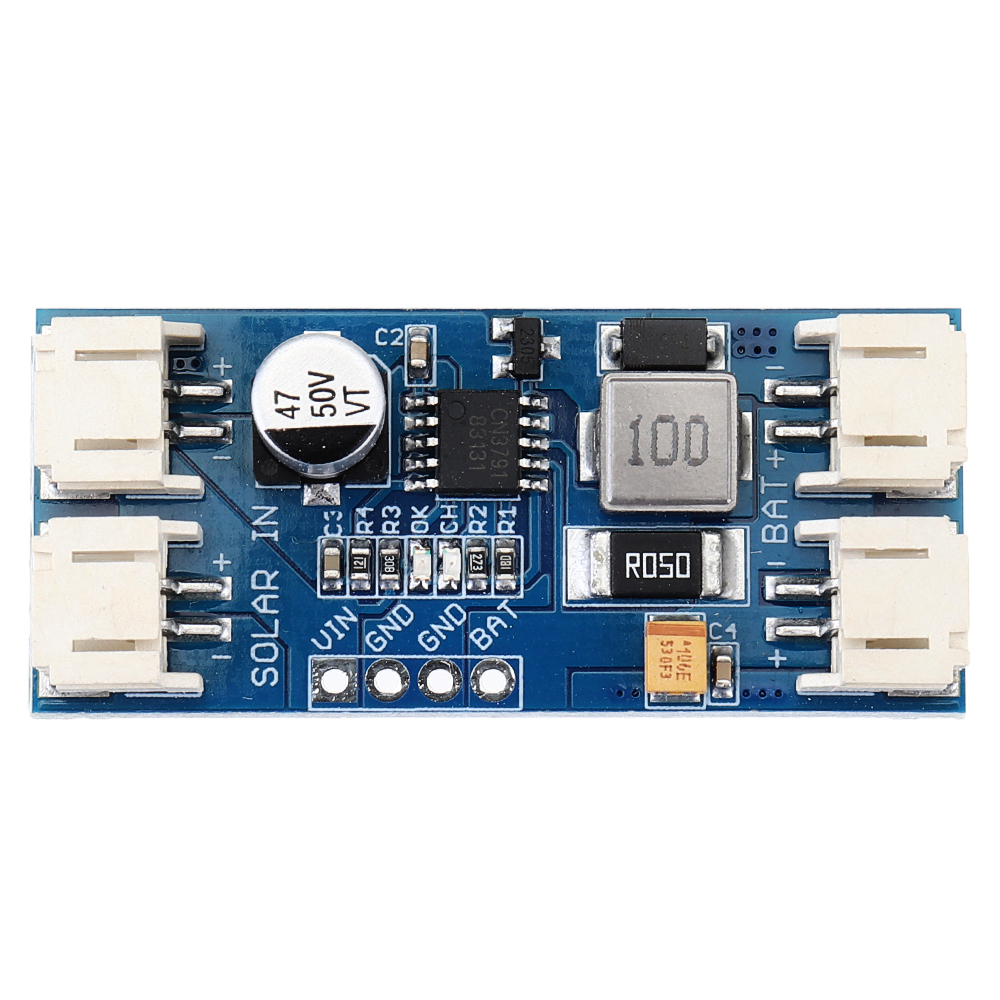

Front view of CN3791 MPPT solar lithium battery charger module

CARGA DE CÉLULAS ÚNICAS

Cargue Una Celula De Litio De 3.7V

La carga de corriente constante y de voltaje constante se especifica con un nivel de voltaje constante de 4.2V ± 1%. La corriente de carga se establece a través de una resistencia externa y soporta hasta 2A.

2A MáximoLa corriente de carga real depende de la energía solar disponible, el ajuste de la corriente, el estado de la batería y las condiciones térmicas.
4.2V ±1%Nivel de carga de voltaje constante especificado para una célula de litio de 3.7V.
300kHz PWMFrecuencia de conmutación especificada para el controlador de carga.

GESTIÓN DE CARGA

Soporte en todo el ciclo de carga

El módulo incluye la carga de goteo para una célula profundamente descargada, recarga automática, arranque suave, indicación de estado de carga y carga completa, y protección contra sobretensión de la batería-terminal.

1. Celda profundamente descargadaSoporte de carga de gries
2. Carga NormalProceso de corriente constante / voltaje constante
3. Condición de recargaSoporte de reinicio automático de carga
No se especifican los valores exactos de corriente de goteo, los umbrales de recarga, los datos de temporización y los colores de los indicadores de estado.

PUERTOS PARALELOS PH2.0

Múltiples puntos de conexión para un cableado más limpio

Se proporcionan tres puertos de 2 pasados interconectados en el lado de SOLAR IN, y se proporcionan tres puertos de 2 pines interconectados en el lado de BAT/GND.

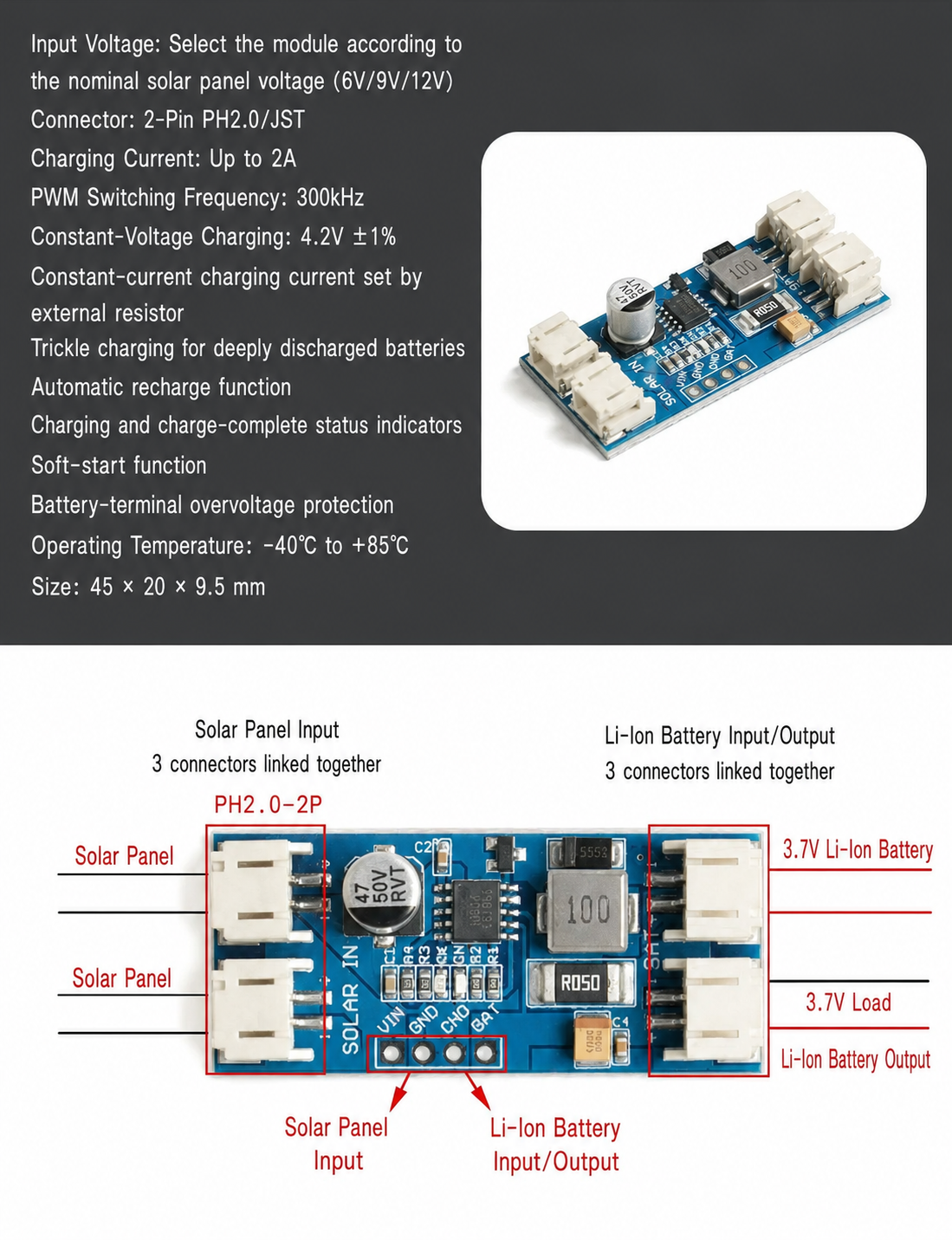

CN3791 MPPT solar charger specifications and solar battery port diagram
SOLAR EN LadoEl VIN es la entrada positiva del panel solar; GND es la conexión negativa.
BAT / GND LadoBAT es el nodo positivo de la batería; GND es negativo. Una carga compatible de 3.7V se conecta en paralelo con la batería.

La conexión BAT es una batería/nodo de carga compartido, no una salida de carga regulada separada confirmada.

ESPECIFICACIONES CONFIRMADAS

Datos del producto

Tipo de producto Módulo de cargador de batería de litio solar MPPT
IC de carga CN3791

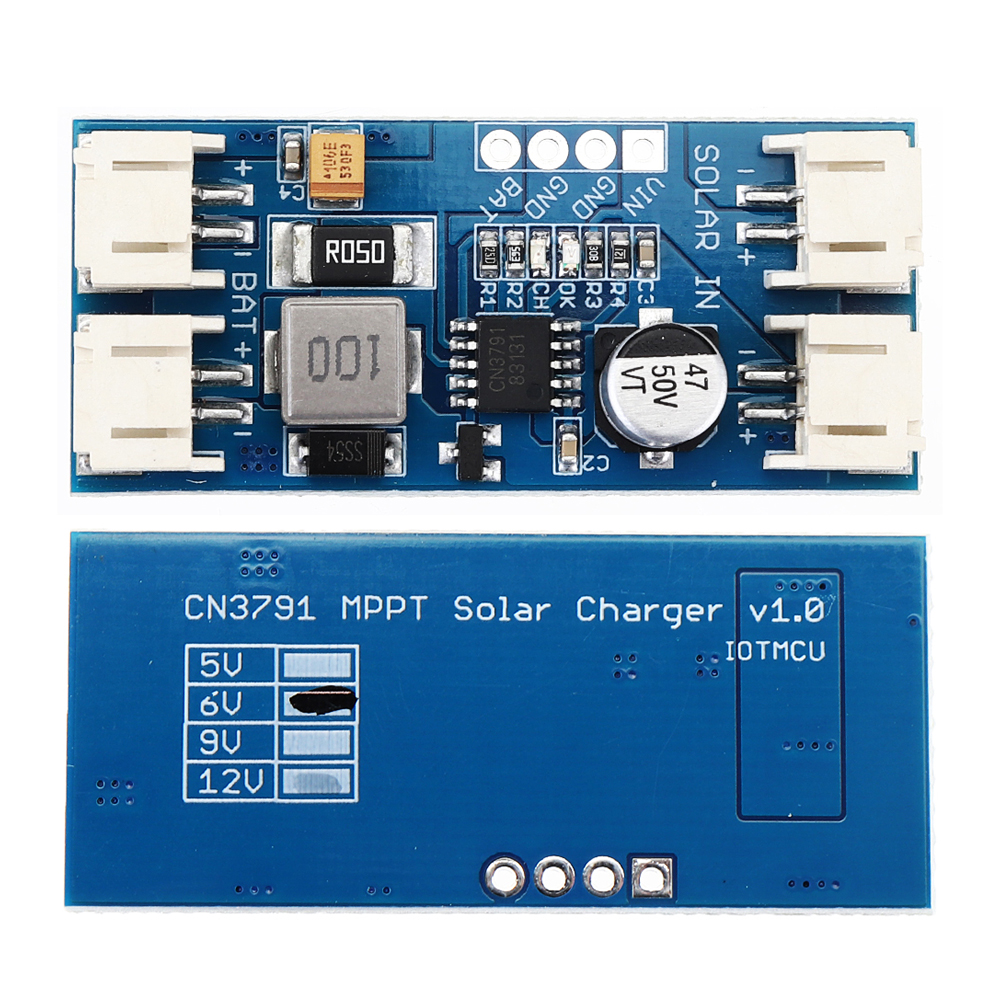

Versión de PCB CN3791 MPPT Cargador Solar V1.0
Versiones de Ventas Versiones dedicadas DC 6V, DC 9V y DC 12V
Batería Una célula de litio de 3.7V
Corriente de carga máxima 2A máximo
Nivel de voltaje constante 4.2V ±1%
Configuración de corriente de carga Resistencia externa
Frecuencia de conmutación PWM 300kHz
Tipo de conector PH2.0-2P
Dimensiones de módulo 45 × 20 × 9.5mm
Temperatura de funcionamiento especificada −40°C a +85°C

ESCENARIOS DE APLICACIONES

Para Proyectos Compatibles Con Energía Solar

Prototipos de la electrónica solarConstruya un sistema de carga solar de una sola célula con el módulo correspondiente y el voltaje del panel.
Nodos de sensor al aire libreUtilización en un recinto protector adecuado para proyectos de detección y monitorización compatibles.
Electrónica portátil de 3.7VEvalúe para dispositivos compatibles alimentados por una célula de litio de 3.7V.
Desarrollo MPPTObservar los cambios de entrada solar y evaluar la función de seguimiento CN3791 en un prototipo.

GUÍA DE CONEXIÓN

Compruebe Cada Conexión Antes De Enciende

1. Seleccione la versión del móduloCoincida con el módulo de 6V, 9V o 12V con el voltaje nominal del panel solar.
2. Conecta el panel solarConecte el panel positivo a VIN y el panel negativo a GND en SOLAR IN.
3. Conecta la bateríaConecta una celda de litio de 3.7V a BAT y GND con la polaridad correcta.
4. Conecta una carga compatibleConecta la carga de 3.7V en paralelo con la batería en BAT y GND.
Seguridad de cableadoDesconecte la entrada solar antes de cambiar el cableado. Confirme la versión, la polaridad, la conexión de la batería y la compatibilidad de carga antes de encender.

CONTENIDO DE PAQUETE

Cables de módulo y PH2.0 incluidos

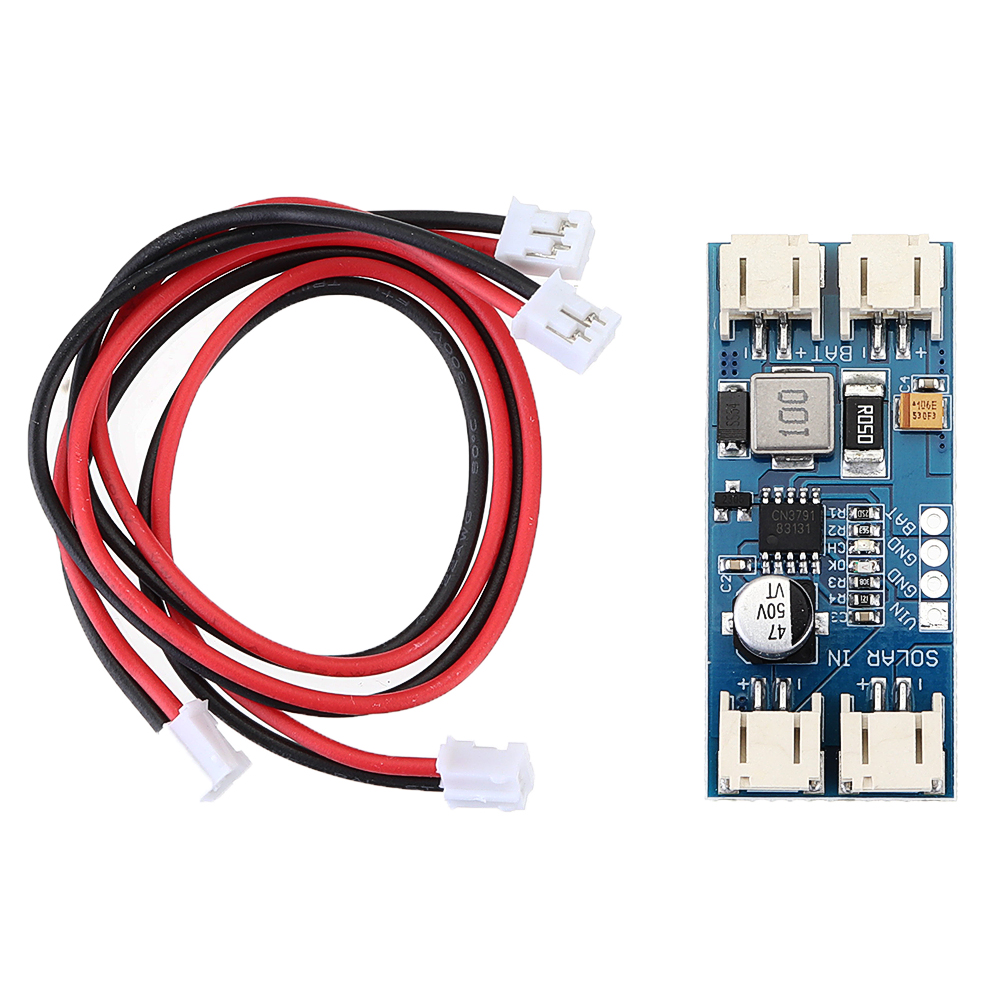

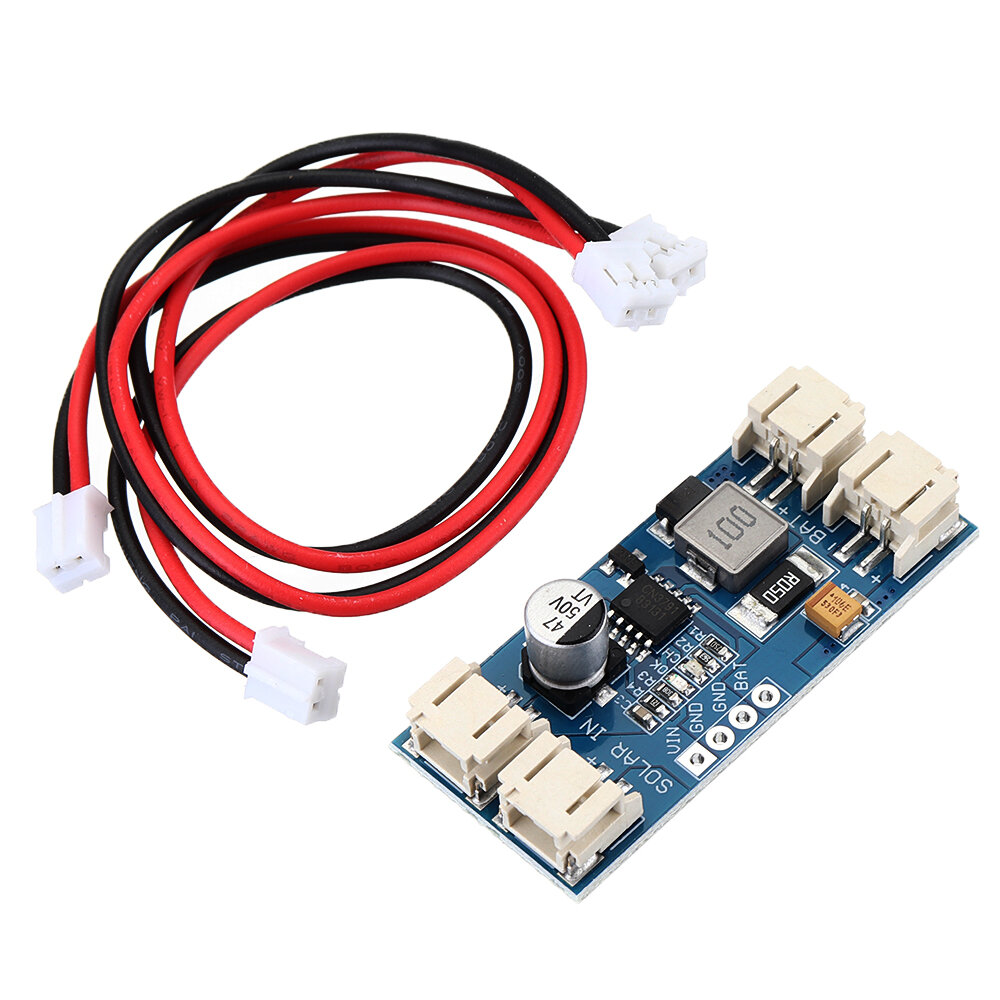

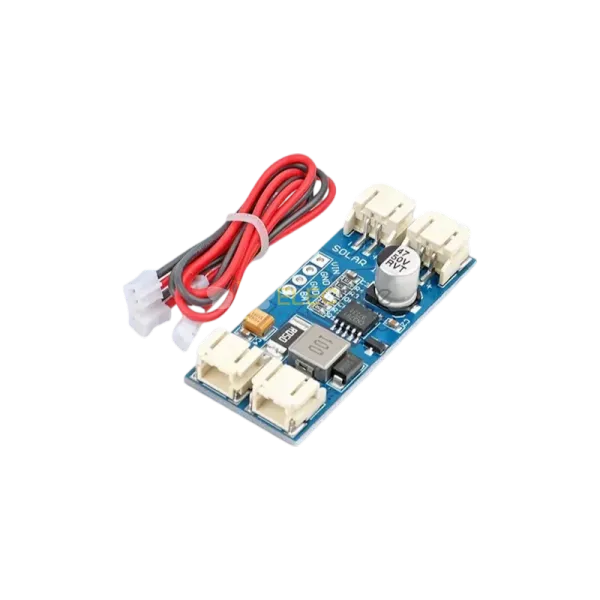

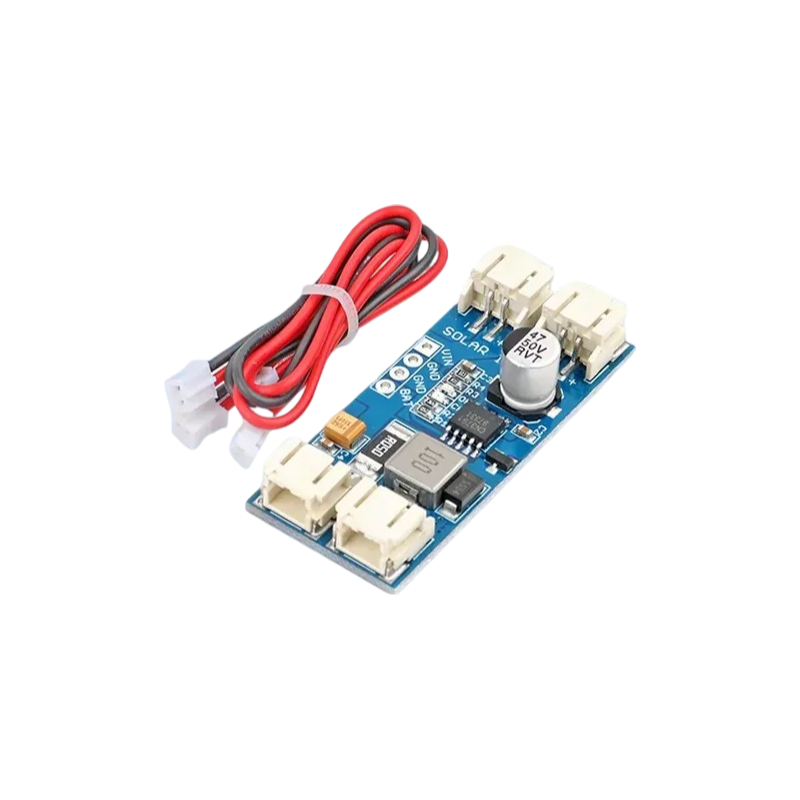

CN3791 MPPT solar charger module with two PH2.0 cables
Incluido

1 × módulo de cargador CN3791 MPPT correspondiente

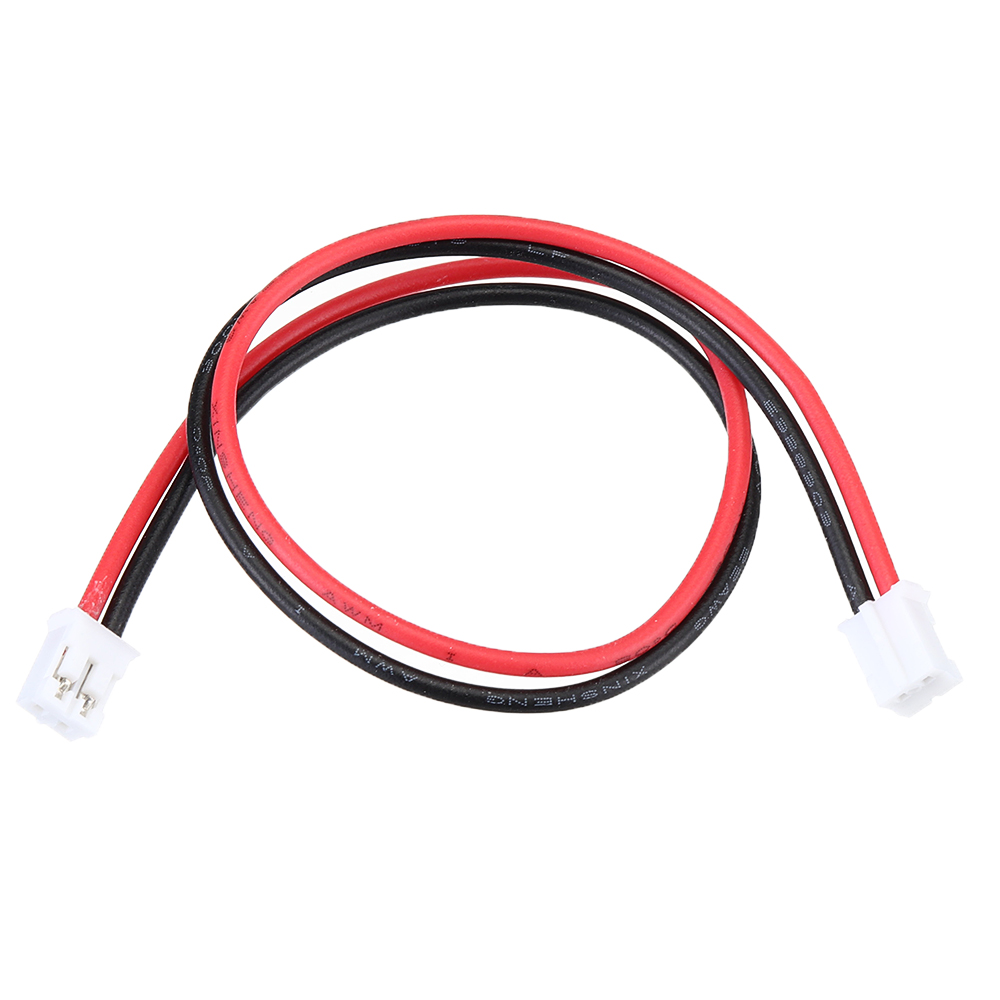

2 × Cables PH2.0

El panel solar, la batería de litio, la carga, el recinto, el hardware de montaje y la placa de protección adicional no están incluidos.

LIMITACIONES IMPORTANTES

Diseñar el sistema completo de forma segura

Se especifica la protección contra sobretensión de la batería-terminal. No se confirma la protección contra sobredescarga de batería, la protección contra cortocircuitos, la protección contra sobrecorriente de salida, la protección contra la polaridad inversa, la supervisión de la temperatura de la batería y la protección contra sobretensiones de entrada solar.

La especificación de temperatura de funcionamiento no indica impermeabilización o resistencia a la intemperie. El uso exterior requiere una protección adecuada del gabinete y del nivel del sistema.
