Elecbee Mini enrutador NanoPi R2S de código abierto puertos Ethernet de doble Gbps RK3328 SoC sistema inglés integrado para IOT NAS Smart Home Gateway

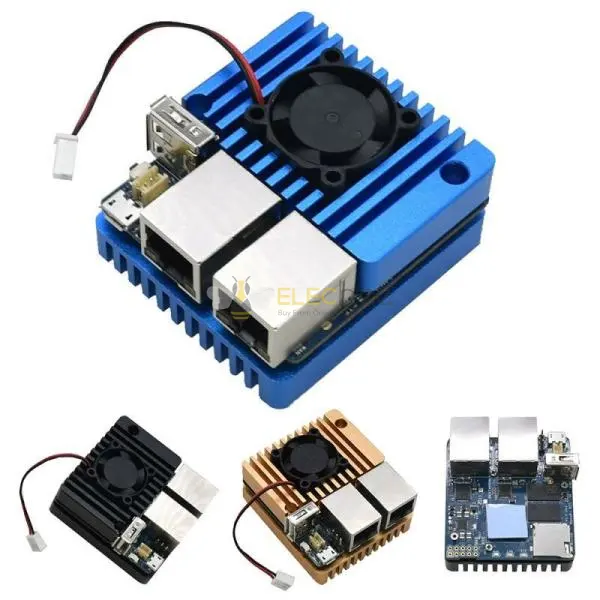

Nota: esta es la placa NanoPi R2S con kit de estuche

Descripción:

NanoPi R2S es una plataforma de código abierto con dos puertos Ethernet Gbps, diseñada para aplicaciones IoT.

NanoPi R2S utiliza una CPU RK3328. Tiene dos puertos Ethernet Gbps y 1G DDR4 RAM. Hemos aplicado el sistema para OpenWrt a NanoPi R2S. Puede convertirlo fácilmente en un enrutador simplemente aplicando configuraciones simples.

Potente rendimiento RK3328. RAM DDR4 de cuatro núcleos/1 GB. Admite aceleración de hardware para cifrado y descifrado habilitado para AES. 1 GB de RAM DDR4 suficiente para ejecutar varias aplicaciones.

Diseñado con plataforma para Docker, que es una utilidad de software ligera que puede empaquetar una aplicación y sus dependencias en un contenedor virtual que puede ejecutarse para cualquier servidor Linux. La mayoría de las aplicaciones para "ARM64" se pueden ejecutar sin problemas a través de la plataforma para Docker.

El NanoPi R2S tiene dos puertos Ethernet Gbps: uno directamente extendido desde el SoC y el otro convertido desde un USB3.0.

Para el NanoPi R2S, la Ethernet Gbps interna tiene una tasa de TX de 941 Mbps y una tasa de RX de 941 Mbps; la Ethernet Gbps convertida por USB tiene una tasa de TX de 941 Mbps y una tasa de RX de 941 Mbps.

Puerto Ethernet interno 10/100/1000M x 1Puerto Ethernet USB3.0 convertido 10/100/1000M x 1
TX: 941 Mbps; RX: 941 Mbps

Hojas de datos y esquemas

● esquemas
NanoPi_R2S_V1.0_1912-Esquema.pdf
● Diagrama dimensional de PCB
Archivo PCB NanoPi_R2S_V1.0_1912 en formato dxf
●  Hoja de datos
Hoja de datos RK3328 Rockchip_RK3328_Datasheet.pdf

Especificaciones:

- UPC:
* Modelo: RK3328
* Número de núcleos: Quad-Core Cortex-A53
* Frecuencia: Para 4 x Cortex-A53 Hasta 1.4GHz

- Memoria: RAM: 1GB DDR4

- Almacenamiento: Ranura Micro SD: Micro SD x 1 para almacenamiento externo de hasta 128 GB

- Conectividad:
* Ethernet: Ethernet Gbps x 1
* USB 3.0 a Gbps Ethernet x 1

- Puerto serie de depuración: 3,3 V TTL, conector de paso de 2,54 mm de 3 pines

- USB:
* Host USB 2.0 x 1: USB tipo A
* Micro USB x 1: entrada de alimentación (5V/2A) y esclavo

- Cabecera de clavija: puerto de depuración serie x 1: cabecera de 3 clavijas con paso de 2,54 mm (3,3 V TTL)

- CONDUJO:
* SIS LED (Rojo) x 1
* WAN LED (verde) x 1
* LAN LED (verde) x 1
- Clave: Clave de usuario x1
- Temperatura de trabajo: 0 ℃ a 80 ℃
- Fuente de alimentación: CC 5V/2A

- Soporte de sistema operativo:
* Para FriendlyWrt 19.07.1 (64 bits)
* Para Ubuntu Core 18.04 (64 bits) (Linux-5.4 + U-boot-2017.11)

Dimensiones:
-PCB: 6 capas
-Tamaño de la PC: 55,6x52mm



1 x NanoPi R2S
1 funda NanoPi R2S.
