Elecbee SSMA-HF-Buchse 12,7 x 4,8 mm/0,50 x 0,19 Zoll Flansch 2,8 mm/0,11 Zoll vertikaler Flachstift
SKU: EB-DRF-0197
Favoriten
Schlüsselmerkmale
- Hochleistungs-RF-Stecker für Frequenzen von DC bis 11 GHz.
- Gewindekupplung für vibrationsfeste und dauerhafte Verbindungen.
- Einsatz in Luftfahrt, Telekommunikation und Industrieanlagen.
- Unterstützt 50/75 Ohm Impedanz für breite Kabelkompatibilität.
- OEM-Qualität zu günstigen Preisen mit 30-Tage-Geld-zurück-Garantie.
Mehr anzeigen
Beschreibung
Teilenummer: EB-DRF-0197

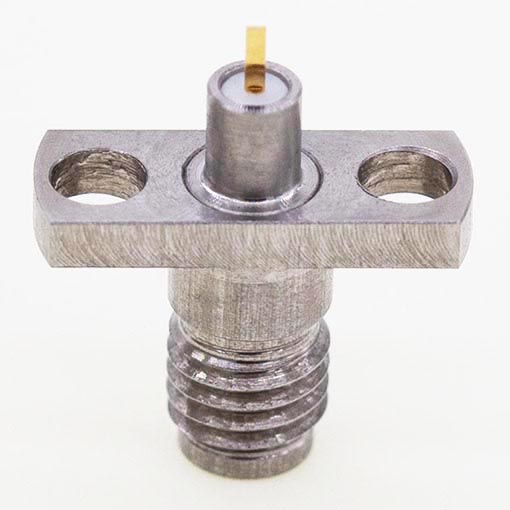

Beschreibung: SSMA-Buchse mit Schottflansch-HF-Steckverbinder, 12,7 x 4,8 mm / 0,500 x 0,190 Zoll Flanschbuchse mit 2,8 mm / 0,110″ vertikalem Flachstiftanschluss.
Dieser EB-DRF-0197, SSMA 2-Loch-Buchse mit Schottflansch-HF-Steckverbinder mit einer Größe von 12,7 x 4,8 mm / 0,500 x 0,190 Zoll Flanschbuchse und 2,8 mm / 0,110 Zoll vertikaler Flachstiftklemme, Frequenzbereich von DC bis 40 GHz, 50 Ω Impedanz, VSWR 1,20:1 (max.) für DC~40 GHz, 750 V Spannungsfestigkeit, ≥1000 mOhIsolationswiderstand, 500 Zyklen Haltbarkeit und -55°C~+165°C Betriebstemperatur.
Vorteile
- Kleine Größe
- Hohe Zuverlässigkeit
- Gute mechanische Leistung
- Breiter Frequenzbereich von DC bis 40 GHz
Anwendungen
- Allzwecktest
- Schottflansch HF-Verbindung
- Anwendung für Rack- und Panelmontage
- 2,8 mm / 0,110 Zoll vertikaler Flachstiftanschluss
Hauptmerkmale
| Polarität | Standard |
| Schnittstelle | SSMA |
| Steckertyp | Jack |
| Connector-Geschlecht | Weiblich |
| Impedanz | 50Ω |
| Körperform | Gerade |
| Körpermontage | 2-Loch-Flansch |
| Befestigungsmethode | Lot |
Leistungsfunktionen
| Frequenzbereich | Gleichstrom ~40 GHz |
| VSWR： | DC~40 GHz: 1,20:1 (max.) |
| Kontakt Widerstand | Mittelleiter ≤5,0 mΩ |
| Außenleiter ≤2,5 mΩ | |
| Isolationswiderstand | ≥1000 mΩ |
| Spannungsfestigkeit | 750V |
| Haltbarkeit | 500 Zyklen |
| Betriebstemperatur | -55℃~+165℃ |
Materialvorgaben
| Gehäuse | Typ Edelstahl 303 |
| Poliert und passiviert | |
| Zentrumskontakt | Berylliumkupfer |
| Vergoldet | |
| Isolatoren | PTFE & PEI |
