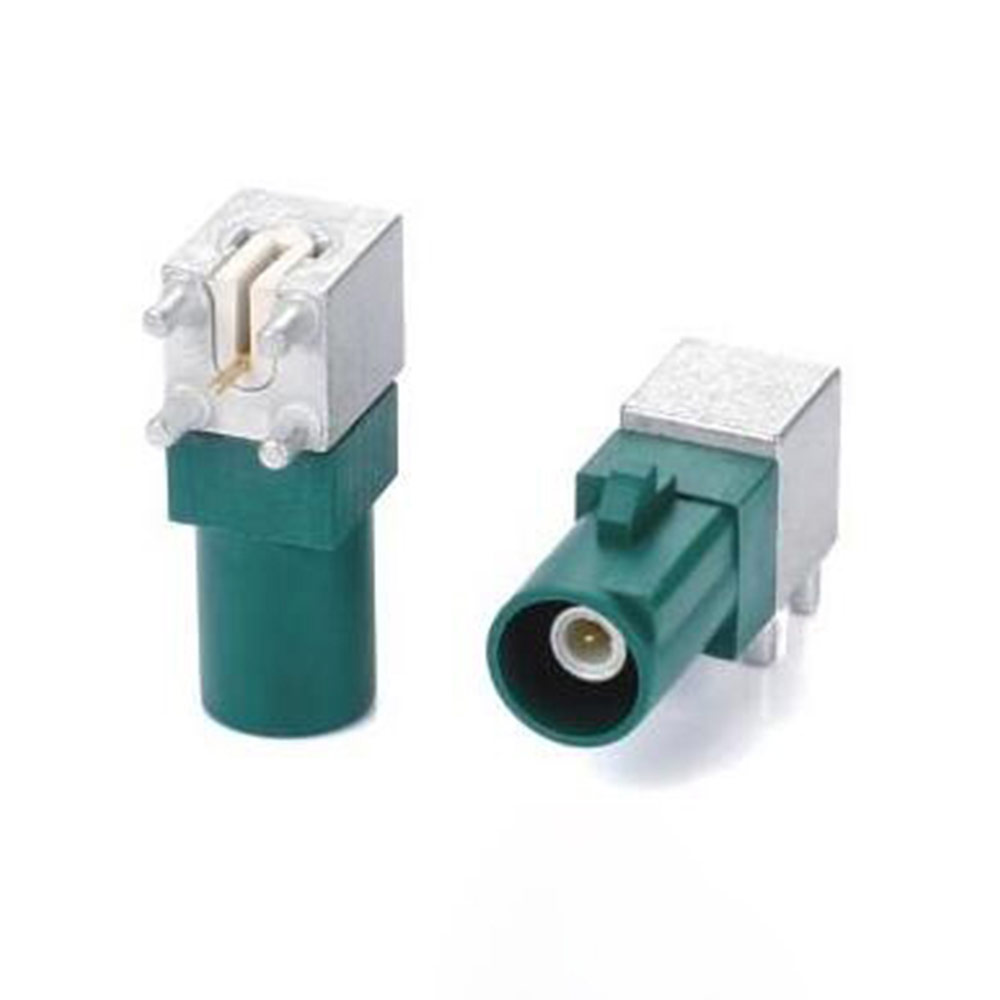

Elecbee Rechtswinkel Fakra E-Coding Male Connector Green TV Signal Fahrzeug PCB Connector

FAKRA Stecker

• FAKRA-Steckverbinder (Fachkreis Automobil, deutscher Standard) sind SMB-basierte Automobil-Steckverbinder, die bis zu 6 GHz arbeiten können. Diese Steckverbinder sind in ein Kunststoffgehäuse mit einer Verriegelungsfunktion mit einem akustischen Klickgeräusch eingebettet, mit dem Sie wissen, dass eine Verbindung hergestellt wurde. Sie sind in 14 verschiedenen mechanischen Layouts erhältlich, die für einfache Identifizierung und Mismatching-Prävention farbcodiert sind.
• FAKRA-Steckverbinder erfüllen die mechanischen und ökologischen Anforderungen der Automobilindustrie. Die weltweite Automobilindustrie verfügt über standardisierte Steckverbinder, die auf den FAKRA- und USCAR-Standards basieren.
• Sie können für eine Vielzahl von Verbindungen in Automobilfahrzeugen gelten, mit Anwendungen wie SDARS, Mobiltelefonie, GPS-Navigation, schlüssellosem Eintritt und Satellitenradio.

Anwendung

• Kameras
• Sensoren zur Detektion, Bewertung und Reaktion
• Leistungsstarkes Computing
• Radioantenne
• GPS Telematik oder Navigation
• Infotainment & Fernsehen
• Mobilkommunikation
• RF Bluetooth / WLAN
• Funkfrequenzfernbedienung für schlüssellose Eingabe
• Fahrzeug-Hilfheizung

Fakra Nahaufnahme

• 1. Montagenut für Kabelanschlüsse zur Fahrwerkmontage
• 2. Sichern Sie das primäre Verriegelungssystem zwischen Stecker und Coupler mit taktiler und akustischer Verriegelung
• 3. Schutzsperr und Schutzstreifen verhindern unbeabsichtigende Öffnung des primären Verriegelungsarms
• 4. Schutz des koaxialen Einsatzes durch Stoß- und vibrationsfestes kodierte Gehäuse
• 5. Sichere Sekundärverriegelung mit hoher axialer Retentionskraft des Koaxialeinsatzes im Kunststoffgehäuse
• 6. Ausgefeiltes mechanisches und Farbcodierungssystem mit 14 verschiedenen Codes

Fakra Code

Schnittstellenmaß
