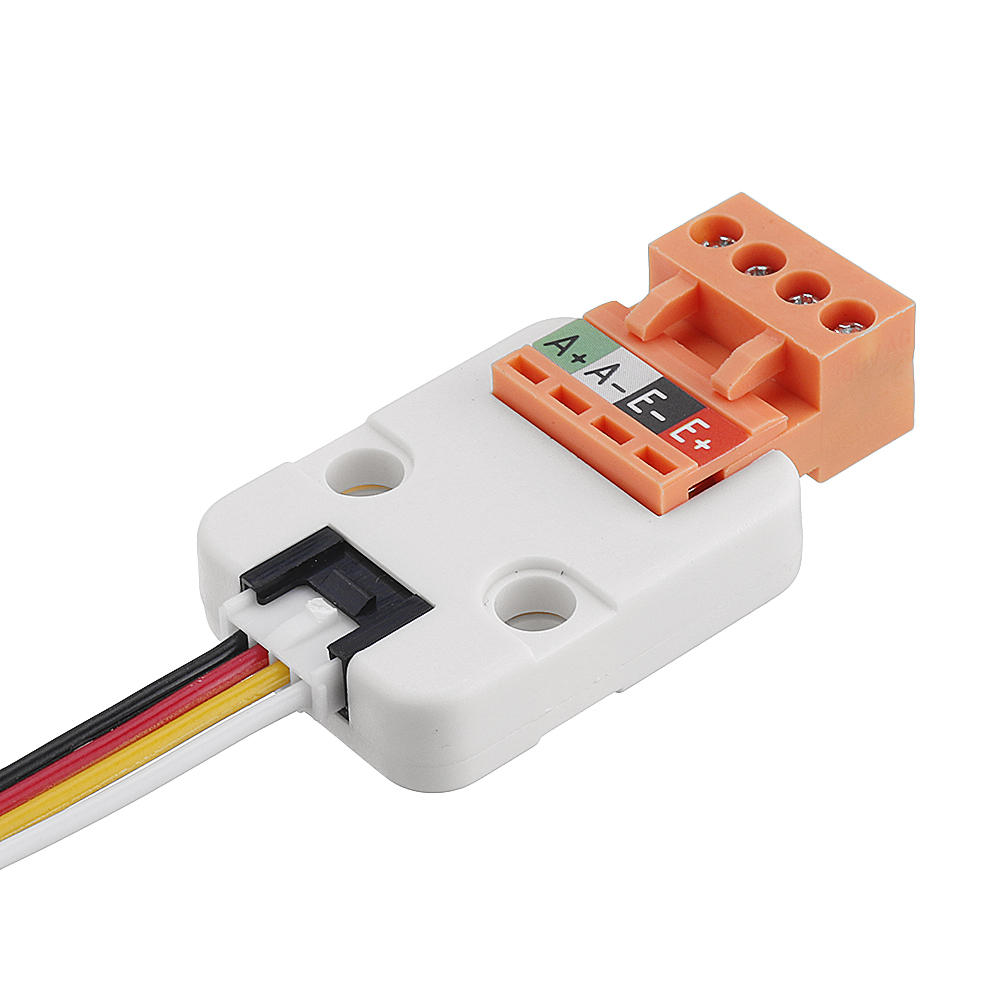

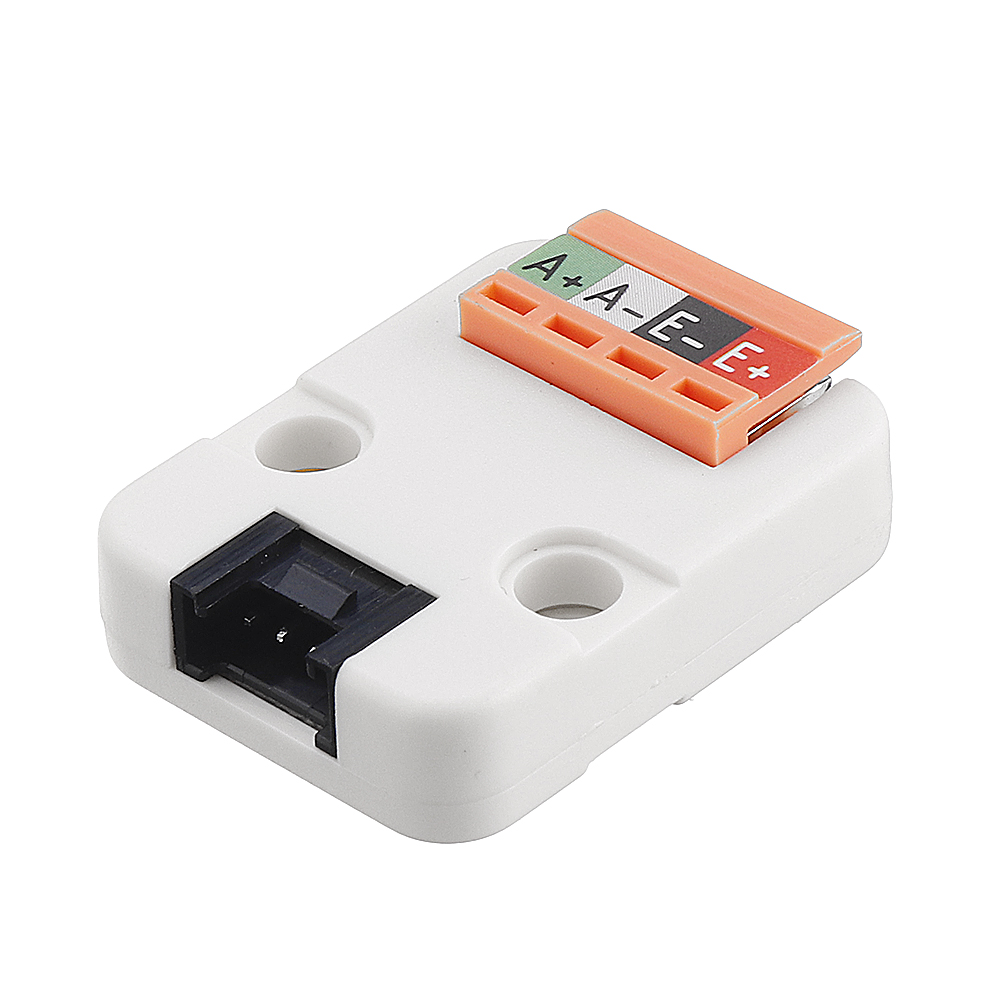

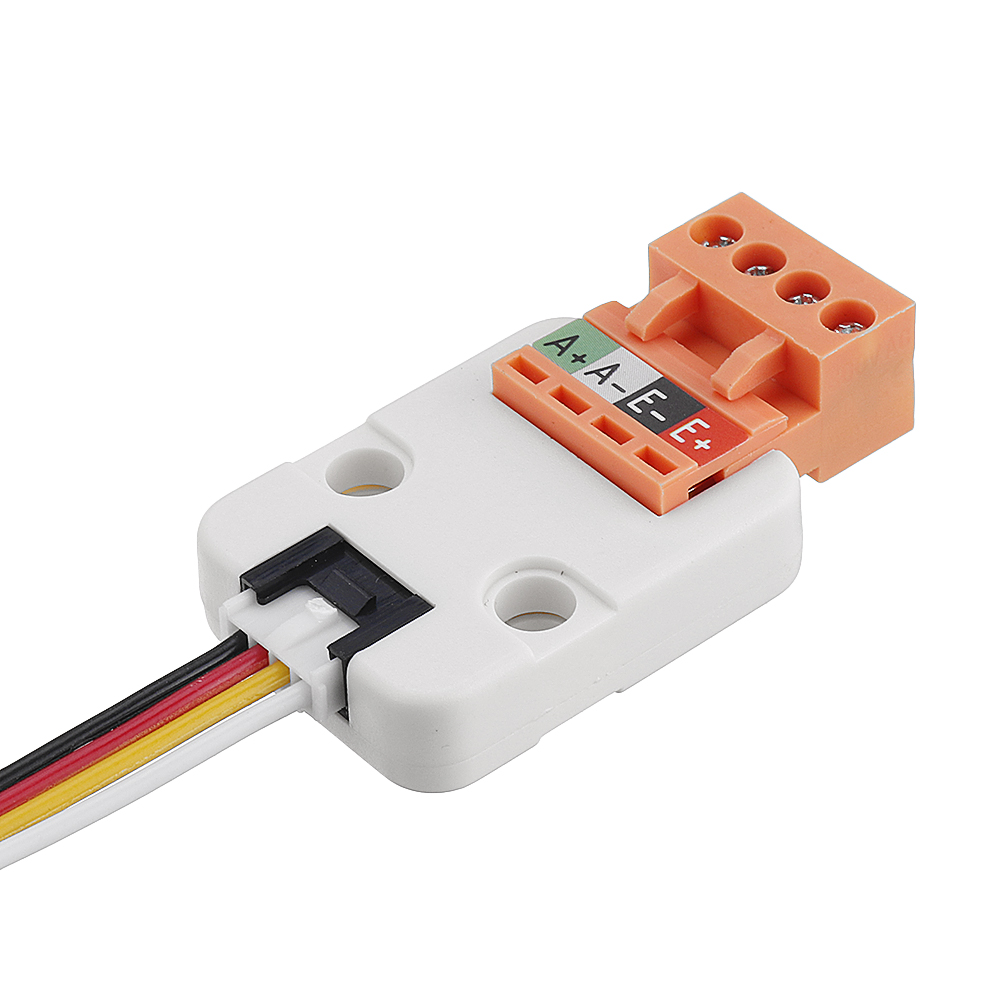

Elecbee Mini-Gewichtsmodul HX711 Sensor 24 Bit Wägedrucksensor I2C-Schnittstelle für Audrino Grove Port für Arduino
SKU: EB0043108
Favoriten
Schlüsselmerkmale
Produktmerkmale:
- Zwei wählbare differentielle Eingangskanäle
- Aktiver rauscharmer On-Chip-PGA mit wählbarer Verstärkung von 32, 64 und 128
- On-Chip-Stromversorgungsregler für Wägezellen und analoge ADC-Stromversorgung
- On-Chip-Oszillator, der keine externe Komponente mit optionalem externem Quarz benötigt
- On-Chip-Power-on-Reset
- Einfache digitale Steuerung und serielle Schnittstelle: Pin-gesteuerte Steuerung, keine Programmierung erforderlich
- Wählbare 10SPS oder 80SPS Ausgangsdatenrate
- Gleichzeitige Unterdrückung der 50- und 60-Hz-Versorgung
- Stromverbrauch einschließlich On-Chip-Analog-Netzteilregler: Normalbetrieb < 1,5 mA, Abschalten < 1 uA
- Betriebsspannungsbereich: 2,6 ~ 5,5 V
- Betriebstemperaturbereich: -40 ~ +85℃
- 16-poliges SOP-16-Gehäuse
- Programmplattform: , UIFlow (Blockly, Python)
- Zwei Le go-kompatible Löcher
- Produktgröße: 32,2 mm x 24,2 mm x 10,5 mm
- Produktgewicht: 8 g
Mehr anzeigen
Datasheet
Beschreibung

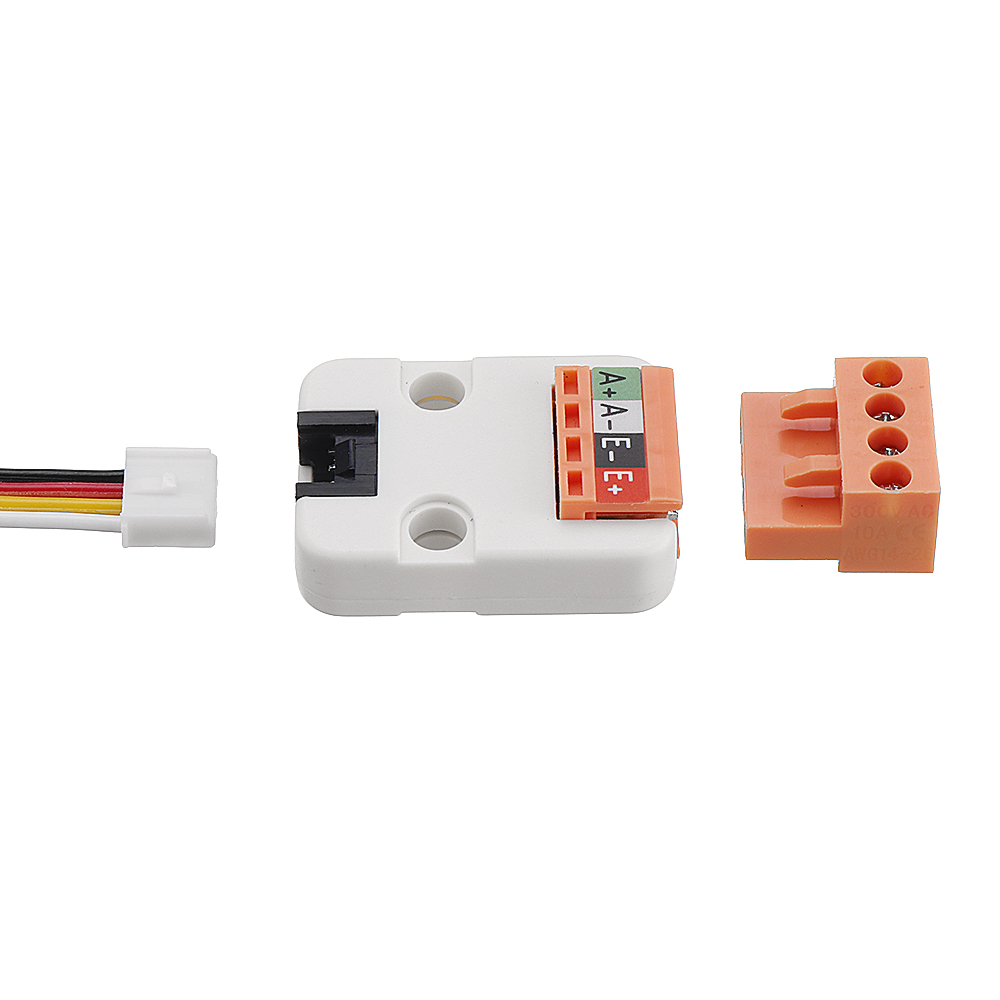

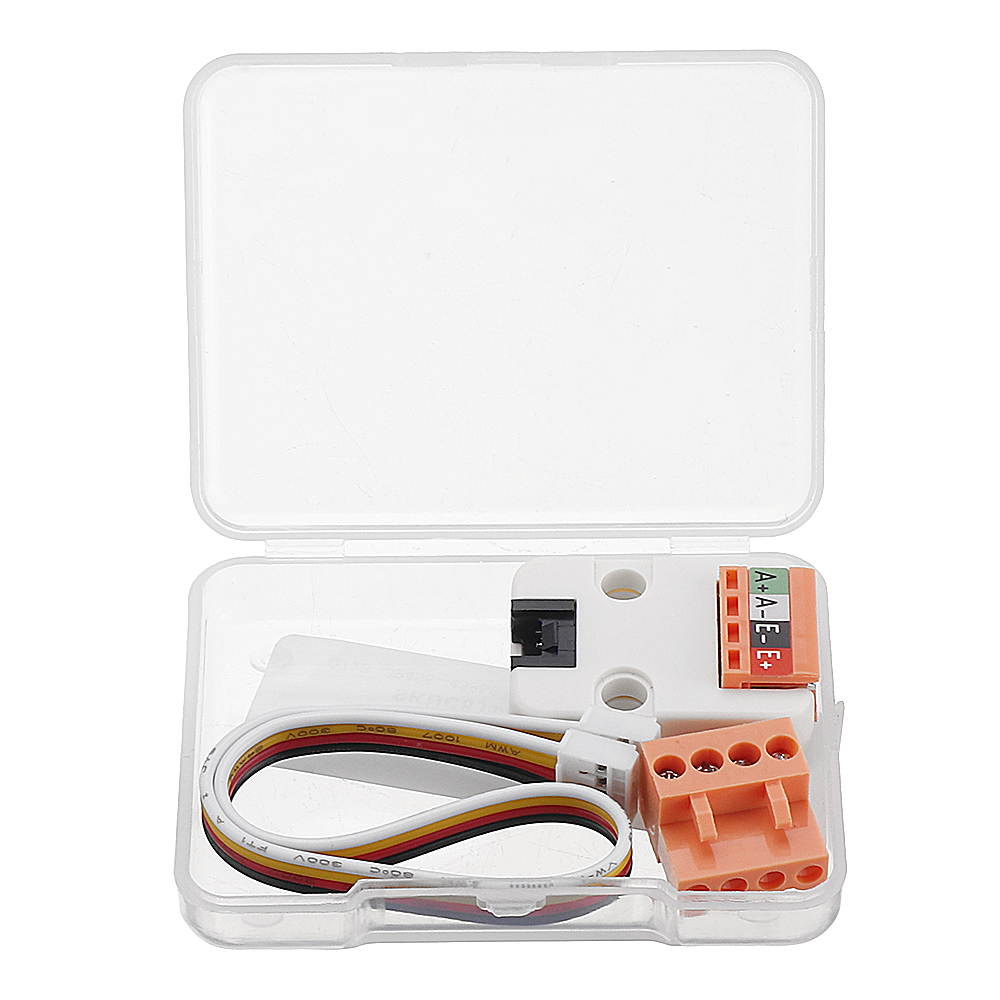

Paket beinhaltet:
- 1x Gewichtseinheit
- 1x Grove-Kabel
Anwendung:
- Mikro-Gewichtsmesser
- Küchenwaage
Verwandter Link:
-
Offizielles Video: https://www.youtube.com/channel/UCozgFVglWYQXbvTmGyS739w
-
Forum: http://forum.m5stack.com/
-
Datenblatt-HX711
EasyLoader
Beispiel:
1. für IDE
Wir haben in diesem Experiment einen Drucksensor (10 kg) verwendet. (Einheit: Gramm)
Um den vollständigen Code zu erhalten: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/WEIGHT//weight
2. UIFlow
Um den vollständigen Code zu erhalten: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/WEIGHT/UIFlow
: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/WEIGHT//weight
Schema:
: https://github.com/m5stack/M5-ProductExampleCodes/tree/master/Unit/WEIGHT//weight

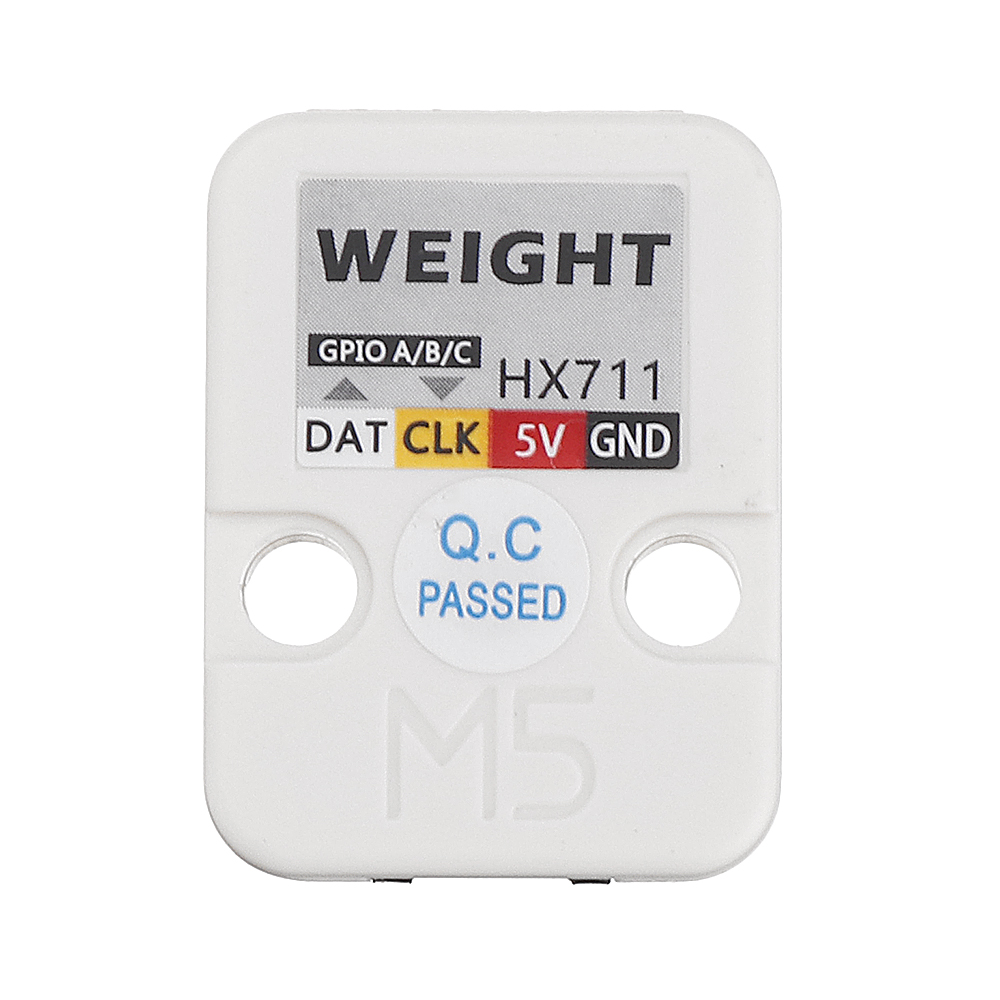

Pinmap:
Wenn WEIGHT mit GROVE A verbunden war
| M5Core (GROVE A) | GPIO22 | GPIO21 | 5V | Masse |
| Gewichtseinheit | DATA-Pin (DAT) | CLOCK-Stift (CLK) | 5V | Masse |
Wenn WEIGHT mit GROVE B verbunden war
| M5Core (GROVE B) | GPIO36 | GPIO26 | 5V | Masse |
| Gewichtseinheit | DATA-Pin (DAT) | CLOCK-Stift (CLK) | 5V | Masse |
