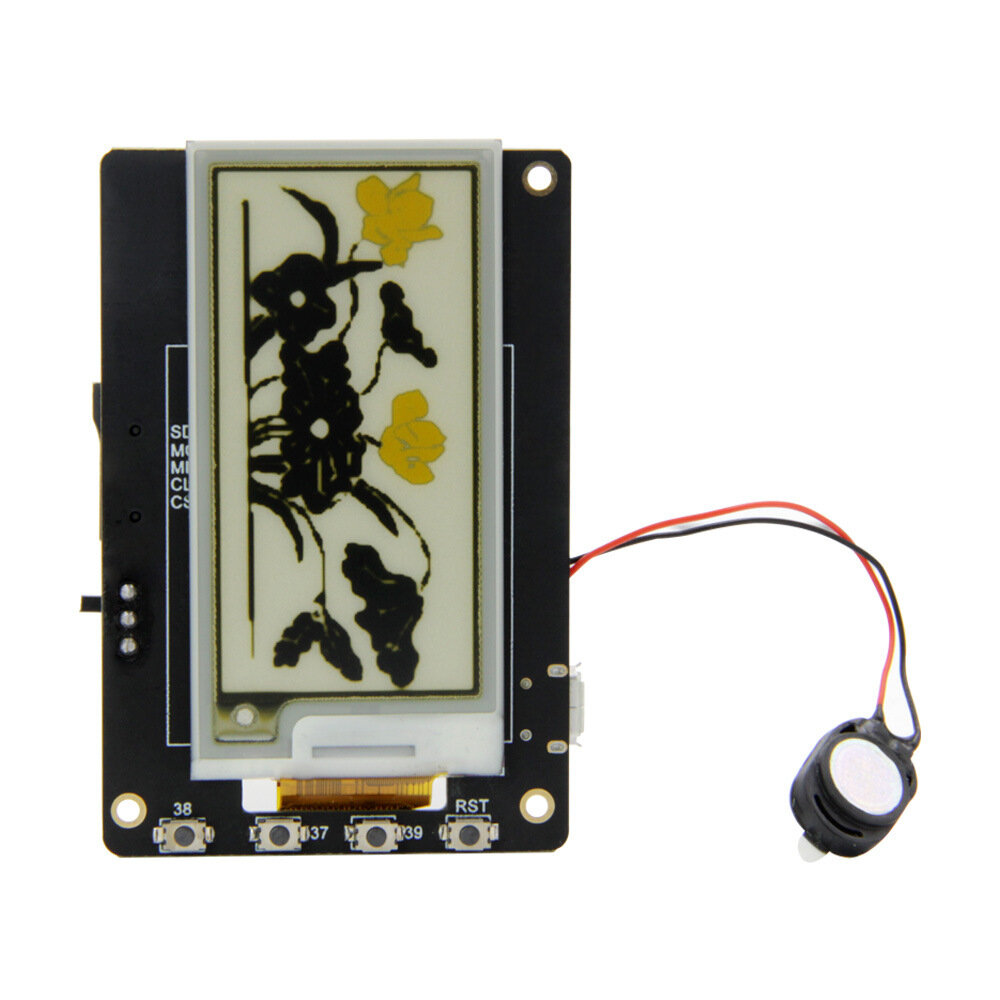

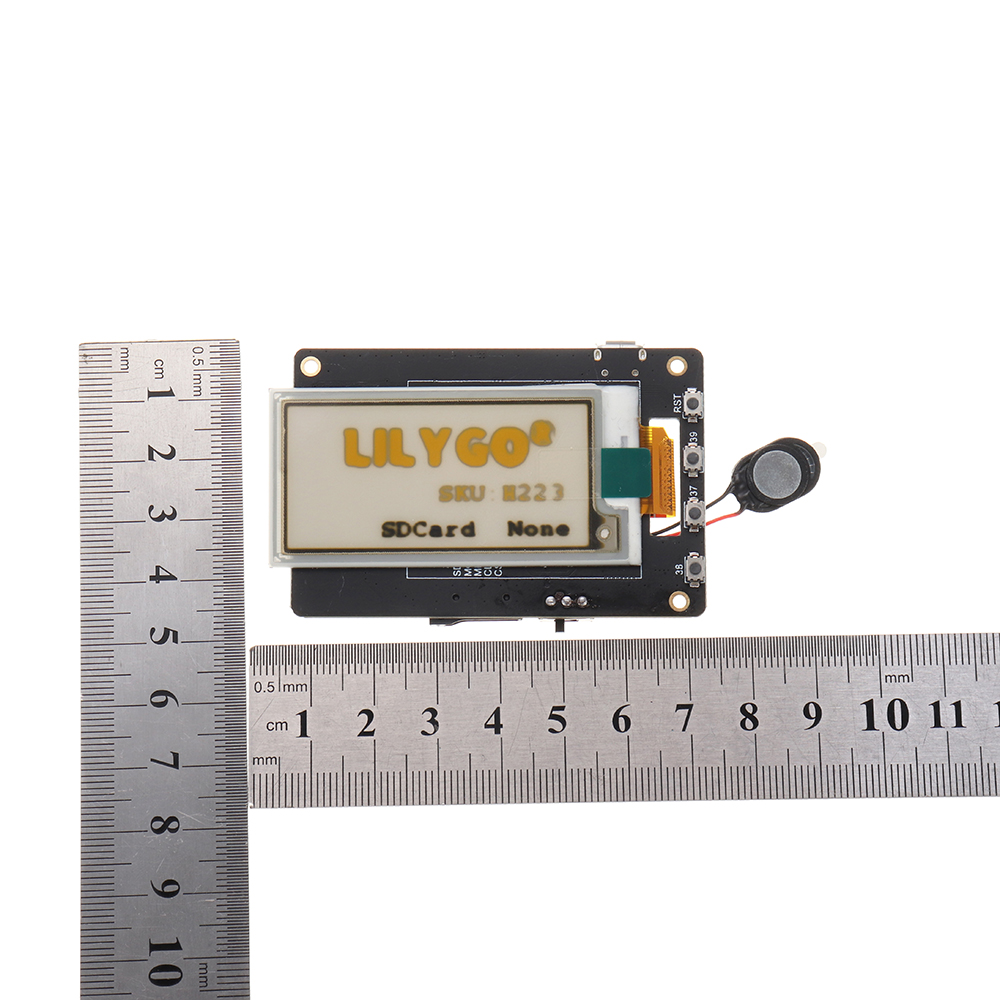

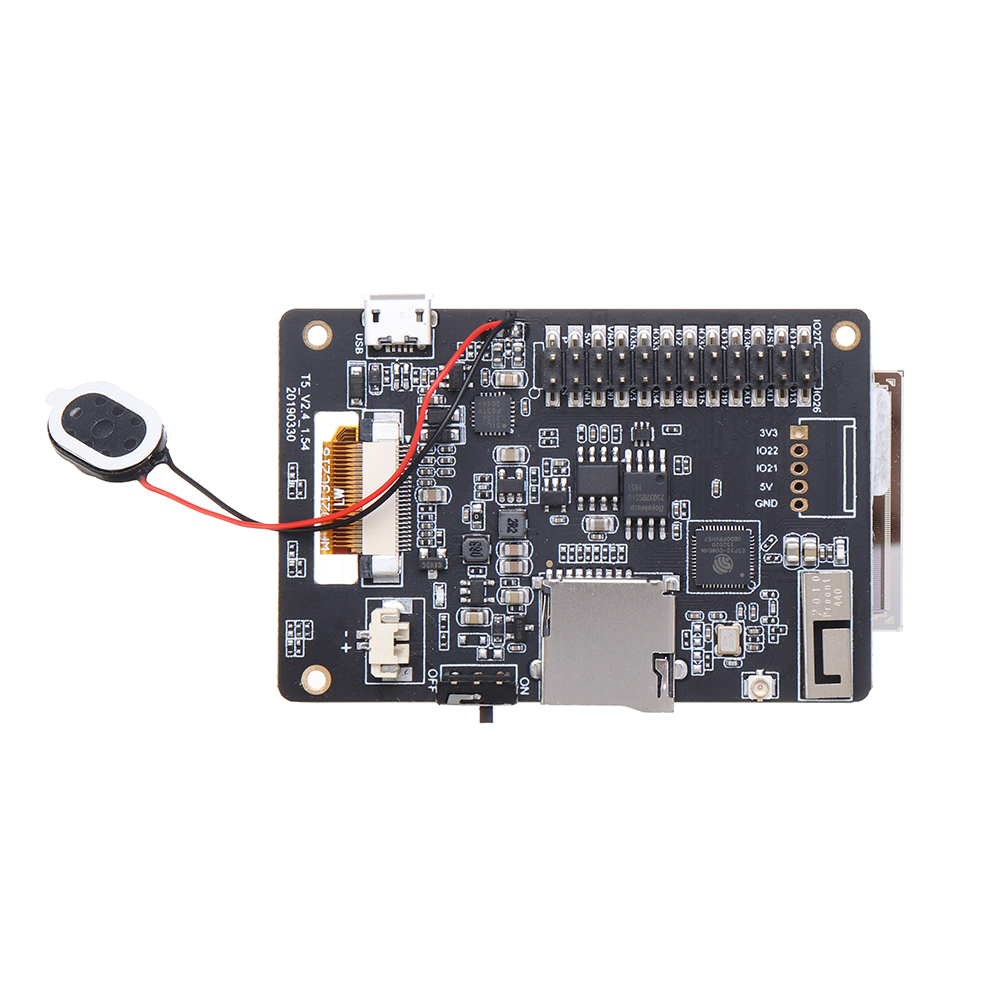

Elecbee LILYGO® TTGO T5 V2.4.1 ESP32 2,13 Zoll Elektronisches E-Paper-Bildschirmmodul mit gelber, schwarzer und weißer Tinte und Lautsprecher

Unterstützung für GDEH029A1 / SSD1608-basierte ePaper-Module im 4-Draht-SPI-Modus. Unterstützung für andere Controller wird später hinzugefügt emulierter 4-Bit-Graustufenmodus

SPI zeigt eine orientierte SPI-Treiberbibliothek basierend auf dem Spi-Master-Treiber an

Kombinierter DMA-SPI-Übertragungsmodus und direktes SPI für maximale Geschwindigkeit

Zur Laufzeit kann der 4-Bit-Graustufenmodus oder der 1-Bit-S/W-Modus ausgewählt werden

SPI-Geschwindigkeiten bis 20 MHz sind getestet und funktionieren ohne Probleme

Demo-Anwendung enthalten, die die meisten Bibliotheksfunktionen demonstriert

EPD_drawPixel Zeichnet Pixel an gegebenen x,y-Koordinaten

EPD_drawLine Linie zwischen zwei Punkten zeichnen

EPD_drawFastVLine, EPD_drawFastHLine Zeichnet eine vertikale oder horizontale Linie vorgegebener Länge

EPD_drawLineByAngle Linie auf dem Bildschirm vom (x,y)-Punkt in einem bestimmten Winkel zeichnen

EPD_drawRect, EPD_fillRect Rechteck auf dem Bildschirm zeichnen oder gegebenen rechteckigen Bildschirmbereich mit Farbe füllen

EPD_drawRoundRect, EPD_fillRoundRect Rechteck auf dem Bildschirm zeichnen oder gegebenen rechteckigen Bildschirmbereich mit Farbe mit abgerundeten Ecken füllen

EPD_drawCircle, EPD_fillCircle Kreis auf dem Bildschirm zeichnen oder füllen

EPD_drawEllipse, EPD_fillEllipse Ellipse auf dem Bildschirm zeichnen oder füllen

EPD_drawTriangel, EPD_fillTriangle Dreieck auf dem Bildschirm zeichnen oder füllen

EPD_drawArc Kreisbogen auf dem Bildschirm zeichnen, von ~ bis zu gegebenen Winkeln, mit gegebener Dicke. Kann mit unterschiedlicher Farbe umrissen werden

EPD_drawPolygon Zeichnet ein Polygon auf dem Bildschirm mit einer gegebenen Anzahl von Seiten (3~60). Kann mit unterschiedlicher Farbe umrandet und um einen bestimmten Winkel gedreht werden.

Feste Breite und proportionale Schriftarten werden unterstützt; 8 eingebettete Schriftarten

unbegrenzte Anzahl von Schriftarten aus der Datei

7-Segment-Vektorschrift mit variabler Breite/Höhe ist enthalten (nur Zahlen und wenige Zeichen)

Proportionale Schriftarten können im Modus mit fester Breite verwendet werden.

Verwandte Funktionen:

EPD_setFont Legt die aktuelle Schriftart aus einer der eingebetteten Schriftarten oder einer Schriftartdatei fest

EPD_getfontsize Gibt die aktuelle Schrifthöhe und -breite in Pixel zurück.

EPD_getfontheight Gibt die aktuelle Schrifthöhe in Pixel zurück.

set_7seg_font_atrib Setze Attribute für 7-Segment-Vektorfont

getFontCharacters Holt alle Schriftzeichen in den Puffer

EPD_print Text zur Anzeige schreiben.

Saiten können in jedem Winkel gedruckt werden. Die Rotation des angezeigten Textes hängt von der Variablen font_ratate ab (0~360)

Wenn die Variable font_transparent auf 1 gesetzt ist, werden keine Hintergrundpixel gedruckt

Wenn der Text nicht in die Bildschirm-/Fensterbreite passt, wird er abgeschnitten (falls text_wrap=0) oder in der nächsten Zeile fortgesetzt (falls text_wrap=1).

In Strings sind zwei Sonderzeichen erlaubt: r CR (0x0D), löscht die Anzeige auf EOL, n LF (ox0A), fährt mit der neuen Zeile fort, x=0

Für die X-Position können spezielle Werte eingegeben werden:

CENTER zentriert den Text

RIGHT rechts richtet den Text horizontal aus

LASTX fährt von der letzten X-Position fort; Versatz kann verwendet werden: LASTX+n

Für Y können spezielle Werte eingegeben werden:

CENTER zentriert den Text vertikal

UNTEN unten richtet den Text aus

LASTY fährt von der letzten Y-Position fort; Versatz kann verwendet werden: LASTY+n

EPD_getStringWidth Gibt die Zeichenfolgenbreite in Pixel basierend auf den aktuellen Schriftarteigenschaften zurück. Nützlich zum Positionieren von Zeichenfolgen auf dem Bildschirm.

EPD_clearStringRect Füllt das von String belegte Rechteck mit aktueller Hintergrundfarbe

EPD_jpg_image Dekodiert und zeigt JPG-Bilder an

Grenzen:

Nur Grundlinie. Progressive und verlustfreie JPEG-Formate werden nicht unterstützt.

Bildgröße: Bis zu 65520 x 65520 Pixel

Farbraum: YCbCr nur drei Komponenten. Graustufenbilder werden nicht unterstützt.

Abtastfaktor: 4:4:4, 4:2:2 oder 4:2:0.

Kann das Bild aus Datei oder Speicherpuffer anzeigen

Bild kann um Faktor 0 ~ 3 skaliert werden (1/1, 1/2, 1/4 oder 1/8)

Das Bild wird von der X-, Y-Position auf dem Bildschirm/Fenster angezeigt:

X: linke Bildposition; Konstanten CENTER & RIGHT können verwendet werden; negativer Wert wird akzeptiert

Y: obere Bildposition; Konstanten CENTER & BOTTOM können verwendet werden; negativer Wert wird akzeptiert

Das Bild wird in den 4-Bit-Graustufenmodus konvertiert

EPD_fillScreen Füllen Sie den gesamten Bildschirm mit Schwarz-, Weiß- oder Graustufen

compile_font_file Funktion, die die Quelldatei der Schriftart c in eine Schriftartdatei kompiliert, die in der Funktion EPD_setFont() verwendet werden kann, um eine externe Schriftart auszuwählen. Die erstellte Datei hat denselben Namen wie die Quelldatei und die Erweiterung .fnt

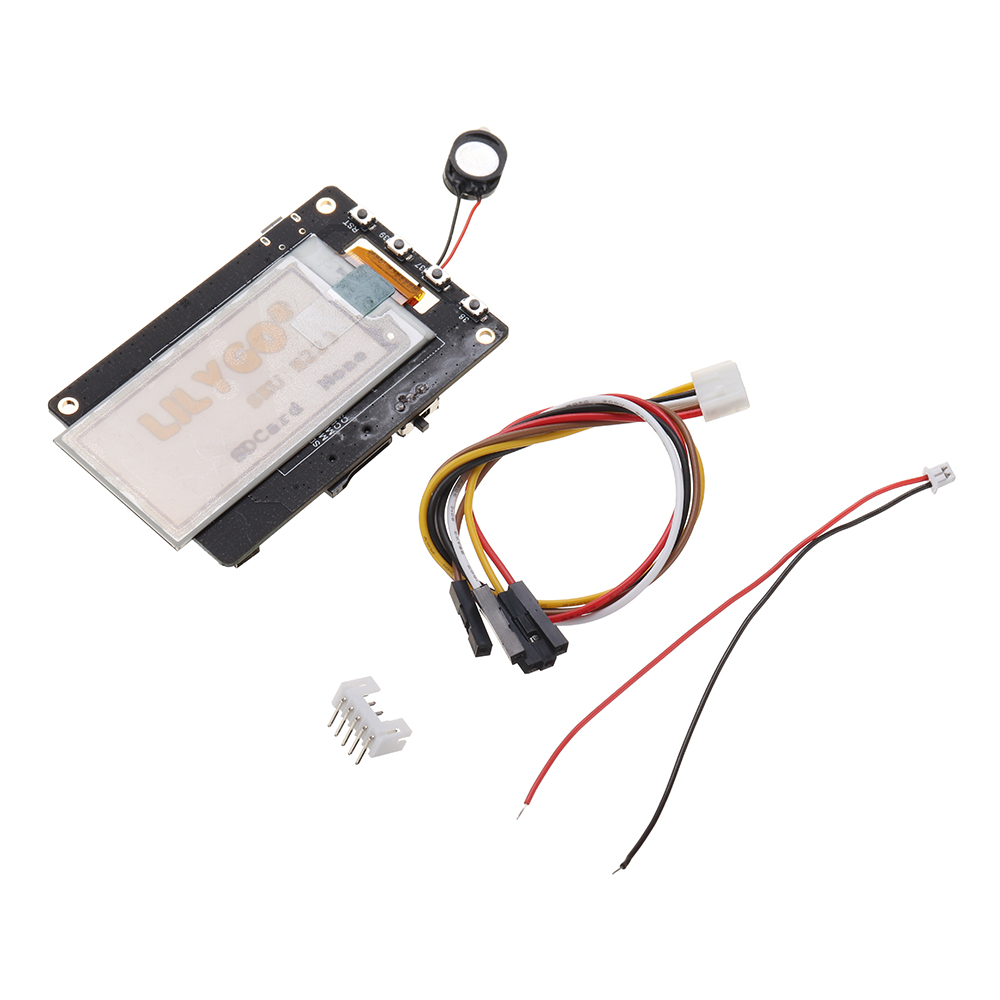

1 x T5 V2.4.1 ESP32 2,13 Zoll Bildschirm
