Elecbee ESP32 PICO Farb-LCD-Mini-IoT-Entwicklungsboard Fingercomputer für Arduino – Produkte, die mit offiziellen Arduino-Boards + StickV K210 AI-Kamera-Entwicklungsboard funktionieren

SKU: EB0043860
Favoriten

Schlüsselmerkmale

  • Fingerabdruck: 150
  • Kapazitiver Halbleiter-Fingerabdrucksensor mit Flächenarray
  • Der Sensor hat eine Pixelqualität von 256 Graustufen pro Pixel
  • 1:N-Erkennung und 1:1-Verifizierung
  • Stützfinger 360 Rotationserkennung
  • Sicherheitsstufe, die entsprechend angepasst werden kann 0-9, Standardstufe 5
  • Ausgabeformat: Benutzername Fingerbild Merkmalswert
  • Kennwertgröße: 193 Bytes
  • Kommunikationsschnittstelle: UART
  • Unterstützte Baudrate: 9600 bps-115200 bps (Standard: 19200 bps)
  • Betriebstemperatur: -10°C - 60°C
  • Betriebsfeuchtigkeit: 20 % - 80 %

Gewicht und Größe:

  • Größe: 55 mm * 25 mm * 20 mm
  • Gewicht: 33 g (inkl. Batterie)

Anwendungen:

  • Fingerabdruck-Anwesenheitsmaschine
  • Passwortlose Authentifizierung
  • Benutzeridentifikation

Schema:

Mehr anzeigen
Datasheet
EB0043860
Beschreibung
- 240 MHz Dual-Core Tensilica LX6 Mikrocontroller mit 600 DMIPS
- Integrierter 520-KB-SRAM
- Integrierter 802.11b/g/n HT40 Wi-Fi-Transceiver, Basisband, Stack und LWIP
- Integriertes Dual-Mode-Bluetooth
- Hallsensor
- 10x kapazitive Touch-Schnittstelle
- 32-kHz-Quarzoszillator
- PWM/Timer-Ein-/Ausgang an jedem GPIO-Pin verfügbar
- SDIO-Master/Save 50MHz
- Unterstützung der SD-Kartenschnittstelle

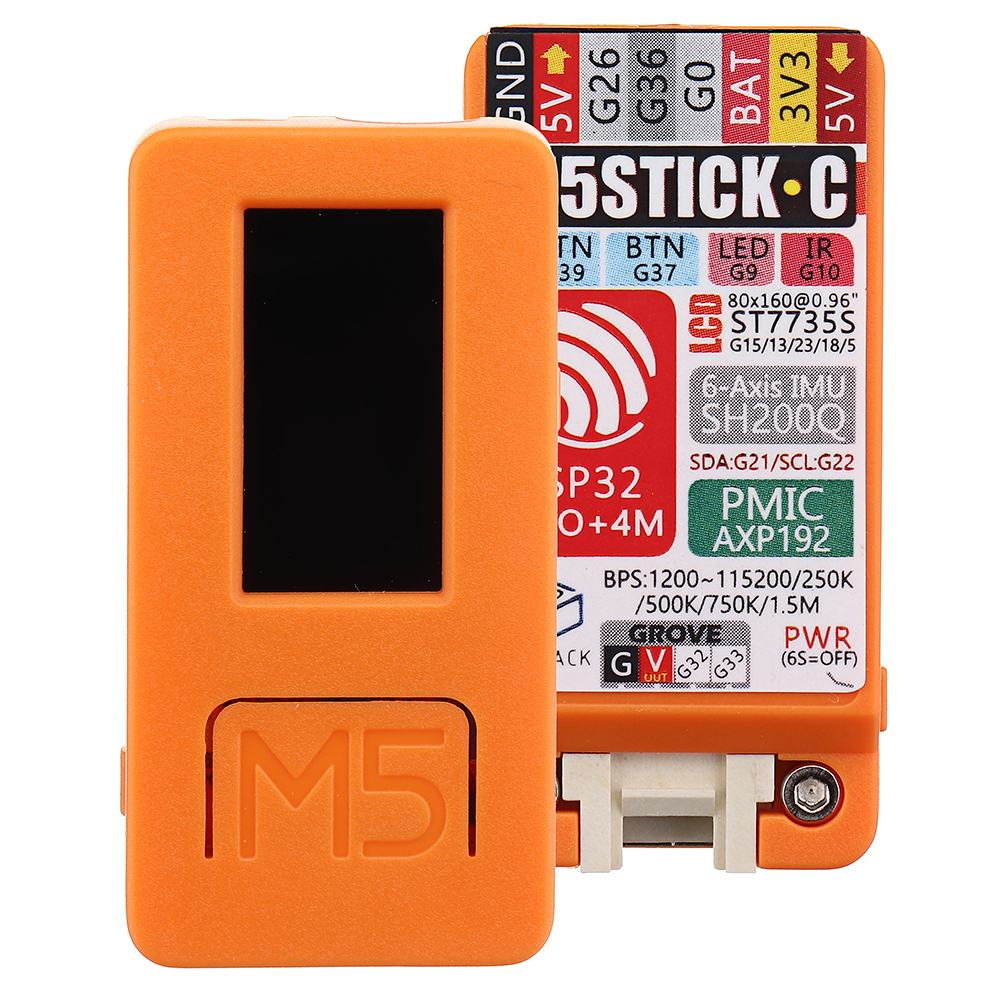

PinMap:

ROTE LED & IR-Sender & TASTE A & TASTE B
ESP32GPIO10GPIO9GPIO37GPIO39
ROTE LEDLED-PIN
IR-SenderSender-Pin
Taste AButton Pin
Taste BButton Pin

TFT-LCD
Treiber-IC:ST7735S
Auflösung: 80 * 160

ESP32GPIO15GPIO13GPIO23GPIO18GPIO5
TFT LCDTFT_MOSITFT_CLKTFT_DCTFT_RSTTFT_CS

GROVE-HAFEN
ESP32GPIO33GPIO325VMasse
GROVE-PortSCLSDA5VMasse

MIC (SPM1423)
ESP32GPIO0GPIO34
MIKROFONSCLSDA

6-Achsen-Haltungssensor (SH200Q/MPU6886) und Power-Management-IC (AXP192)
ESP32GPIO22GPIO21
6-Achsen-HaltungssensorSCLSDA
Power-Management-ICSCLSDA

Einschalten / Ausschalten:
Einschalten: Klicken Sie auf die Reset-Taste
Herunterfahren: Doppelt die Reset-Taste

Datenblatt


Beispiel

Vergleich zwischen verschiedenen Entwicklungskits von M5

  • Für Details klickenHier

  • Diagramm herunterladen klickenHier

  • M5StickC Werkstestcode

  • M5StickC Verkaufsautomat

Beschreibung:

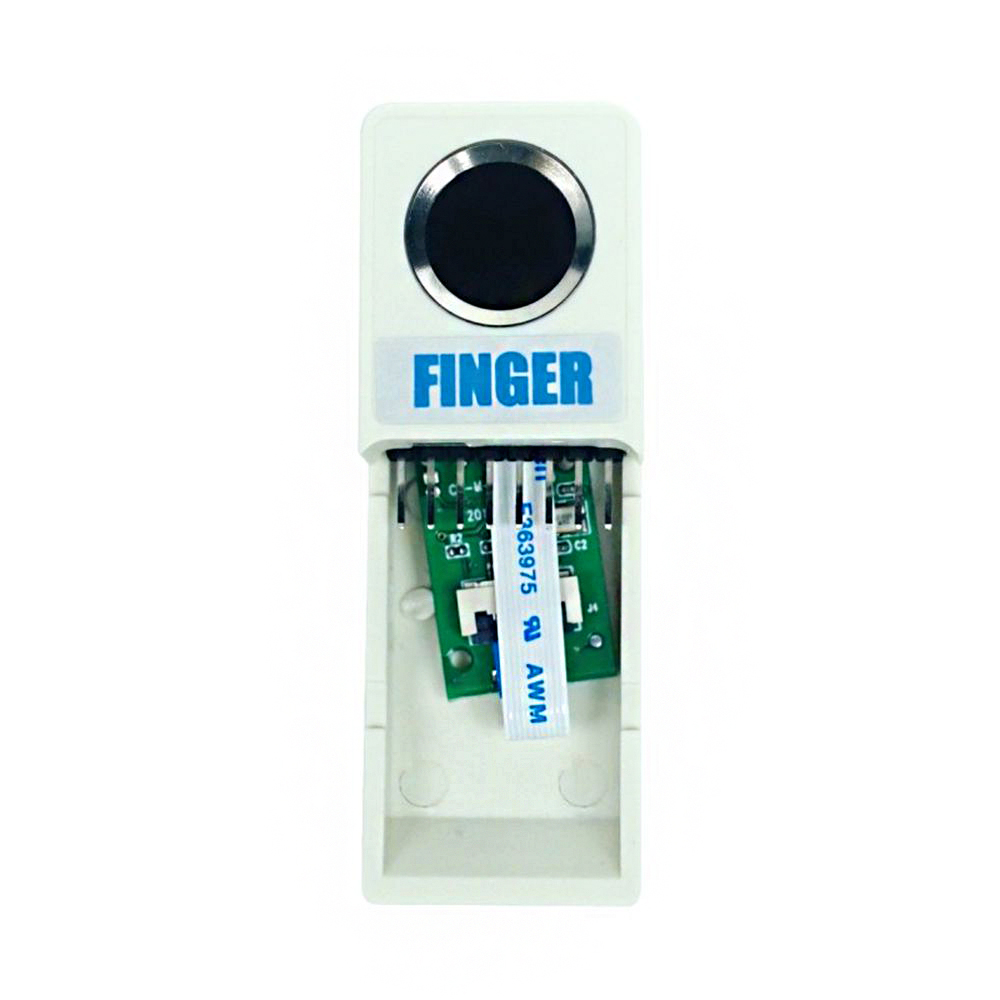

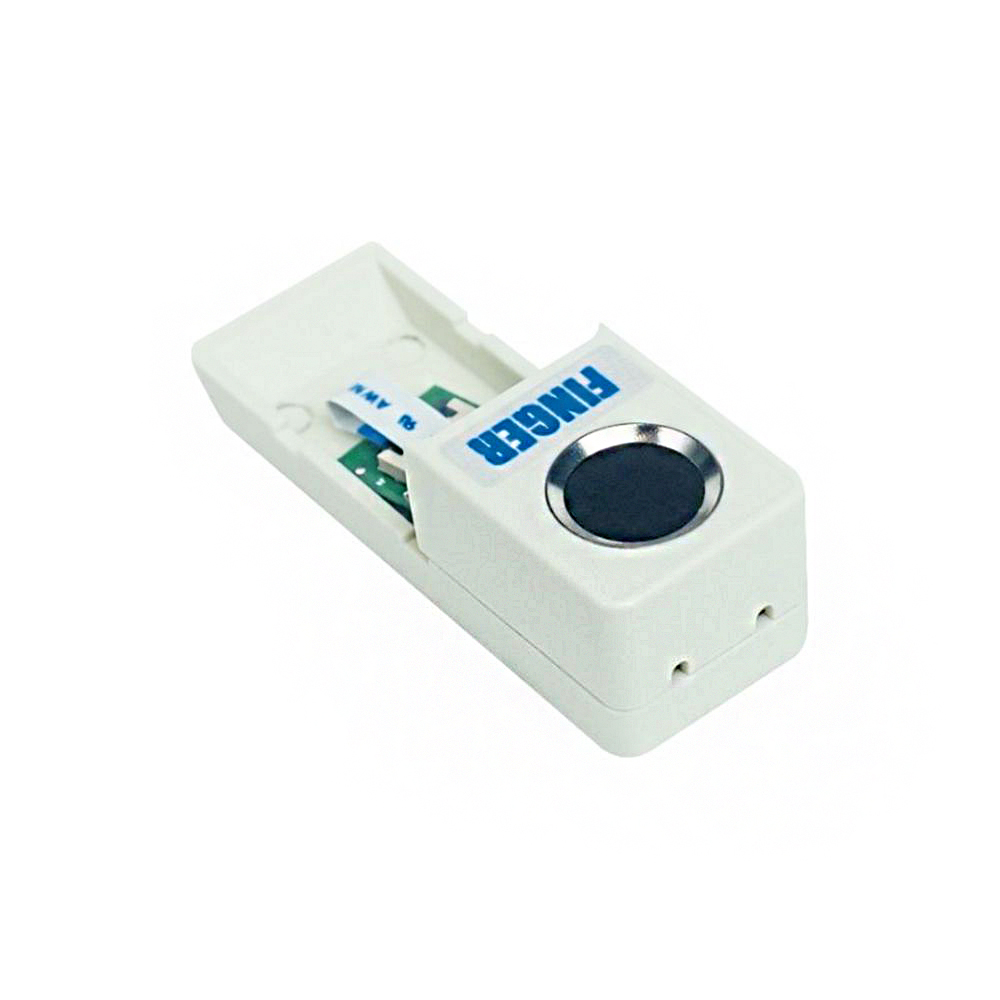

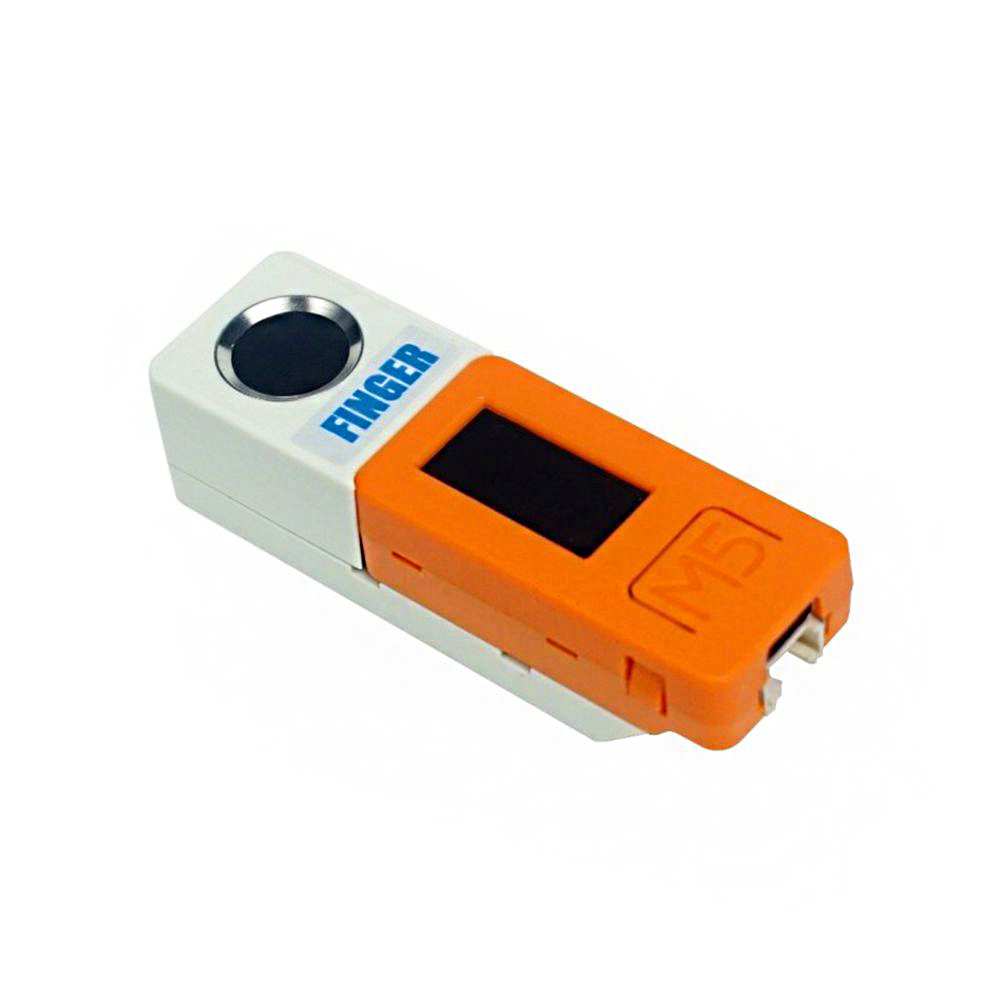

FINGER Hat wird mit einem „FPC1020SC“-Fingerabdrucksensor geliefert. Dieser All-in-One-Fingerabdrucksensor macht das Hinzufügen, Überprüfen und Verwalten von Fingerabdrücken super einfach.

Kompakte Größe, serielles Protokoll und „extrem niedriger Stromverbrauch“ – all das macht dieses M5-Gerät sehr attraktiv für die Verwendung zusammen mit dem M5StickC. Es führt einen schnellen Fingerabdruckabgleich mit der höchsten Sicherheitsstufe bei optimalem Benutzerkomfort durch. Die M5-Einheit kann so programmiert werden, dass benutzerdefinierte Vergleichs- und Sicherheitsstufen für die Fingerabdruckerkennung eingestellt werden. Wenn Sie jemals daran denken, Ihr Projekt mit Biometrie sicherer zu machen, vergessen Sie nicht, diese M5-Einheit hinzuzufügen: "FINGER HAT".

UART-Einstellungen:

  • Baudrate: 19200 bps (Standard)
  • 1 Startbit
  • 1 Stoppbit
  • Keine Parität

Produkt

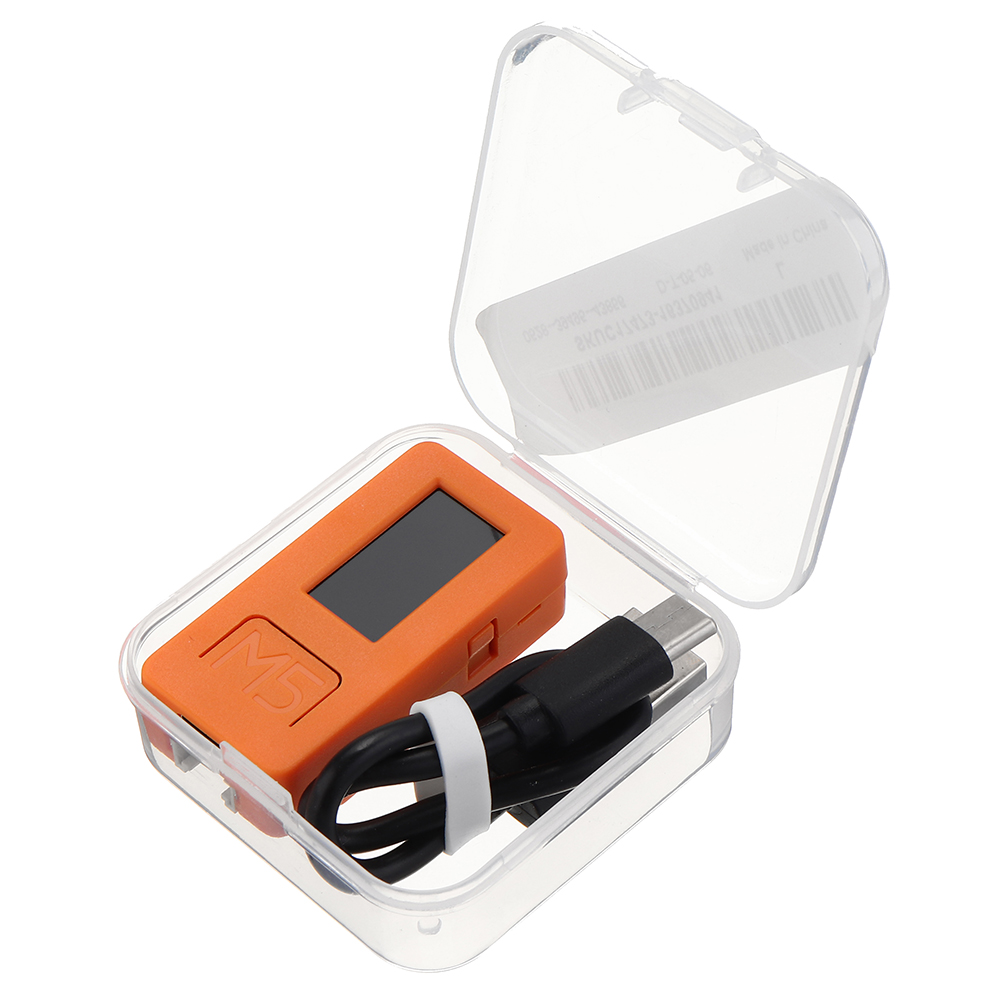

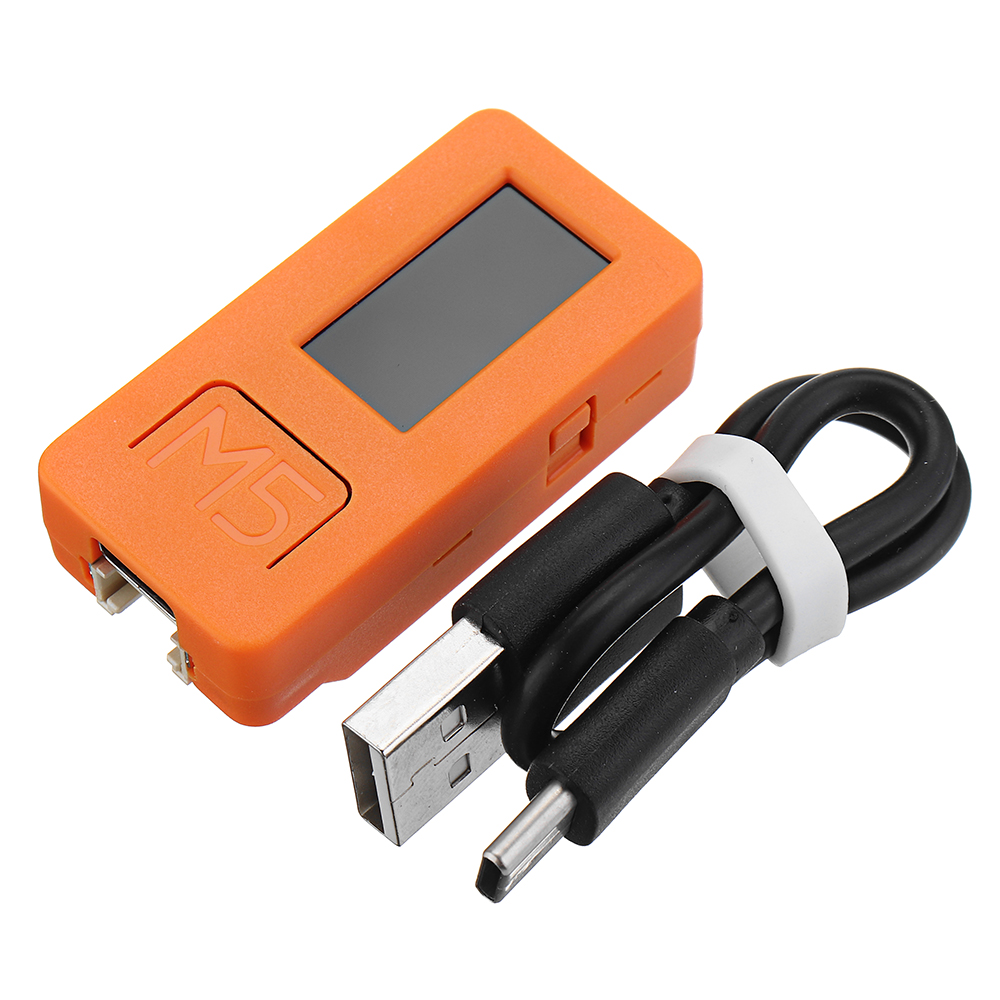

Paket beinhaltet:

1x M5StickC
1 x USB-Typ-C-Kabel
1 x FINGERHUT
