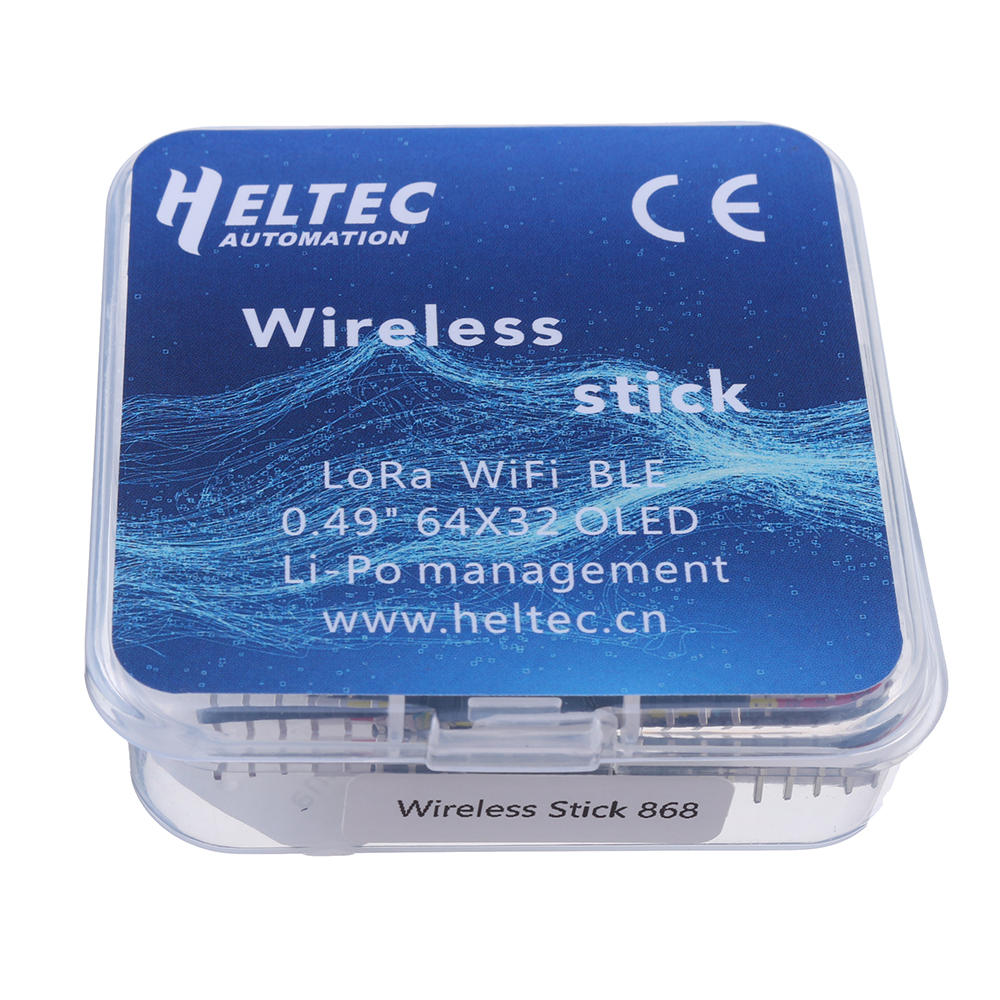

Elecbee ESP32 Development Board Wireless Stick SX1276 LoRaWAN-Protokoll WIFI BLE-Modul 868MHz-915MHz

Name: Elecbee ESP32 Development Board Wireless Stick SX1276 LoRaWAN-Protokoll WIFI BLE-Modul 868MHz-915MHz
Brand: Elecbee
SKU: EB0045252-1243
Price: 26.62 EUR
Availability: InStock

SKU: EB0045252-1243

Favoriten

Schlüsselmerkmale

- Basierend auf WiFi LoRa 32 hat es eine kleinere Größe, ein 0,49-Zoll-OLED-Display und bessere HF-Eigenschaften.

-CE-Zertifikate;

-Mikroprozessor: ESP32 (Dual-Core 32-Bit MCU + ULP-Kern), mit LoRa-Knotenchip SX1276/SX1278;

-Micro-USB-Schnittstelle mit einem kompletten Spannungsregler, ESD-Schutz, Kurzschlussschutz, HF-Abschirmung und anderen Schutzmaßnahmen;

-Onboard SH1.25-2 Batterieschnittstelle, integriertes Lithium-Batteriemanagementsystem (Lade- und Entlademanagement, Überladeschutz, Batterieleistungserkennung, automatische Umschaltung USB / Batterieleistung);

-Integriertes WLAN, LoRa, drei Bluetooth-Netzwerkverbindungen, integriertes WLAN, Bluetooth-dedizierte 2,4-GHz-Metall-3D-Antenne, reservierte IPEX (U.FL)-Schnittstelle für LoRa-Nutzung;

-Integriertes 0,49-Zoll-64 * 32-Punktmatrix-OLED-Display, das zur Anzeige von Debugging-Informationen, Batterieleistung und anderen Informationen verwendet werden kann;

-Integrierter CP2102 USB-zu-Seriell-Port-Chip, bequem zum Herunterladen von Programmen, Drucken von Debugging-Informationen;

-Unterstütz dieARDUIN0Entwicklungsumgebung;

-(Exklusiv) Unterstützt dieARDUIN0Version der von Heltec bereitgestellten ESP32 + LoRaWAN-Protokollroutine. Dies ist ein Standard-LoRaWAN-Protokoll, das mit jedem Gateway/Basisstation kommunizieren kann, auf dem das LoRaWAN-Protokoll ausgeführt wird (erfordert Aktivierung der Seriennummer, nur die Entwicklung des Unternehmens). Das Board ist verfügbar, die Seriennummer kann auf dieser Seite abgefragt werden);

-Mit einem guten HF-Schaltungsdesign und einem grundlegenden Low-Power-Design (Ruhestrom ≤800 uA) ist es für IoT-Anwendungsanbieter praktisch, Lösungen schnell zu überprüfen und Anwendungen bereitzustellen;

Quelle	Parameter
MCU	ESP32 (240 MHz Tensilica LX6 Dual-Core + 1 ULP, 600 DMIPS, 520 KB SRAM, Wi-Fi, Dual-Mode-Bluetooth)
LoRa-Chip	SX1276
LoRa-Bands	EU_433, CN_470_510, EU_863_870, US_902_928 vier Bänder optional
LoRa maximale Ausgangsleistung	18dB ± 2dB
Hardware-Ressourcen	UART x 3; SPI x 2; I2C x 2; I2S x 1
	12 – Bit ADC; 8-Bit-DAC
	29 allgemeiner GPIO
Anzeige	0,49 Zoll 64 * 32 OLED-Display
BLINKEN	4 MB (32 MB) SPI-FLASH
Schnittstelle	Mikro-USB x 1; LoRa-Antennenschnittstelle (IPEX) x 1
Größe	50,2 x 25,5 x 9,74 mm
USB-zu-UART-Brücke	CP2102
Akku-Typ	3,7 V Lithium (SH1,25 x 2)
Batterieerkennungsschaltung	√
Leistungssteuerung für externe Geräte (Vext)	√
Low-Power-Design	Tiefschlaf 800uA

Elektrische Eigenschaften	Zustand	Minimum	Typisch	Maximal
Stromversorgung	Stromversorgung über USB (≥500mA)	4,7 V	5V	6V
	Lithiumbetrieben (≥250mA)	3,3 V	3,7 V	4,2 V
	3,3 V (Pin) versorgt (≥ 150 mA)	2,7 V	3,3 V	3,5 V
	5 V (Pin) versorgt (≥ 500 mA)	4,7 V	5V	6V
Stromverbrauch (mA)	WLAN-Scan		115mA
	WIFI-AP		135mA
	LoRa 10xa0dBxa0Emission		50mA
	LoRa 12xa0dBxa0Emission		60mA
	LoRa 15xa0dBxa0Emission		110mA
	LoRa-Emission von 20xa0dB		130mA
Ausgang	3,3 V Pin-Ausgang			500mA
	5-V-Pin-Ausgang (nur USB-betrieben)		Gleich dem Eingangsstrom
	Leistungssteuerung für externe Geräte (Vext 3,3 V)			350mA

- Basierend auf WiFi LoRa 32 hat es eine kleinere Größe, ein 0,49-Zoll-OLED-Display und bessere HF-Eigenschaften.

-CE-Zertifikate;

-Mikroprozessor: ESP32 (Dual-Core 32-Bit MCU + ULP-Kern), mit LoRa-Knotenchip SX1276/SX1278;

-Micro-USB-Schnittstelle mit einem kompletten Spannungsregler, ESD-Schutz, Kurzschlussschutz, HF-Abschirmung und anderen Schutzmaßnahmen;

-Integriertes WLAN, LoRa, drei Bluetooth-Netzwerkverbindungen, integriertes WLAN, Bluetooth-dedizierte 2,4-GHz-Metall-3D-Antenne, reservierte IPEX (U.FL)-Schnittstelle für LoRa-Nutzung;

-Integriertes 0,49-Zoll-64 * 32-Punktmatrix-OLED-Display, das zur Anzeige von Debugging-Informationen, Batterieleistung und anderen Informationen verwendet werden kann;

-Integrierter CP2102 USB-zu-Seriell-Port-Chip, bequem zum Herunterladen von Programmen, Drucken von Debugging-Informationen;

-Unterstütz dieARDUIN0Entwicklungsumgebung;

Quelle	Parameter
MCU	ESP32 (240 MHz Tensilica LX6 Dual-Core + 1 ULP, 600 DMIPS, 520 KB SRAM, Wi-Fi, Dual-Mode-Bluetooth)
LoRa-Chip	SX1276
LoRa-Bands	EU_433, CN_470_510, EU_863_870, US_902_928 vier Bänder optional
LoRa maximale Ausgangsleistung	18dB ± 2dB
Hardware-Ressourcen	UART x 3; SPI x 2; I2C x 2; I2S x 1
	12 – Bit ADC; 8-Bit-DAC
	29 allgemeiner GPIO
Anzeige	0,49 Zoll 64 * 32 OLED-Display
BLINKEN	4 MB (32 MB) SPI-FLASH
Schnittstelle	Mikro-USB x 1; LoRa-Antennenschnittstelle (IPEX) x 1
Größe	50,2 x 25,5 x 9,74 mm
USB-zu-UART-Brücke	CP2102
Akku-Typ	3,7 V Lithium (SH1,25 x 2)
Batterieerkennungsschaltung	√
Leistungssteuerung für externe Geräte (Vext)	√
Low-Power-Design	Tiefschlaf 800uA

Elektrische Eigenschaften	Zustand	Minimum	Typisch	Maximal
Stromversorgung	Stromversorgung über USB (≥500mA)	4,7 V	5V	6V
	Lithiumbetrieben (≥250mA)	3,3 V	3,7 V	4,2 V
	3,3 V (Pin) versorgt (≥ 150 mA)	2,7 V	3,3 V	3,5 V
	5 V (Pin) versorgt (≥ 500 mA)	4,7 V	5V	6V
Stromverbrauch (mA)	WLAN-Scan		115mA
	WIFI-AP		135mA
	LoRa 10xa0dBxa0Emission		50mA
	LoRa 12xa0dBxa0Emission		60mA
	LoRa 15xa0dBxa0Emission		110mA
	LoRa-Emission von 20xa0dB		130mA
Ausgang	3,3 V Pin-Ausgang			500mA
	5-V-Pin-Ausgang (nur USB-betrieben)		Gleich dem Eingangsstrom
	Leistungssteuerung für externe Geräte (Vext 3,3 V)			350mA
