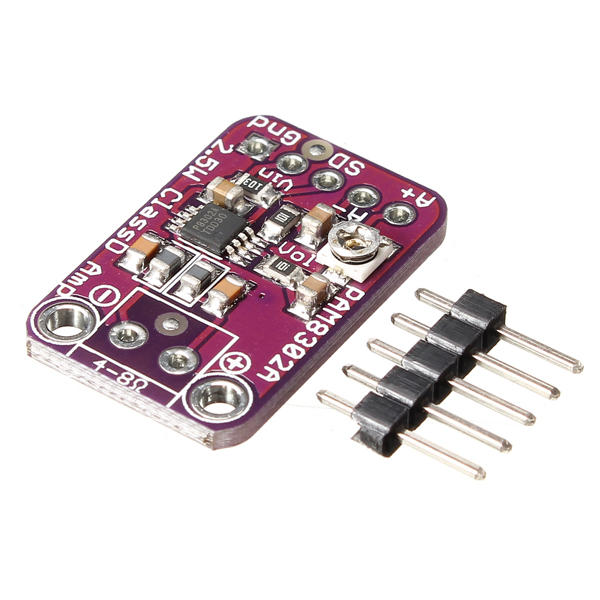

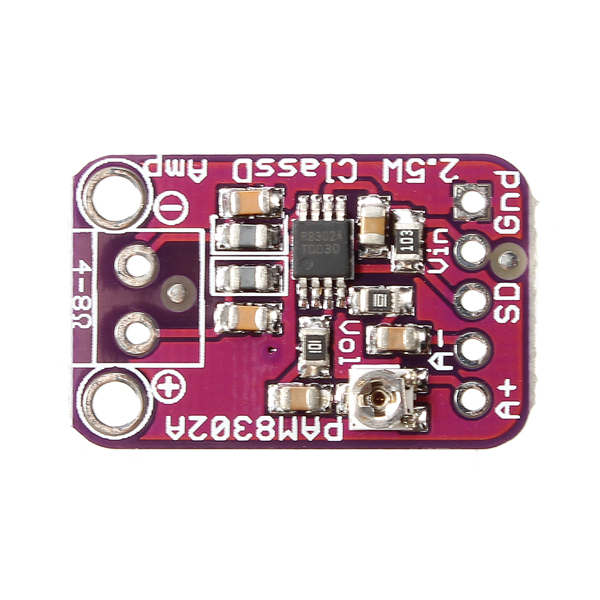

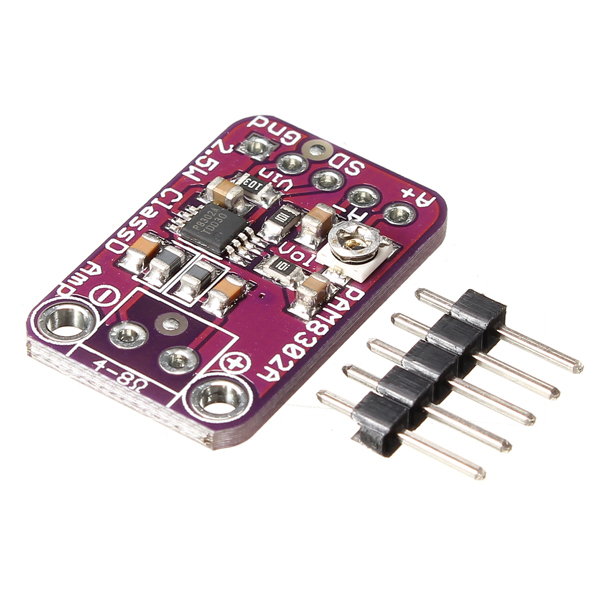

Elecbee CJMCU-832 PAM8302 2,5-W-Einkanal-Audio-Leistungsverstärker-Entwicklungsboard der Klasse D
SKU: EB0051147
Favoriten
Schlüsselmerkmale
- Ausgangsleistung: 2,5 W bei 4 Ω, 10 % THD, 1,5 W bei 8 Ω, 10 % THD, mit 5,5 V Versorgung
- 50 dB PSRR bei 1 kHz
- Filterloses Design, mit Ferritperle + Kondensatoren am Ausgang.
- Feste 24-dB-Verstärkung, integriertes Trimmpotentiometer zum Einstellen der Eingangslautstärke.
- Thermischer und Kurzschluss-/Überstromschutz
- Geringe Stromaufnahme: 4 mA im Ruhezustand und 1 uA im Abschaltmodus
Notiz:
Lautsprecher ist nicht im Lieferumfang enthalten, verwenden Sie einen beliebigen Lautsprecher mit einer Impedanz von 4 Ohm oder höher.
Mehr anzeigen
Beschreibung
Dieser superkleine Monoverstärker ist überraschend leistungsstark – er kann bis zu 2,5 Watt an Lautsprecher mit einer Impedanz von 4–8 Ohm liefern. Im Inneren des Miniaturchips befindet sich ein Klasse-D-Controller, der mit 2,0 V bis 5,5 VDC betrieben werden kann. Da es sich bei dem Verstärker um einen Klasse-D-Verstärker handelt, ist er sehr effizient (über 90 % Effizienz beim Ansteuern eines 8-Ω-Lautsprechers mit über einem halben Watt) – was ihn perfekt für tragbare und batteriebetriebene Projekte macht. Es hat einen eingebauten Wärme- und Überstromschutz, aber wir konnten kaum sagen, dass es heiß wurde. Es gibt sogar einen Lautstärkeregler, mit dem Sie die Lautstärke auf der Platine von der standardmäßigen Verstärkung von 24 dB herunterregeln können. Dieses Board ist ein willkommenes Upgrade für einfache "LM386"-Verstärker! CJMCU

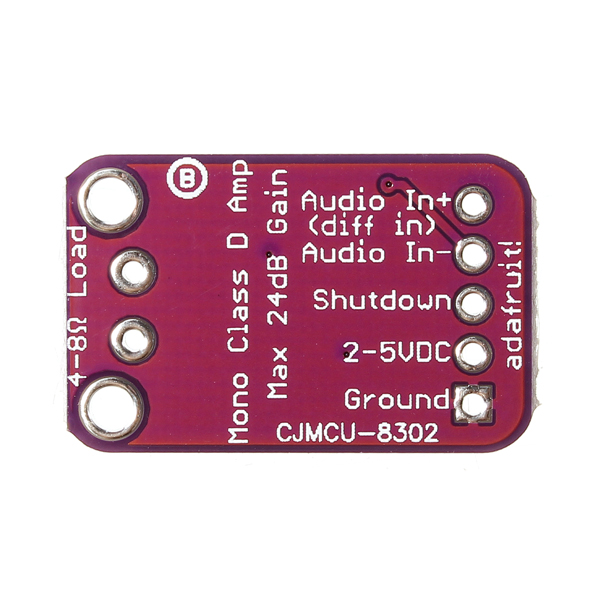

Die Eingänge A+ und A- des Verstärkers gehen durch 1,0-uF-Kondensatoren, sodass sie vollständig „differentiell“ sind. Wenn Sie keine differentiellen Ausgänge haben, verbinden Sie einfach den Audio-Pin mit Masse. Der Ausgang ist "Bridge Tied" - das bedeutet, dass die Ausgangspins direkt mit den Lautsprecherpins verbunden sind, keine Verbindung zur Masse. Der Ausgang ist eine hochfrequente 250-kHz-Rechteckwellen-PWM, die dann von der Lautsprecherspule „herausgemittelt“ wird – die hohen Frequenzen sind nicht zu hören. All dies bedeutet, dass Sie den Ausgang nicht an einen anderen Verstärker anschließen können, er sollte die Lautsprecher direkt ansteuern. CJMCU
Kommt mit einem komplett montierten und getesteten Board. Wir enthalten auch einen Header zum Anschließen an ein Steckbrett und 3,5-mm-Schraubklemmenblöcke, damit Sie Ihren Lautsprecher einfach anbringen/abnehmen können. In 15 Minuten bist du bereit zu rocken!
1 x Audio-Leistungsverstärker
,
,
