Elecbee 2560 R3 ATmega2560-16AU Entwicklungsboard ohne USB-Kabel für Arduino - Produkte, die mit offiziellen Arduino-Boards funktionieren

Beschreibung:

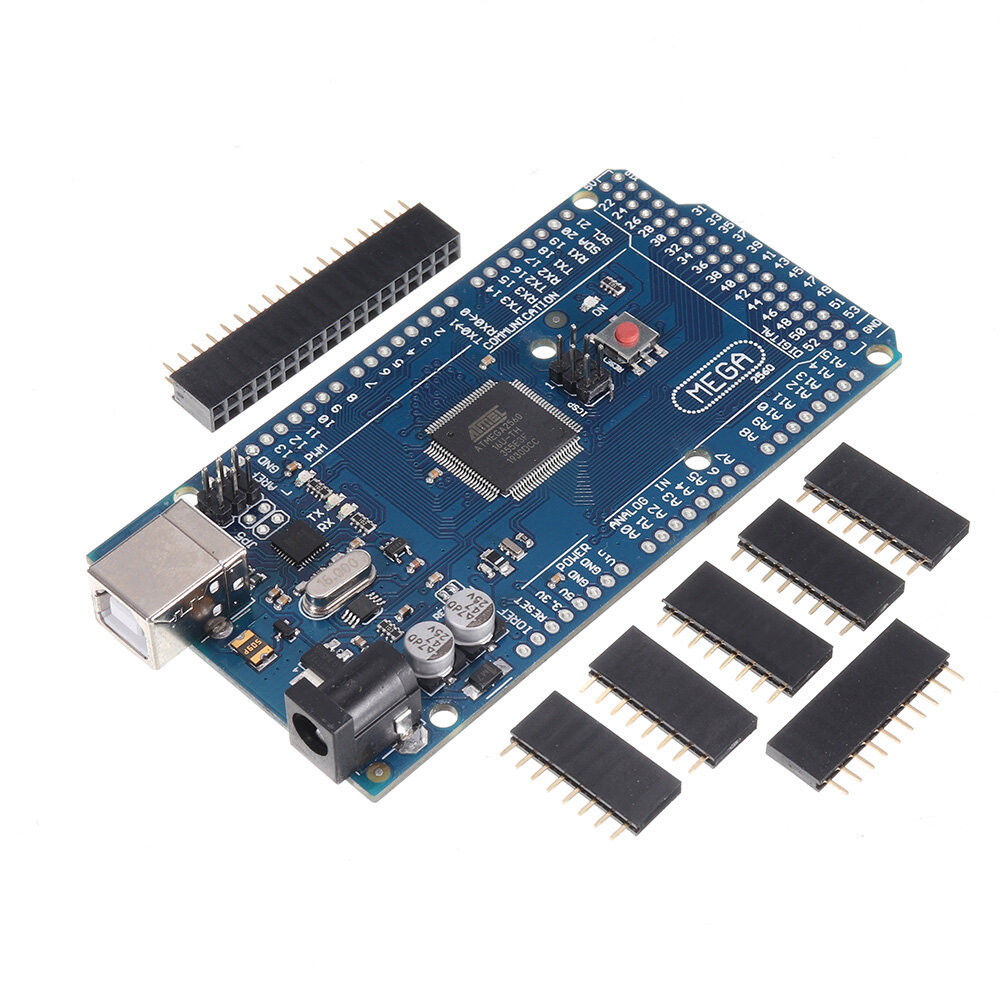

Dies ist eine kompatible R3 Mega2560 ATmega2560-16AU-Steuerplatine ohne USB-Kabel und entlöteter Stiftleiste.
Mega ist ein ATmega2560 als Core-Mikrocontroller-Entwicklungsplatine selbst hat 54 Gruppen digitale I / O-Eingangs- / Ausgangsklemmen
(14 Gruppen machen PWM-Ausgänge), 16 Simulationssätze als die Eingangsseite, Gruppe 4 UARTs (serielle Hardware-Ports),
unter Verwendung des 16-MHz-Quarzoszillators. Mit dem Bootloader laden Sie das Programm ohne Umwege direkt per USB herunter
gehen Sie durch andere externe Schriftsteller. Liefern Sie einen Teil der optionalen USB-Stromversorgung oder als externe Stromversorgung mit dem AC-zu-DC-Adapter und Akku.
Schnelles Wachstum aufgrund der Öffnung des Originalcodes sowie des Konzepts der Verwendung der Sprache Java (plattformübergreifend) C
Entwicklungsumgebung für Peripheriemodul. Der Hauptgrund angezogener Künstler kann schnell
Verwenden Sie die Sprache mit Flash oder Processing ... Softwarekommunikation, um multimediale interaktive Werke zu erstellen.
Entwicklungs-IDE-Schnittstelle basiert auf Open-Source-Prinzipien, ermöglicht Ihnen den kostenlosen Download für die Verwendung in der Projektarbeit,
Schulunterricht, Motorik, interaktive Arbeiten.
Stromversorgungsdesign
Es gibt zwei Optionen für das Stromversorgungssystem der Mega USB-Direktstromversorgung oder der externen Stromversorgung.
Die Wahl der Stromversorgung wird automatisch umgeschaltet. Externe Versorgung AC-DC-Adapter oder die Batterie können ausgewählt werden
auf diesem Bedienfeld. Begrenzen Sie den Spannungsbereich von 6 V ~~ 12 V, aber wenn die zugeführte Spannung weniger als 6 V beträgt, ist der E / A-Anschluss möglicherweise nicht vorhanden
Versorgung mit einer Spannung von 5 V und daher Instabilität; Wenn die Spannung größer als 12 V ist, kann die Reglervorrichtung möglicherweise
Überhitzungsschutz, können dem MEGA eher schaden. Daher empfohlene Betriebsspannung 6,5 ~ 12V,
die empfohlene Stromversorgung auf 7,5 V oder 9 V.
Das Entwicklungsboard wurde jedes Produkt in der Fabrik streng getestet, bevor ein kleines Blink-Programm gebrannt wird.
Bitte holen Sie sich die Warenprüfung unter der L-Lampe, die 3 Sekunden lang aufleuchtet und dann 1 Sekunde lang aus ist.
Non-Stop-Zyklus bis Erkennung des Boards ist gut oder schlecht.
Sein Chip ist original.

Spezifikation:

Mikrocontroller: ATmega2560
Betriebsspannung: 5V
Eingangsspannung (empfohlen): 7-12V
Eingangsspannung (Grenzen): 6-20V
Digitale E/A-Pins: 54 (davon 14 mit PWM-Ausgang)
Analoge Eingangspins: 16
Gleichstrom pro I/O-Pin: 40 mA
Gleichstrom für 3,3-V-Pin: 50 mA
Flash-Speicher: 256 KB, davon 4 KB vom Bootloader verwendet
SRAM: 8 KB
EEPROM: 4 KB
Taktfrequenz: 16 MHz



1 x  Mega 2560 R3 ATmega2560-16AU Entwicklungsboard
