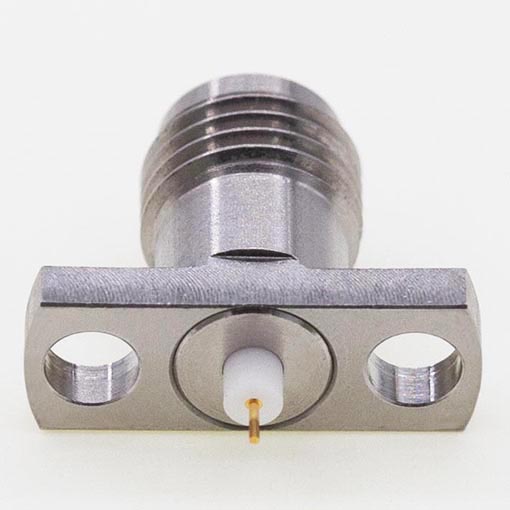

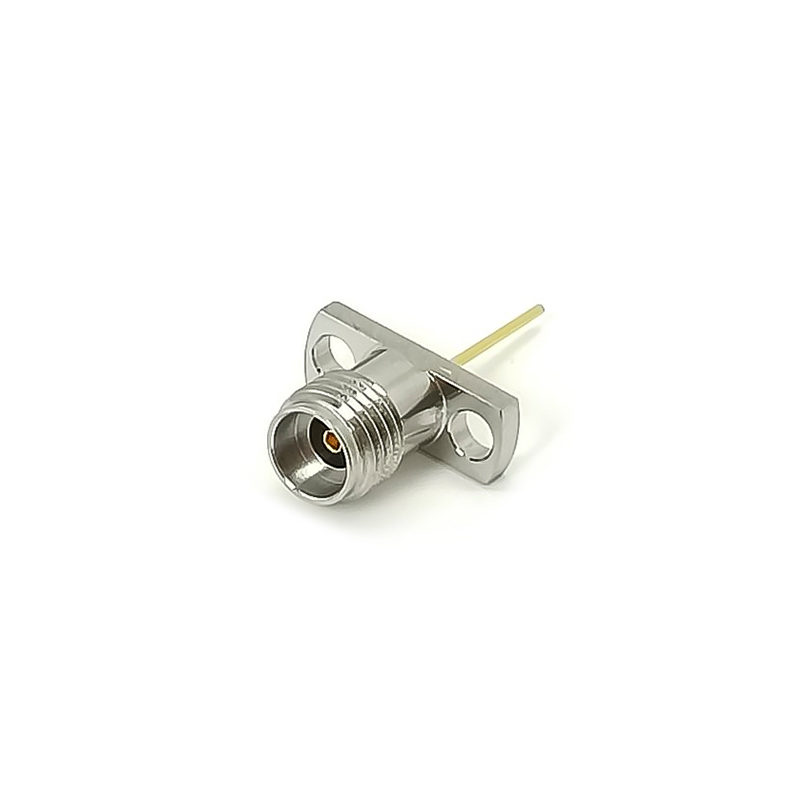

Elecbee 2,92 mm Airline-Stecker, 12,7 x 4,8 mm Flanschbuchse, 0,64 mm/10,92 mm Stift
SKU: EB-DRF-0063
Favoriten
Schlüsselmerkmale
- BNC-gerader Stecker, 50 Ohm, vernickeltes Messing für stabile Verbindung.
- Kompaktes Design spart Platz, ideal für enge Einbauräume.
- Schnellkupplung zum einfachen Anschließen und Trennen.
- OEM-Qualität zu günstigerem Preis mit 30-Tage-Geld-zurück-Garantie.
Mehr anzeigen
Beschreibung
Teilenummer: EB-DRF-0063
Beschreibung: 2,92 mm weiblicher Airline-Schottverbinder,12,7 x 4,8 mm Flanschheber mit Φ0,64 mm / 10,92 mmPin-Terminal.
Dieser EB-DRF-0063, 2,92 mm 2-Loch-Airline-Schottverbinder, weiblich,Frequenzbereich von DC bis 40 GHz, 50 Ω Impedanz, VSWR 1,15:1 (max.) für DC ~ 40 GHz, 750 V Spannungsfestigkeit, ≥3000 mOhIsolationswiderstand, 500 Zyklen Haltbarkeit und -55 °C bis +165 °C Betriebstemperatur.
Vorteile
- Kleine Größe
- Hohe Zuverlässigkeit
- Gute mechanische Leistung
- Großer Frequenzbereich von DC bis 40 GHz
Anwendungen
- Allzwecktest
- Airline-Schott-HF-Verbindung
- Rack- und Schalttafelmontage-Anwendung
- Durchmesser 0,75 mm / .030″ Stiftanschluss
Hauptmerkmale
| Polarität | Standard |
| Schnittstelle | 2,92 mm |
| Steckertyp | Jack |
| Stecker-Geschlecht | Weiblich |
| Impedanz | 50Ω |
| Körperform | Gerade |
| Karosseriemontage | 2-Loch-Flansch |
| Befestigungsmethode | Lot |
Leistungsmerkmale
| Frequenzbereich | Gleichstrom ~ 40 GHz |
| VSWR: | DC ~ 40 GHz: 1,15:1 (max.) |
| Kontaktwiderstand | Mittelleiter ≤3,0 mΩ |
| Außenleiter ≤2,0 mΩ | |
| Isolationswiderstand | ≥3000mΩ |
| Spannungsbeständig | 750V |
| Haltbarkeit | 500 Zyklen |
| Betriebstemperatur | -55℃~+165℃ |
Materialspezifikationen
| Gehäuse | Edelstahl Typ 303 |
| Poliert und passiviert | |
| Center-Kontakt | Beryllium-Kupfer beschichtet |
| Gold (MIL-G-45204) | |
| Isolatoren | PEI oder PEI & PTFE |
