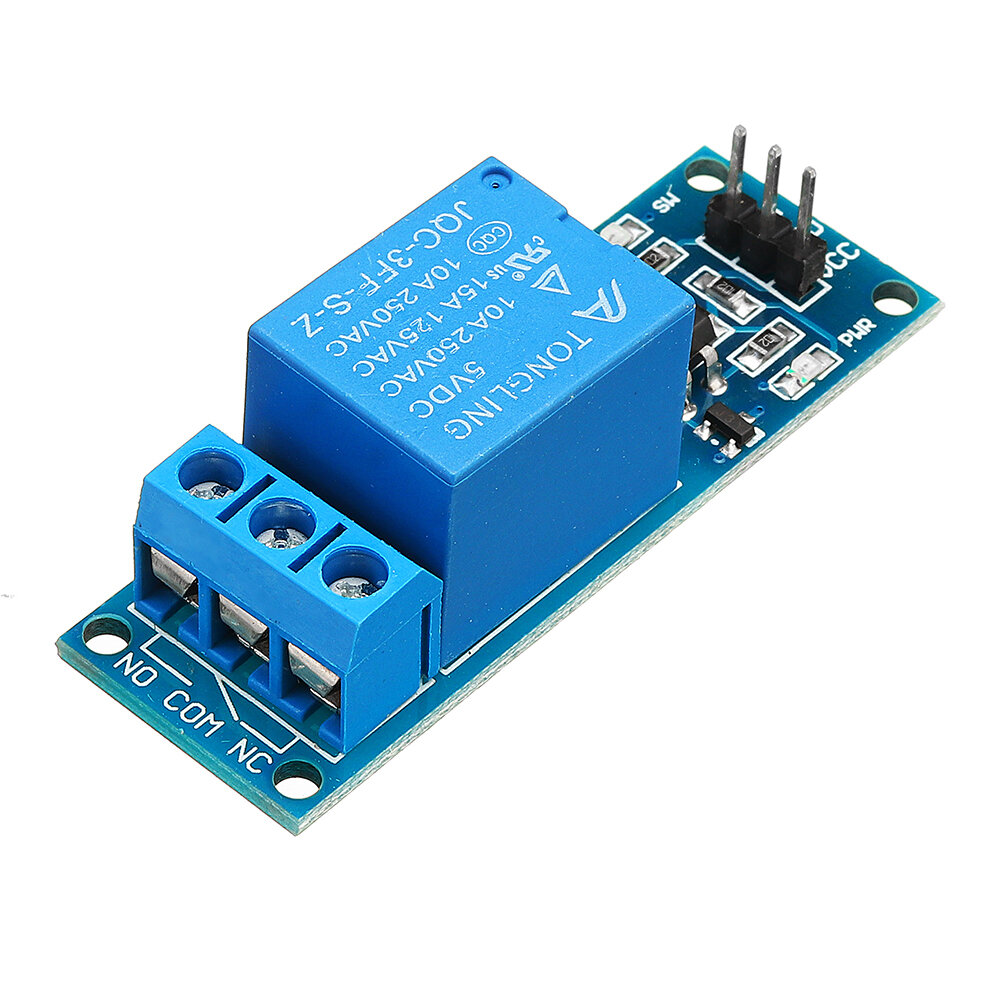

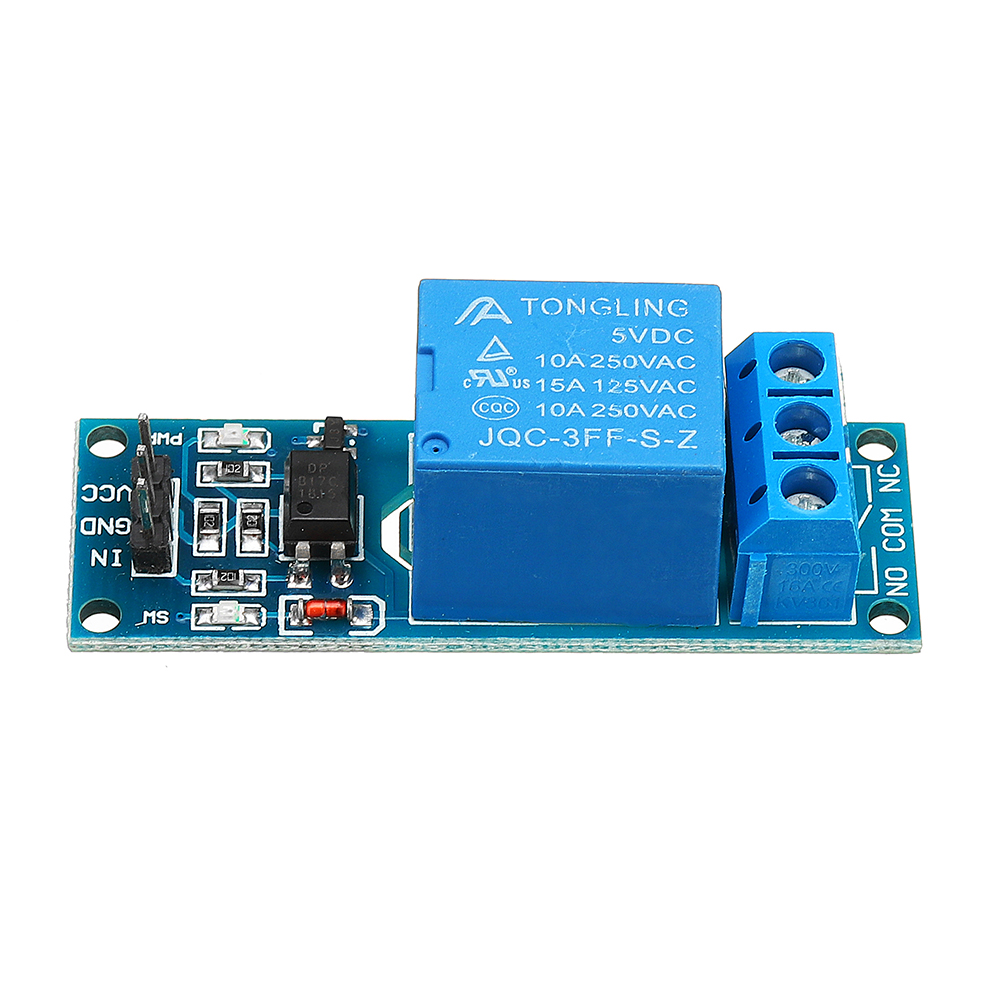

Elecbee 1-Kanal-5-V-Relaismodul mit Optokoppler-Trennrelais-Single-Chip-Extended-Plate-High-Level-Trigger
SKU: EB0046519
Favoriten
Schlüsselmerkmale
Mehr anzeigen
Beschreibung
Beschreibung:

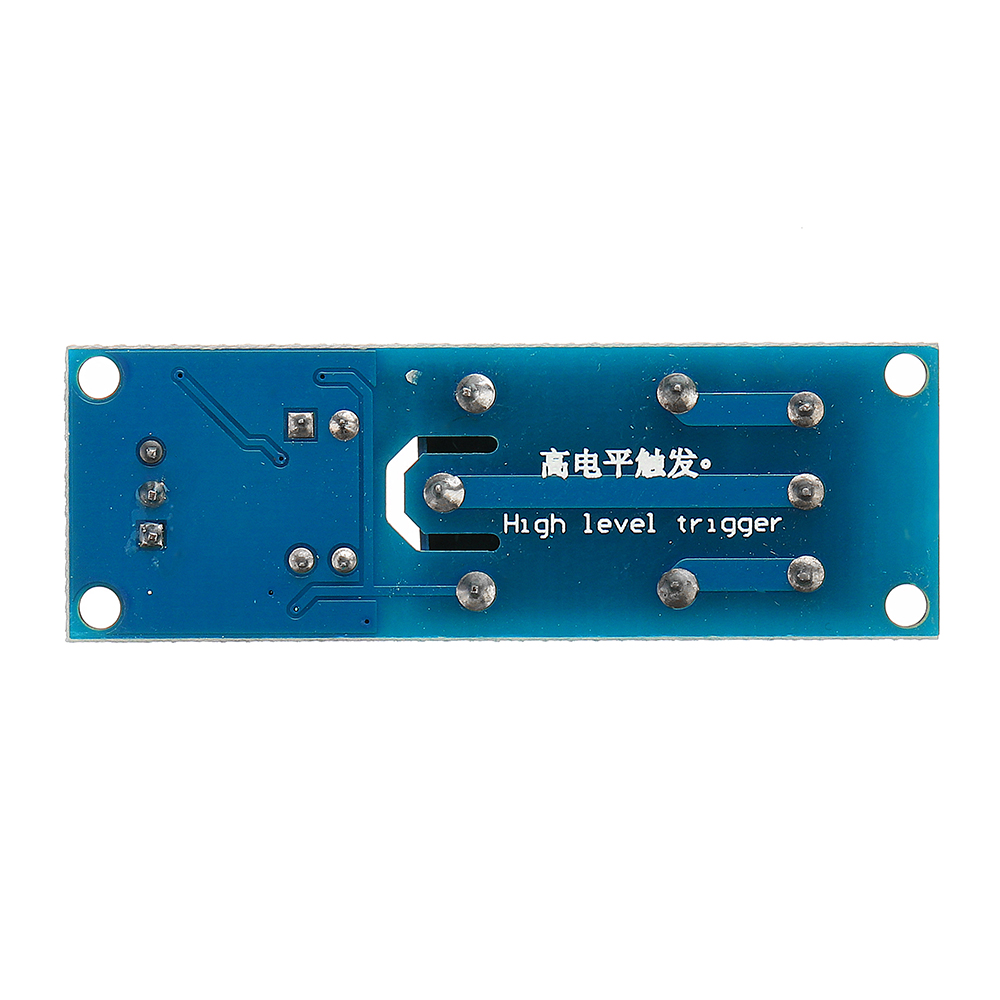

1. Das Modul erfüllt die Sicherheitsstandards und es gibt Isolationsnuten zwischen dem Steuerbereich und dem Lastbereich.
2. Modul mit Optokoppler-Isolation kann zuverlässiger und stabiler auslösen.
3. Nehmen Sie das doppelseitige FR-4-Leiterplattendesign und die High-End-Patch-Technologie an.
4. Verwenden Sie eine echte Relaissteuerung;
5. Es verfügt über Stromversorgungs- und Relaisaktionsanweisungen. Es kann hell absorbieren und schließen und leicht trennen.
6. Wenn am Eingangsende des Signals ein Signal mit hohem Pegel anliegt, werden das gemeinsame Ende und der normale Anfang verbunden.
7. Relais können alle Arten von Geräten und Lasten direkt steuern.
8. Es gibt einen Schließer und einen Öffner.
9. Die Steuerleitung für die blaue KF301-Terminalverbindung ist bequemer.

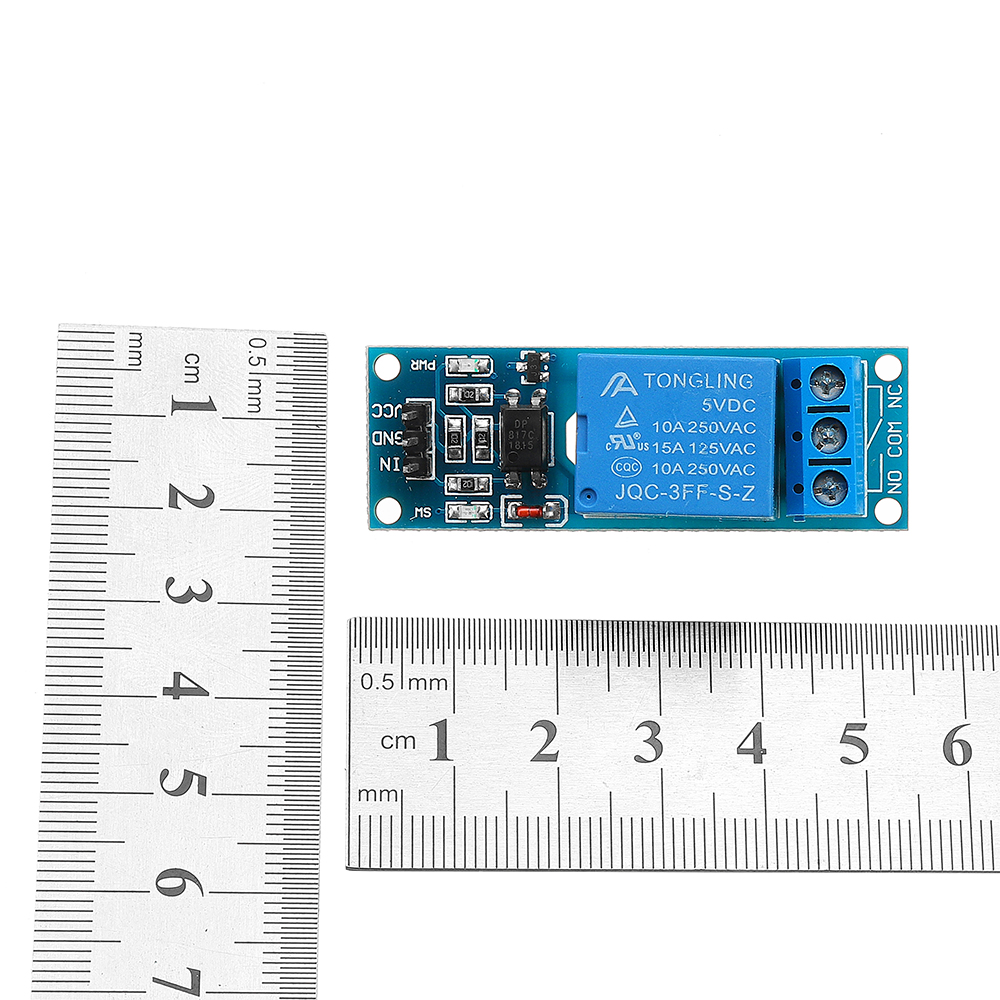

10. Modulgröße: 53 x 18 x 18,5 mm; Nettogewicht: 16 g

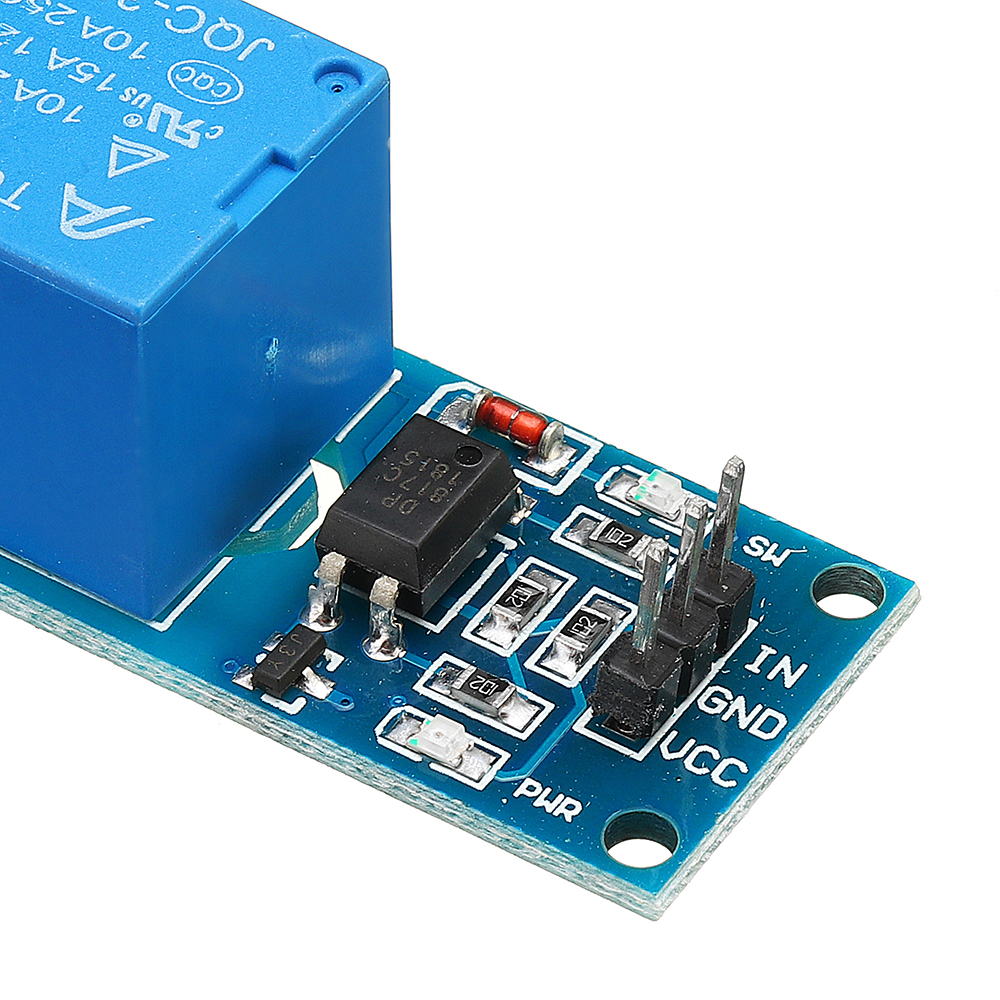

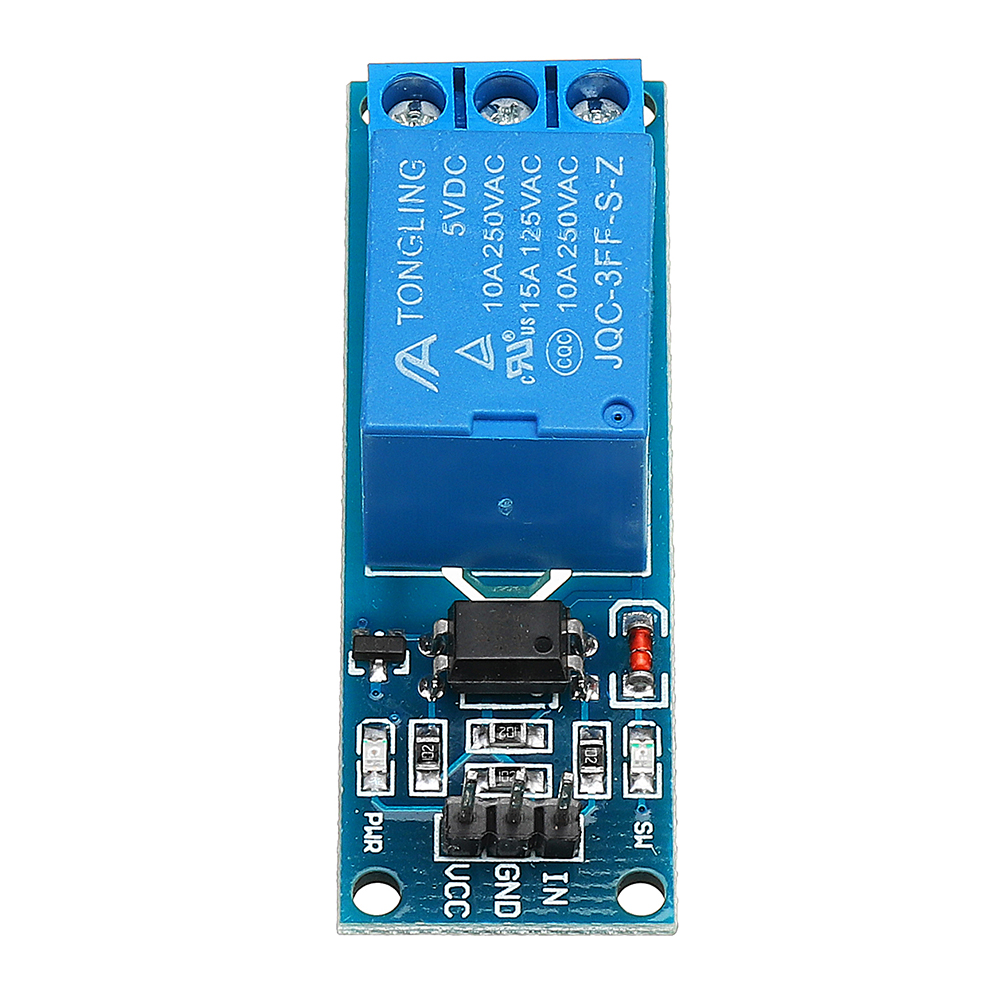

Modulschnittstelle:
VCC: Pluspol der Stromversorgung anschließen (Versorgung durch Relaisspannung)
GND: Minuspol der Stromversorgung anschließen
IN: Signaltrigger des Relaismoduls (High-Pegel-Trigger ist wirksam)
Bedeutung von High Level und Low Level:
Hochpegel-Trigger bezieht sich auf einen Triggermodus, der durch die positive Spannung des VCC-Anschlusses mit dem Triggeranschluss verbunden ist. Wenn der Triggeranschluss eine positive Spannung hat oder die Triggerspannung erreicht, saugt das Relais.
Low-Level-Trigger bezieht sich auf einen Triggermodus, der durch die negative Spannung des GND-Anschlusses mit dem Triggeranschluss verbunden ist. Wenn der Triggeranschluss eine Spannung von 0 V oder eine Spannung hat, die niedrig genug ist, um auszulösen, saugt das Relais.
Relaiskontaktkapazität: 250 V 10 A (AC) oder 30 V 10 A (DC) (theoretische maximale Belastbarkeit)
Es wird empfohlen, dass die AC-Leistung weniger als 1500 W und die DC-Leistung weniger als 200 W beträgt.
1 x 1-Kanal-5-V-Relaismodul
