Elecbee デュアルタイム調整可能サイクル遅延タイミングリレー無限ループタイマーモジュール AC 100/110/120/220/230/240V
SKU: EB0045916
お気に入り
主要特徴
1.スタート/ストップ機能により、モジュールが無限ループモードに入った後、設定時間に従ってリレーが動作します。
2.高精度、安定した信頼性の高い性能を備えたタイマーリレーモジュールです。
3.設定できる時間範囲が広く、「RUN」時間と「STOP」時間の両方を調整できます。
4.開始/停止機能をサポートし、モジュールは電源投入後に無限サイクルモードに入り、リレーは設定された実行時間と停止時間に従って動作します。
5. 装置や製品のバーンイン試験での往復運動や電源のON/OFFの繰り返し制御に威力を発揮します。
6.タイマー操作機器、機械反復試験回路、水槽間欠ポンプなどに広く使用されています。
仕様:
作業モデル: 開始ボタンを押してサイクルを開始し、開始ボタンを押して作業を停止します。
サイクルモードを開始します: オン - オフ - オン - オフ - -
電圧: AC 100V-250V、100V/110V/120V/127V/220V/230V/240V電源に使用できます。
消費電力：<1.0W
出力: アクティブ出力、出力電圧は入力電圧に等しい。
最大。 出力電流:<10A
入力：パッシブスイッチ入力、電源投入後に緑のLEDが点灯、停止後に赤のLEDが点灯
時間範囲: 0.5 秒 -1000 分
時間精度: 最大。 範囲値 * 0.001 (解像度 1000 )。
入力（スタートボタン）：パッシブスイッチ入力、電源投入後に緑のLEDが点灯、停止後に赤のLEDが点灯
- 入力を開始する必要はありません。2 つの端子 2 つの端子を短いワイヤで接続すると、電源投入後にボードが無限にループします (ボタンなし)。

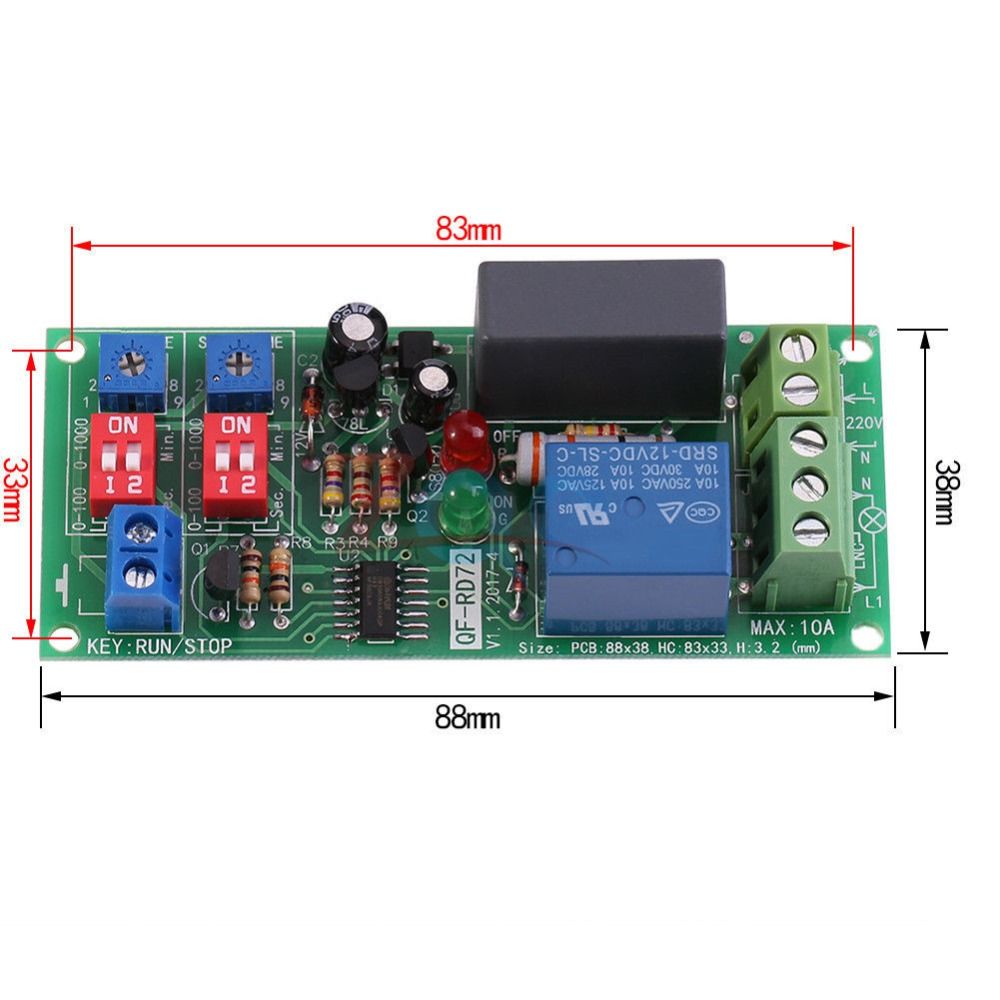

サイズ: 88 x 38 x 22mm / 3.46 x 1.49 x 0.86"
取り付け穴の間隔: 83 x 33mm / 3.26 x 1.3インチ。
取り付け穴の直径: 3.2mm / 0.12インチ。

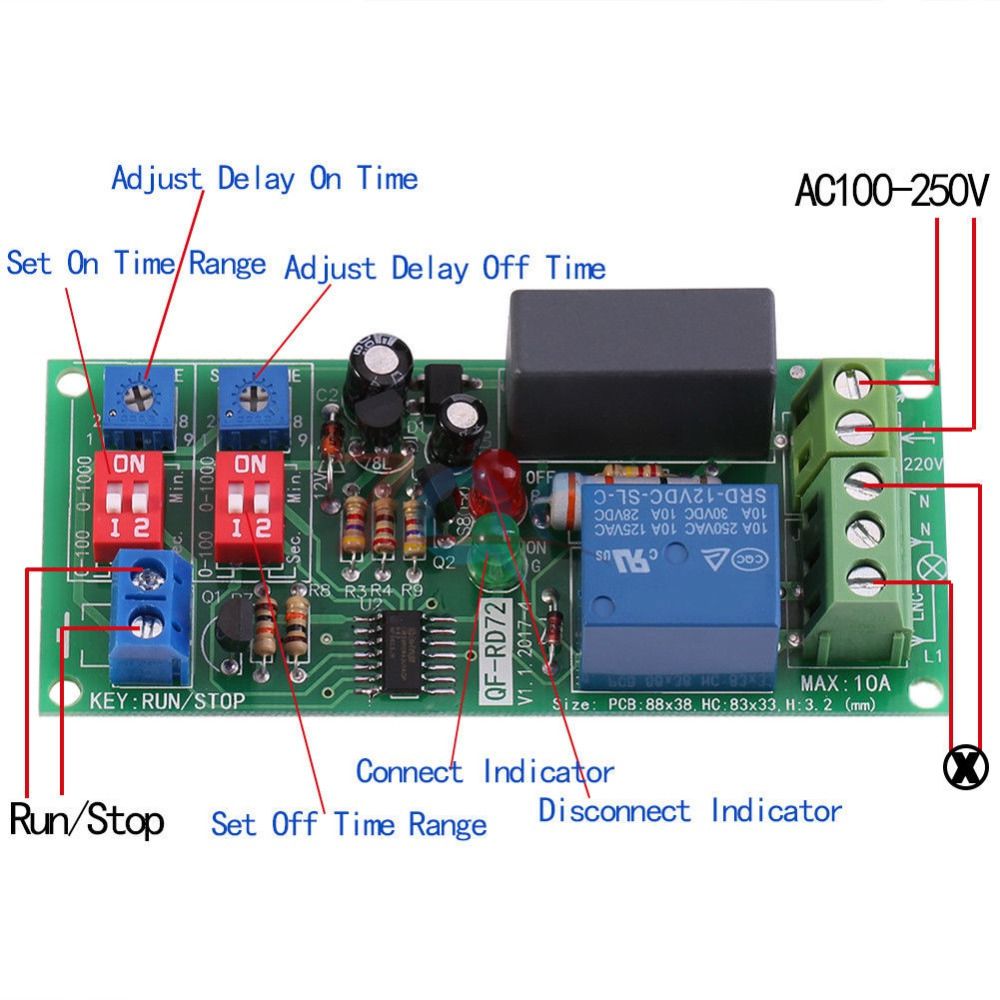

ターミナル：
<--L power L line (fireWire) input
<--N power N line (zero line) input
--> 出力 N、負荷 N ライン
--> 出力: L1、ロード L ライン
ほとんどのアプライアンスでは、LN ラインを厳密に区別する必要はありません
--> LNC L ライン出力は通常閉じており、通常は接続しないでください。
取扱説明書：
ボードの電源がオンまたはオフのときに時間を設定できます。
1. 実行時間の設定 (ON 時間設定):
実行時間は、ポテンショメータ調整時間の識別の下で、時計回りに長さを増やし、反時計回りに時間を短縮します。
下の赤いスイッチは、時間範囲 (左、0-100 または 0-1000) と単位 (右、秒または分) を設定できます。
左の時間範囲に設定されたポテンショメータ割り当てコード スイッチ。 調整可能な抵抗器の調整可能な範囲は0〜100です。 ダイヤル範囲は 0 ～ 1000 です。
ポテンショメータに割り当てられたコード スイッチ ユニットは右に設定されています。 秒にダイヤルダウンします。 秒の単位を示します。 Min までダイヤルアップします。 分の単位を示します。
2. 停止時間の設定 (オフ時間設定):
オフタイム ポテンショメータ調整時間の識別の下で、時計回りに長さを増やし、反時計回りに時間を短縮します。
STOP TIME ポテンショメータを時計回りに調整して増加させ、反時計回りに減少させます。
下の赤いスイッチは、時間範囲 (左、0-100 または 0-1000) と単位 (右、秒または分) を設定できます。
左の時間範囲に設定されたポテンショメータ割り当てコード スイッチ。 調整可能な抵抗器の調整可能な範囲は0〜100です。 ダイヤル範囲は 0 ～ 1000 です。
ポテンショメータに割り当てられたコード スイッチ ユニットは右に設定されています。 秒にダイヤルダウンします。 秒の単位を示します。 Min までダイヤルアップします。 分の単位を示します。
3.スタートボタン（含まれていません）：
モメンタリ押しボタンスイッチを接続して押すと、緑色の LED が点灯し、動作していることを示します。 ボードは、設定された実行時間と停止時間、無限サイクルに従って自動的に実行されます。もう一度開始ボタンを押すと、赤色の LED が点灯して停止を示します。
リセットボタンにアクセスし、クリックして緑色のライトに切り替え、実行状態であることを示します。モジュールは、実行時間と動作を停止する時間の長さに応じて自動的に設定され、無限ループになります。 もう一度スタートボタンをクリックすると、モジュールは停止状態と呼ばれる赤い光に切り替わります。
4. 時刻設定例：
要件: 20 秒間実行、30 分間停止、無限ループ サイクル (20 秒間接続、30 分間切断)。
セットアップ:
(1)実行時間の範囲を 0 ～ 100 に設定します。
(2)実行時間の単位を秒に設定します。
(3)ランタイムポテンショメータを 20 の位置、つまり左から 20/100 の位置に設定します。
(4)停止時間の範囲を 0 ～ 100 に設定します。
(5) 停止時間の単位を分に設定します。
(6)停止時間ポテンショメータを 30 の位置、つまり左から 30/100 の位置に設定します。
ポテンショメータの位置は、電圧を測定する方法を使用して設定することもできます。 最小は 0V、最大は 5V です。20/100 * 5 V = 1.0 V; 30/100 * 5 V = 1.5 V。
ノート：
1.電流が0.1A以上のスタートボタンを使用する
2. AC 電源、安全に気をつけてください、感電警告、スタート ボタンのワイヤーには高電圧がかかっています。ご注意ください。
応用：
サイクル制御用、または装置用、製品の経年劣化試験用に、電源のオン/オフを繰り返します。
もっと見る
説明
1 x デュアル タイム調整可能サイクル遅延タイミング リレー
