Elecbee EZM328 GM328R LCD جهاز قياس الترانزستور الرقمي ESR تردد LCR NPN PNP ديود مكثف متر PWM تربيع موجة أجناس قياس المقاومات
SKU: EB0046221
المفضلة
الميزات الرئيسية
مفتاح الترميز الدوار
القائمة الدورية
واجهة متر التردد
مصدر مرجعي دقيق.
ملخص:
1. يستخدم جهاز التحكم الجزئي الكريستال الخارجي 8MHz ، دقة القياس أفضل.
2. تؤثر على دقة المقاومة ذات الصلة باستخدام جزء من ألف من مقاومات الأغشية المعدنية ، وتستخدم نسبة الواحد في المائة المتبقية أيضًا مقاومات الأغشية المعدنية.
3. LCD باستخدام شاشة 12864 LCD يمكنها عرض البيانات والرسومات المقاسة.
4. الرقاقة الرئيسية المزدوجة في الخط ومع المقبس ، مثالية لعشاق الإلكترونيات لترقية الشريحة أو استبدالها.
5. يستخدم بطارية 9V مغلفة.
6. جميع المكونات مصنوعة من جودة عالية حقيقية. شاشة LCD لشاشة ذات إضاءة خلفية منخفضة الطاقة ، تيار الإضاءة الخلفية يبلغ حوالي 2 مللي أمبير ، لذلك بعد وقت التمهيد يكون هناك إضاءة خلفية لسهولة الاستخدام في الظلام.
7. الأبعاد: 72 × 85 × 22 ملم
8. تيار العمل: جهد 9 فولت ، تيار تشغيل مستقر يبلغ حوالي 20 مللي أمبير.
الوظيفة الأساسية:
1. عملية زر واحد ، الاغلاق التلقائي.
2. الاغلاق الحالي فقط حوالي 20nA.
3. اعتماد الكريستال 8MH.
4. يمكن الكشف عن الترانزستورات ثنائية القطب NPN ، PNP ، N-channel و P-channel MOS FET ، JFET ، الثنائيات ، الصمام الثنائي ، الثايرستور ذو الطاقة الصغيرة أحادي الاتجاه وثنائي الاتجاه.
5. الترتيب التلقائي لتحديد المكونات دبوس التعريف.
6. عامل التضخيم الحالي وقاعدة قياس الترانزستور ثنائي القطب - جهد عتبة الباعث.
7. يمكن أن يكون للغاية عبر القاعدة - الجهد عتبة الباعث وعامل التضخيم الحالي العالي تحديد دارلينجتون الترانزستورات.
8. يمكن لثنائيات الحماية الكشف عن الترانزستورات ثنائية القطب والترانزستورات MOS.
9. قياس جهد عتبة البوابة MOS FET وسعة البوابة.
10. يمكن قياس مقاومين في وقت واحد ويتم عرض رمز المقاوم. عرض من 4 أرقام مع القيمة العشرية 11 على اليمين. يتم عرض رمز المقاومة على جانبي الرقم السري. حتى تتمكن من قياس الجهد. إذا لم يتم نقل موضع ممسحة مقياس الجهد إلى حد معين ، فيمكننا التمييز بين منتصف وكلا طرفي المسامير.
11. دقة قياس المقاومة 0.1 أوم ، يمكن قياس 50 م أوم.
12. يمكن قياس السعة. يتم عرض رمز المكثف على قيم العرض الصحيحة ؟؟ يمكن عرضها بأربع قيم عشرية. يمكن قياس السعة من 30pF-100mF القرار 1pF.
13. يمكن للمكثفات بمقدار 2 فائق التوهج قياس قيمة مقاومة السلسلة المكافئة ESR. يمكن عرض القيمتين ؟؟ بدقة عشري 0.01 أوم.
14. يمكن عرض اثنين من الثنائيات بالترتيب الصحيح ورمز الصمام الثنائي ، ويعطي الصمام الثنائي الجهد الأمامي.
تم الكشف عن 15.LED كصمام ثنائي ، جهد أمامي أعلى. يتم التعرف على مجموعة LED على أنها ثنائيات.
16. جهد الانهيار العكسي أقل من 4.5V يمكن تحديد الصمام الثنائي زينر.
17. يمكن قياس السعة العكسية للديود الواحد. إذا كانت قاعدة التوصيل والمجمع للترانزستور ثنائي القطب أو باعث دبوس ، أو العكس يمكن قياسه أو سعة تقاطع المجمع لتقاطع الباعث.
18. مع قياس واحد يمكن الحصول على وصلات الجسر المعدل.
19. على الرغم من أن السعة القصوى للقياس هي 25pF ، إلا أنه يمكنك قياس السعة المقاسة مع حجم معروف لا يقل عن 25pF مكثف على التوازي ، فإن القياس سينتج عنه سعة موازية يتم الحصول عليها عن طريق الطرح
تطبيق ملحقات:
(من خلال اختيار القائمة ، وقد يرغب المستخدم في إضافة بعض المكونات المناسبة لـ DIY)
1. يمكن قياس تردد 1Hz-2MHz. دقة أعلى من 25 كيلو هرتز من 1 هرتز ، قياسات التردد المنخفض باستخدام الدورة ، يمكن أن تصل الدقة إلى 0.001 ميجا هرتز.
2. يمكن قياس الفولتية DC أقل من 50V.
3. يمكن أن تنتج إشارة موجة مربعة من 1Hz-2MHz.
4. يمكن أن يولد عرض نبض تردد ثابت ولكن موجة نبض متغيرة ، عرض مفتاح قصير بزيادات 1٪ ، كلما زاد عرض المفتاح بزيادات 10٪.
5. يمكن تنشيطها من خلال وظائف قائمة السعة الفردية و ESR ، نطاقات 2UF-50mF ، نظرًا لأن سعة الإشارة المقاسة تبلغ 300mV فقط ، فمن الممكن قياس الطريق. (الترجمة: بسبب القياس غير المكون من 4 أسلاك ، قد تؤدي مقاومة الرصاص في القياس إلى أخطاء كبيرة ، خاصة قياسات ESR الصغيرة).
6. عن طريق إضافة مفتاح تشفير دوار ، اختيار عنصر قائمة مناسب.
عرض المزيد
الوصف

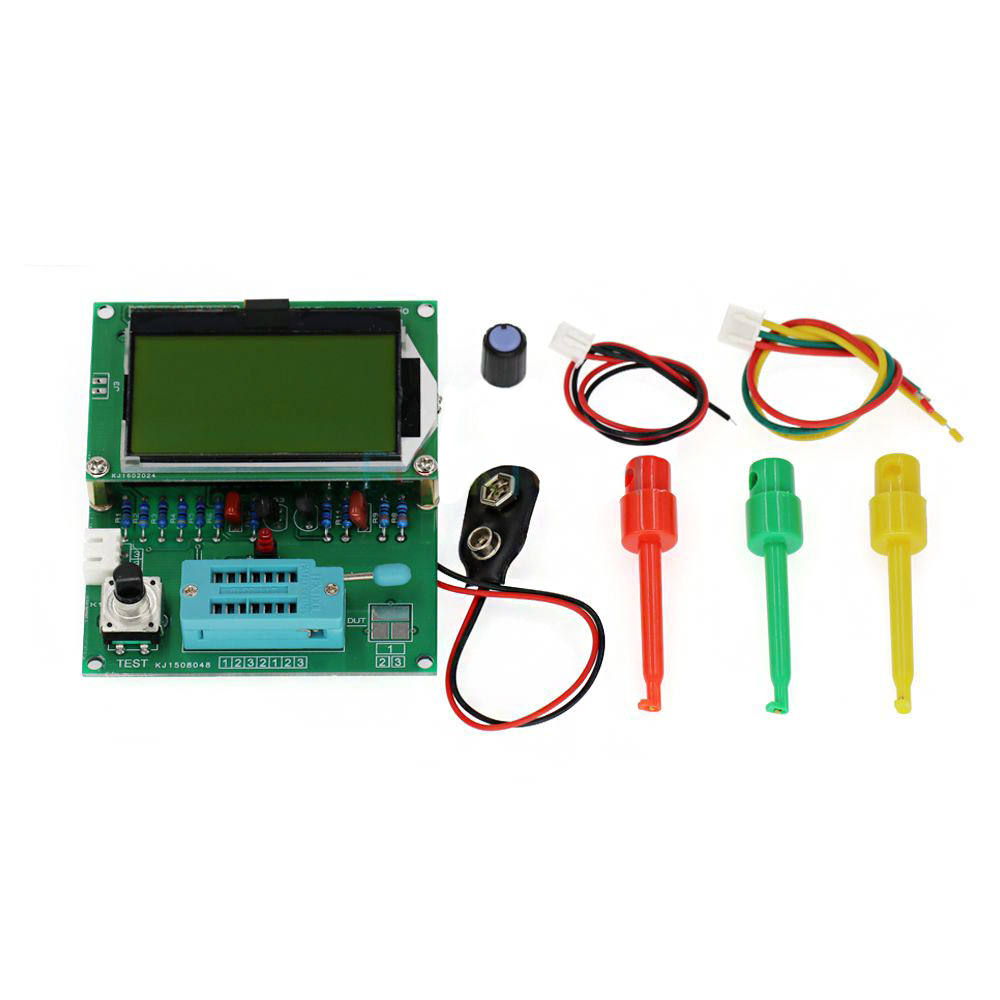

1 × EZM328 LCD ترانزستور رقمي فاحص ESR تردد LCR متر
2 × كابل
