Elecbee Esp32-Pico-Kit V4 Usb-Uart Esp32 Sip Development Board
SKU: EB0042748
المفضلة
الميزات الرئيسية
عرض المزيد
الوصف
ملخص:

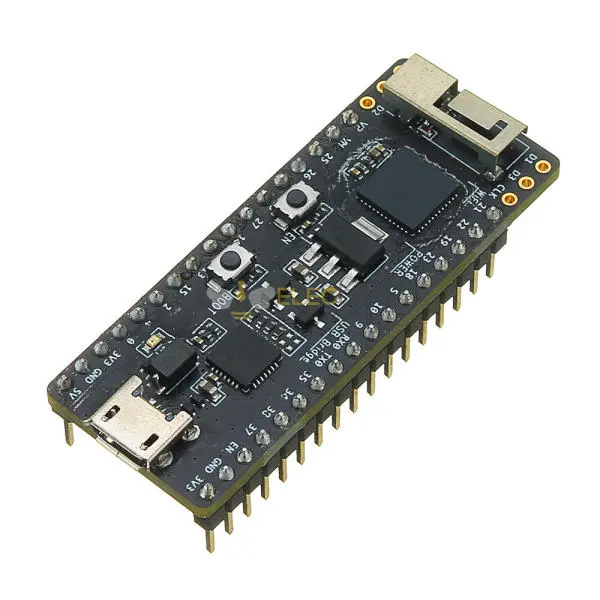

ESP32-PICO-KIT هي لوحة تطوير صغيرة أنتجتها Espressif. يوجد في قلب هذه اللوحة ESP32-PICO-D4 ، وهي وحدة نظام داخل حزمة (SiP) مزودة بوظائف Wi-Fi وبلوتوث كاملة. بالمقارنة مع وحدات ESP32 الأخرى ، يدمج ESP32-PICO-D4 العديد من المكونات الطرفية في حزمة واحدة ، والتي قد تحتاج إلى تثبيتها بشكل منفصل. يتضمن ذلك مذبذبًا بلوريًا بسرعة 40 ميجاهرتز ، وفلاش 4 ميجابايت ، ومكثفات مرشح ، وروابط مطابقة للترددات اللاسلكية. وهذا يقلل بشكل كبير من كمية وتكاليف المكونات الإضافية ، وتكلفة التجميع والاختبار اللاحقة ، فضلاً عن تعقيد المنتج بشكل عام.
تدمج لوحة التطوير دائرة جسر USB-UART ، مما يسمح للمطورين بتوصيل اللوحة بمنفذ USB بجهاز الكمبيوتر للتنزيل والتصحيح.
لسهولة التفاعل ، يتم توجيه جميع إشارات الإدخال / الإخراج وقوة النظام على ESP32-PICO-D4 من خلال صفين من وسادات رأسية خطوة بخطوة مقاس 20 × 0.1 بوصة على جانبي لوحة التطوير. لجعل ESP32-PICO-KIT أسهل لأسلاك Dupont ، يتم تعبئة وسادات رأس 2 × 17 بصفين من رؤوس الدبوس الأنثوية. لا يتم ملء وسادات الرأس المتبقية 2 × 3 المجمعة على كل جانب من جوانب اللوحة بجانب الهوائي ، ويمكن أن يتم ملؤها لاحقًا بواسطة المستخدم إذا لزم الأمر.
وصف وظيفي:
تصف القائمة والشكل التالي أدناه المكونات والواجهات وعناصر التحكم الرئيسية للوحة ESP32-PICO-KIT.
ESP32-PICO-D4
وحدة ESP32-PICO-D4 القياسية ملحومة بلوحة ESP32-PICO-KIT. تم دمج النظام الكامل لشريحة ESP32 في وحدة SiP ، مما يتطلب هوائيًا خارجيًا فقط مع شبكة مطابقة LC ومكثفات فصل ومقاومات سحب حتى تعمل إشارات EN بشكل صحيح.
أنا أفعل
منظم جهد تسرب منخفض من 5 فولت إلى 3.3 فولت (LDO).
جسر USB-UART
جسر USB-UART ذو شريحة واحدة: CP2102 في V4 من اللوحة و CP2102N في V4.1. الأول يوفر معدلات نقل تصل إلى 1 ميغابت في الثانية ، في حين أن الأخير يوفر معدلات نقل تصل إلى 3 ميغابت في الثانية.
منفذ Micro USB
واجهة USB. يعمل كمصدر طاقة للوحة وواجهة اتصال بين الكمبيوتر و ESP32-PICO-KIT.
Power On LED
يتم تشغيله عند توصيل مصدر الطاقة باللوحة. للحصول على تفاصيل انظر التخطيطي في "المستندات ذات الصلة".
I / O
يتم تكسير جميع المسامير الموجودة على ESP32-PICO-D4 إلى رؤوس الدبوس الأنثوية الموجودة على اللوحة. يمكن للمستخدمين برمجة ESP32 لتمكين وظائف متعددة مثل PWM ، و ADC ، و DAC ، و I2C ، و I2S ، و SPI ، وما إلى ذلك. لمزيد من التفاصيل ، يرجى الاطلاع على قسم أوصاف الدبوس.
زر BOOT
يؤدي الضغط باستمرار على زر التمهيد والضغط على الزر EN إلى بدء وضع تنزيل البرنامج الثابت. ثم يمكن للمستخدم تنزيل البرامج الثابتة من خلال المنفذ التسلسلي.
زر EN
زر إعادة الضبط: الضغط على هذا الزر يعيد ضبط النظام.
خيارات امدادات الطاقة:
تتوفر الخيارات التالية لتوفير مصدر الطاقة لـ ESP32-PICO-KIT:
منفذ Micro USB ، هذا هو اتصال مصدر الطاقة الافتراضي
دبابيس رأس 5V / GND
3V3 / GND دبابيس الرأس
مزيد من المعلومات: https://docs.espressif.com/projects/esp-idf/en/latest/get-started/get-started-pico-kit.html
1 × مجلس التنمية
مزيد من المعلومات: https://docs.espressif.com/projects/esp-idf/en/latest/get-started/get-started-pico-kit.html
1 × مجلس التنمية
