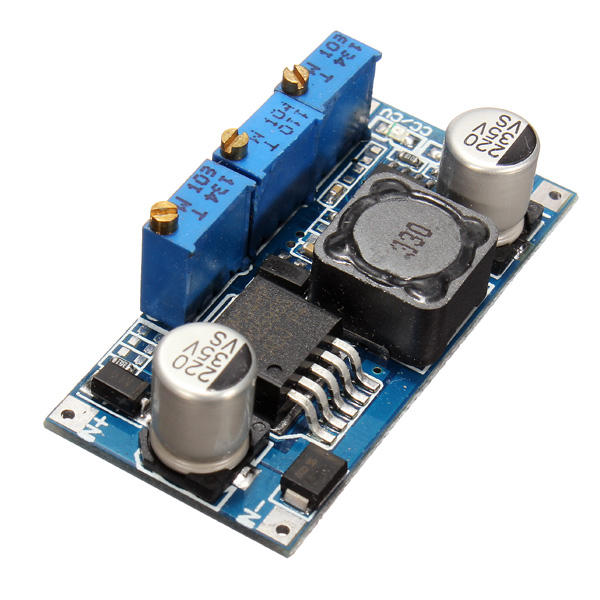

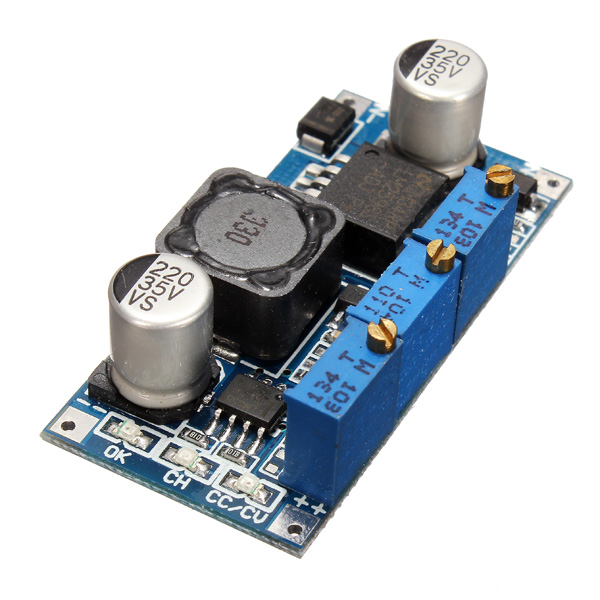

Elecbee DC7V-35V إلى DC1.25V-30V LED سائق شحن الجهد الحالي المستمر تنحى باك وحدة تزويد الطاقة

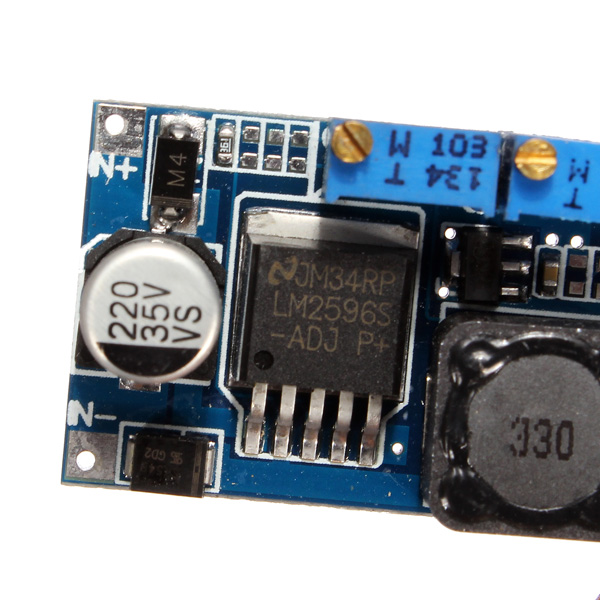

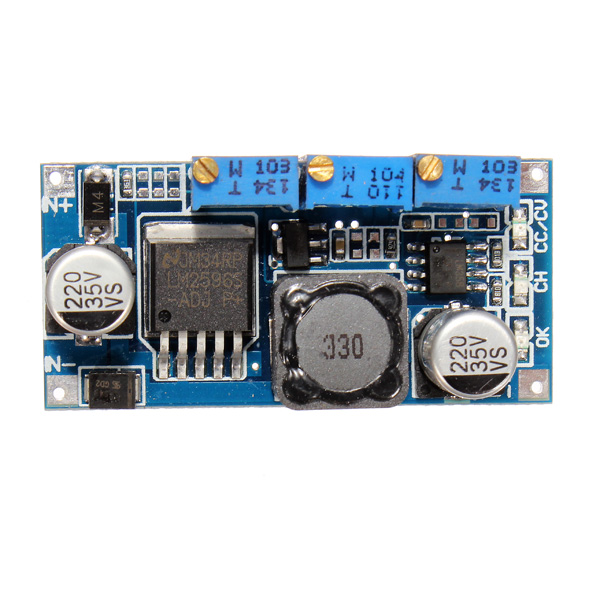

تستخدم هذه الوحدة شريحة LM2596 ، وكفاءة عالية (تصل إلى 92٪) ، وحرارة منخفضة ، ويمكن استخدامها بسهولة شديدة فوق تيار 3A ، بالتزامن مع تيار خرج التحكم TI op amp الأصلي ، وبالتالي فإن الناتج الإجمالي مستقر للغاية.
تستخدم هذه الوحدة مكثف مرشح Sanyo low ESR الأصلي ، يمكنك جعل جهد تموج منخفض يصل إلى 50mV!
تستخدم هذه الوحدة وضع الماكينة ، لحام إنحسر.

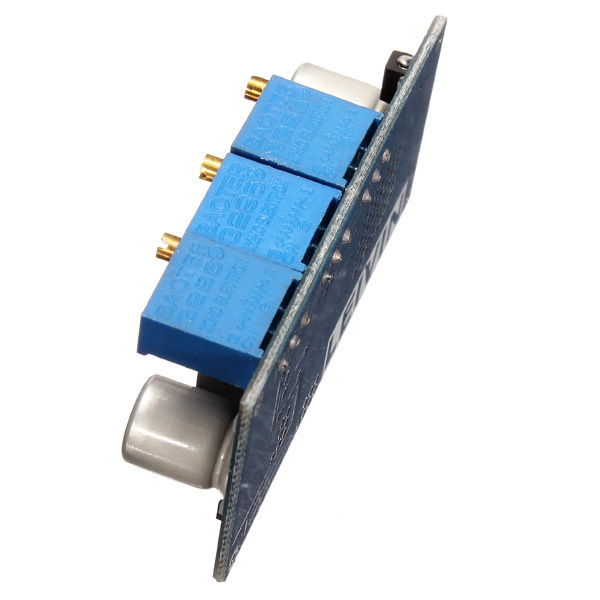

هذه الوحدة عبارة عن وحدة باك قابلة للتعديل ، يمكن تعديل الوحدة من المقاوم الأزرق القابل للتعديل لتغيير جهد الخرج. الضغط التفاضلي للمدخلات والمخرجات هو 2 فولت ، والحد الأدنى يمكن أن يكون الناتج 1.23 فولت.

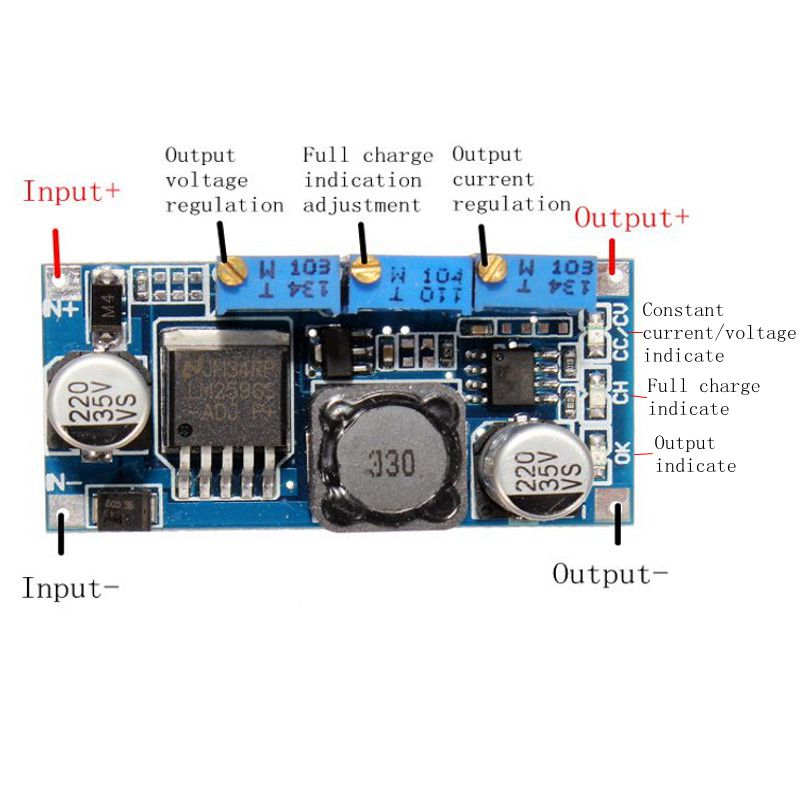

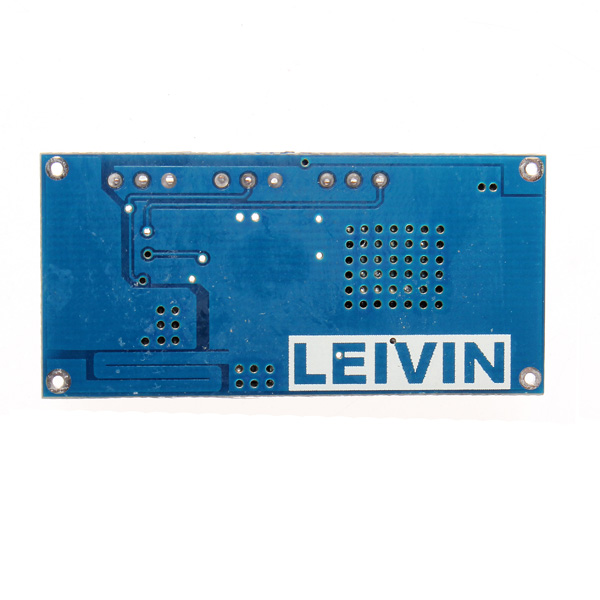

الوحدة المشار إليها IN - (إدخال سلبي) ، IN + (إدخال إيجابي) ، OUT - (إخراج سلبي) ، OUT + (إخراج إيجابي) ، يرجى ملاحظة أنه يجب توصيلها بشكل صحيح ، وإلا فقد يتسبب ذلك في تلف الوحدة.

وصف:

طبيعة الوحدة: وحدة تنحي غير معزولة
التصحيح: التصحيح غير المتزامن
جهد الإدخال: 7 فولت - 35 فولت
جهد الخرج: 1.25 فولت - 30 فولت
تيار الإخراج: قابل للتعديل ، 3A (كحد أقصى)
كفاءة التحويل: 92٪ (كحد أقصى)
تردد التبديل: 150 كيلو هرتز
تموج الإخراج: 50mV (كحد أقصى) 20M Kbps
تنظيم الحمل: ± 0.5٪
تنظيم الجهد: ± 2.5٪
درجة حرارة التشغيل: -40 درجة مئوية إلى + 85 درجة مئوية
البعد: 48 × 23 × 14 ملم (الطول × العرض × الارتفاع)

طريقة شحن البطارية:

1.تأكد من تعويم الجهد للبطارية وشحن التيار ، جهد إدخال الوحدة ؛
2. تعديل الجهد المستمر ، يتم ضبط جهد الخرج إلى حوالي 5 فولت.
3. استخدم جهاز القياس المتعدد (تيار 10A) لقياس تيار دائرة قصر الخرج ، وفي الوقت نفسه اضبط مقياس جهد التيار الثابت ، مما يجعل تيار الخرج يصل إلى قيمة تيار شحن محددة مسبقًا ؛
4. تشغيل المصباح الافتراضي الحالي هو 0.1 مرة شحن التيار (قيمة تيار ثابت) ، إذا كنت بحاجة إلى ضبط يرجى ضبط مقياس الجهد الحالي لمصباح الدوران ؛ (بشكل عام لا تحتاج إلى تعديل)
5. يسمح مقياس الجهد الثابت القابل للتعديل بوصول جهد الخرج إلى جهد الطفو.
6. توصيل البطارية ومحاولة الشحن.
(1،2،3،4،5 خطوات لإدخال الوحدة المتصل بمصدر الطاقة ، بطارية حمل الخرج غير متصلة.)

سائق تيار مستمر LED باستخدام الطريقة:

1. تأكد من أن قيادة التشغيل الحالية والجهد الأقصى للعمل.
2. تعديل الجهد المستمر ، والجهد الناتج تعديلها إلى حوالي 5V.
3. استخدم المتر المتعدد (تيار 10A) لقياس تيار دائرة قصر الخرج ، وفي الوقت نفسه ، فإن ضبط مقياس الجهد الحالي الثابت يسمح للتيار الناتج بالوصول إلى تيار عمل LED محدد مسبقًا ؛
4. يسمح مقياس الجهد الثابت للضبط بأن يصل جهد الخرج إلى الحد الأقصى لجهد التشغيل LED ؛
5. ربط الصمام ، آلة الاختبار.
(1،2،3،4 خطوات هي إدخال وحدة متصلة بمصدر الطاقة ، وحمل الإخراج غير متصل بمصابيح LED.)
