Elecbee PWM نحى DC موتور سرعة تحكم 5-30V 10A 300W ماكس 15 كيلو هرتز أزرار عكسية للتأمين 1-5V PLC التحكم
SKU: 1268856
المفضلة
الميزات الرئيسية
زرات الاتجاهات اللزية: يوفر اثنان من أزرار الضغط غير المخبأة التحكم الأمامي والعكسي. اضغط مع الاستمرار على الزر المقابل لتشغيل المحرك ؛ يؤدي تحرير الزر إلى إيقاف إخراج المحرك.
5-30V DC ، 10A الحد الكم: مصممة لمحركات DC المصبوفة ذات الأسلاك المتوافقة مع مصدر 5-30V وتيار تحميل أقصى محدد من 10A. ينطبق الحد الأقصى 300W فقط في 30V و 10A.
0-100٪ PWM المكيجون: يغير مقياس الجهد السلكي دورة العمل لإخراج 15kHz PWM ، مما ينظم متوسط محرك السيارات دون تقديم الإخراج على أنه DC خطي متغير باستمرار.
متفاقر 0-5V PLC التحكم: يمكن أيضًا التحكم في السرعة من خلال سلك مقياس الجهد المركزي باستخدام إشارة الجهد التناظري المتوافقة 0-5V. تحقق من أرض الإشارة والأسلاك قبل الاتصال.
وحدة الكتلة المباكلة الموحدة: يقيس حوالي 74 × 47 × 28 مم ويزن حوالي 80 جم. يتميز محطات الحاجز ، وكابل مقياس قوة 20 سم ، وأبعاد تركيب PCB 66 × 39mm وثقب تركيب مقياس الفعالية 7mm.
عرض المزيد
الوصف

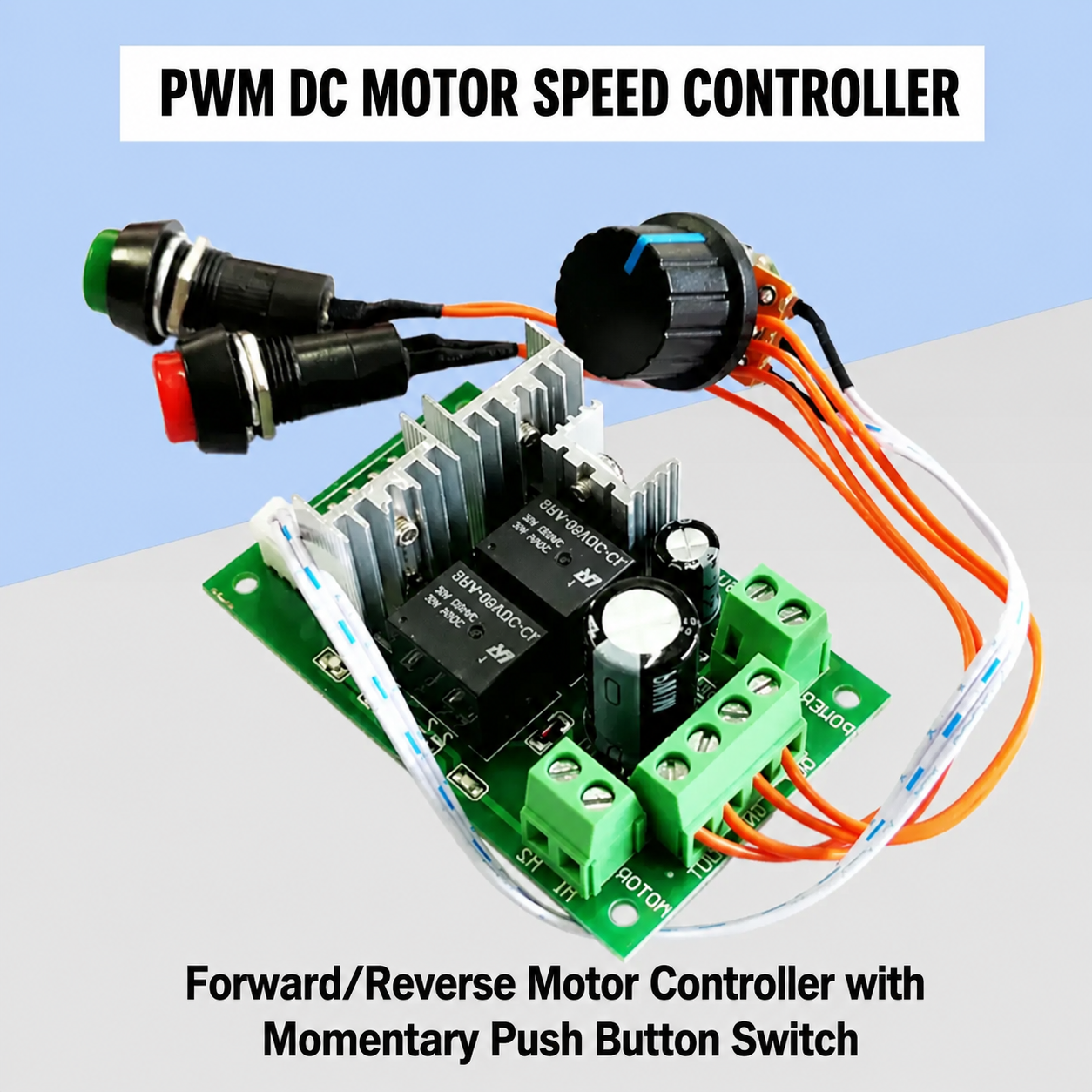

Elecbee 5-30V PWM نحى DC موتور سرعة تحكم
تم تصميم وحدة تحكم سرعة Elecbee PWM هذه لمحركات DC المتوافقة ذات الأسلاك المتوافقة التي تعمل من 5-30V DC. فهو يجمع بين سرعة المحرك القابلة للتعديل مع التحكم الأمامي والعكسي من خلال اثنين من أزرار الضغط المؤقتة المستقلة.
اضغط مع الاستمرار على زر الاتجاه المقابل لتشغيل المحرك إلى الأمام أو في الاتجاه المعاكس. إطلاق الزر يفصل خرج المحرك ، مما يجعل وحدة التحكم مناسبة للتطبيقات التي تتطلب حركة يتم التحكم فيها من قبل المشغل.
الأبعاد والمواصفات الفنية
مدخلات الجهد: دي سي 5-30V
الحد الأقصى للتحميل الحالي: 10A
الطاقة الكهربائية القصوى: 300W في 30V و 10A
نطاق التعديل المحدد: 0-100٪
PWM التردد: 15kHz
طرق التحكم: مقياس الفعالية السلكية أو المدخلات التناظرية المتوافقة 0-5V
التحكم في الاتجاه: اثنين من أزرار الضغط لمسفات أمامية وعكسية
زر العملية: عقد لتشغيل والإفراج عن التوقف
خرج المحرك: اثنين من الأسلاك فرشاة DC موتور الاتصال
نوع الاتصال: الحواجز الطرفية
طول كابل مقياس النواة: حوالي 20CM
أبعاد الوحدة: حوالي 74 × 47 × 28 مم

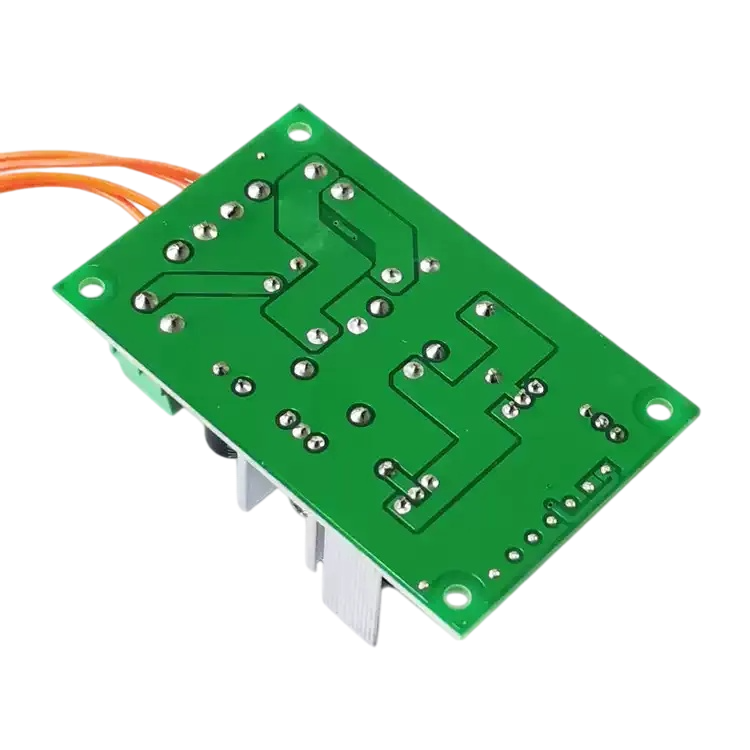

أبعاد تركيب ثنائي الفينيل متعدد الكلور: حوالي 66 × 39 مم
ثقب تركيب مقياس الجهز: حوالي 7mm
الوزن الصافي: حوالي 80G
ملاحظة تقييم الطاقة: ينطبق تصنيف 300W فقط على الحد الأقصى لإدخال 30V وتحميل 10A. تعتمد السعة المستمرة الفعلية على تيار بدء التشغيل للمحرك والحمل الميكانيكي والأسلاك وتبريد الوحدات النمطية.
0-5V واجهة والتحكم PLC
التحكم اليدوي: قم بتحويل مقياس الفعال السلكي لتغيير دورة عمل PWM وضبط سرعة المحرك عبر النطاق المحدد 0-100٪.
PLC التحكم: قم بتوصيل إشارة الجهد التناظري المتوافقة 0-5V من خلال سلك الجهد المركزي. تأكيد سلك الإشارة والأرض المرجعية قبل توصيل معدات التحكم الخارجية.
التحكم المتحكم الدقيق: قد تكون هناك حاجة إلى DAC أو دائرة PWM مصفاة أو وحدة إخراج تناظرية متوافقة. دبوس GPIO أو PWM الرقمي القياسي ليس تلقائيًا إخراجًا تناظريًا من 0 إلى 5V.
تتطلب الأنظمة التي تستخدم إشارات التحكم 0-10V أو 4-20mA محولًا مناسبًا. لا تطبق أكثر من 5V على مدخلات التحكم التناظرية.

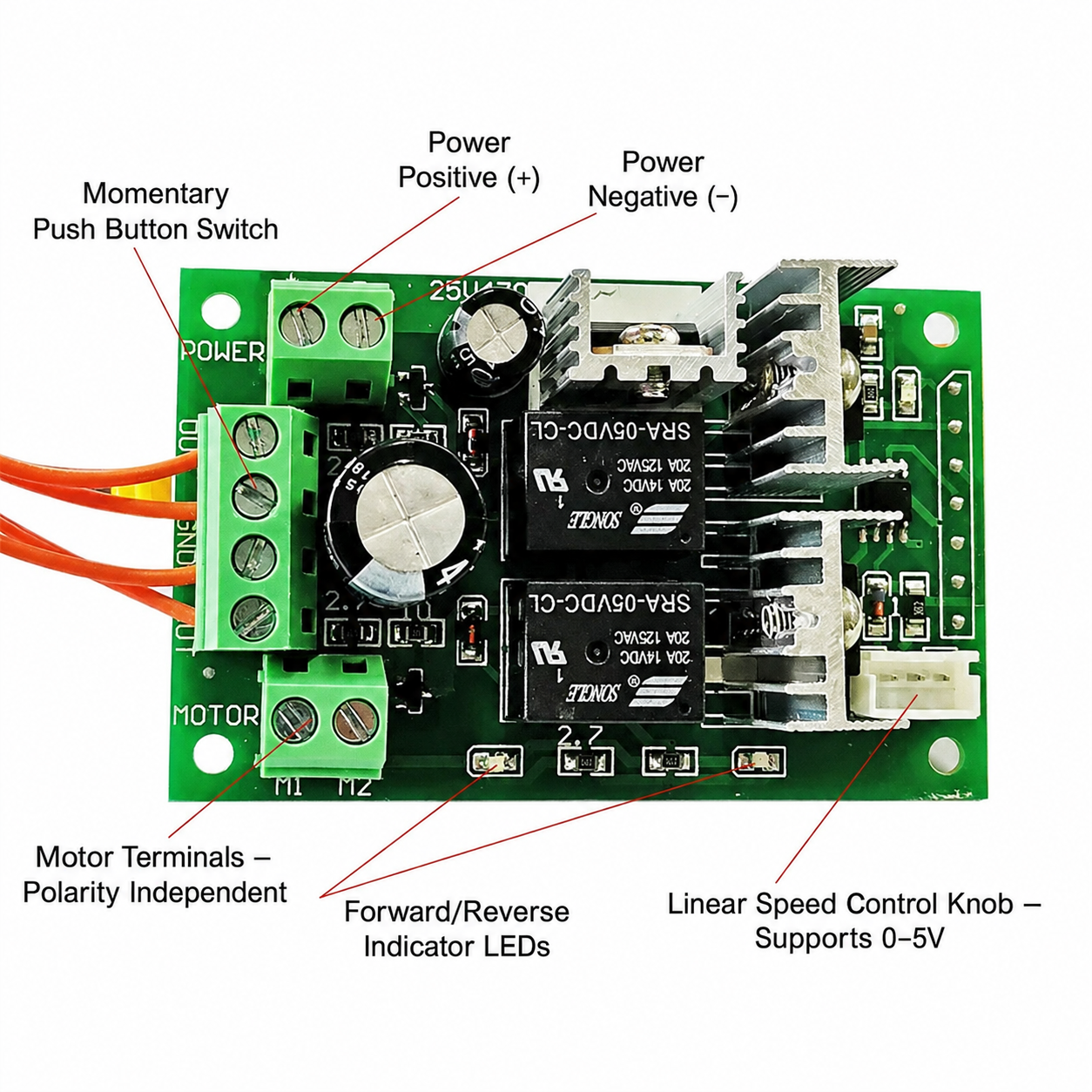

اتصالات الأسلاك
مدخلات الطاقة: قم بتوصيل مصدر طاقة مستقطب بشكل صحيح 5-30V DC
خرج المحرك: قم بتوصيل محركي التيار المستمر المصقول يؤديان إلى محطات المحرك المميزة
التحكم في السرعة: قم بتوصيل مقياس الفعالة المزود أو إشارة تناظرية متوافقة 0-5V
زر إلى الأمام: اضغط مع الاستمرار على زر التوجيه الأمامي المخصص للتدويل
زر عكس: اضغط مع الاستمرار على زر الاتجاه العكسي المخصص لتشغيل
اتبع الملصقات الطرفية وعلامات القطبية المطبوعة على وحدة التحكم الموردة. استكمال جميع الأسلاك قبل تطبيق السلطة.
حرِّ الزر النشط واسمح للمحرك بالتوقف قبل الضغط على زر الاتجاه المعاكس. لا تضغط على كل من أزرار الاتجاه في وقت واحد.
التطبيقات والتوافق والأمان
وحدة تحكم المحرك PWM هذه مناسبة لمحركات DC المصفوفة المتوافقة المستخدمة في الآليات التي يسيطر عليها المشغل ، والمحركات الآلية ، والنماذج الهندسية ، ومعدات التشغيل الآلي ، والناقلوات ، والمضخات ، والمراوح ، ومشاريع الروبوتات.
التوافق: مصممة لمحركات DC المصقولة ذات الأسلاك التي تعمل ضمن الحدود القصوى المحددة 5-30V و 10A. وهي ليست مناسبة للمحركات بدون فرش ثلاثي الطور ، أو محركات السابق أو التحكم المباشر في محرك التيار المتردد.
DC المدخلات فقط: لا تقم أبدًا بتوصيل وحدة التحكم مباشرةً بمصدر طاقة التيار المتردد.
القطبية الصحيحة: تأكيد الروابط الإيجابية والسلبية قبل تطبيق الطاقة.
المحرك الحالي: تحقق من بدء تشغيل المحرك وتوقف التيار قبل التثبيت.
تغييرات الاتجاه: حرِّب الزر النشط وأوقف المحرك قبل الرجوع للانعكاس.
زر العملية: لا تضغط على كل من أزرار الاتجاه في وقت واحد.
التبريد والأسلاب: استخدم الأسلاك المصنفة بشكل صحيح والمحطات الطرفية والتهوية الكافية لحمل التشغيل.
محتويات الحزمة: 1 × Elecbee PWM نحى DC موتور سرعة تحكم
,
,
,
,
