Mini USB مقابل Micro USB: الفروق وطريقة التمييز والتوافق

يُعد كل من Mini USB وMicro USB معيارين مختلفين لموصلات USB المدمجة، ولا يمكن لقوابسهما أن تركب مباشرة في منافذ المعيار الآخر. في الاستخدام اليومي، يشير مصطلح Mini USB إلى واجهة USB Mini-B القياسية ذات 5 دبابيس (5-pin)، والتي تتميز بمقطع أكثر سُمكاً وجوانب متدرجة. أما Micro USB فيشير عادةً إلى واجهة USB 2.0 Micro-B ذات 5 دبابيس الأكثر تسطحاً بكثير، أو إلى واجهة USB 3.x Micro-B العريضة المقسمة إلى جزأين والمكونة من 10 دبابيس في الأجهزة ذات السرعات الأعلى. ونظراً لأن كلاً من Mini-B القياسي وUSB 2.0 Micro-B يستخدمان خمس نقاط تلامس داخلية، فإن عبارة «USB ذو 5 دبابيس» وحدها لا تكفي لمعرفة الموصل الذي يحتاجه الجهاز.

Mini-B

أكثر سُمكاً، بجوانب متدرجة

USB 2.0 Micro-B

أكثر تسطحاً، بزوايا مشطوفة

USB 3.x Micro-B

مقطع عريض مكوّن من قسمين

على الرغم من اختلاف شكليهما، يشترك كل من Mini-B القياسي ذي 5 دبابيس وUSB 2.0 Micro-B ذي 5 دبابيس في الحد الأقصى نفسه لمعدل إشارات USB 2.0 البالغ 480 Mbps، كما أن شكل الموصل نفسه لا يفرض سرعة شحن ثابتة. وتتوفر أوضاع النقل الأعلى بسرعة 5 Gbps أو 10 Gbps عبر واجهة USB 3.x Micro-B العريضة ذات 10 دبابيس عندما يدعم كل من متحكم الجهاز والكابل والمضيف (Host) الوضع المقابل. وقد يكون موصل المضيف من نوع USB-A أو USB-C. ويمكن للمحولات السلبية تحويل أشكال القوابس بالاتجاه الصحيح بين الذكر والأنثى، بينما يظل توصيل الملحقات الطرفية الخارجية عبر USB معتمداً على ما إذا كان الجهاز يتضمن دعماً داخلياً لوضع المضيف وتتوفر طاقة كافية.

لا تشمل هذه المقارنة منافذ Mini-A/Mini-AB القديمة.

كيفية التمييز بين Mini USB وMicro USB

مقارنة Mini-B القياسي ذي 5 دبابيس مع USB 2.0 Micro-B

للتفريق بين Mini USB وMicro USB، انظر مباشرة إلى وجه التزاوج للموصل، مع الانتباه إلى ما إذا كنت تنظر إلى الطرف المعدني لقابس الكابل (ذكر) أم إلى فتحة المنفذ الغائرة على الجهاز (مقبس أنثى).

تتميز واجهة USB Mini-B القياسية بمقطع عرضي أكثر سُمكاً ومتدرج. عند النظر مباشرة إلى وجه التزاوج، يكون أحد الضلعين المتوازيين أعرض من الضلع المقابل، وتنحدر الجدران الجانبية المائلة إلى الداخل عبر حزوز واضحة. وفي قابس كابل Mini-B، يكون الغلاف المعدني الخارجي أملس لأن تثبيت القابس يعتمد على هندسة الاحتجاز الداخلية داخل المقبس المقابل (مواصفات USB 2.0 وحزمة إشعارات التعديل الهندسي لـ Mini-B).

تتميز واجهة USB 2.0 Micro-B القياسية بمقطع عرضي أكثر تسطحاً وأقل ارتفاعاً بكثير على شكل شبه منحرف مشطوف قليل العمق دون جدران جانبية متدرجة. وفي قابس كابل Micro-B، يبرز خطافا تثبيت معدنيان صغيران من السطح الخارجي المسطح بالقرب من الطرف ليرتبطا بفتحات مخصصة داخل مقبس الجهاز. وتضع المواصفات نوابض التثبيت هذه على قابس الكابل القابل للاستبدال، وتحدد تصنيف اختبار تأهيل المكونات عند 10 000 دورة إدخال وإخراج لموصل Micro-B، مقارنةً بـ 5 000 دورة اختبار لموصل Mini-B (مواصفات USB 2.0 وحزمة إشعارات التعديل الهندسي لـ Mini-B). تمثل أرقام الدورات هذه معايير مطابقة مخبرية لمكونات الموصلات، وليست ضماناً بأن كل منتج سيدوم عدداً محدداً من السنين أو بأن مقبس الجهاز لا يمكن أن يتآكل أبداً.

يستخدم كل من Mini-B القياسي وUSB 2.0 Micro-B خمس نقاط تلامس داخلية (طاقة VBUS، والأرضي، وخطوط بيانات D+/D−، ودبوس تعريف). ولأن عدد الدبابيس متطابق تماماً، فإن قراءة عبارة «5-pin USB» في عنوان منتج أو دليل استخدام لا تكفي لتحديد نوع المنفذ؛ بل تحتاج إلى معرفة اسم الموصل (Mini-B مقابل Micro-B) وشكل الإطار الخارجي لوجه التزاوج معاً.

موصلات شائعة متشابهة: USB 3.x Micro-B العريض وStandard-B وUSB-C ومنافذ الكاميرات

تظهر عدة موصلات أخرى كثيراً إلى جانب Mini وMicro USB على الأجهزة والكابلات:

USB 2.0 Standard-B

USB-C

• USB 3.x Micro-B العريض: يُستخدم بكثرة في الأقراص الصلبة الخارجية المحمولة، ويجمع هذا المنفذ قسماً من نوع Micro-B ذا 5 دبابيس جنباً إلى جنب مع قسم ثانٍ من نوع SuperSpeed ذي 5 دبابيس يفصل بينهما حز صغير (مواصفات الكابلات والموصلات التقليدية USB 3.1).
• USB Standard-B: شائع في الطابعات المكتبية والماسحات الضوئية وواجهات الصوت، وهو موصل مرتفع شبه مربع ذو زاويتين مشطوفتين. قد تجمع فلاتر الكتالوجات التي تحمل تسمية «USB-B» أحياناً بين Standard-B بالحجم الكامل وMini-B وMicro-B معاً، لذا تحقق من النوع الفرعي الدقيق قبل الطلب.
• USB-C: موصل بيضاوي أملس مستدير الحواف بنصفين علوي وسفلي متماثلين، ويقبل الإدخال على الوجهين. يظهر غالباً في طرف الكمبيوتر أو الشاحن من كابلات USB-C to Mini-B أو USB-C to Micro-B.
• المنافذ الخاصة ذات 8 دبابيس ومنافذ الكاميرات: يُعد موصل USB Mini-B القياسي ذو 5 دبابيس موصلاً تحدده مواصفات USB-IF يُستخدم في كاميرات السيارات (داش كام) والميكروفونات وأذرع التحكم ومسجلات الصوت المحمولة، وليس منفذاً خاصاً حصرياً بالكاميرات. ومع ذلك، تستخدم بعض الكاميرات المدمجة القديمة والأجهزة المحمولة مقابس خاصة بالشركة المصنعة ذات 8 دبابيس أو متعددة الدبابيس تبدو متشابهة للوهلة الأولى وتُباع أحياناً تحت أوصاف عامة مثل «mini USB 8-pin». إن صغر حجم المنفذ أو وجود كلمة «mini» في إعلان البيع لا يثبت التوافق مع Mini-B أو Micro-B القياسي ذي 5 دبابيس، لذا راجع دليل الطراز المحدد إذا بدا منفذ الكاميرا أو الجهاز التخصصي غير مألوف.

سرعة نقل البيانات: Mini USB مقابل Micro USB

حدود سرعة USB 2.0 والأداء الفعلي لنقل الملفات

بالنسبة للموصلات القياسية ذات 5 دبابيس، يشترك Mini-B وUSB 2.0 Micro-B في السقف البروتوكولي نفسه للسرعة. فكلاهما معرّف لأنظمة USB 2.0، حيث تدعم الكابلات القياسية القابلة للفصل معدلات إشارات تصل إلى 480 Mbps (High-Speed) بالإضافة إلى 12 Mbps (Full-Speed) (مواصفات USB 2.0).

في الاستخدام الفعلي، قد ينقل جهازان يعملان بمعيار USB 2.0 الملفات بسرعات متفاوتة جداً بغض النظر عما إذا كانا يستخدمان منفذ Mini-B أو Micro-B:

1. قدرة متحكم الجهاز (12 Mbps مقابل 480 Mbps): إذا صُمم الجهاز بمتحكم داخلي يعمل بوضع USB Full-Speed (12 Mbps)، فإن توصيله بكابل High-Speed يدعم 480 Mbps لن يرفع سرعة الجهاز فوق 12 Mbps.
2. معدل الإشارات مقابل سرعة نسخ الملفات: حتى عندما يعمل كل من المضيف والجهاز في وضع USB 2.0 High-Speed، فإن 480 Mbps هو معدل إشارات البتات على الطبقة الفيزيائية قبل احتساب عبء البروتوكول ومشاركة الناقل وحدود وسائط التخزين الداخلية. وتعتمد السرعة الفعلية لنقل الملفات على متحكم المضيف ووسيط التخزين في الجهاز وجودة التوصيل عبر الكابل، بدلاً من الوصول إلى القيمة النظرية البالغة 60 MB/s.

موصل USB 3.x Micro-B العريض وأوضاع SuperSpeed

ينتمي موصل USB 3.x Micro-B العريض ذو 10 دبابيس إلى طبقة بروتوكول أعلى. إذ توفر نقاط التلامس الخمس الإضافية زوجين محميين من الإشارات التفاضلية (للإرسال والاستقبال) مع خط أرضي للتصريف لنقل البيانات الفائق SuperSpeed (مواصفات الكابلات والموصلات التقليدية USB 3.1).

اعتماداً على المكونات المادية، يمكن لهذه الواجهة أن تدعم تشغيل SuperSpeed بسرعة 5 Gbps أو 10 Gbps. ويتطلب الوصول إلى أي من الوضعين دعماً متكاملاً عبر جميع عناصر الوصلة: المتحكم الداخلي والمنفذ العريض Micro-B في الجهاز، وكابل USB 3.x Micro-B عريض ذو 10 دبابيس، ومنفذ مضيف متوافق مع SuperSpeed (وعادةً ما يكون منفذ USB 3.x Standard-A أو USB-C في الكمبيوتر) (إرشادات USB-IF للغة والمنتجات والتغليف لمعيار USB 3.2). ولا يمكنك معرفة ما إذا كان جهاز مزود بمنفذ Micro-B عريض يدعم 5 Gbps أم 10 Gbps من شكل المقبس وحده، كما أن التوصيل المادي لا يضمن تحقيق سرعة نقل فعلية محددة.

فروق الشحن وإمداد الطاقة

لماذا لا يحدد شكل الموصل سرعة الشحن

يزعم اعتقاد شائع أن Mini USB مقيّد بتيار 0.5 A (500 mA) بينما يوفر Micro USB تياراً قدره 2 A ويشحن أسرع بأربع مرات. في الواقع، لا يحدد شكل الموصل سرعة شحن الجهاز؛ بل تحكم إمداد الطاقة عبر USB ثلاثة عوامل منفصلة:

• قواعد التغذية القياسية من ناقل USB 2.0 في الكمبيوتر: تحدد مواصفات USB 2.0 الطاقة على منفذ البيانات القياسي في الكمبيوتر أو الموزع (Hub) بوحدات حمل تبلغ 100 mA لكل وحدة: حتى 100 mA قبل التهيئة، وحتى 500 mA (خمس وحدات حمل) للجهاز عالي الطاقة المغذى من الناقل بعد التهيئة. يمثل حد 500 mA هذا قاعدة لمنافذ بيانات USB 2.0 القياسية على المضيف أو الموزع، وليس السقف الفيزيائي لموصل Mini-B.
• تصنيفات اختبار تلامس المكونات مقابل بروتوكولات الشحن: تختبر مواصفات موصلات USB-IF نقاط التلامس المعدنية للطاقة والأرضي داخل موصلات Mini-B وMicro-B وفق اختبارات مخبرية لحمل التيار لضمان عدم ارتفاع حرارة نقاط التلامس (حزمة USB 2.0 وإشعارات التعديل الهندسي لـ Mini-B؛ مواصفات الكابلات والموصلات التقليدية USB 3.1). ولا تعمل تصنيفات اختبار المكونات هذه كبروتوكول شحن، ولذلك فإن توصيل كابل Micro-B لا يجعل الجهاز يسحب 2 A تلقائياً.
• مصدر الطاقة وطريقة الشحن وتوصيل الكابل: يعتمد تيار الشحن الفعلي على وحدة التغذية، وطريقة الشحن التي تدعمها الدوائر الداخلية للجهاز، وهبوط الجهد عبر الكابل والموصلات. وتستخدم معايير الشحن المخصصة مثل USB Battery Charging (BC 1.2) إشارات تعريف على خطي D+ وD− لتمكين الجهاز من التعرف على شاحن مخصص أو منفذ بيانات يدعم الشحن (CDP) وسحب تيار أعلى مما يسمح به منفذ البيانات القياسي (Microchip: Battery Charging with USB).

يمنحك التحقق من تصنيف الدخل المطبوع على الجهاز أو في دليله مؤشراً أولياً مفيداً، لكن الوصول إلى تلك القيمة يتطلب أيضاً شاحناً يدعم طريقة الشحن نفسها وكابلاً مناسباً. ولا تؤدي إضافة محول سلبي من Mini إلى Micro إلى إضافة بروتوكولات شحن جديدة أو رفع القدرة القصوى التي يدعمها الجهاز.

كابلات الشحن فقط مقابل كابلات نقل البيانات

إن الكابل الذي يضيء مؤشر الشحن في الجهاز يؤكد فقط وصول الطاقة إلى المنفذ. ففي توصيلات Mini-B وUSB 2.0 Micro-B القياسية ذات 5 دبابيس، يتطلب نقل الملفات أو تحديث البرنامج الثابت (Firmware) أو تعرّف الكمبيوتر على الجهاز وجود مسار بيانات USB صالح للعمل عبر خطي D+ وD−. بينما تستخدم توصيلات USB 3.x Micro-B العريضة أزواج الإشارات الإضافية لنقل بيانات SuperSpeed.

تستغني بعض أسلاك الطاقة عن مسار بيانات USB الصالح للعمل، وبالتالي لا يمكنها مزامنة الملفات. وفي الوقت نفسه، فإن عدم القدرة على نقل الملفات لا يثبت أن الكابل يحتوي على سلكين داخليين فقط أو أن جميع أسلاك الطاقة فقط تشحن بالسرعة نفسها؛ لأن منافذ الشحن المخصصة وبعض محولات الطاقة تستخدم نقاط تلامس D+/D− للتعرف على الشاحن دون تشغيل عملية تعداد بيانات USB (Microchip: Battery Charging with USB).

عندما يُشحن جهاز مزود بمنفذ Mini USB أو Micro USB عند توصيله بالكمبيوتر ولكنه لا يظهر لنقل الملفات، تحقق من أمرين:

• الكابل: استبدله بكابل مخصص صراحةً لمزامنة البيانات والشحن (data sync and charging).
• منفذ الجهاز ووضع النظام البرمجي: تستخدم بعض الأجهزة مقبس Mini-B أو Micro-B كمدخل طاقة تيار مستمر فقط دون توصيل دوائر بيانات خلفه، كما أن العديد من الهواتف أو أجهزة الوسائط تعمل افتراضياً في وضع الشحن فقط إلى أن يتم تفعيل نقل الملفات على الشاشة.

التوافق والمحولات وتوصيل الأجهزة

التزاوج الميكانيكي والتوافق العكسي أحادي الاتجاه في USB 3.x

تمتلك موصلات Mini-B وMicro-B أطر أغلفة غير متوافقة ولا يمكن أن تتزاوج مع بعضها؛ لذا لا تدفع أبداً قابساً غير مطابق بالقوة داخل المنفذ، لأن ذلك قد يثني نقاط التلامس أو يشقق غلاف المقبس. وضمن واجهات Mini وMicro التي نقارنها هنا، تحدد المواصفات قواعد التزاوج التالية (حزمة USB 2.0 وإشعارات التعديل الهندسي لـ Mini-B؛ مواصفات الكابلات والموصلات التقليدية USB 3.1):

• منافذ Mini-B القياسية ذات 5 دبابيس تتزاوج فقط مع قوابس Mini-B القياسية ذات 5 دبابيس.
• منافذ USB 2.0 Micro-B القياسية ذات 5 دبابيس تتزاوج فقط مع قوابس USB 2.0 Micro-B القياسية ذات 5 دبابيس، وتمنع ميكانيكياً دخول قوابس Mini-B وMicro-A وقوابس USB 3.x Micro-B العريضة ذات 10 دبابيس.
• منافذ USB 3.x Micro-B العريضة ذات 10 دبابيس تتزاوج إما مع قابس USB 3.x Micro-B ذي 10 دبابيس أو مع قابس USB 2.0 Micro-B قياسي ذي 5 دبابيس يتم إدخاله في جانب USB 2.0 ذي 5 دبابيس من المقبس.
• منافذ Micro-AB (المحددة لأجهزة On-The-Go والمضيف المدمج Embedded Host) تقبل إما قابس Micro-A أو قابس Micro-B من الجيل المطابق، كما تقبل منافذ USB 3.x Micro-AB قوابس USB 2.0 Micro-A وMicro-B.

يعني هذا التوافق العكسي أحادي الاتجاه داخل عائلة Micro أنه يمكن توصيل كابل USB 2.0 Micro-B قياسي ذي 5 دبابيس في الجانب ذي 5 دبابيس من منفذ USB 3.x Micro-B العريض في قرص صلب خارجي. ولكي ينقل هذا الاتصال الاحتياطي الملفات، يجب أن يدعم القرص العمل بوضع USB 2.0، وأن يوفر الكابل ذو 5 دبابيس مسار بيانات USB 2.0 صالحاً، وأن يحصل القرص على طاقة كافية للتشغيل. وعندئذٍ تتم عمليات النقل بسرعات USB 2.0. أما الاتجاه المعاكس فمحجوب ميكانيكياً لأن قسم SuperSpeed الإضافي ذا 5 دبابيس في قابس USB 3.x Micro-B العريض لا يمكنه الدخول في منفذ Micro-B قياسي ذي 5 دبابيس.

استخدام محولات Mini إلى Micro وحدود وضع المضيف (USB Host)

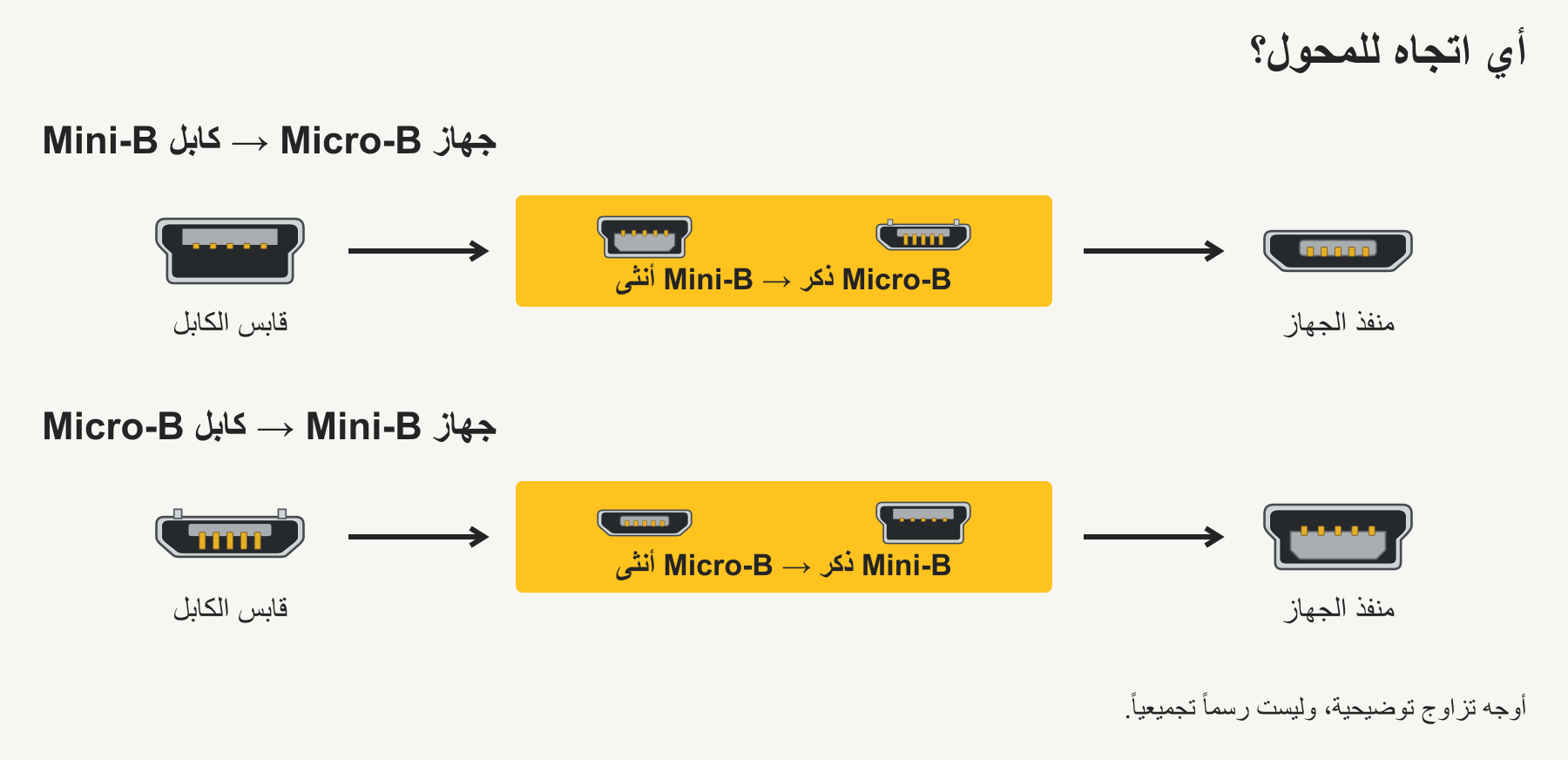

إذا كان لديك كابل متصل بالفعل بكمبيوتر أو شاحن وتحتاج إلى مطابقة شكل الموصل الآخر عند طرف الجهاز، فيمكن لمحول سلبي موجّه أن يحول طرف التوصيل. على سبيل المثال، يستقبل محول Micro-B ذكر إلى Mini-B أنثى (مثل التكوين الموضح في ورقة بيانات StarTech UUSBMUSBMF6) قابس كابل Mini-B ذكر قياسي ويحوله إلى قابس Micro-B ذكر يناسب جهاز Micro-B.

عند استخدام محول أو كابل لتوصيل الأجهزة، ضع قيدين أساسيين في الحسبان:

1. مطابقة اتجاه الذكر والأنثى: يتطلب تحويل طرف كابل Mini-B ليناسب منفذ Micro-B محولاً من Mini-B أنثى إلى Micro-B ذكر، بينما يتطلب تكييف كابل Micro-B لمنفذ Mini-B التركيبة المعاكسة.
2. توصيل ملحقات USB الطرفية (دعم OTG والمضيف): يتطلب توصيل ذاكرة فلاش أو لوحة مفاتيح أو فأرة أو واجهة صوت مباشرة بجهاز محمول أن يكون هذا الجهاز قادراً على العمل كمضيف USB (Host) مع توفر ترتيب طاقة مناسب للملحق الطرفي. ولا يمكنك معرفة ما إذا كان الجهاز يدعم وضع المضيف من شكل منفذ Mini USB أو Micro USB الخاص به، كما أن المحول السلبي أو كابل USB-A to Micro-B القياسي لن يضيف قدرة المضيف إلى عتاد يفتقر إليها. تتطلب التوصيلات المباشرة للملحقات عتاد متحكم متوافقاً وبرنامجاً ثابتاً وترتيبات طاقة وكابلاً أو محولاً مصمماً لوضع المضيف في الجهاز (ملحق USB On-The-Go وEmbedded Host ضمن حزمة USB 2.0).

اختيار الكابل المناسب لجهازك

قبل اختيار كابل بديل أو محول، تحقق من أربعة تفاصيل:

1.
   شكل منفذ الجهاز: انظر مباشرة إلى مقبس الجهاز للتأكد مما إذا كان منفذ Mini-B متدرجاً ذا 5 دبابيس، أو منفذ USB 2.0 Micro-B مسطحاً ذا 5 دبابيس، أو منفذ USB 3.x Micro-B مكوناً من جزأين و10 دبابيس (وراجع دليل الطراز إذا بدا منفذ الكاميرا أو الجهاز كأنه مقبس خاص ذو 8 دبابيس).
2.
   الطرف المقابل للكابل: تحقق مما إذا كان الكمبيوتر أو الموزع أو الشاحن يستخدم منفذ USB Standard-A أم منفذ USB-C، أو تأكد من اتجاه الذكر/الأنثى المطلوب عند إضافة محول.
3.
   الاستخدام للبيانات مقابل الطاقة فقط: اختر كابلاً مخصصاً لمزامنة البيانات والشحن كلما احتجت إلى نقل الملفات أو تحديث البرمجيات الثابتة أو الاتصال بالكمبيوتر، واختر كابل SuperSpeed عريضاً ذا 10 دبابيس ومنفذ مضيف يدعمان وضع 5 Gbps أو 10 Gbps نفسه الذي يدعمه جهاز Micro-B العريض لديك.
4.
   طول الكابل وزاوية القابس: في مساحات التركيب الضيقة مثل كاميرات السيارات أو العلب المغلقة، تحقق من طول الكابل ومن اتجاه خروج القابس ذي الزاوية القائمة (90 درجة) بالنسبة لوجه التزاوج.

لتصفح الكابلات الجاهزة حسب طرفي الموصل أو النوع (ذكر/أنثى) أو الاتجاه الزاوي، تفضل بزيارة فئة كابلات USB وتأكد من أن صفحة المنتج تحدد زوج الموصلات المطلوب ودعم نقل البيانات بدقة. أما إذا كنت تبحث عن مقابس تُثبت على اللوحات الإلكترونية أو قوابس منفردة لإصلاح الدوائر بدلاً من كابل جاهز، فاستخدم فئة موصلات USB المنفصلة.
