الإجابة المختصرة: يشترك قابسا DC مقاس 5.5x2.1 و5.5x2.5 في قطر خارجي اسمي مقداره 5.5 mm. ويشير الرقم الثاني إلى قطر التلامس الداخلي المطابق: 2.1 mm أو 2.5 mm. ولا يحدد رمز المقاس طول الجسم الأسطواني أو القطبية أو الجهد أو التيار المقنن. ولا يمكن استخدام المقاسين بدل بعضهما بصورة آمنة.
طبّق هذه القاعدة قبل الشراء:
| متطلب الجهاز | اختر | لا تفعل هذا |
|---|---|---|
| تلامس داخلي بقطر 2.1 mm | 5.5x2.1 | لا تُدخل قابس 2.5 mm في المقبس بالقوة |
| تلامس داخلي بقطر 2.5 mm | 5.5x2.5 | لا تفترض أن قابس 2.1 mm قريب بما يكفي |
| مقاس لم يتم التأكد منه | راجع ورقة البيانات أو قِس القطر | لا تشترِ اعتماداً على القطر الخارجي 5.5 mm وحده |
ماذا يعني المقاسان 5.5x2.1 و5.5x2.5؟
يُكتب مقاس موصل DC الأسطواني عادةً بصيغة القطر الخارجي x قطر التلامس الداخلي. هذا الاختصار مناسب للبحث، لكنه لا يصف الواجهة الميكانيكية كاملة.
- 5.5x2.1: قطر خارجي اسمي 5.5 mm وتلامس داخلي اسمي 2.1 mm.
- 5.5x2.5: قطر خارجي اسمي 5.5 mm وتلامس داخلي اسمي 2.5 mm.
- DC5521 وDC5525: اسمان بديلان لعائلتي المقاسات نفسيهما.
قد تجد أيضاً 5.5 x 2.1 أو 5.5*2.1 أو 5.5/2.1 أو 5.5-2.1 وصيغاً مشابهة للمقاس 2.5. وهي عادةً مجرد صيغ بحث مختلفة، وليست دليلاً على التوافق.
ولا يوضح الرقم الثاني كذلك طول الجسم أو تصميم النابض أو القطبية أو الجهد أو التيار. ويجب التحقق من هذه التفاصيل بصورة منفصلة.
في القابس، يرتبط القياس الداخلي بالفتحة أو التلامس الذي يستقبل الطرف المركزي في المقبس. وفي المقبس، يرتبط بالطرف المركزي وتلامسه النابضي. ولأن المصنعين يستخدمون مصطلحات مختلفة، تحقق أولاً مما إذا كان المنتج قابساً أم مقبساً قبل مقارنة الأرقام.
جدول مقاسات 5.5x2.1 و5.5x2.5
| المواصفة | 5.5x2.1 | 5.5x2.5 | ما يجب التأكد منه |
|---|---|---|---|
| القطر الخارجي الاسمي | 5.5 mm | 5.5 mm | مطابقة الجسم الخارجي |
| قطر التلامس الداخلي الاسمي | 2.1 mm | 2.5 mm | الطرف المركزي أو التلامس المطابق |
| طول الجسم الأسطواني | غير محدد بالرمز | غير محدد بالرمز | عمق الإدخال والمسافة عند الكتف |
| القطبية | غير محددة بالرمز | غير محددة بالرمز | المركز موجب أو المركز سالب |
| الجهد | غير محدد بالرمز | غير محدد بالرمز | دخل الجهاز وخرج محول الطاقة |
| التيار المقنن | غير محدد بالرمز | غير محدد بالرمز | ورقة بيانات رقم المنتج الدقيق |
فرق 0.4 mm يكاد لا يُرى بالعين، لكنه مهم في نظام تلامس كهربائي. وقد يحدث اتصال رديء دون تشوه مرئي في الموصل.
نجاح الاتصال على طاولة الاختبار لا يثبت أنه آمن. فالارتخاء الميكانيكي قد يتحول تحت الحمل إلى انقطاع متقطع للطاقة أو انخفاض في الجهد أو ارتفاع في الحرارة.
هل يمكن تبادل 5.5x2.1 و5.5x2.5؟
لا. فكل منهما ليس بديلاً آمناً عن الآخر، حتى إذا بدا أن القابس يدخل في المقبس.
| التركيب الخاطئ | ما قد يحدث | الأعراض الشائعة |
|---|---|---|
| قابس 2.5 mm في مقبس 2.1 mm | يكون التلامس الداخلي أكبر من الطرف المركزي الأصغر، وقد يصبح الاتصال مرتخياً أو غير مكتمل. | انقطاع عند تحريك الكابل، ارتفاع مقاومة التلامس، حرارة، انخفاض الجهد، إعادة تشغيل تحت الحمل |
| قابس 2.1 mm في مقبس 2.5 mm | قد لا يدخل القابس على الطرف الأكبر بصورة صحيحة. وقد يؤدي الإجبار إلى ثني الطرف أو توسيع التلامس النابضي. | عدم اكتمال الإدخال، عدم وصول الطاقة، تلف المقبس، ارتخاء القابس الصحيح لاحقاً |
عندما يقال إن تركيباً خاطئاً «يعمل»، فهذا يعني عادةً وجود تلامس جزئي فقط. وتجعل التفاوتات وضغط النابض والتآكل وعمق الإدخال النتيجة غير متوقعة من جهاز إلى آخر.
أوقف الاستخدام إذا كان القابس مرتخياً أو يحتاج إلى قوة أو يصبح دافئاً أو لا يعمل إلا عند تثبيت الكابل بزاوية معينة.
ماذا يحدث عند استخدام القابس الخاطئ؟
لا يفشل التركيب الخاطئ دائماً بصورة فورية. وقد يظهر أولاً كعطل متقطع يصعب تشخيصه.
- انقطاع الطاقة عند تحريك الكابل
- إعادة تشغيل الجهاز عند ارتفاع الطلب على التيار
- بدء الشحن وتوقفه بصورة متكررة
- دفء القابس أو المقبس بعد وقت قصير
- جهد غير مستقر عند الجهاز
- الحاجة إلى دفع الموصل جانبياً ليعمل
- بقاء التآكل أو الارتخاء بعد تركيب القابس الصحيح
إذا عمل المحول نفسه بصورة طبيعية مع جهاز آخر، فقارن واجهة الموصل كاملةً بدلاً من مقارنة جهد الخرج وحده.
هل يعني المقاس 2.5 mm دائماً تياراً مقنناً أعلى؟
لا. لا يحدد الرمزان 5.5x2.1 و5.5x2.5 تياراً مقنناً.
تعتمد سعة التيار على تصميم المنتج الدقيق، بما في ذلك:
- مادة التلامس والطلاء
- مساحة التلامس وضغط النابض
- تفاوتات القابس والمقبس
- مقطع موصلات الكابل وطولها
- اللحام والعقص وتخفيف الشد
- دورة التشغيل وارتفاع الحرارة المسموح
- ظروف اختبار المصنع
قد يسمح القطر الداخلي الاسمي الأكبر بتصميم تلامس مختلف، لكنه لا يمثل تصنيف تيار عاماً. وقد تختلف القيم بين منتجات العائلتين. استخدم دائماً ورقة بيانات القابس أو المقبس أو مجموعة الكابل المحددة.
تشير Bel إلى أن أداء قابس DC يعتمد على الموصل وتصميم التلامس، بينما توصي DigiKey بالقياس بدلاً من الحكم بالمظهر. ويؤدي ذلك إلى القاعدة نفسها: تعرّف على المنتج الكامل، لا على رقمي المقاس فقط.
أيهما أكثر شيوعاً: 5.5x2.1 أم 5.5x2.5؟
كلاهما شائع الاستخدام. ولا يوجد مقاس افتراضي موحد لدى جميع المصنعين.
يظهر 5.5x2.1 كثيراً في الإلكترونيات العامة منخفضة الجهد، وأجهزة التوجيه، وكاميرات المراقبة، ومعدات LED، وملحقات لوحات التطوير، وكثير من أجهزة 12 V.
ويُستخدم 5.5x2.5 في بعض الحواسيب المحمولة والشاشات ومنتجات الصوت والمحولات الأعلى قدرة والمعدات الصناعية المتخصصة وبعض أنظمة الطاقة الخاصة بالعلامات التجارية.
الشيوع في السوق ليس مواصفة توافق. فوثائق الجهاز تسبق دائماً المقاس الذي يبدو أكثر انتشاراً على الإنترنت.
كيف تحدد مقاس قابس DC الصحيح؟
1. راجع وثائق الجهاز أولاً
ابحث عن مواصفة الموصل الكاملة في الدليل أو وثائق الصيانة أو ورقة بيانات المنتج. لا تتوقف عند عبارة «جسم أسطواني 5.5 mm». وإذا كان المقبس غائراً أو يستخدم قابساً خاصاً، فتحقق أيضاً من طول الجسم.
2. افحص ملصق المحول الأصلي
قد يوضح الملصق الجهد والتيار والقطبية، وأحياناً أبعاد القابس. لا تستنتج المقاس من قدرة المحول بالواط.
3. قِس باستخدام القدمة ذات الورنية
- قطر الجسم الخارجي للقابس
- الفتحة الداخلية للقابس أو الطرف المركزي للمقبس
- طول الجسم القابل للاستخدام
خُذ أكثر من قراءة ولا تضغط بقوة كبيرة بالقدمة. ففرق 0.4 mm صغير بما يكفي لأن يؤدي استخدام المسطرة أو التقدير البصري إلى إجابة خاطئة.
4. عند عدم توفر القدمة، استخدم مرجعاً مؤكداً للفحص التقريبي فقط
قارن دون إجبار مع قابس تم التأكد من أنه 2.1 mm أو 2.5 mm. وتصف DigiKey أيضاً طرق مقارنة بسيطة للفحص التقريبي، لكنها لا تغني عن قياس المنتج الفعلي أو مراجعة ورقة البيانات.
لا تستخدم القوة أبداً كاختبار للمقاس. القابس الذي يتطلب الإجبار ليس قابساً متوافقاً.
5. تحقق من الواجهة الكهربائية
- جهد خرج المحول
- سعة التيار
- القطبية: مركز موجب أو مركز سالب
- أبعاد القابس والمقبس
- طول الجسم وعمق الإدخال
- مقطع الكابل عندما يكون التيار كبيراً
قائمة فحص قبل شراء قابس DC بديل
| الفحص | السؤال الذي يجب الإجابة عنه |
|---|---|
| القطر الخارجي | هل يبلغ قطر الجسم المطابق 5.5 mm اسمياً؟ |
| التلامس الداخلي | هل يحتاج الجهاز إلى 2.1 mm أم 2.5 mm؟ |
| طول الجسم | هل يصل القابس إلى التلامس من دون أن يرتطم بالقاع أو يترك الجسم مكشوفاً؟ |
| القطبية | هل المركز موجب أم سالب؟ |
| الجهد | هل يطابق خرج المحول دخل الجهاز بدقة؟ |
| التيار | هل يتحمل الموصل والكابل المحددان الحمل بهامش كافٍ؟ |
| الكابل | هل مقطع الموصل مناسب للتيار وانخفاض الجهد المسموح؟ |
| التطبيق | هل المنتج مخصص للإدخال المتكرر أو الاستخدام المتنقل أو التركيب الثابت؟ |
لا تختر القابس لمجرد أن الجسم الخارجي يبدو صحيحاً. فالمحول الأعلى قدرة ليس آمناً إذا اختلف الجهد أو القطبية أو الموصل.
اختر موصل DC الصحيح مقاس 5.5 mm
ابدأ من مقبس الجهاز:

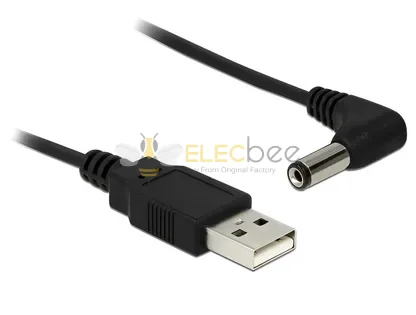

- إذا احتاج الجهاز إلى تلامس مركزي 2.1 mm: راجع موصلات الطاقة 5.5x2.1 لإلكترونيات 12 V.
- إذا احتاج الجهاز إلى تلامس مركزي 2.5 mm: راجع موصلات 5.5x2.5 لتطبيقات الطاقة المستقرة.
- إذا كنت تحتاج إلى تحويل بين مقاسين مؤكدين: راجع محولات الموصلات الأسطوانية وتأكد من دعمها للاتجاه والجهد والتيار والقطبية.

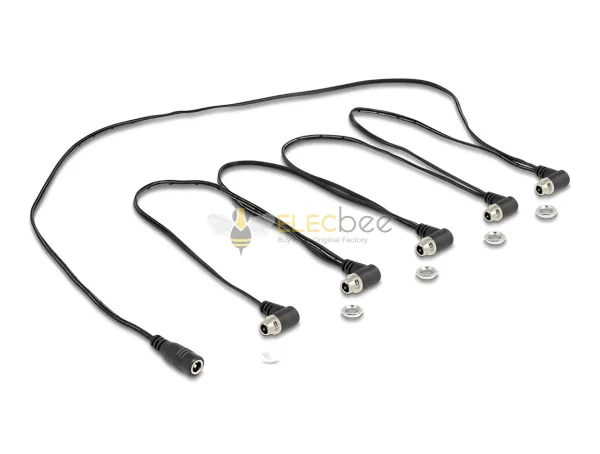

- إذا كنت تحتاج إلى كابل كامل من قابس إلى قابس أو إلى جهاز: راجع كابلات طاقة DC.
- إذا كنت تحتاج إلى نمط موصل DC آخر: قارن موصلات DC المتاحة.
- إذا كنت تحتاج إلى طول أو قطبية أو مقطع سلك أو قالب خاص: أرسل الرسم والمتطلبات الكهربائية عبر حلول الكابلات المخصصة من Elecbee.
- إذا كنت تحتاج إلى مساعدة في اختيار بديل مناسب: أرسل إلى Elecbee طراز الجهاز وملصق المحول وصوراً واضحة للقابس والمقبس عبر صفحة الاتصال.
عند طلب عرض سعر، اذكر مواصفة الواجهة الكاملة، وليس فقط DC 5.5x2.1 أو DC 5.5x2.5.
الأسئلة الشائعة
هل يدخل قابس 5.5x2.5 في مقبس 5.5x2.1؟
قد يدخل لأن القطر الخارجي الاسمي لكليهما 5.5 mm، لكن التلامس الداخلي 2.5 mm أكبر من الطرف المركزي 2.1 mm. وقد يؤدي ذلك إلى تلامس مرتخٍ أو غير مكتمل، فيسبب انقطاعاً متقطعاً للطاقة أو انخفاض جهد أو حرارة. ولا يجعل الدخول الميكانيكي التركيب آمناً.
هل يدخل قابس 5.5x2.1 في مقبس 5.5x2.5؟
عادةً لا يثبت بصورة صحيحة، لأن فتحة 2.1 mm أصغر من الطرف المركزي 2.5 mm. وقد يؤدي الإجبار إلى تلف القابس أو ثني الطرف أو توسيع التلامس النابضي. لا تختبر التوافق باستخدام القوة.
هل 5.5x2.5 أفضل من 5.5x2.1؟
لا يوجد مقاس أفضل بصورة عامة. اختر المقاس الذي يحدده الجهاز. تعتمد سعة التيار على التصميم والمواد ونظام التلامس والكابل وتصنيف المصنع، لا على رقم 2.5 mm وحده.
هل يشير 2.1 mm أو 2.5 mm إلى الطرف المركزي؟
يشير إلى المقاس الاسمي للتلامس الداخلي المطابق. في القابس يتعلق بالفتحة الداخلية، وفي المقبس بالطرف المركزي وتلامسه النابضي. تحقق مما إذا كان المنتج قابساً أم مقبساً قبل مقارنة القياسات.
هل يشمل مقاس 5.5x2.1 طول الجسم؟
لا. قد يكون لقابسين بالقطرين الخارجي والداخلي نفسيهما طولان قابلان للاستخدام مختلفان، وقد يتصرفان بصورة مختلفة في مقبس غائر.
كيف أميز 2.1 mm من 2.5 mm دون قدمة؟
استخدم قابساً مرجعياً مؤكداً مقاس 2.1 mm أو 2.5 mm وقارن دون إجبار. ولأن الفرق 0.4 mm فقط، تبقى القدمة أو ورقة البيانات أو رسم المورد أكثر موثوقية.
هل يمكن استخدام محول 2.1/2.5 بصورة دائمة؟
فقط إذا كان مصمماً لهذا الاتجاه ومصنفاً للجهد والتيار والقطبية وظروف التشغيل المطلوبة. يغيّر المحول الواجهة الميكانيكية، لكنه لا يصحح تلقائياً كل عدم تطابق كهربائي.
هل المركز الموجب هو المعيار دائماً؟
لا. المركز الموجب شائع، لكن توجد أجهزة بمركز سالب. تحقق من رمز القطبية على الجهاز والمحول قبل توصيل الطاقة. وقد يؤدي عكس القطبية إلى تلف الإلكترونيات.
الخلاصة
يبدو قابسا 5.5x2.1 و5.5x2.5 متشابهين تقريباً بسبب اشتراكهما في الجسم الخارجي الاسمي 5.5 mm. لكن التلامسين الداخليين 2.1 mm و2.5 mm مختلفان، ويؤثر ذلك في الإدخال وضغط التلامس والموثوقية.
طابق التلامس الداخلي وطول الجسم والقطبية والجهد والتيار المقنن. وإذا كان القابس مرتخياً أو يحتاج إلى قوة أو لا يعمل إلا في وضع واحد، فأوقف استخدامه وتأكد من الواجهة كاملة قبل شراء بديل.
