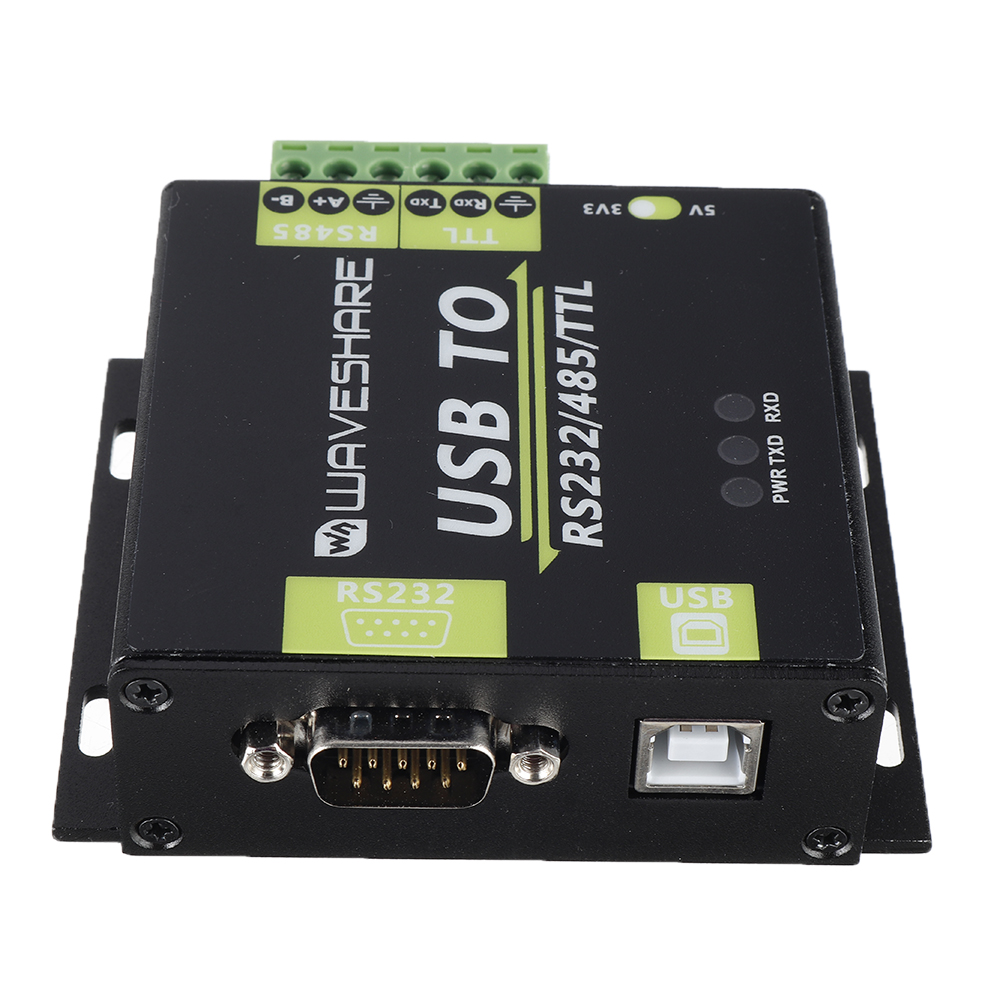

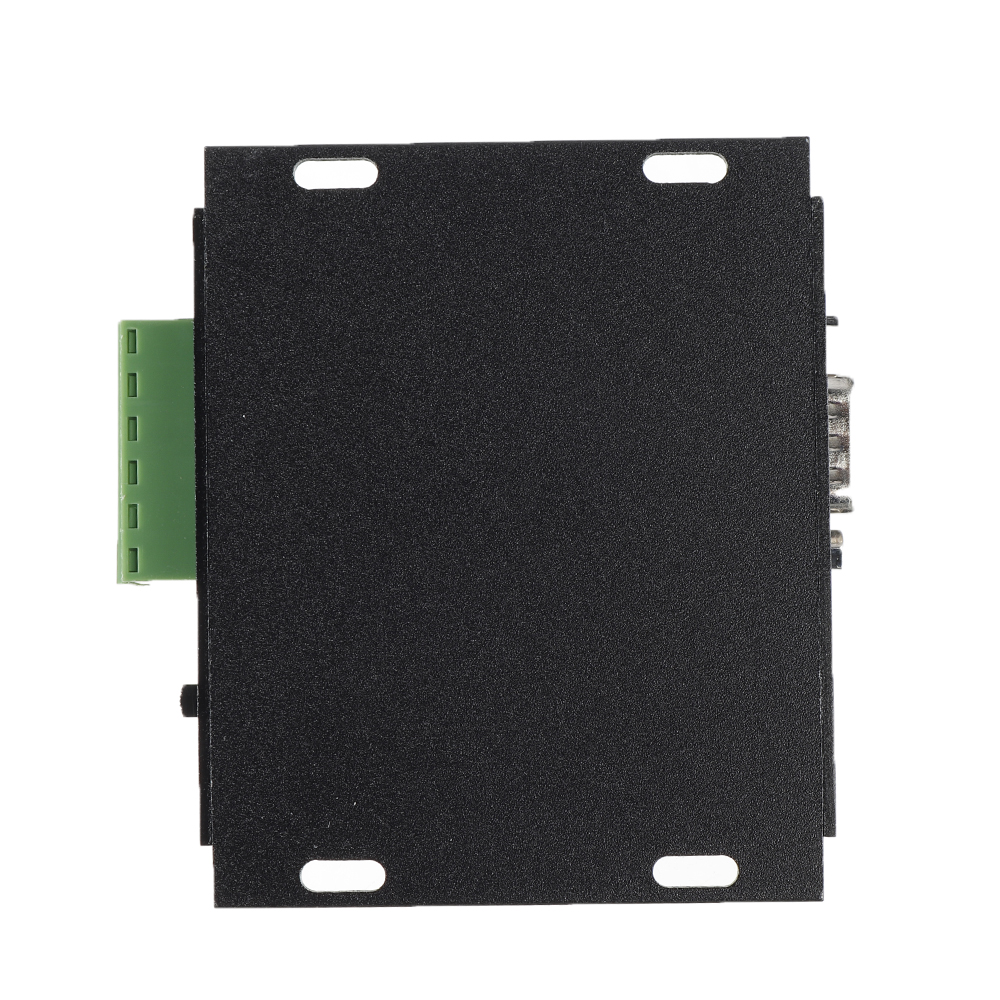

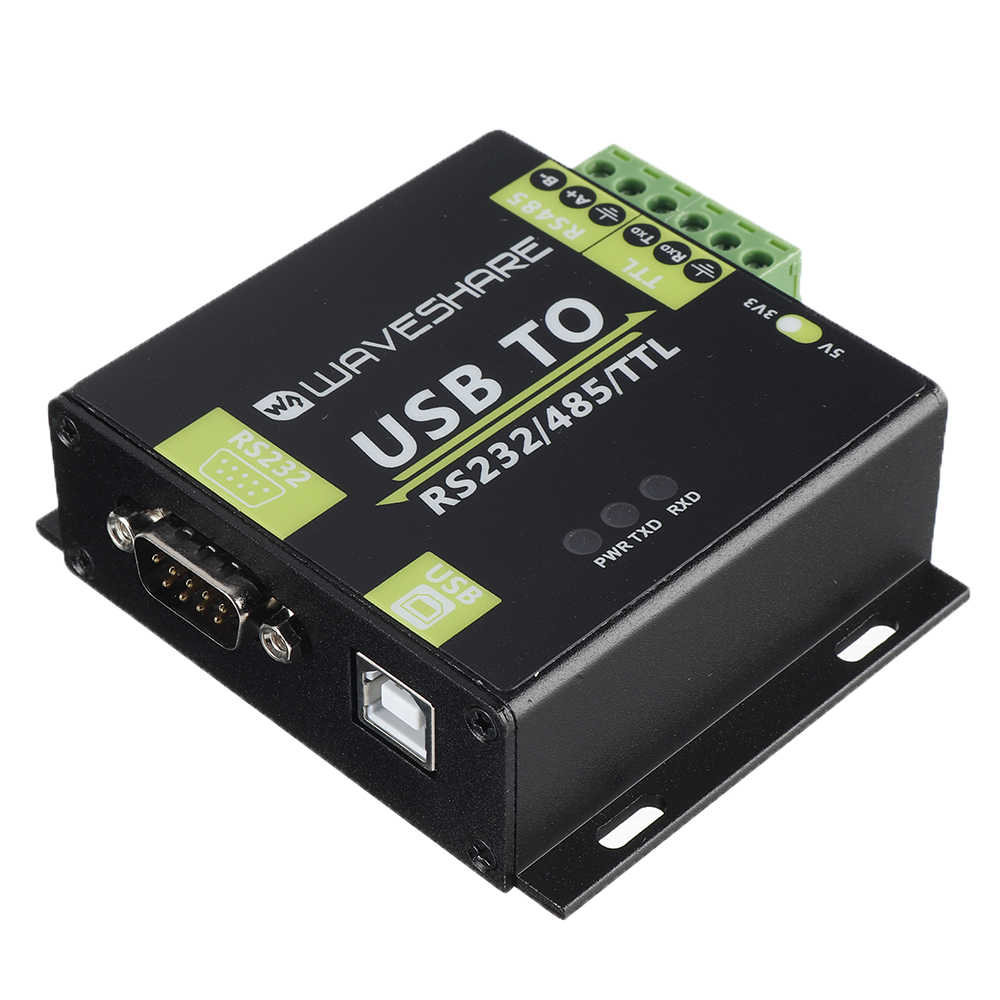

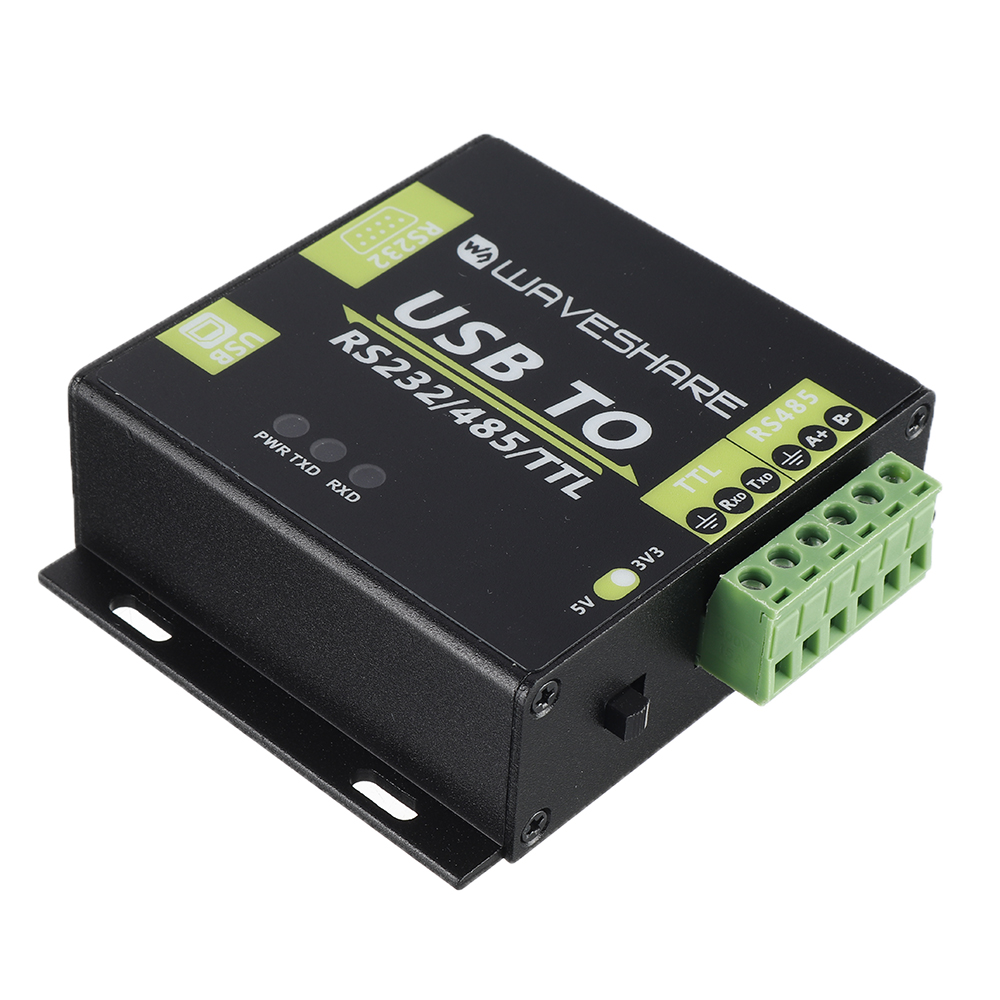

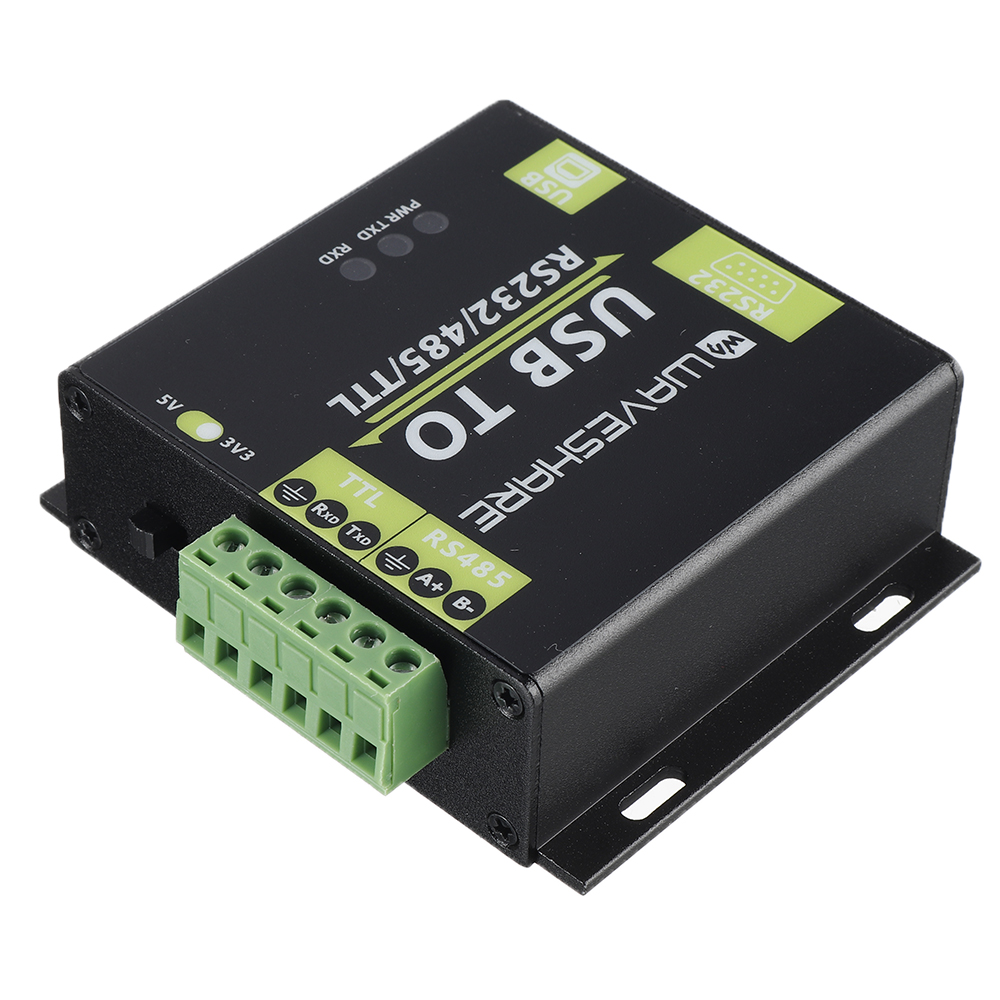

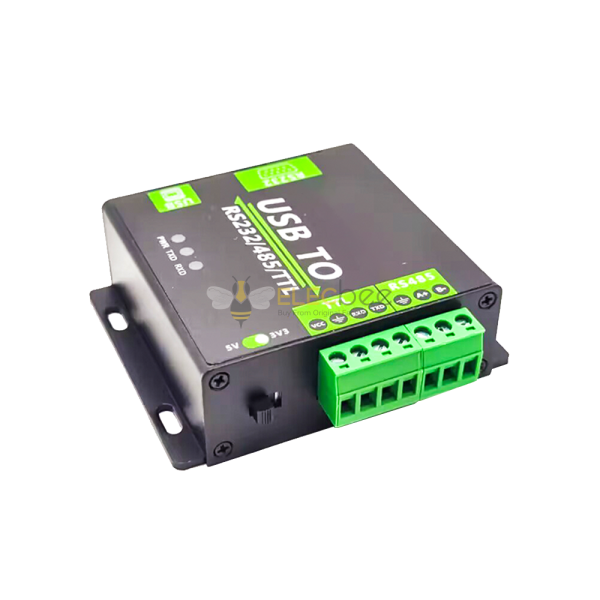

Elecbee FT232RL USB转RS232/RS485/TTL模块接口转换工业级带隔离

SKU: EB0041430

主要特点

支持USB转RS232、USB转RS485、USB转TTL（UART）通讯

采用原装FT232RL，高速通讯稳定可靠兼容

板载集成电源隔离，无需在隔离端额外供电即可提供稳定的隔离电压

板载集成ADI磁耦合隔离、信号隔离、高可靠性、强抗干扰、低功耗

板载TVS（瞬态电压抑制管），可有效抑制电路中的浪涌电压和瞬态尖峰电压，光保护和静电保护

板载自恢复保险丝和保护二极管，保证电流电压稳定输出，防止过流过压，提高抗冲击能力

板载自动收发转换电路，保证USB终端与不同接口之间能够快速稳定通信，互不干扰

板载TTL串口3.3V和5V电平转换电路，用户可以通过开关切换TTL通讯电平

铝合金外壳，氧化磨砂处理，CNC数控开孔，坚固耐用，做工精致

三个外部 LED 指示灯，便于查看电源和信号收发器状态

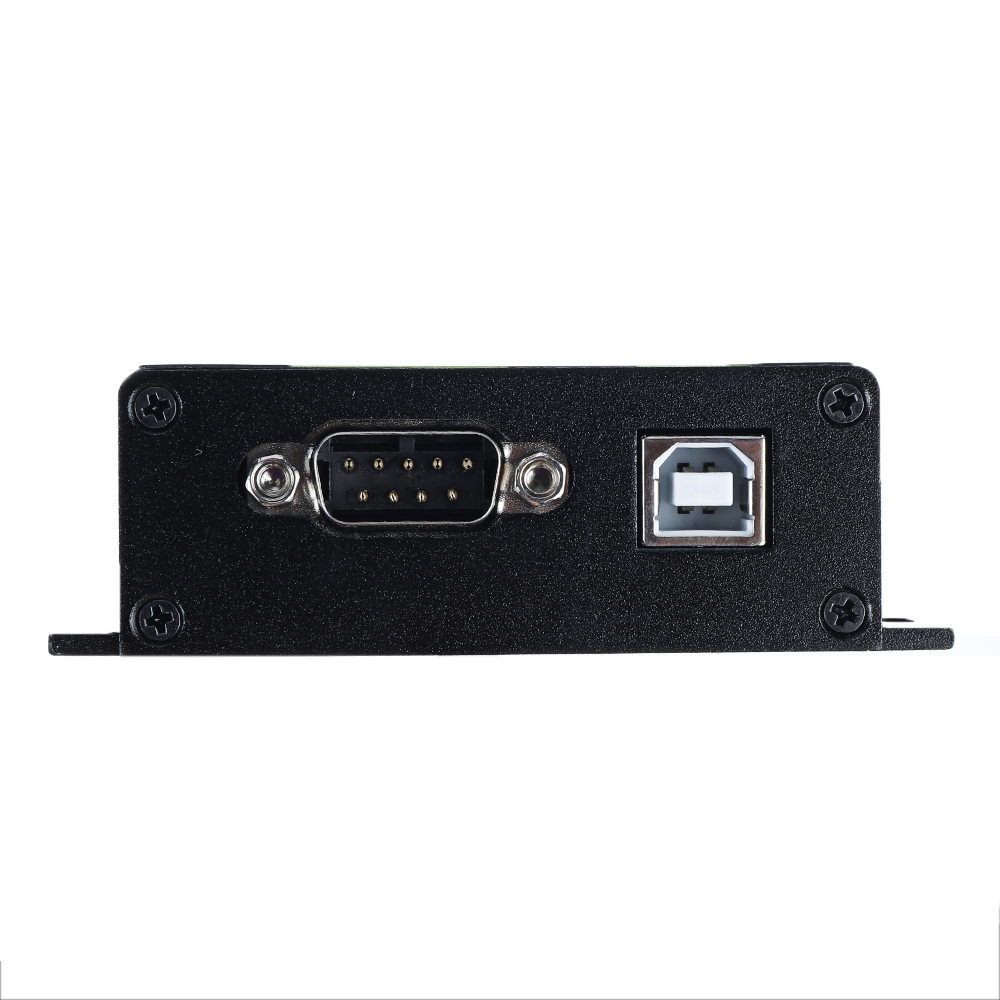

优质USB-B和RS232接口材料，插拔顺畅，牢固可靠

范围：

产品类型：工业级电磁隔离转换器

通讯速率：300-921600bps

主机接口：USB

设备接口：RS485/RS232/TTL

USB接口：

工作电平：5V

接口形式：USB-B型接口

接口保护：200mA自恢复保险丝，隔离输出

传输距离：约5米

RS485接口：

接口形式：接线端子

接口引脚：A+、B-、GND

方向控制：硬件自动判别和控制数据传输方向

接口保护：提供600W防光、浪涌和15KV静电保护（预留120R平衡电阻焊盘）

传输距离：约1200米

传输方式：点对多（最多32个节点，16个节点以上建议添加中继器）

RS232接口：

接口形式：DR9公口

接口保护：TVS管保护、浪涌和静电保护

传输距离：约15米

传输方式：点对点

TTL（UART）接口：

工作电平：3.3V或5V

接口形式：接线端子

接口引脚：TXD、RXD、GND

接口保护：提供钳位保护二极管，抗超压和负压，抗冲击干扰

传输方式：点对点

指示灯：

PWR：电源指示灯，连接USB，检测到电压时亮红色

TXD：发送指示灯，USB口发送数据时亮绿色

RXD：接收指示灯，从设备接口发回数据时亮蓝色

使用环境：

温度范围：-15℃～70℃

湿度范围：5%RH～95%RH

操作系统：Windows 10/8.1/8/7/XP

展开

支持USB转RS232、USB转RS485、USB转TTL（UART）通讯

采用原装FT232RL，高速通讯稳定可靠兼容

板载集成电源隔离，无需在隔离端额外供电即可提供稳定的隔离电压

板载集成ADI磁耦合隔离、信号隔离、高可靠性、强抗干扰、低功耗

板载TVS（瞬态电压抑制管），可有效抑制电路中的浪涌电压和瞬态尖峰电压，光保护和静电保护

板载自恢复保险丝和保护二极管，保证电流电压稳定输出，防止过流过压，提高抗冲击能力

板载自动收发转换电路，保证USB终端与不同接口之间能够快速稳定通信，互不干扰

板载TTL串口3.3V和5V电平转换电路，用户可以通过开关切换TTL通讯电平

铝合金外壳，氧化磨砂处理，CNC数控开孔，坚固耐用，做工精致

三个外部 LED 指示灯，便于查看电源和信号收发器状态

优质USB-B和RS232接口材料，插拔顺畅，牢固可靠

范围：

产品类型：工业级电磁隔离转换器

通讯速率：300-921600bps

主机接口：USB

设备接口：RS485/RS232/TTL

USB接口：

工作电平：5V

接口形式：USB-B型接口

接口保护：200mA自恢复保险丝，隔离输出

传输距离：约5米

RS485接口：

接口形式：接线端子

接口引脚：A+、B-、GND

方向控制：硬件自动判别和控制数据传输方向

接口保护：提供600W防光、浪涌和15KV静电保护（预留120R平衡电阻焊盘）

传输距离：约1200米

传输方式：点对多（最多32个节点，16个节点以上建议添加中继器）

RS232接口：

接口形式：DR9公口

接口保护：TVS管保护、浪涌和静电保护

传输距离：约15米

传输方式：点对点

TTL（UART）接口：

工作电平：3.3V或5V

接口形式：接线端子

接口引脚：TXD、RXD、GND

接口保护：提供钳位保护二极管，抗超压和负压，抗冲击干扰

传输方式：点对点

指示灯：

PWR：电源指示灯，连接USB，检测到电压时亮红色

TXD：发送指示灯，USB口发送数据时亮绿色

RXD：接收指示灯，从设备接口发回数据时亮蓝色

使用环境：

温度范围：-15℃～70℃

湿度范围：5%RH～95%RH

操作系统：Windows 10/8.1/8/7/XP

收起

Datasheet

EB0041430

规格

显示类似产品 >

属性

值

搜索

型号

RS232

USB 支持

USB

显示类似产品 >

描述

用户手册

FT232驱动WIN7-WIN10 32bit

FT232驱动WIN7-WIN10 64bit

sscom 软件

包裹包括:

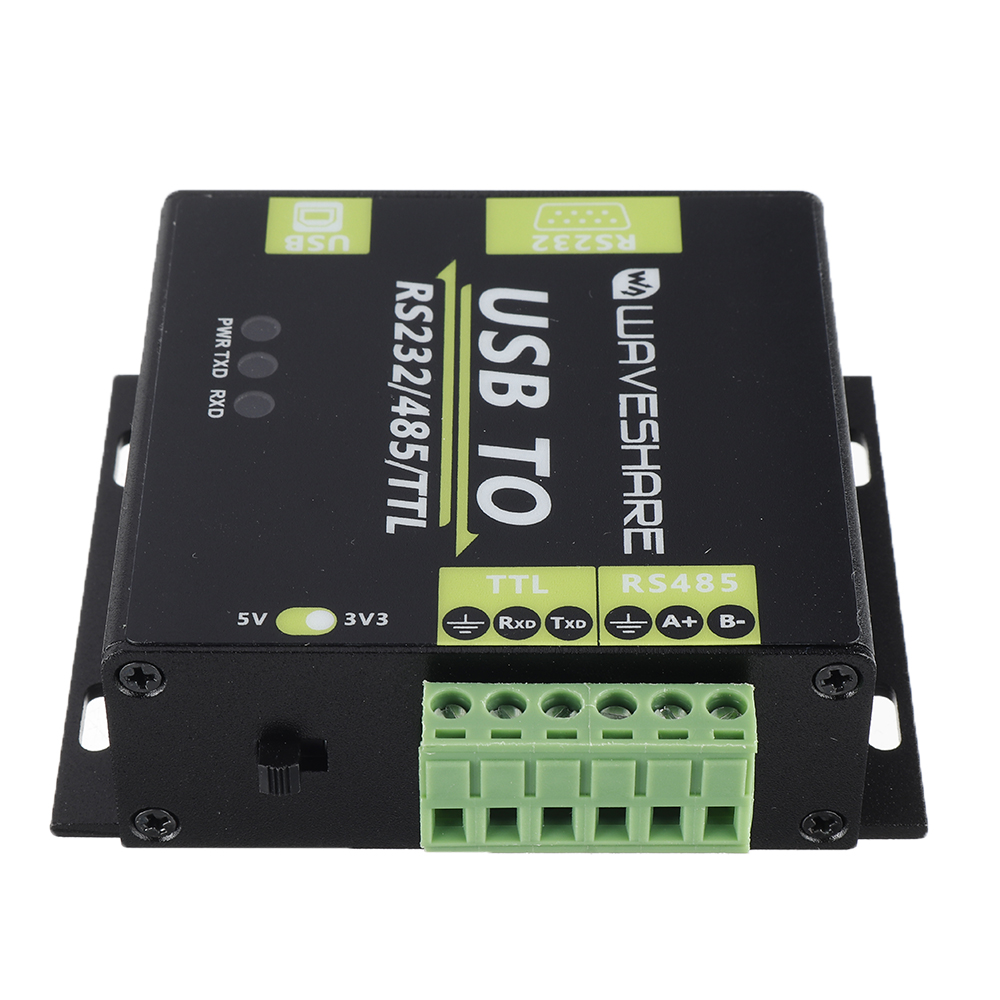

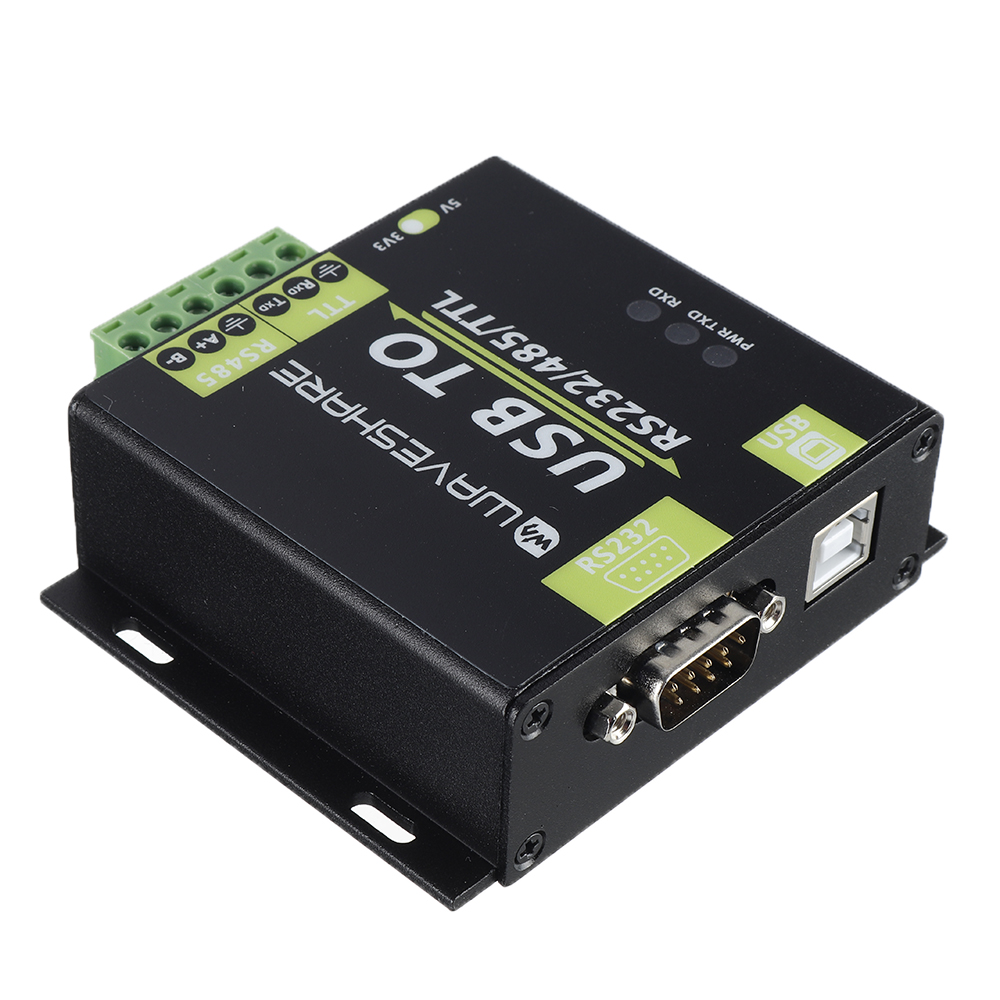

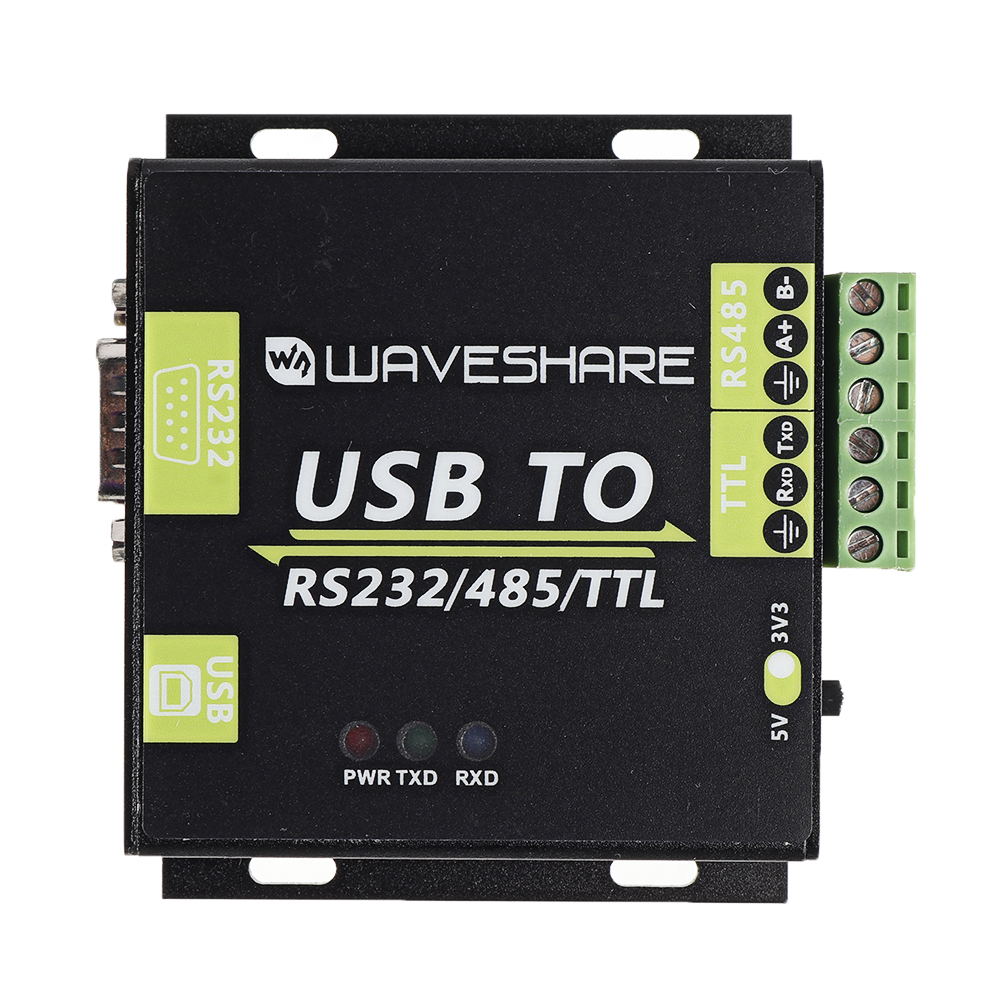

1 个 USB 转 RS232 / RS485 / TTL 模块

1 根电缆

Wavesharereg-FT232RL-USB-to-RS232RS485TTL-Module-Interface-Conversion-Industrial-Grade-with-Isolatio-1697659

1 个 USB 转 RS232 / RS485 / TTL 模块

1 根电缆

Wavesharereg-FT232RL-USB-to-RS232RS485TTL-Module-Interface-Conversion-Industrial-Grade-with-Isolatio-1697659
