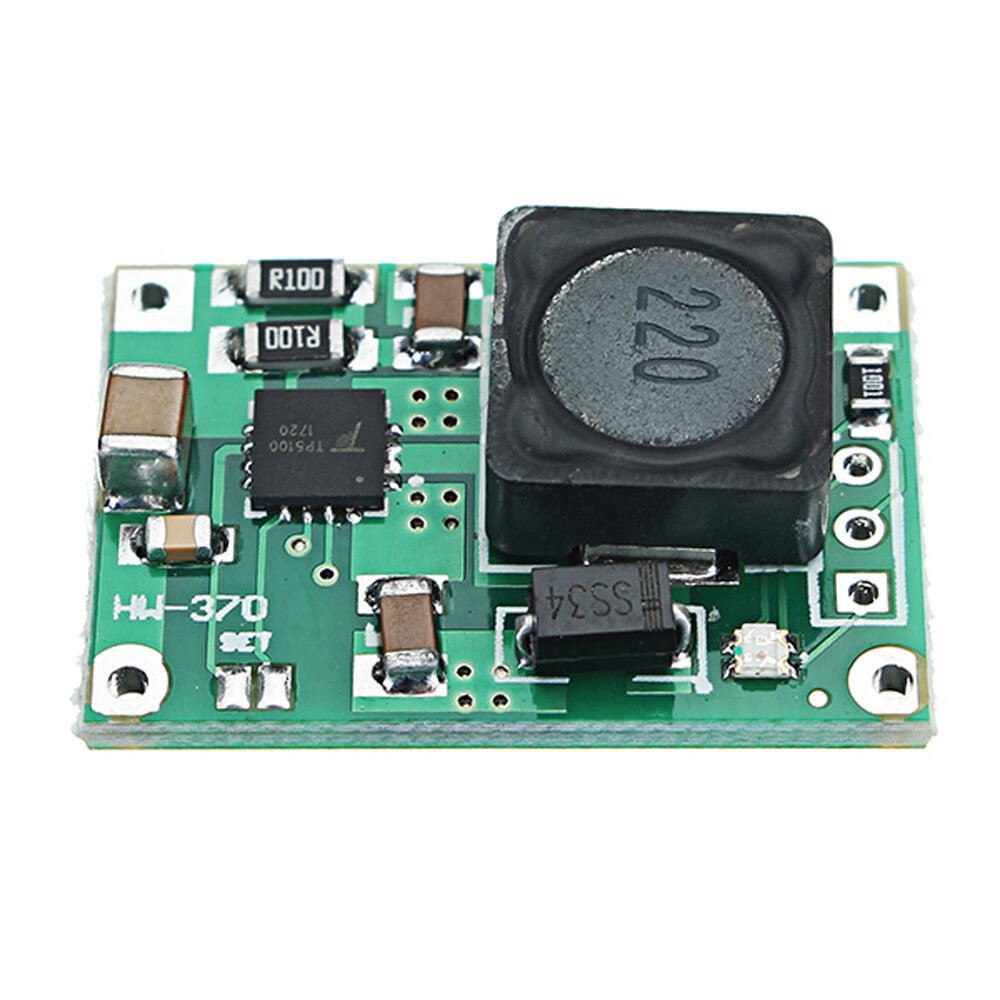

Elecbee TP5100单4.2V/双8.4V 2A锂电池充电板
SKU: EB0049349
收藏
主要特点
1.双/单8.4V/4.2V锂电池充电
2. 内置功率MOSFET，开关模式，器件发热低，外接简单
3. 可编程充电电流，0.1-2A
4. 可编程预充电电流，10%-100%
5. 无需外接防漏肖特基二极管
6. 高达18V的宽工作电压
7.红绿LED充电状态指示
8.芯片温度保护、过流保护、欠压保护
9.电池温度保护、电池反向关机、短路保护
10、开关频率400KHz，可用电感20uH及以上
11. PWR_0N-power，电池供电的开关控制
12.小于1%的充电电压控制精度
13.涓流、恒流、恒压三段式充电保护电池
14.采用QFN16 4mm*4mm超小封装
绝对最大额定值：
1.静态输入电源电压（vin）：20V
2. BAT：-8.4V~20V
3. BAT短路持续时间：连续
4、最高结温：120℃
5、工作环境温度范围：-40℃~85℃
6、储存温度范围：-65℃~125℃
7.引脚温度（焊接时间10秒）：260'℃
应用：
便携式设备、各种充电器、智能手机、PDA、移动蜂窝电话、MP4或MP5播放器、平板电脑、模型飞机、电动工具、对讲机
套餐包括：
1 X TP51u200bu200b00 充电板
展开
规格
属性
值
搜索
型号
TP5100
描述
1.双/单8.4V/4.2V锂电池充电
2. 内置功率MOSFET，开关模式，器件发热低，外接简单
3. 可编程充电电流，0.1-2A
4. 可编程预充电电流，10%-100%
5. 无需外接防漏肖特基二极管
6. 高达18V的宽工作电压
7.红绿LED充电状态指示
8.芯片温度保护、过流保护、欠压保护
9.电池温度保护、电池反向关机、短路保护
10、开关频率400KHz，可用电感20uH及以上
11. PWR_0N-power，电池供电的开关控制
12.小于1%的充电电压控制精度
13.涓流、恒流、恒压三段式充电保护电池
14.采用QFN16 4mm*4mm超小封装
绝对最大额定值：
1.静态输入电源电压（vin）：20V
2. BAT：-8.4V~20V
3. BAT短路持续时间：连续
4、最高结温：120℃
5、工作环境温度范围：-40℃~85℃
6、储存温度范围：-65℃~125℃
7.引脚温度（焊接时间10秒）：260'℃
应用：
便携式设备、各种充电器、智能手机、PDA、移动蜂窝电话、MP4或MP5播放器、平板电脑、模型飞机、电动工具、对讲机
套餐包括：
1 X TP5100 充电板
范围：
尺寸：25*17*5mm（长*宽*高）
输入电压：DC 5-18V（实际5-12V为宜）
充电状态：满载空载蓝灯，充电时红灯
电压设定必须在断电状态下操作，切换前必须断开开关。
也可用于白光LED恒流驱动：设置单锂驱动一串，设置双锂驱动两串
