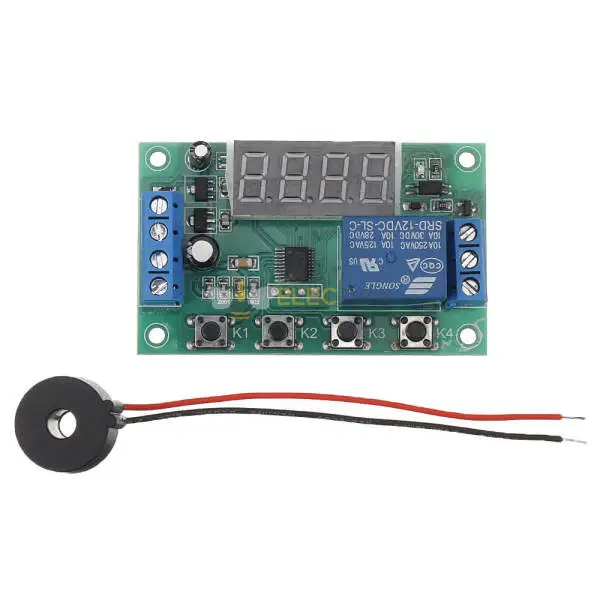

Elecbee AC 220V 5A 电流检测模块电流互感器保护板电流互感器传感器模块 24V

Name: Elecbee AC 220V 5A 电流检测模块 电流互感器保护板 电流互感器传感器模块 24V
Brand: Elecbee
SKU: EB0043845-24V
Price: 10.67 USD
Availability: InStock
Rating: 0 (0 reviews)

SKU: EB0043845-24V

主要特点

1.支持多种工作模式；

2.支持设置电流上限；

3.支持设置电流下限；

4.支持设置输出启动值；

5.支持设置输出停止值；

6.支持NC和NO输出；

7、灵敏度高；

8、低功耗；

9.支持过流控制；

10、数码管显示；

11、精度高；

12.支持断电记忆功能；

13、工作输出LED指示灯。

规格：

产品名称：AC 220V 5A 电流检测模块

工作电压：DC 5V/12V/24V（可选）

实测负载电压：AC 220V

实测负载电流：0~5A

测量电流精度：0.01A

受控负载电压：AC 250V 或 DC 30V

受控负载电流：10A

待机电流：15mA

工作温度范围：-40℃~85℃

工作湿度范围：0%-95%RH

尺寸：66x41x25 毫米

按钮/屏幕说明：

1. 开机或正常显示状态时，显示器会显示当前测量电流为‘00.00’，单位为安培。

2. 设定模式时屏幕会显示“P-21”等模式。

2.1。 'P' 将在设置模式下闪烁。

2.2. 第二位是‘-’，它是一个分隔符，用户可以忽略，没有意义。

2.3. 第三位像‘2’是模式选择，可以是1~5。用户可以通过按键‘K2’调整模式。

2.4. 第四位像‘1’是功能选择，可以是1~2。用户可以通过按键‘K3’调节功能。

3. K1：设置模式，设置当前下/上限值。

3.1。进入设置模式时，第一次按K1需要按住1秒以上，用于防止误触发；

3.2. 第一次按K1。按K2、K3键为设置模式和选择菜单；

3.3. 第二次按K1，屏幕会闪烁显示“00.05”。是设置当前下限值L1的菜单。表示阈值L1为0.05A。按K2键增加阈值L1，按K3键减小阈值L1。

3.4. 第三次按K1，屏幕会闪烁，显示类似‘00.10’。是设置电流上限值L2的菜单。表示阈值L2为0.10A。按K2键增大阈值L2，按K3键减小阈值L2。

3.5. 第4次按K1，恢复正常显示当前测量电流，表示处于待机状态。

4. K2：设置模式，增加阈值。

5. K3：设置模式和误差校准。

5.1。设置模式并在设置模式下增加阈值。

5.2. 待机状态下按K3键，用于调零和误差校准。

6. K4：保留按钮。

7. 设置参数断电保存在待机状态。

功能：

1>.L1：电流下限。

2>.L2：电流上限。

3>.L1

4>.继电器默认OFF。

5>.P-11：当测量电流高于L1时继电器ON；当测量电流再次低于L1时继电器OFF。

6>.P-12：当测量电流大于L1时继电器ON；继电器开启后无论测量电流为多少，继电器都会保持ON。如果重新上电，继电器OFF。

7>.P-21：当测量电流高于L2时继电器ON；当测量电流低于L1时继电器OFF。

8>.P-22：当测量电流大于L2时继电器ON；继电器开启后无论测量电流为多少，继电器都会保持ON。如果重新上电，继电器OFF。

9>.P-31：当测量电流低于L1时继电器ON；当测量电流高于L2时继电器OFF。

10>.P-32：当测量电流低于L1时继电器ON；继电器开启后无论测量电流为多少，继电器都会保持ON。如果重新上电，继电器OFF。

11>.P-41：当测量电流在L1和L2之间时继电器ON；否则继电器OFF。

12>.P-42：当测量电流在L1和L2之间时继电器开启；继电器开启后无论测量电流为多少，继电器都会保持开启。如果重新上电，继电器关闭。

13>.P-51：当测量电流低于L1或高于L2时继电器ON；否则继电器OFF。

14>.P-52：当测量电流低于L1或高于L2时继电器开启；继电器开启后无论测量电流为多少继电器都会保持开启。如果重新上电，继电器关闭。

使用步骤：

1. 在“IN+”和“IN-”处连接电流互感器传感器。

2.在‘DC+’和‘DC-’接电源DC 12V（设置工作模式前请不要接负载）。

3. 确定需要什么工作模式。

4. 按住K1键1秒以上，进入设置的工作模式，如“功能”中的列表。按K2和K3选择模式。

5、第二次按K1键设置当前下限值L1。按K2和K3改变数值。

6、第三次按K1键设置当前上限值L2。按K2和K3改变数值。

7、第四次按下按键K1，返回正常显示电流测量电流。

8. 按下按钮 K3 进行错误校准。

9. 根据输出指示灯和继电器发出的声音测试设定的参数。

10. 切断电源，然后在输出端接负载。注意：负载需要单独供电。模块不能输出电压。

11. 打开模块电源并使用模块。

笔记：

1.它的工作电压是DC 12V而不是AC 220V。AC 220V是测量电流的电压。

2. 继电器输出，不能输出电压，就像开关一样。

3、用户需要为负载提供电源。

4. 接线不能接反，否则会损坏模块。

应用：

1.电流检查

2.家庭安全

3.电气检查

4.智能电路控制

5.电路检测

套餐包括：

1 x AC 220V 5A 电流检测模块

1 个电流互感器传感器
