什么是BNC连接器和BNC电缆？

BNC 是 Bayonet Neill Concelman 的简称，因为 BNC 连接器是由贝尔实验室的 Paul Neill 和安费诺塞曼公司的 Carl Concelman (Carl Concelman) 发明的，所以这种连接器以他们两个名字的缩写命名，也有人称之为 Bayonet Nut 联轴器。

BNC同轴连接器已广泛应用于音频、视频、射频应用、天线应用、通信系统等，BNC连接器的安装方法与步枪末端的刺刀安装方式非常相似。采用卡扣式，安装方便、牢固。 BNC连接器是50欧姆或75欧姆同轴连接器，可用于连接各种类型的同轴电缆。 BNC 公头连接器插入 BNC 母头连接器后，转动插头，使插座中的插针挤入插头上的锁紧槽中。

BNC电缆也称为BNC延长线、BNC同轴电缆、BNC同轴电缆，是一侧或两侧带有BNC连接器的同轴电缆，另一侧可以是SMA连接器、RCA连接器、SMB连接器、10-32连接器或其他射频连接器。

由于BNC电缆多用于摄像系统、视频系统，因此工程师也将其称为BNC摄像电缆和BNC视频电缆。由于两端有不同的连接器，最广泛使用的BNC电缆有以下类型：

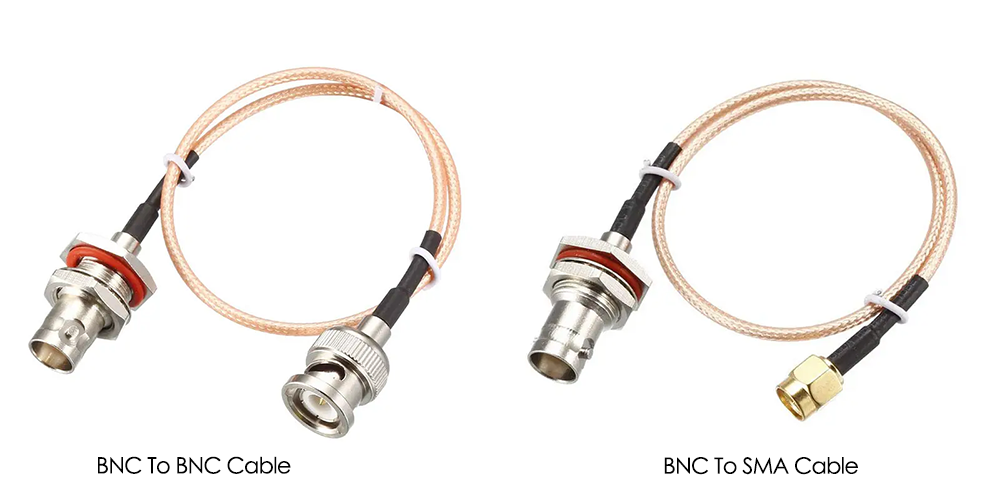

两端都有 BNC 连接器：BNC 转 BNC 电缆
一端 BNC，另一端 SMA 连接器：SMA 转 BNC 电缆
一端 BNC，另一端 SMB 连接器：SMB 转 BNC 电缆
一端 BNC 另一端 10-32 连接器：10-32 转 BNC 电缆
一端 BNC 另一端 RCA 连接器：BNC 转 RCA 电缆

BNC 连接器类型

很多刚接触射频的人会问，BNC连接器有多少种不同，有多少类。其实这里并没有明确的答案，因为BNC连接器根据不同的分类方法可以分为不同的类型：

按电阻分类

50Ω（欧姆）BNC 连接器
75Ω（欧姆）BNC 连接器

视频监控系统主要采用75欧姆BNC连接器，而网络电缆通常采用50欧姆BNC连接器。 75 欧姆 BNC 连接器广泛应用于视频连接、广播视听设置、4K/8K 视频设备、需要高速视频传输的医疗设备以及高清摄像机。相比之下，50 欧姆 BNC 连接器更适合数据和射频传输。必须避免错误地将 50 欧姆插头连接到 75 欧姆插座，因为这可能会损坏插座。

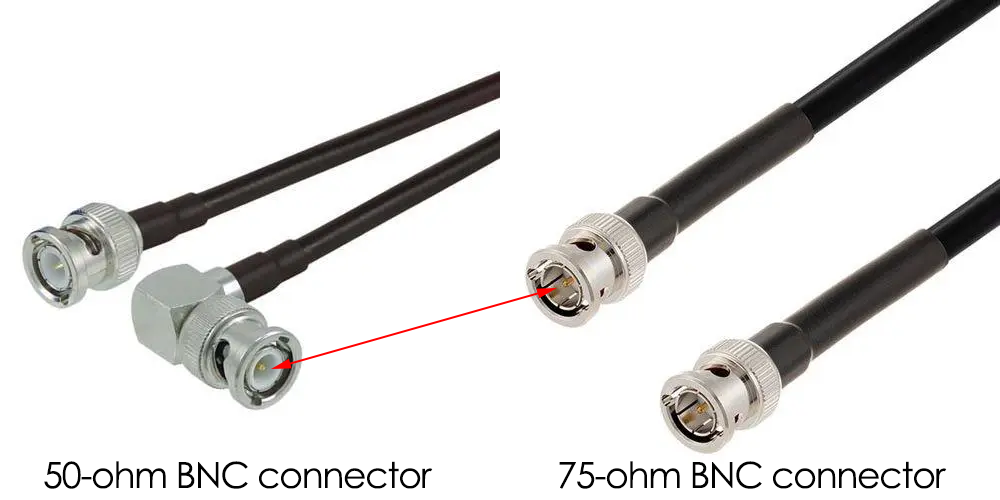

要区分 75 欧姆和 50 欧姆 BNC 连接器，请仔细检查连接器本身。一个关键的视觉指标是，50 欧姆 BNC 连接器通常在接口处具有绝缘体，而 75 欧姆连接器则没有此绝缘体。

按用途分类

双 BNC 连接器：
冗余和可靠性：双 BNC 连接器旨在为关键应用提供冗余并增强可靠性。它们将两个 BNC 连接器集成到一个外壳中，允许同时连接。当其中一个连接出现故障时，系统可以无缝切换到备份。
BNC-T 连接器：
T 形连接：BNC-T 连接器允许您将信号分成两个独立的路径。当您需要将多个设备连接到单个源或将信号分发到多个目的地时，它们非常有用。
BNC 至 RCA 适配器：
家用 A/V 和消费电子产品：这些适配器通常用于将 BNC 设备连接到 RCA 连接器，这些连接器常见于家庭音频和视频设备中。它们可实现 BNC 和 RCA 接口之间的兼容性。
BNC 隔板连接器：
面板安装：BNC 隔板连接器设计用于面板安装。当您需要将 BNC 连接穿过面板或外壳，同时保持安全和防风雨密封时，它们非常有用。
BNC 压接连接器：
定制电缆组件：BNC 压接连接器用于需要定制电缆组件的应用。它们可实现精确的电缆端接，非常适合需要创建定制电缆的射频工程师和安装人员。
BNC PCB 连接器：
印刷电路板集成：BNC PCB 连接器设计用于焊接到印刷电路板 (PCB) 上。它们能够将 BNC 连接直接集成到电子装置和设备上。
BNC 端子帽：
阻抗匹配和信号端接：端接帽用于端接开放式 BNC 连接器，以防止信号反射并在射频和高频应用中保持适当的阻抗匹配。
为您的特定应用选择正确类型的 BNC 连接器对于确保可靠的信号传输和系统性能至关重要。选择通常取决于阻抗、频率范围等因素。

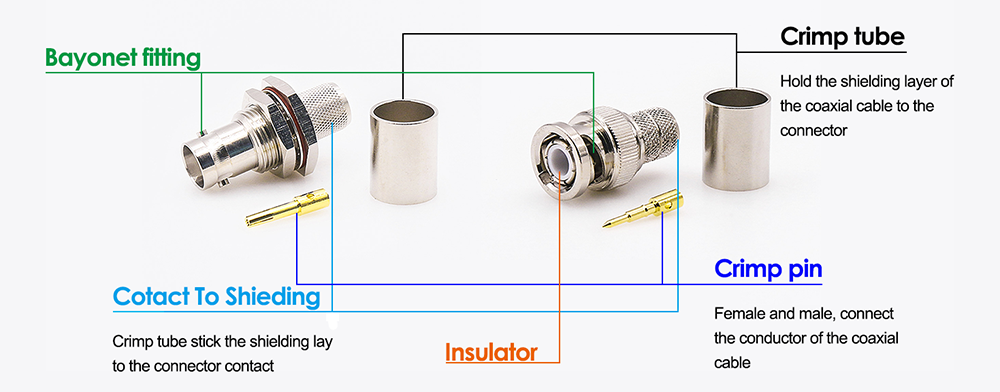

BNC连接器结构及材料

主体材质：黄铜镀镍

引脚材质：铜镀金

绝缘体材质：PVC

O 型圈（如有）：NBR

BNC 连接器广泛用于视频项目。一个较大的监控项目使用数百个 BNC 连接器。 1%的不良品就会引起十多个常见问题。选择优质的BNC连接器可以减少很多麻烦和售后问题。
由于市场竞争激烈，一些BNC连接器制造商选择不同的原材料来降低成本。高品质的BNC连接器一般采用铜作为原材料。由于铜很容易被空气氧化，因此通常会在表面电镀一层镍，以提高抗氧化能力。

BNC电缆和BNC连接器主要参数

阻抗：BNC 电缆有两种主要的阻抗额定值：50 欧姆和 75 欧姆。阻抗的选择取决于具体应用，50 欧姆电缆通常用于射频和数据应用，75 欧姆电缆通常用于视频和广播应用。

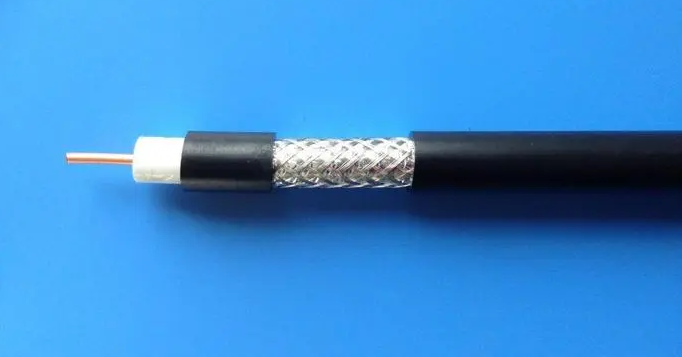

电缆类型：BNC连接器使用的同轴电缆有多种类型，如RG-58、RG-59、RG-6、RG-174、RG-213等，电缆类型的选择取决于信号频率等因素、功率处理能力和灵活性。
电缆直径：电缆的直径可能会根据电缆类型和应用而变化。较粗的电缆用于较高功率的应用和较长的电缆线路。
衰减：衰减是信号通过电缆时强度的损失。通常以每单位长度的分贝（dB/m 或 dB/ft）为单位进行测量。较低的衰减值意味着更少的信号损失和更好的电缆性能。
连接器类型：BNC连接器类型有很多种，针对不同的应用会选择不同的BNC连接器。
性别：BNC 连接器有公头和母头版本，公头连接器通常具有引脚，母头连接器具有插座。连接器的性别应与其所连接的设备的性别相匹配。
频率范围：BNC 连接器具有特定的频率范围，该范围可能会根据连接器的设计和质量而有所不同。高质量连接器可以支持更高的频率，这对于射频和高速数据传输等应用非常重要。
额定电压：BNC 连接器的额定电压表示它们可以安全处理的最大电压。为您的应用选择具有适当额定电压的连接器以确保安全非常重要。

如何将同轴电缆安装到 BNC 连接器

我们使用压接BNC连接器来展示安装方式：

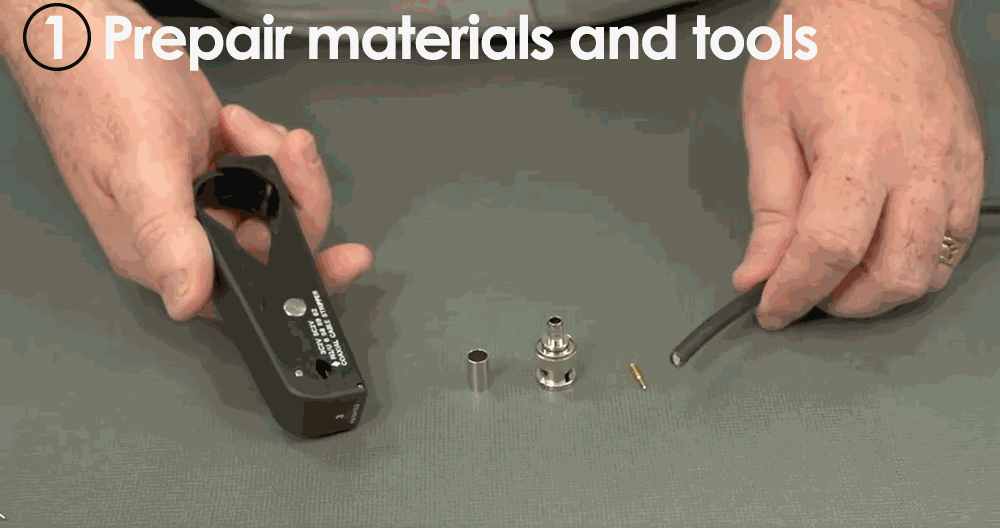

1、准备工具和材料
BNC连接器
BNC压接钳
同轴电缆
剥线钳
其他工具
2. 剥去同轴电缆线
需要先剥掉同轴电缆的外绝缘层。使用剥线钳剥去电缆的外层绝缘层，露出内层绝缘层和中心导体。
3. 安装压接管
将压接管穿过同轴电缆
4. 将销钉安装到同轴电缆导体上
将同轴电缆的中心导体插入插针的中心孔中，确保插入深度合适
5. 将销钉压接到同轴电缆导体上
使用 BNC 压接钳将中心导体压紧。将同轴电缆绝缘层插入 BNC 视频连接器的外孔，确保绝缘层不被损坏。
6. 安装BNC连接器主体
将BNC连接器主体穿过同轴电缆，使同轴电缆的屏蔽层覆盖BNC连接器主体。
7. 将屏蔽层压接到 BNC 连接器上
使用专业压接工具将屏蔽层安全牢固地固定在BNC连接器上
8. 测试BNC电缆
使用专用仪器测试信号传输是否有问题
防范措施
确保同轴电缆的质量良好，避免电缆老化或损坏导致视频传输不稳定。
在连接 BNC 视频连接器之前，请确保设备已关闭并断开电源，以避免触电等风险。
在连接BNC视频连接器之前，请检查BNC视频连接器与同轴电缆之间的接口是否清洁，以免接触不良。
在连接BNC视频连接器之前，请先确认连接方式是否正确，避免因连接导致视频传输不稳定。

BNC接头可以用什么同轴电缆连接

BNC 连接器可以与各种类型的同轴电缆连接，但您应使用的具体类型同轴电缆取决于您的应用和信号传输的要求。以下是一些与 BNC 连接器兼容的常见同轴电缆类型：

RG-58：RG-58 是最常用的带 BNC 连接器的同轴电缆之一。它是一种细而柔韧的电缆，适用于短距离数据传输、闭路电视连接和通用用途等应用。它的阻抗为 50 欧姆，常用于业余无线电和小型射频应用。
RG-59：RG-59 通常用于视频应用，例如将摄像机连接到监视器或视频设备。它也是住宅和商业安装中常见的 75 欧姆电缆。与RG-58相比，RG-59不太适合高频数据传输。
RG-6：RG-6 同轴电缆通常用于有线电视 (CATV) 和卫星电视装置。它专为高频信号而设计，阻抗为 75 欧姆。在大多数情况下，RG-6 不适合 BNC 连接器，因为它通常与电缆和卫星安装中使用的 F 型连接器端接。
RG-174：RG-174 是一种轻质、柔性同轴电缆，阻抗为 50 欧姆。它通常用于灵活性和移动性至关重要的应用，例如测试设备、射频连接和便携式设备。 RG-174 与 BNC 连接器兼容，但其信号承载能力最适合较短的电缆线路。
RG-213：RG-213 是一种重型、低损耗同轴电缆，阻抗为 50 欧姆。它通常用于较高功率的射频应用，包括业余无线电和一些军事应用。 RG-213 与 BNC 连接器兼容，并且比 RG-58 或 RG-174 在更长距离内提供更好的信号完整性。
RG-8：RG-8 是另一种具有 50 欧姆阻抗的重型同轴电缆。它适用于高功率射频应用和长电缆传输。 RG-8 通常用于基站天线和其他要求苛刻的 RF 环境，并且与 BNC 连接器兼容。

选择与 BNC 连接器配合使用的同轴电缆时，请考虑电缆阻抗、信号频率、信号损耗以及应用的特定需求等因素。始终确保使用正确的连接器和端接方法，以保持信号完整性并最大限度地减少设置中的信号损失。

BNC 电缆和连接器应用

BNC 连接器和 BNC 电缆由于其在传输电信号方面的可靠性和多功能性，几十年来已广泛应用于各种应用。这些连接器和电缆常见于电信、电子和音频/视频制作领域。以下是 BNC 连接器和 BNC 电缆的一些关键应用：

视频监控：BNC 连接器和电缆通常用于 CCTV（闭路电视）系统。它们促进摄像机和记录设备之间的连接，确保长距离高质量视频传输，而不会出现明显的信号损失。
广播：在广播行业中，BNC 连接器用于互连演播室的各种组件，包括摄像机、监视器和切换器。 BNC 电缆可以传输模拟和数字视频信号，这使得它们在电视节目和现场活动的制作中必不可少。
计算机网络：BNC 连接器曾经用于以太网，特别是在较旧的基于同轴电缆的系统（如 10BASE2）中。然而，在现代网络中，它们很大程度上已被 RJ45 连接器和双绞线以太网电缆所取代。
测试和测量：BNC 连接器在实验室环境和电子测试设备中很常见。它们提供了一种安全、快速的方法，用于将示波器、信号发生器和频谱分析仪等仪器连接到被测电子设备。
RF（射频）应用：BNC 连接器在 RF 应用中很常见，包括无线电和天线连接。它们用于将无线电连接到天线，并且通常用于业余无线电（业余无线电）设置。
音频设备：虽然不像 XLR 或 TRS 等其他连接器那么常见，但 BNC 连接器有时也用于高端音频设备。它们可以以低干扰和高精度传输数字音频信号。
航空航天和军事：BNC 连接器用于航空航天和军事应用，其中耐用性和对环境因素的抵抗力至关重要。它们经常出现在航空电子系统、雷达设备和安全通信设备中。
医疗设备：BNC 连接器和电缆用于医疗仪器和诊断设备，确保患者监护和成像设备等应用中信号的准确传输。
电信：BNC 连接器已在电信行业中用于连接通信系统中的各种组件，包括信号分配和测试。
业余无线电：在业余无线电操作中，BNC 连接器因其易用性和传输射频信号的可靠性而成为首选。它们用于天线、收发器和其他无线电设备。

在所有这些应用中，BNC 连接器和电缆都具有多种优点，例如易于安装、连接安全以及能够在相对较长的距离上传输信号，同时保持信号完整性。然而，值得注意的是，随着技术的不断发展，一些应用正在转向更新的连接器类型和电缆技术，特别是在高速数据传输和网络领域。
