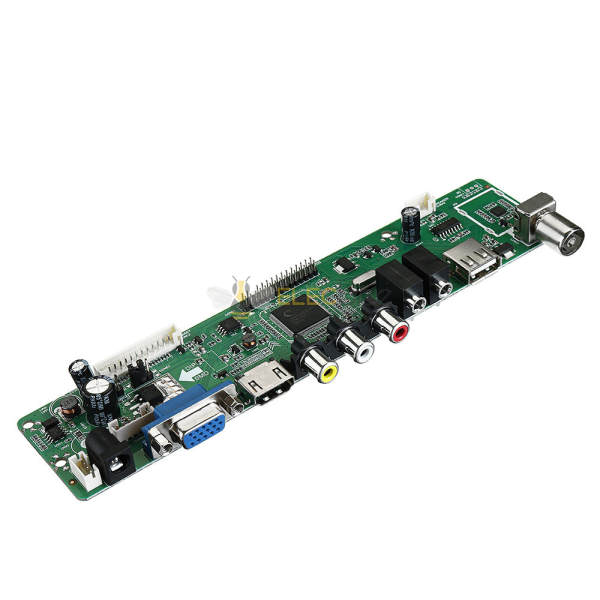

Elecbee RR8503.03D通用液晶电视控制器驱动板电视主板
SKU: EB0041665
收藏
主要特点
展开
规格
属性
值
搜索
无线功能
Bluetooth
型号
RR8503
USB 支持
USB 2.0
描述
固件：https://img.elecbee.com/ic/download/rar/20190407213215RR8503.03D.rar
介绍：
RR83.03D是一款多用途节能液晶电视控制板，单/双8bit LVDS，液晶电视面板分辨率高达1920*1080。
介绍：
RR83.03D是一款多用途节能液晶电视控制板，单/双8bit LVDS，液晶电视面板分辨率高达1920*1080。
RR83.03D 支持模拟电视前端 (PAL/SECAM/NTSC) 解调器。 HDMI,USB,PC-RGB，耳机输出，AV影音输入，内置支持2*3W(4ohm)/2*1.5W(8ohm)输出的音频放大器。
RR83.03D 软件升级和多媒体播放功能适用于USB插槽。
描述：
支持语言：俄文、英文、中文、法文、德文、意大利文、缅甸文
芯片方案：8503C
输入接口：PC/HDMI/TV/USB多媒体播放
电压：DC 12 V 3-5A，4A最好
屏幕接口：LVDS Single 6 / 8 , Double 6 / 8
屏电压：3.3V/5V/12V
分辨率：支持高屏1920*1080，7-55寸LVDS屏
| 芯片组 | RDA8503 | ||
| OSD 语言 | 英语/中文/法语/西班牙语/葡萄牙语 | ||
| 液晶面板 | 类型 | TFT-LCD, LED 背光 LCD | |
| 解决 | 高达 1920*1080 | ||
| 界面 | 单/双 8 位 LVDS | ||
| 面板电源 | 3.3V、5V、12V 可选 | ||
| FR 输入 | 一台电视 | 接收范围 | 48.25MHz~865.25MHz |
| 输入阻抗 | 75 欧姆 | ||
| 视频系统 | PAL、SECAM、NTSC | ||
| 音响系统 | BG,DK,M,N,L/L’ | ||
| 最大存储 | 200 | ||
| 渠道 | |||
| 视频输入 | 的 | 视频系统 | PAL/NTSC/SECAM |
| 视频级别 | 1.0 Vp-p +- 5% | ||
| 零件 | 480i,480p,576i,576p,720p,1080i,1080p | ||
| HDMI | 480i,480p,576i,576p,720p,1080i,1080p | ||
| PC-RGB | 高达 1920*1080@60Hz | ||
| USB2.0 | 多媒体播放和软件升级 | ||
| 音频输入 | PC-RGB | 耳机输入 | 0.2 -2.0 Vrms |
| 的 | 左/右 RCA 输入 | 0.2 -2.0 Vrms | |
| AudioOutput | MaxOutputPower | 2*3W(4ohm) | |
| 耳机 | 2*10mW(32ohm)(最大) | ||
| KeyFunction | 电源,输入,菜单,CH+,CH-,VOL+,VOL- | ||
| 力量 | 输入 | DC12V | |
| 力量Management | StandbyPowerConsumption<0.5W(boardonly) | ||
| 终端 | 输入 | 电视 | 1IECtype,75 |
| 的 | 1RCATerminal(yellow) | ||
| 的Audio | 2RCATerminal(RED/WHITE) | ||
| PC-RGB | 1D-SubTerminal(15PIN) | ||
| PC-RGBAudio | 1EarphoneTerminal | ||
| HDMI | 1HDMITerminal | ||
| USB | 1USBTerminal | ||
| 12V_DCIN | 1DCTerminal | ||
| 输出 | 耳机 | 1EarphoneTerminal | |
功能布局：
功能：12V IN, VGA, HDMI, CVBS /AUDIO IN,PC AUDIO IN, EARPHONE OUT, USB, ATV
| 不。 | 位置 | 描述 |
| 1 | CN12 | DC12V |
| 2 | CN13 | 逆变器 |
| 3 | JP32 | 12VPANELSEL |
| 4 | JP31 | 3.3/5.0VPANELSEL |
| 5 | CNP1 | LVDS |
| 6 | CN32 | 红外&键 |
| 7 | CNA3 | 扬声器 |
套餐包括：
1 个驱动板
