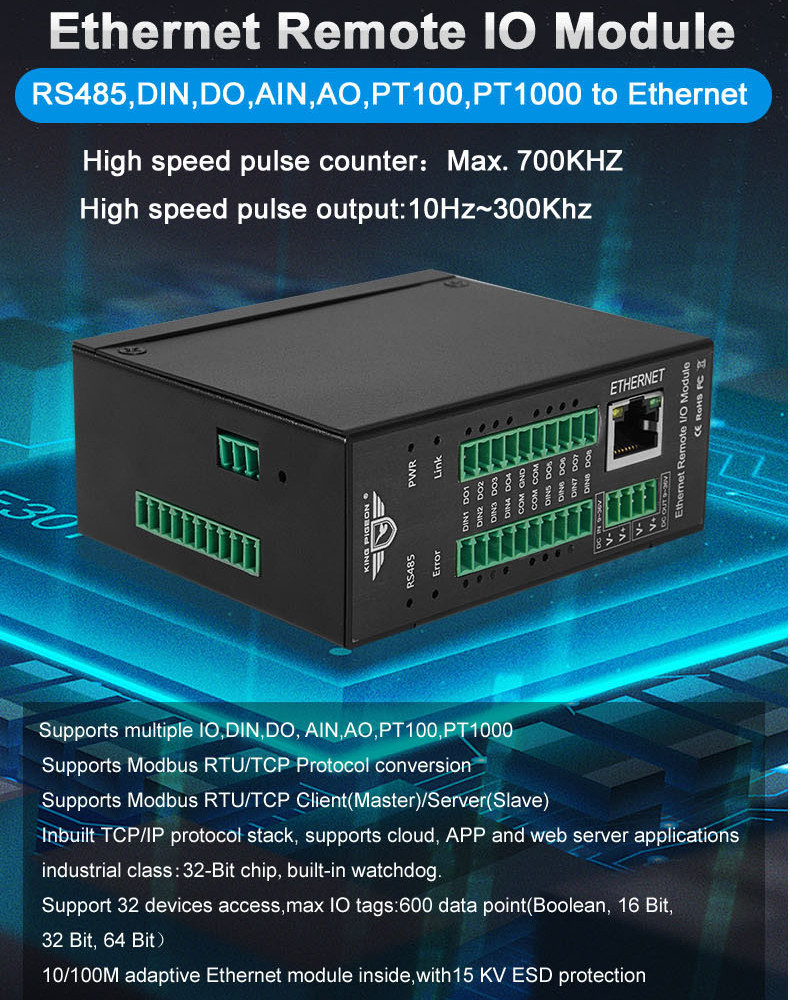

Elecbee M100T 2DI+2AI+2DO+1RS485+1Rj45 Modbus TCP服务器和客户端模块以太网远程IO模块物联网网关
SKU: EB0041443
收藏
主要特点
1. 嵌入式32位高性能微处理器MCU，内置看门狗；
2.宽范围电源12~36VDC，具有过压和反相保护
3、集成10/100M自适应以太网模块，支持Modbus TCP协议；
4. 2/8光隔离数字输入，支持Max. 10MHz高速脉冲计数器；
5、2/4/8路数字输出或继电器输出，支持10Hz~300KHz高速脉冲输出；
6. 2/4/8路隔离模拟量输入，12位分辨率，支持0~20mA,4~20mA,0-5VDC,0-10VDC；
7、高采样频率和特殊滤波策略，确保可靠性；
8. 1个RS485串口，支持Modbus RTU/ASCII Master，可扩展I/O模块；
9.支持寄存器映射功能，扩展I/O查询策略；
10. 提供1路12~36VDC电源输出给外部设备，节省布线成本；
11、LED指示工作状态，带有复位按钮进行复位，便于现场安装调试；
12、采用金属外壳，防护等级IP30。 金属外壳与系统安全隔离，特别适合现场工业应用；
展开
Datasheet
规格
属性
值
搜索
MCU/SoC 型号
M100T 2DI+2AI+2DO+1RS485+1Rj45 Modbus
核心架构
TIONIMAGE12
存储
Arduino IDE
调试接口
CAN/ETHERNET
电源保护
3V/30V
描述
描述：

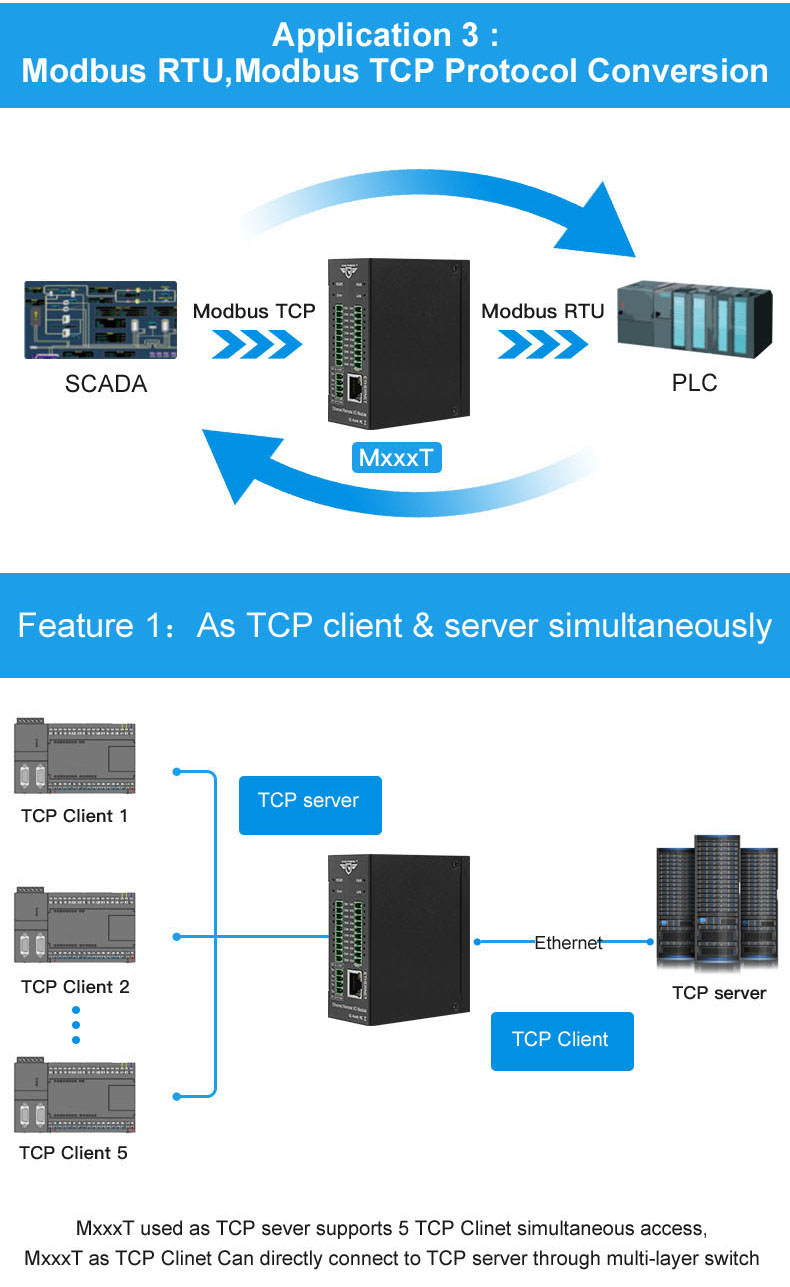

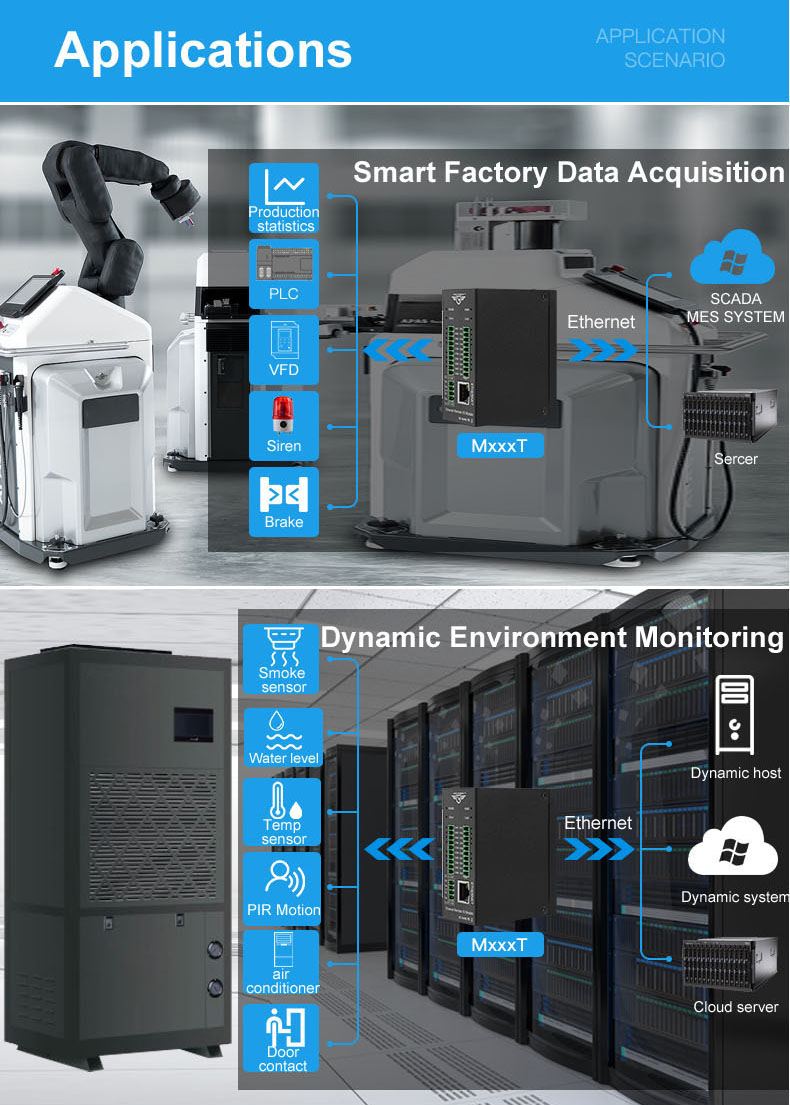

M100T以太网远程I/O模块是一款工业级、隔离设计、高可靠性、高稳定性和高精度数据采集模块，内嵌32位高性能微处理器MCU，内部集成1个工业10/100M自适应以太网模块。 提供多种I/O，支持标准Modbus TCP，可集成到SCADA、OPC服务器等自动化系统。 专为在恶劣的工业应用环境中工作而设计，广泛应用于各种工业自动化、安防监控系统、自动测控系统。
以太网远程I/O模块提供RS485接口，通过RS485总线，可以级联Modbus RTU I/O设备或Modbus RTU仪表，例如：各种数字输入或数字输出、模拟输入或输出、热电阻IO 模块组合，节省成本。 同时以太网远程I/O模块具有寄存器映射功能，级联Modbus RTU I/O数据自动采集到映射内存区，Modbus TCP Client查询无需等待即可得到快速响应，满足 工业及时的要求。
包裹包括:
1 x M100T 以太网远程 I/O 模块
| 模型 | 产品编号 | 说明 | 直流输出 | 直流输入 | 典型功耗 |
| M100T | 干 1794593 湿 1794592 | 1个RJ45，1个RS485，2个DI，2个AI，2个DO | 1个直流 | 9-36VDC | 160mA@12V |
| M110T | 干 1793462 湿 1796318 | 1个RJ45，1个RS485，4个DI，4个DO | 1个直流 | ||
| M120T | 干 1794644 湿 1792970 | 1个RJ45，1个RS485,4个DI，4个AI,2AO(0-10V), 4 DO | 1个直流 | 24-36VDC | 90mA@24V |
| M130T | 干 1794612 湿 1794616 | 1个RJ45，1个RS485, 8 DI, 4 DO | 1个直流 | 150mA@12V | |
| M140T | 干 1793242 湿 1794640 | 1个RJ45，1个RS485, 8 DI, 8 DO | 1个直流 | 9-36VDC | |
| M150T | 干 1794573 湿 1794571 | 1个RJ45，1个RS485, 8 DI, 4 AI, 4 DO | 1个直流 | ||
| M160T | 干 1794645 湿 1793466 | 1个RJ45，1个RS485, 8 DI, 8 AI, 8 DO | 1个直流 | ||
| M200T | 1793408 | 1个RJ45，1个RS485, 2AO(0-10V) | 1个直流 | 24-36VDC | 90mA@24V |
| M210T | 干 1792676 湿 1792676 | 1个RJ45，1个RS485, 4 DI | 1个直流 | 160mA@12V | |
| M220T | 1793417 | 1个RJ45，1个RS485, 4 DO | 1个直流 | ||
| M230T | 1792698 | 1个RJ45，1个RS485, 4AI | 1个直流 | ||
| M240T | PT1001792727 PT10001792721 | 1个RJ45,1 个 RS485，4 个 RTD，2/3 线 | 1个直流 | 100mA@12V | |
| M310T | 干 1792957 湿 1792755 | 1个RJ45，1个RS485, 8 DI | 1个直流 | 9-36VDC | 150mA@12V |
| M320T | 1793478 | 1个RJ45，1个RS485, 8 DO | 1个直流 | ||
| M330T | 1793503 | 1个RJ45，1个RS485, 8AI | 1个直流 | ||
| M340T | PT1001793428 PT10001793433 | 1个RJ45，1个RS485, 8 RTD, 2/3 wire | 1个直流 | 100mA@12V | |
| M410T | 湿的1793444 干燥1793454 | 1个RJ45J, 1 RS485, 16 DI | 1个直流 | 160mA@12V | |
| M420T | 1792950 | 1个RJ45，1个RS485,16 DO | 1个直流 | 110mA@12V |
- 电压：12V
准确的细节>>
准确的细节：
注意：实际支持的功能请参考标题。
此 M100T 版本：支持2DI+2AI+2DO+1RS485+1Rj45Modbus 湿触点
文件：
手册：点此打开
工具：点此打开
开关输入干接点和湿接点的区别：
干接点：
外部断线：对应内部数据为0
外部闭包：对应内部数据为1
湿接触：
逻辑0：0-3VDC
逻辑1：10-30VDC
1 x M100T 以太网远程 I/O 模块
| 模型 | 产品编号 | 说明 | 直流输出 | 直流输入 | 典型功耗 |
| M100T | 干 1794593 湿 1794592 | 1个RJ45，1个RS485，2个DI，2个AI，2个DO | 1个直流 | 9-36VDC | 160mA@12V |
| M110T | 干 1793462 湿 1796318 | 1个RJ45，1个RS485，4个DI，4个DO | 1个直流 | ||
| M120T | 干 1794644 湿 1792970 | 1个RJ45，1个RS485,4个DI，4个AI,2AO(0-10V), 4 DO | 1个直流 | 24-36VDC | 90mA@24V |
| M130T | 干 1794612 湿 1794616 | 1个RJ45，1个RS485, 8 DI, 4 DO | 1个直流 | 150mA@12V | |
| M140T | 干 1793242 湿 1794640 | 1个RJ45，1个RS485, 8 DI, 8 DO | 1个直流 | 9-36VDC | |
| M150T | 干 1794573 湿 1794571 | 1个RJ45，1个RS485, 8 DI, 4 AI, 4 DO | 1个直流 | ||
| M160T | 干 1794645 湿 1793466 | 1个RJ45，1个RS485, 8 DI, 8 AI, 8 DO | 1个直流 | ||
| M200T | 1793408 | 1个RJ45，1个RS485, 2AO(0-10V) | 1个直流 | 24-36VDC | 90mA@24V |
| M210T | 干 1792676 湿 1792676 | 1个RJ45，1个RS485, 4 DI | 1个直流 | 160mA@12V | |
| M220T | 1793417 | 1个RJ45，1个RS485, 4 DO | 1个直流 | ||
| M230T | 1792698 | 1个RJ45，1个RS485, 4AI | 1个直流 | ||
| M240T | PT100 1792727 PT1000 1792721 | 1个RJ45,1 个 RS485，4 个 RTD，2/3 线 | 1个直流 | 100mA@12V | |
| M310T | 干 1792957 湿 1792755 | 1个RJ45，1个RS485, 8 DI | 1个直流 | 9-36VDC | 150mA@12V |
| M320T | 1793478 | 1个RJ45，1个RS485, 8 DO | 1个直流 | ||
| M330T | 1793503 | 1个RJ45，1个RS485, 8AI | 1个直流 | ||
| M340T | PT1001793428 PT10001793433 | 1个RJ45，1个RS485, 8 RTD, 2/3 wire | 1个直流 | 100mA@12V | |
| M410T | 湿 1793444 干 1793454 | 1个RJ45J, 1 RS485, 16 DI | 1个直流 | 160mA@12V | |
| M420T | 1792950 | 1个RJ45，1个RS485,16 DO | 1个直流 | 110mA@12V |
开关输入干接点和湿接点的区别：
干接点：
外部断线：对应内部数据为0
外部闭包：对应内部数据为1
湿接触：
逻辑0：0-3VDC
逻辑1：10-30VDC
1 x M100T 以太网远程 I/O 模块
| 模型 | 产品编号 | 说明 | 直流输出 | 直流输入 | 典型功耗 |
| M100T | 干 1794593 湿 1794592 | 1个RJ45，1个RS485，2个DI，2个AI，2个DO | 1个直流 | 9-36VDC | 160mA@12V |
| M110T | 干 1793462 湿 1796318 | 1个RJ45，1个RS485，4个DI，4个DO | 1个直流 | ||
| M120T | 干 1794644 湿 1792970 | 1个RJ45，1个RS485,4个DI，4个AI,2AO(0-10V), 4 DO | 1个直流 | 24-36VDC | 90mA@24V |
| M130T | 干 1794612 湿 1794616 | 1个RJ45，1个RS485, 8 DI, 4 DO | 1个直流 | 150mA@12V | |
| M140T | 干 1793242 湿 1794640 | 1个RJ45，1个RS485, 8 DI, 8 DO | 1个直流 | 9-36VDC | |
| M150T | 干 1794573 湿 1794571 | 1个RJ45，1个RS485, 8 DI, 4 AI, 4 DO | 1个直流 | ||
| M160T | 干 1794645 湿 1793466 | 1个RJ45，1个RS485, 8 DI, 8 AI, 8 DO | 1个直流 | ||
| M200T | 1793408 | 1个RJ45，1个RS485, 2AO(0-10V) | 1个直流 | 24-36VDC | 90mA@24V |
| M210T | 干 1792676 湿 1792676 | 1个RJ45，1个RS485, 4 DI | 1个直流 | 160mA@12V | |
| M220T | 1793417 | 1个RJ45，1个RS485, 4 DO | 1个直流 | ||
| M230T | 1792698 | 1个RJ45，1个RS485, 4AI | 1个直流 | ||
| M240T | PT1001792727 PT10001792721 | 1个RJ45,1 个 RS485，4 个 RTD，2/3 线 | 1个直流 | 100mA@12V | |
| M310T | 干 1792957 湿 1792755 | 1个RJ45，1个RS485, 8 DI | 1个直流 | 9-36VDC | 150mA@12V |
| M320T | 1793478 | 1个RJ45，1个RS485, 8 DO | 1个直流 | ||
| M330T | 1793503 | 1个RJ45，1个RS485, 8AI | 1个直流 | ||
| M340T | PT1001793428 PT10001793433 | 1个RJ45，1个RS485, 8 RTD, 2/3 wire | 1个直流 | 100mA@12V | |
| M410T | 湿的1793444 干燥1793454 | 1个RJ45J, 1 RS485, 16 DI | 1个直流 | 160mA@12V | |
| M420T | 1792950 | 1个RJ45，1个RS485,16 DO | 1个直流 | 110mA@12V |
