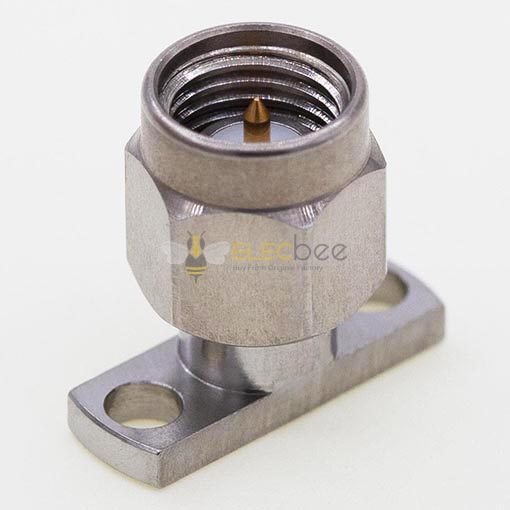

Elecbee SMA Male Connector, 12.7 x 4.8mm / 0.500 x 0.190inch Flange for 0.46mm / .018″ Pin

SKU: EB-DRF-0163

主要特点

展开

描述

Part Number: EB-DRF-0163
Description: SMA Male Connector, 12.7 x 4.8mm / 0.500 x 0.190inch Flange Plug Receptacle for 0.46mm / .018″ Pin.

This EB-DRF-0163, 2 hole flange male SMA connector with size 12.7 x 4.8mm / 0.500 x 0.190inch flange plug receptacle for pin 0.46mm / 0.018inch, with frequency range from DC to 27GHz, 50Ω impedance, VSWR 1.10:1 (max) for DC~18GHz and 1.15:1 (max) for 18GHz~27GHz, 500 cycles durability and -55°C~+165°C operating temperature.

Advantages

Small Size
High Reliable
Good Mechanical Performance
Wide Frequency Range from DC to 27GHz

Applications

General Purpose Test
Field Replacement Connector
Rack and Panel Mount Application
Receptacle for Pin 0.46mm / 0.018″

Key Features

Polarity	Standard
Connector Type	SMA
Connector Gender	Male
Impedance	50Ω
Body Shape	Straight
Panel Mounting	2 Hole Flange
Attachment Method	Field Replacement
Frequency Range	DC~27GHz

Performance Features

VSWR：	DC~18GHz: 1.10:1 (Max)
VSWR：	18GHz~27GHz:1.15:1 (Max)
Contact resistance	Center Conductor≤3.0mΩ
Contact resistance	Outer Conductor≤2.0mΩ
Insulation resistance	≥5000MΩ
Withstanding Voltage	1000V
Durability	500 Cycles
Operating Temperature	-55℃~+165℃

Material Specifications

Housing	Type 303 Stainless Steel
Housing	Polished & Passivated
Centre Contact	Beryllium Copper Plated
Centre Contact	Gold (MIL-G-45204)
Insulators	PTFE & PEI
